中山非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.彩色觸摸屏：800×480的7寸高清彩色觸摸屏、人機對話。2.無線距離大：兼容無線同步，無線傳輸信號超過1500米，選配可達到5000米。3.同步方式多：支持485有線同步、無線同步；無電壓方式通過軟件計算找到電壓基準三種同步方式。4.帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。5.大量程采集：電壓采集范圍0-250V，電流采集0-20mA。6.三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。7.可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，可靠。8.電壓方式可選：支持取三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣。9.電流方式可選：可以用線接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。10.標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況220KV及上電壓等級需要。11.內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。12.高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。13.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。14.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。15.U盤導出試驗數據：配有U盤導出數據功能，導出word文件。16.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。17.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。18.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。19.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。20.中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。21.攜帶方便：主機和單元兩部分組成，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。22.具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。

<中山>天正華意電氣設備有限公司 中山工頻放電電壓試驗裝置實力雄厚

中山工頻放電電壓試驗裝置實力雄厚 <中山>天正華意電氣設備有限公司

中山工頻放電電壓試驗裝置實力雄厚

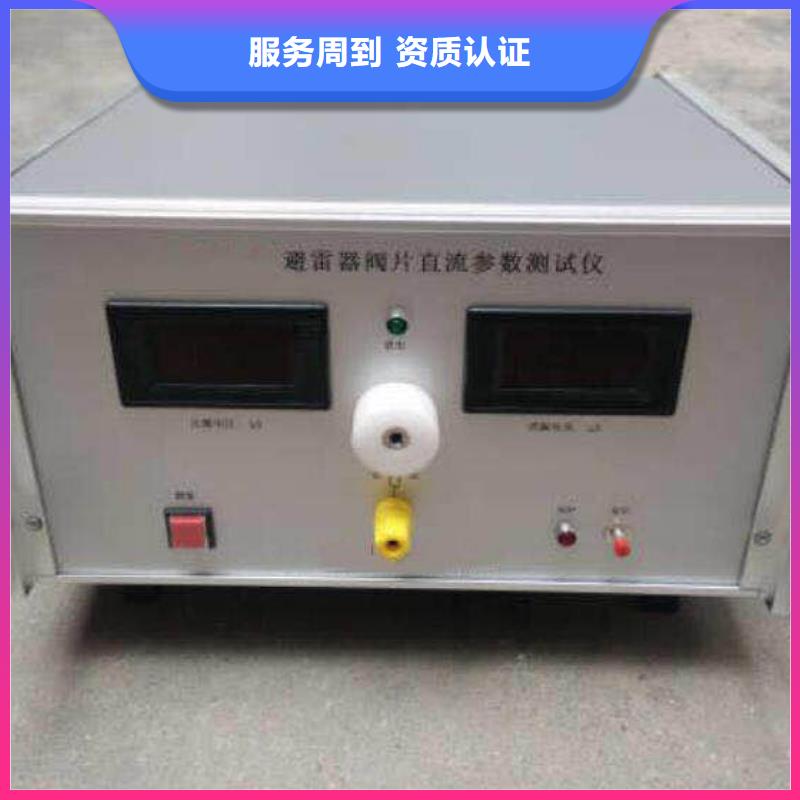

中山非線性電阻測試儀目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其他直流保護電器動作特性不匹配帶來的隱患，國電電網公司規定，對于新裝或正在運行的直流保護電器，必須保證其直流回路級差配合的正確性。DL/T5044-2014《電力工程直流技術設計規程》規定，變電站直流系統中的直流斷路器的級差配合方案應滿足選擇性保護的要求。《 電網公司十八項電網重大反事故措施》第5.1.1.10條：變電站饋出網絡應采用輻射型供電方式，嚴禁采用環狀供電方式。第5.1.1.15條：除蓄電池出口總熔斷器外逐步將現有運行的熔斷器更換為直流專用斷路器，當直流斷路器與蓄電池組出口總熔斷器配合時，應考慮動作特性的不同，對級差作適當調整。《 電網公司防止變電站全停十六項措施》第8.3.1條規定：對新建或改造的變電站直流系統應在投運前由施工單位做直流斷路器（熔斷器）上下級級差配合試驗，合格后方可投運。保護電器如何正確選型及上下級之間選擇性保護的配合問題，直接關系到能否把直流電源的故障限制在小范圍內，這對防止事故擴大和設備嚴重損壞至關重要。電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

中山工頻放電電壓試驗裝置實力雄厚
中山非線性電阻測試儀主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流分為“0-2mA”和“> 2mA”兩檔（ > 2mA檔 標配為2-10mA）通過一根三芯線A、B、C接到三相氧化鋅避雷器的計數器上端，另通過一根接地線接到計數器下端。通信方式：兩機之間的通信可選擇有線同步，無線同步，無電壓三種方式。有線同步和無線同步支持取三相電壓基準信號、（選配一：B相電壓基準信號、選配二：感應板三種方式）。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（三相電壓取樣）圖3-1測試線接線方法如圖3-1所示，請先接兩機的地線，再接一根電流測試線（3芯）， 接電壓測試線（4芯）。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上（ > 2mA檔 標配為2-10mA），再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電壓測試線的方法，也是先接PT測試單元端，再接PT二次測試端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。軟件設置：電流量程：根據主機面板上選擇電流量程對應設置。同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“三相電壓”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線；無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。PT變比：根據PT的電壓比值來輸入，一般35KV電壓等級為350，220KV電壓等級為2200，500KV電壓等級為5000等。抗干擾（選配一）：一般選“否”，在相角差完全異常情況下選“是”，并設置補償角度。此接線方式下做單相測試或二相測試時，只接相應的測試線，其它線懸置。氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀

<中山>天正華意電氣設備有限公司 中山工頻放電電壓試驗裝置實力雄厚

中山工頻放電電壓試驗裝置實力雄厚
中山非線性電阻測試儀常規試驗試驗一、電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接；短接功率柜的直流輸入和交流輸出；把滅磁開關柜里面過壓及滅磁回路中的二極管或者可控硅陰極陽極短接；斷開電壓電流變送器以及軸電壓抑制回路的輸入端的接線；徹底檢查端節點可靠性，使用表筆依次測量各短接點。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。3、通過觸控方式在LCD屏上，選擇“AC 100mA”將漏電流門限值選定100mA內；把定時時間可以任意選定（定時范圍5-180s）或不選；將面板上的測試電纜與控制柜銅排牢固連接。4、屏幕觸控按“設置”按鈕，儀器面板上按下“啟動”按鈕。調節電壓旋鈕，升高輸出電壓，LCD屏上顯示輸出電壓值和漏電流值。若漏電流值未超限，則定時時間完成后，測試裝置自動復位后，手動旋轉電壓調節旋鈕至 點；若漏電流超過閾值，儀器發出報警信息，手動調節電壓旋鈕至 點后，按下復位按鈕停止測試。耐壓試驗要求：交流試驗電壓應為50Hz的正弦波，在規定試驗電壓下持續時間1分鐘，在承受交流耐壓試驗電壓值的時間內，應不被擊穿、不產生絕緣損壞或閃絡現象。試驗電壓按分類：（1）額定勵磁電壓小于等于500V的：出廠試驗為10倍額定勵磁電壓，小值不得低于1500V；交接試驗電壓為85%出廠試驗電壓，且小值不低于1200V；定期檢驗電壓為85%交接試驗電壓，且小值不低于1000V。（2）額定勵磁電壓大于500V的：出廠勵磁電壓為兩倍額定勵磁電壓+4kV；交接實驗為85%出廠試驗電壓；定期檢驗試驗電壓為85%交接試驗電壓。

中山工頻放電電壓試驗裝置實力雄厚
中山非線性電阻測試儀技術參數1.輸出電壓：200～1600V可調（步進值25V）滿足各類計數器動作電壓；2.電 容 量：10uF；3.放電電流：大于100A，輸出沖擊電流符合波形8/20μS；4.電流校驗：輸出校驗電流 0.5～20mA可調（根據表頭 電流值設置），可進行5檔步進設置，步進值可調；按設置值自動輸出，自動停止；電流方式峰值/有效值可選，滿足各類監測儀的表頭校驗；輸出精度1%；5.計數器歸零： 設置上限可達999；設置后自動動作，自動計數；清零后自動停止，無需人為干預；6.存儲空間：儀器自帶大容量存儲芯片，存儲數據可達500條；7.供電方式：可充電鋰電池，一次充滿電，可進行動作測試2000次以上；8.電池容量：12V/3200mAH9.儀器外型：238mm×134mm×45mm。10.儀器重量：1kg。四、性能特點1.觸摸屏+按鍵操作：觸摸屏與按鍵均可操作，滿足不同客戶使用習慣。2.一鍵測試：通過計數快捷鍵，可一鍵完成動作測試；3.U盤導出：可使用U盤將存儲數據導出。4.可靠：儀器外殼采用ABS塑料材質，高壓輸出無金屬外露，操作者有保障，不會被電擊；5.測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，能夠滿足不同試驗方式的需要。6.日歷時鐘：儀器自帶標準日歷時鐘功能，并可進行設置修改。五、使用方法1、接線將黑色線一端接測試儀接地端另一端接計數器接地端。紅色線或拉桿線接測試儀高壓輸出端另一端接計數器高壓端，

---
