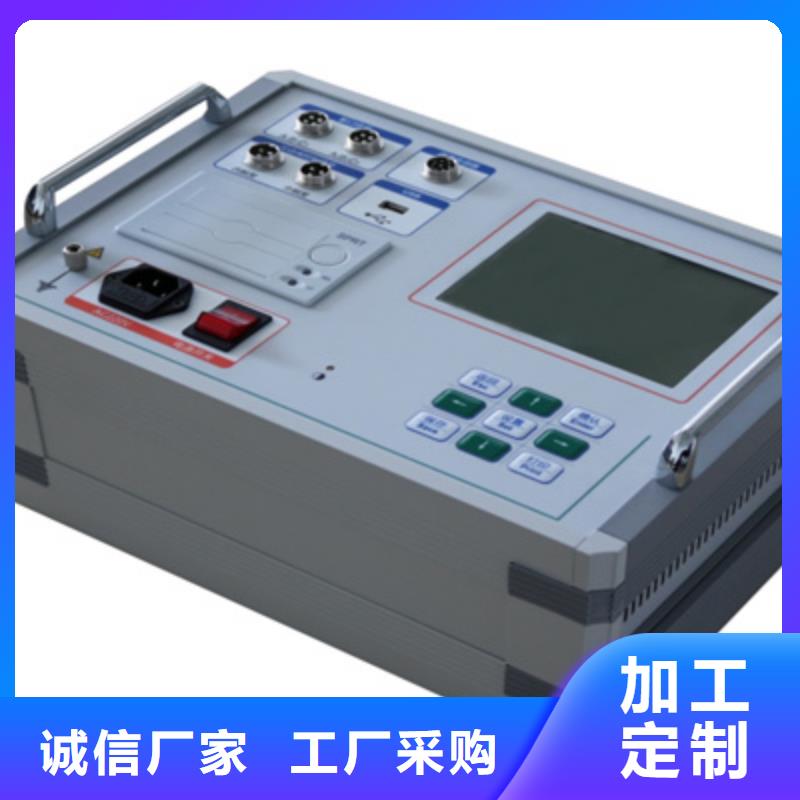

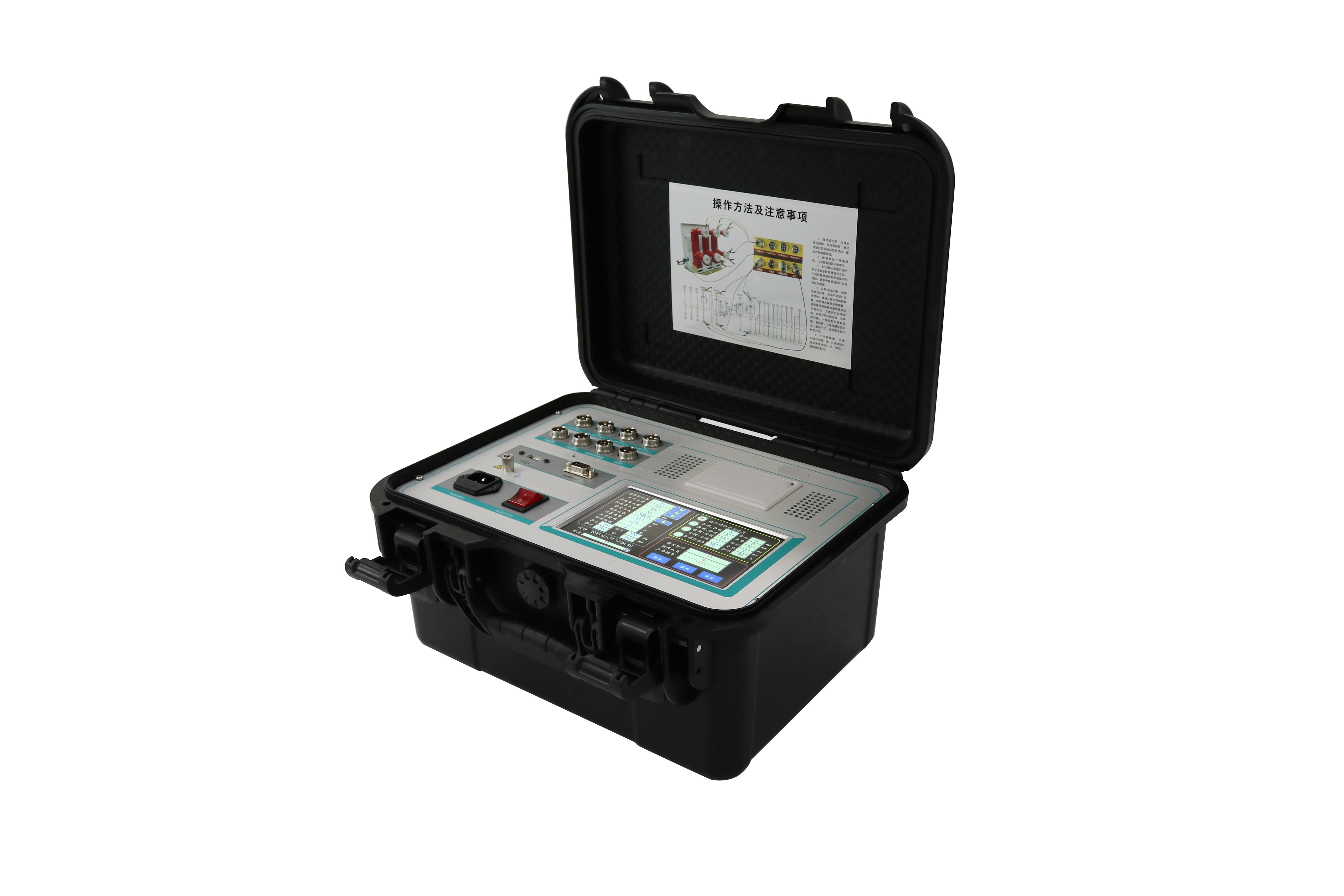

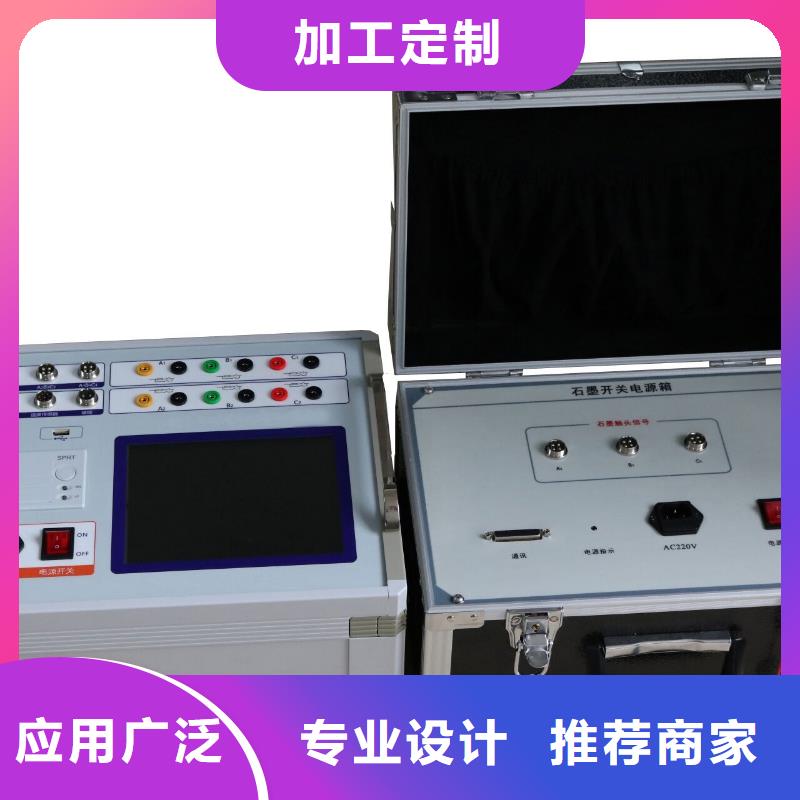

鞍山高壓開關測試儀 石墨開關特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

<鞍山>天正華意電氣設備有限公司 斷路器綜合測試儀鞍山

斷路器綜合測試儀鞍山 <鞍山>天正華意電氣設備有限公司

鞍山高壓開關測試儀附加信息菜單：主要是輸入測試人員名稱及斷路器的編號。①：在鍵盤菜單選擇選擇大鍵盤LargekB（因日常默認的是小鍵盤），如下圖：②：再進入附加信息菜單，進行輸入。先點擊Ctrl鍵再點空格鍵轉換成中文輸入，如出現的漢字是別的同音字，請點擊Home鍵選擇，選定后再點擊空格鍵確認，如下圖：⑷、筆針效驗菜單：如觸摸操作失靈或沒有反應，請在此菜單是重新進行效驗。先用鼠標點擊此菜單，再點擊再校準菜單，用觸摸筆（或萬用表筆）重新進行定位效驗， 完成后點擊OK鍵退出保存。如下圖：⑸、時間日期菜單：設置當前年月日時間。C、點擊測試菜單，如下圖：⑴、自動分/合閘測試菜單：測量普通斷口，自動識別斷口狀態做出相應的動作。⑵、合閘測試菜單：不判斷斷口狀態，直接給斷路器的合閘線圈電壓（內觸發的紅和黑線），進行合閘測試。如接在斷路器的分閘控制點，也可以進行分閘測試。⑶、分閘測試菜單：原理同上，用內觸發的綠和黑線接在控制點，進行分（合）測試。⑷、自動低跳測試菜單：是指接有斷口信號線進行低跳分或合閘實驗，連續自動輸出電壓進行分（合）測試，可自動測到動作電壓。如下圖：①、手動沖擊：首先設置試驗電壓和累加電壓（電壓幅值），手點擊開始試驗菜單，點擊一次電壓輸出一次，如合或分沒動作，電壓自動累加，再點擊開始試驗菜單，直至合或分動作。②、自動沖擊：輸入相應的電壓值和累加電壓值，點擊開始試驗菜單，自動的作出電壓的合或分閘動作。⑸、無端口低跳實驗菜單：不接斷口信號線，根據斷路器狀態給線圈電壓進行單次分（合） 低跳的測試，斷路器動作后，點擊確定數據就是當前動作電壓值，如下圖：⑹、重合閘測試菜單：可做斷路器的分合、合分、分合分三種重合閘實驗。⑺、震動測試菜單：將加速度傳器安裝在斷路器的動觸頭，分析開關的狀態。⑻、老化試驗：①、間隔時間：做完合分試驗或其他試驗后，間隔10S（可任意設置時間長度）再重復進行合分試驗。

鞍山高壓開關測試儀開關機構存在保護閉鎖（如西門子、ABB開關）處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉 鎖。②用現場操作電源，用“外觸發”方式試驗。㈡、儀器做單合、單分測試時，開關動作了，顯示斷口未動作提示。1、斷口未接好：①、做戶內10KV開關時，黃（A）、綠（B）、紅（C）接動觸頭，靜觸頭三相短接后接黑線。②、做戶外開關時，黃（A）、綠（B）、紅（C）接上端，黑線接地（變電站戶外開關另一端已接地）。③、開關控制回路有問題，因為合上之后又馬上分開了，請檢查開關的回路再做實驗。㈢、打印機能走紙卻不能打印文字、圖形1、打印紙安裝反了處理辦法：重新正確安裝熱敏打印紙。2、熱敏打印機加熱頭壞了處理辦法：返廠維修熱敏打印機加熱頭。㈣、儀器進行速度測試時，沒有速度數據顯示。1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重新進行設置。2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。㈤、儀器現場接地時，為什么要先接地線，然后再接斷口線？因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的。儀器內部，斷口信號輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道。㈥、如何判斷儀器端口是否正常？儀器有十二斷口，每一相斷口均可獨立使用。①、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的一相出現 “合”字，則表示此斷口有故障，這時要切換到別的斷口進行測試。②、接上斷口測試線，將斷口線的黃、綠、紅和黑（公共）短接，斷口狀態由“分”字變為“合”字，這表示正常。

<鞍山>天正華意電氣設備有限公司 斷路器綜合測試儀鞍山

鞍山高壓開關測試儀、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方試：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）雙端接地示意圖6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭） 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突損壞儀器.

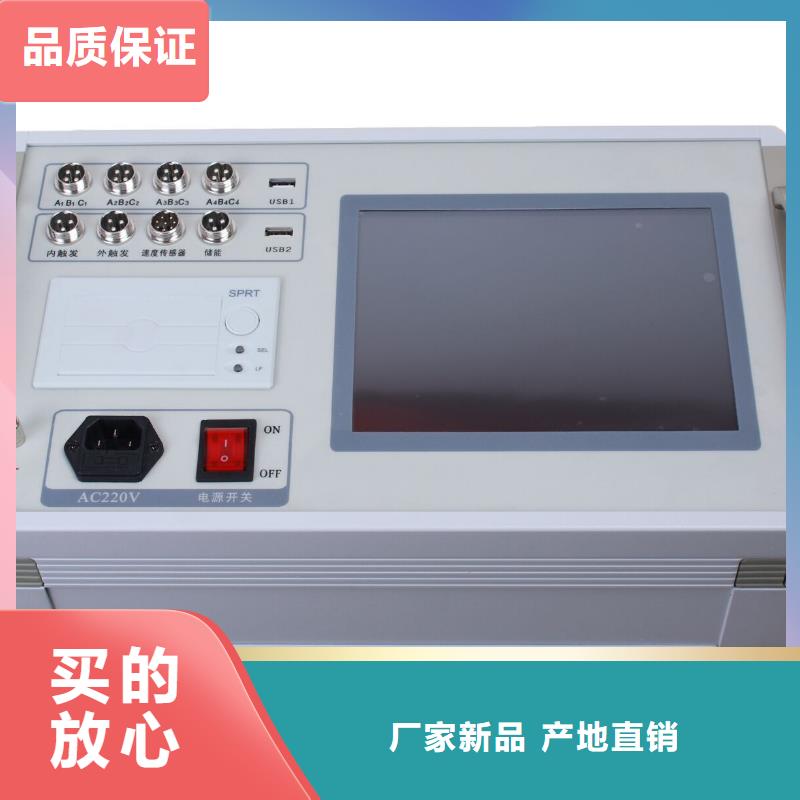

鞍山高壓開關測試儀外觸發觸發電壓：AC/DC10-300V，電流≤120A9. 隔離開關測量范圍：⑴、電壓輸出：DC15～260V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數10．主機體積：500×400×190mm11．使用環境： -20℃~＋50℃12．相對濕度：≤90％四、術語定義：、三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：斷口信號：測量6個主觸頭、3個主觸頭和3個輔助鋤頭的合（分）閘時間、不同期、彈跳時間、彈跳次數等參數。電壓調節旋紐：調節所需要的測量電壓，AC/DC10-270V。分合直流輸出：是指儀器輸出DC15～260V可調直流電源，進行分、合閘操作。分合交流輸出：是指儀器輸出DC15～260V可調交流電源，進行分、合閘操作。

---
