安順變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）

<安順>天正華意電氣設備有限公司

安順變壓器有載開關測試儀單相變壓器測試①單相測試主要用于測量單相變壓器的短路阻抗，在短路阻抗測量界面下選擇“5、單相變壓器測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。在參數設置界面輸入相關參數后按“確認”鍵，進入測試界面，如圖十三：圖十三②接線方法短接變壓器的對側接線端子a-x。單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十四所示2、變壓器三相負載的測量 圖十四①測試方法在主菜單界面選擇“三相負載”菜單，按“確認”鍵進入參數設置界面，如圖十五： 圖十五按“選擇”鍵選擇輸入項；←、→ 鍵用來改變輸入位；↑、↓鍵用來改變輸入位數值的大小；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數后即可進入測量界面，如圖十六：圖十六在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、顯示的“阻抗電壓” 、“額定損耗”均是指參數輸入折算溫度下的折算值。B、由于附加損耗中各部分損耗與頻率的關系各不同，而且各部分所占的比例也難分開，不好校正，當負載試驗電源的頻率與額定頻率相比其偏差小于5%時，對負載損耗的測量精度影響不大，滿足本儀器精度。 即負載損耗測試適用的電源頻率為50Hz±5%。當試驗頻率不等于額定頻率時（其偏差小于5%），負載損耗可以認為近似相等。

暢銷安順的有載開關測試儀生產廠家

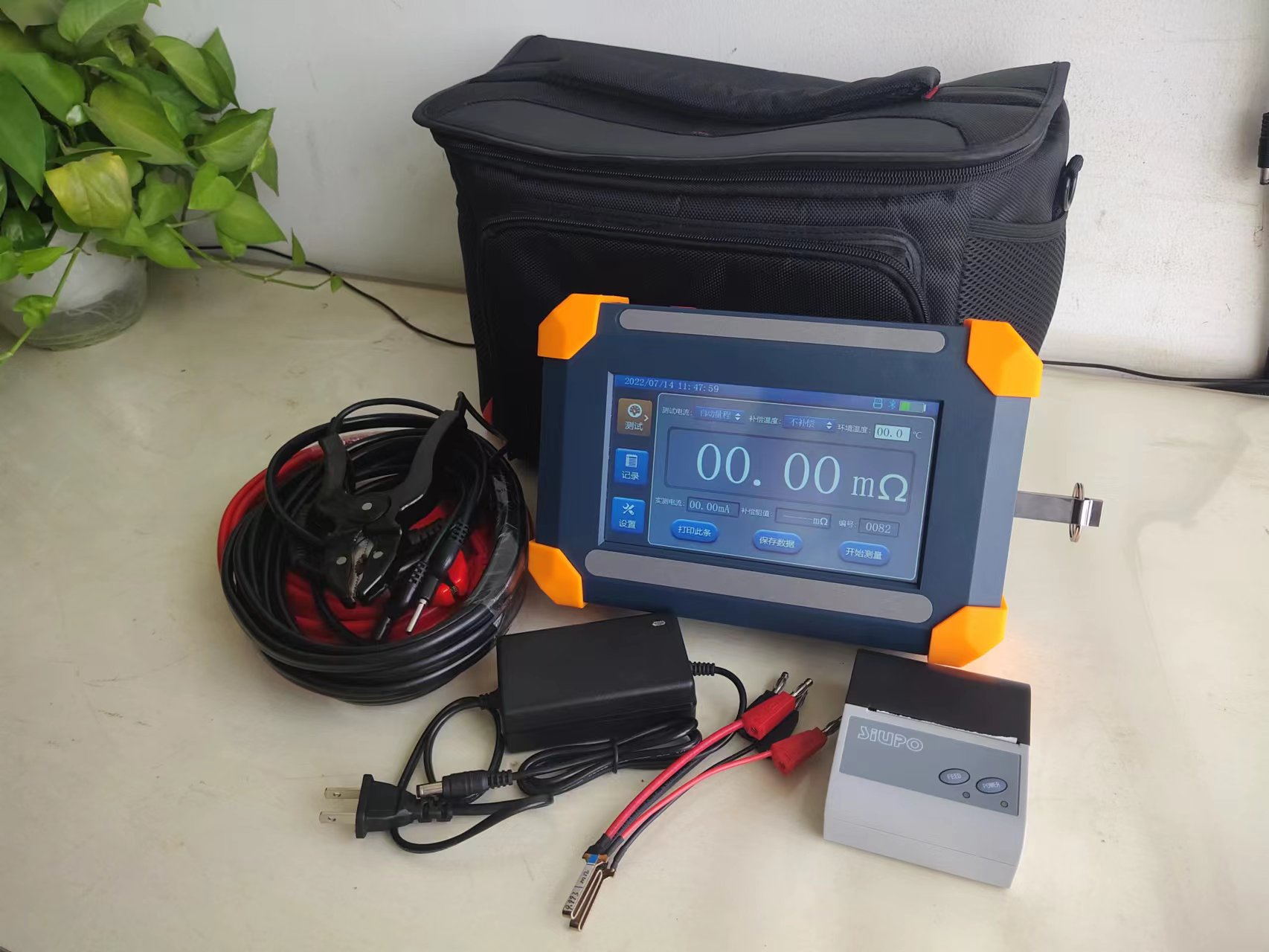

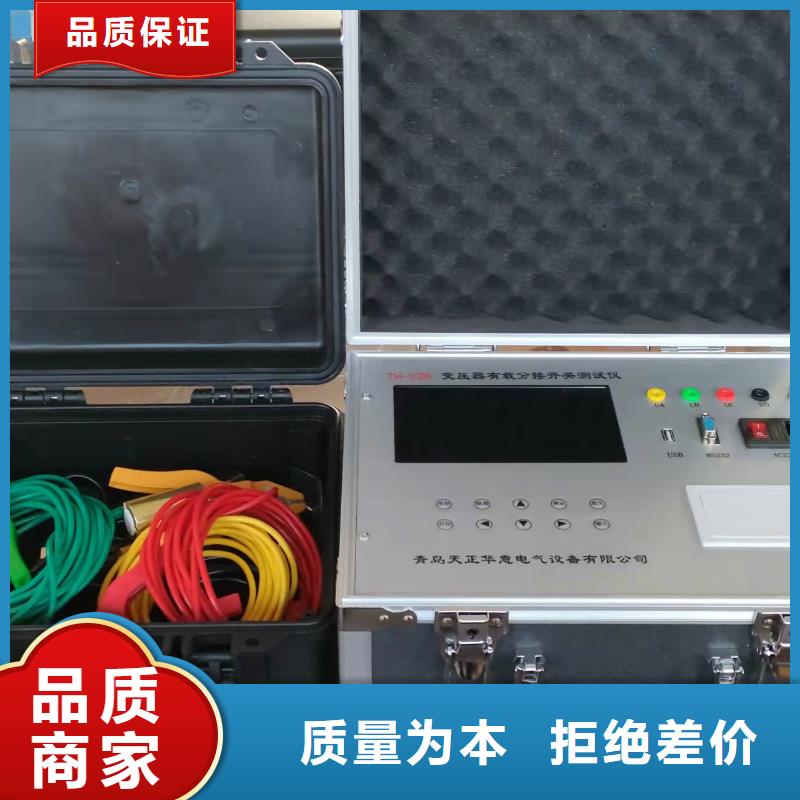

安順變壓器有載開關測試儀儀器面板圖1.接線端子：用于連接測試線（具體接線使用見后面接線方法）。2.AC 220V：電源插座開關及保險管位置。3.接地端子：儀器接地端子。使用前，儀器的接地端子必須接好地線。4.打 印 機：熱敏打印機，打印測量結果。5.液 晶 屏：800×480點陣液晶顯示器，顯示操作界面。用于在界面各個選項之間切換選中選項。確認鍵：執行當前選中選項。取消鍵：取消當前操作，返回前一個界面。保存鍵：保存測試記錄。打印鍵：打印測試記錄。放大鍵：用于在查看波形界面放大波形。縮小鍵：用于在查看波形界面縮小波形。7. RS-232：出廠前調試時儀器與計算機之間通訊使用。8. U S B ：插入U盤時會顯示“USB設備已連接”，插入U盤后可以將數據存儲到U盤。六、操作說明6.1儀器接線 （1）無繞組接線方法將測試線黃、綠、紅測試鉗分別接到調壓開關X1（A1）、Y1（B1）、Z1（C1）上，并用短路線分別接到對應的X2（A2）、Y2（B2）、Z2（C2）上，黑色測試鉗接到中性點上，測試線的另一端分別接到儀器對應的端子上。帶繞組測試與不帶繞組測試相比較，前者的動作時間長，約3-7 ms。例如：無繞組測試4分接到5分接的開關動作波形的接線方法（見圖2）圖2（2）調壓側繞組Y型接線中性點引出的變壓器的接線方法拆去被測變壓器的三側引線，將非測試端（通常為中壓側、低壓側）分別三相短路接地。將測試鉗黃、綠、紅、黑依次夾到被測變壓器的調壓側（通常為高壓側）套管的A、B、C三相和中性點上，然后將測試線另一端黃、綠、紅、黑線分別接在儀器的A、B、C、N端子上）調壓側繞組Y型接線中性點沒有引出的變壓器的接線方法這種結構的試品在不吊芯情況下，中性點無法引出，只好每兩相一測試，例如測A、B兩相，接線方法如圖3B所示，把C相當作中性點， 操作步驟和帶繞組測試方法相同，只是在液晶屏上一次只顯示兩組波形和數據，數據的分析和有中性點引出的變壓器的分析方法相同，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝1/3R’（如單相測量時則R＝1/2R’）。待A、B相測完以后，可以再把A相當作中性點，測量B、C相，或者把B相當作中性點，測量A、C相。其接線方法和數據分析均相同。（4）調壓側繞組Δ型接線的變壓器的接線方法：測試接線方法同圖3，操作步驟和數據的分析和其它變壓器測試方法一樣，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝R’，單相測量時

安順變壓器有載開關測試儀本測試軟件具有脫機分析或重新編輯試驗報告功能，將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。8. 本裝置采用一體化結構，便于現場攜帶，測試接線簡單方便9. 測試軟件功能：①.狀態參數自學習功能。試驗中需要實時計算相位與相差，準確提供初始參數。程序設計了自建、自動更新基準功能，每次測試前儀器自動獲取試驗的電壓、電流、頻率、相位數據做為試驗的基準參數，與開關動作過程中動態實時參數進行比較，測試觸發盲區極少，大大提高了試驗觸發的可靠性，并縮短了試驗時間。②.本裝置采用彩色液晶顯示，實時曲線快速走屏，真實反映試驗變化過程。③.本測試軟件設計有自動測試及手動測試功能，對錄制波形能再次進行播放，放大，縮小，編輯等功能④.內存壓縮存儲技術，預觸發記錄深度可達6通道多800個周波深度，為數據分析提供了豐富的原始資料。⑤.程序及操作系統裝載在固態硬盤上，不使用碟片磁盤，封閉對存儲器寫操作，使存儲器得到有效的保護。⑥.測試軟件可以在WIN2000. XP和WIN7系統下對數據進行編輯分析。自動生成測試報告，測試數據及波形可以導入或導出。2.2 主要技術指標2.2.1 工作環境條件1.環境溫度：-20℃～50℃；2.環境濕度：≤80%；3.海拔高度：≥2000m。2.2.2 工作電源1.單相電壓：220（1±10%）V；2.頻率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 儀器內輸出試驗電源1.交流輸出電源頻率：40Hz～60Hz（頻率可調）；2.交流輸出電壓范圍：三相四線0～800V(電壓可調) ；3.交流輸出容量：額定1000VA；4.交流電源波形畸變率：≤3%；5.交流電源電壓相角：120°，相角差≯120°±1°。6.直流電流輸出范圍：0.3A、1A(兩檔可選)2.2.4 儀器測試精度1.同步采集通道數：62.采集數據精度：16位3.采集速度：200 k/s/通道4.采集板高速緩存深度：8 M byte FIFO5.電壓量程：0V～800V。6.電流量程：0mA～100mA、0A～10A；7.電壓、電流傳感器精度：0.2級；

<安順>天正華意電氣設備有限公司 暢銷安順的有載開關測試儀生產廠家

安順變壓器有載開關測試儀儀器內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機，大屏幕液晶顯示，全部中文菜單及操作提示，操作簡單直觀。二、主要功能與特點：1. 短路阻抗的測量:用于變壓器的低壓短路阻抗實驗，可在同一屏幕下三相或單相顯示測量電壓、電流、有功功率、阻抗值、阻抗電壓百分比、電抗值、漏感值等參數。2. 空載損耗的測量:儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，并計算出變壓器的空載電流百分比和空載損耗。3. 負載損耗的測量:顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，儀器帶有頻率折算功能，能夠在較寬頻率范圍內準確測量。4. 分相測量:用于檢查三相變壓器單相繞組的缺陷或現場無三相電源的情況。分相測試采用單相電源，分別測量出每一個單相數據后，可自動折算成三相的參數。5. 零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。6. 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。7. 儀器大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相阻抗值、三相阻抗電壓百分比、三相電抗值、三相漏感值、三相平均電壓、平均電流、三相總功率和相關數據。儀器采用中文菜單，中文提示，操作簡單。8. 儀器備有U盤接口，可隨時將儀器內存儲的數據導入U盤，儀器測試時可直接存入U盤。9. 內置存儲器，掉電不丟失，儀器可存儲400組數據。11.系統自帶打印機，可打印測試數據， 也可打印內存瀏覽數據。12. 日歷、時鐘功能，可進行時間校準。

安順變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）

安順變壓器有載開關測試儀變壓器短路阻抗、空載、負載、零序阻抗測試及菜單操作方法： (一)接好測試線，打開儀器電源后，顯示界面如圖二：圖二(二)等待3秒進入主菜單界面如圖三：圖三(三) 按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入所選菜單1、短路阻抗的測量在主菜單界面，選擇“短路阻抗”后按“確認”鍵進入短路阻抗菜單選擇界面，如圖四：圖四在此界面下按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入1)三相測試①三相測試是采用三相法直接測量變壓器三相短路阻抗參數，在短路阻抗測量界面下選擇“1、三相測試”，按“確認”鍵進入短路阻抗參數設置界面，如圖五圖五參數說明：額定容量： 是指被測變壓器的額定容量。分接電壓： 是指被測變壓器當前分接位置的額定電壓。 在參數設置界面輸入相關參數后按“確認”鍵，即可進入測量界面

暢銷安順的有載開關測試儀生產廠家

安順變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線

---
