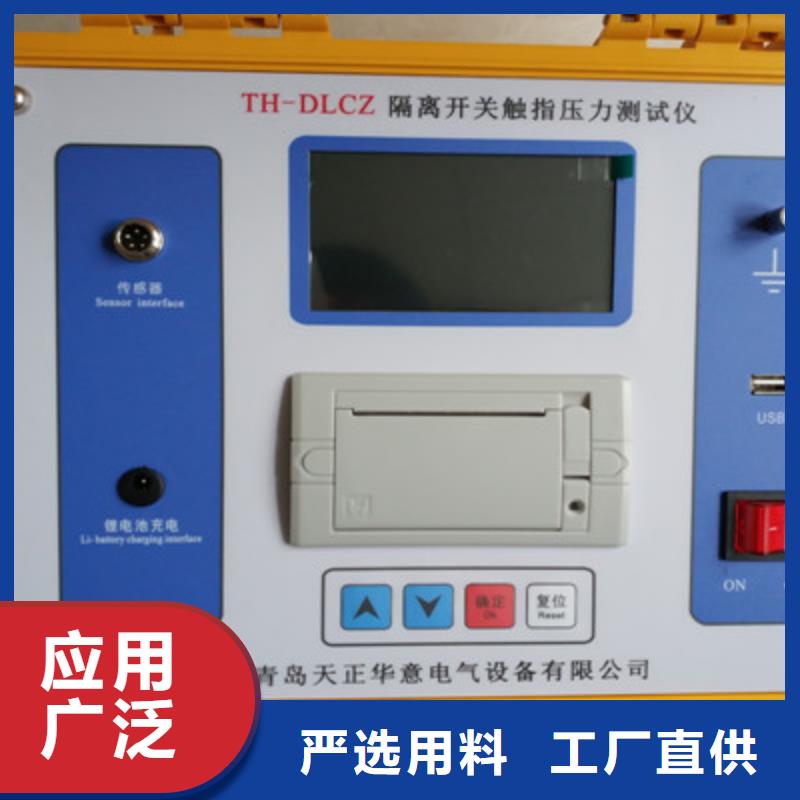

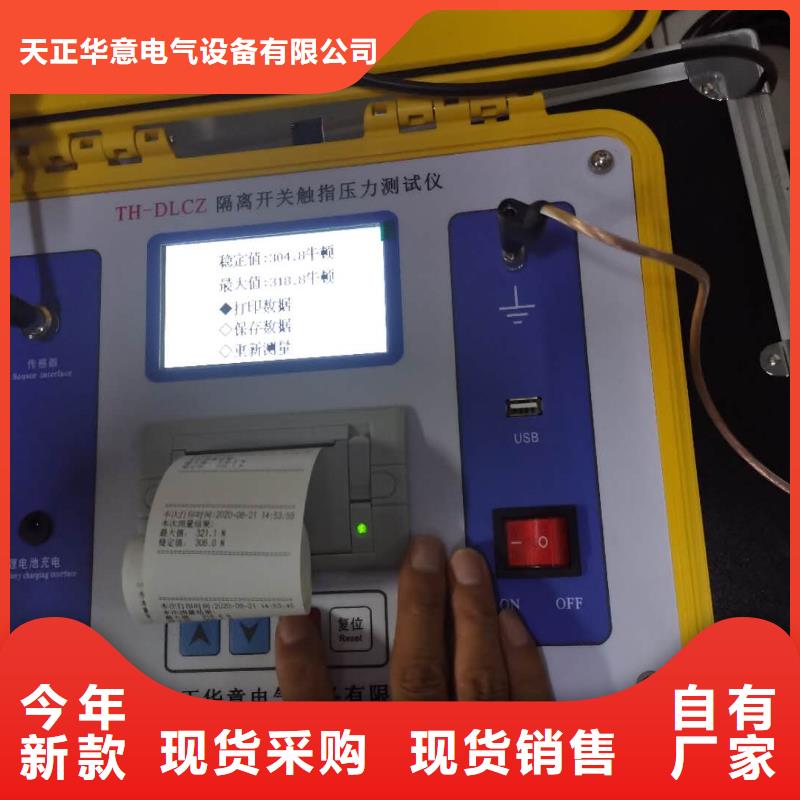

安陽隔離開關觸指壓力測試儀面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜③傳感器接口傳感器接口④充電接口 內部鋰電池充電接口⑤面板微型打印機打印測試報告及圖譜⑥USB接口U盤接口⑦功能按鍵塊 上、下移動光標或增、減當前光標處數值[確定]選擇當前菜單或確認操作[復位]儀器復位⑧電源開關輸入電源DC12V四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b (用游標卡尺測量, 根據觸頭寬度b,調整測試儀測試鉗(下面稱之為模擬觸頭)的寬度a,(見圖3、圖4),使a=b; 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法,拆除附件4、附件5,裝上附件1、附件3銷(“1”用于靜觸頭直徑60mm的刀閘,靜觸頭直徑40mm的刀閘裝附件2、附件3銷),將卡尺鎖定在a上,卡住模擬觸頭,再緩慢調節螺栓S,調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整,裝上附件4.1(4.1用于觸頭寬度58-70mm的刀閘,4.2用于觸頭寬度70-83mm的刀閘),將卡尺鎖定在a上,卡住模擬觸頭,再緩慢調節螺栓S,調好后鎖緊螺母N。測量示意

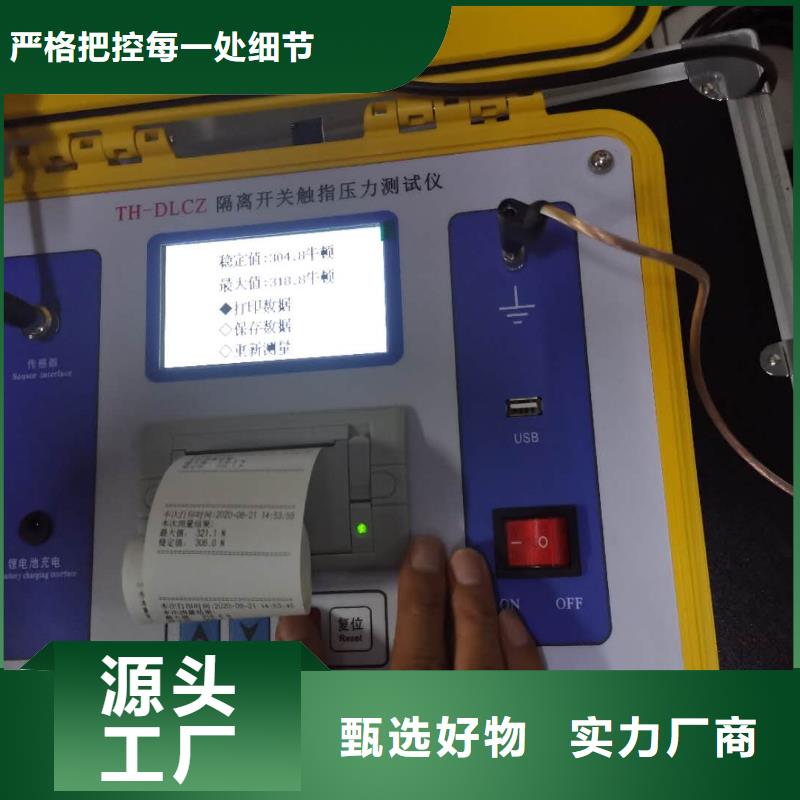

安陽隔離開關觸指壓力測試儀 面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②充電接口 內部鋰電池充電接口③USB接口儀器升級接口/聯機接口④液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜⑤面板微型打印機打印測試報告及圖譜⑥ 功能按鍵塊 上、下移動光標或增、減當前光標處數值⑦傳感器接口[確定]選擇當前菜單或確認操作[復位]儀器復位傳感器接口⑧電源插座開關輸入電源AC220V±10% 50Hz±10% 1A四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b(用游標卡尺測量,見圖2) 根據觸頭寬度b,調整測試儀測試鉗(下面稱之為模擬觸頭)的寬度a,(見圖3、圖4),使a=b; 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法,拆除附件4、附件5,裝上附件1、附件3銷(“1”用于靜觸頭直徑60mm的刀閘,靜觸頭直徑40mm的刀閘裝附件2、附件3銷),將卡尺鎖定在a上,卡住模擬觸頭,再緩慢調節螺栓S,調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整,裝上附件4.1(4.1用于觸頭寬度58-70mm的刀閘,4.2用于觸頭寬度70-83mm的刀閘),將卡尺鎖定在a上,卡住模擬觸頭,再緩慢調節螺栓S,調好后鎖緊螺母N。測量示意連接好接地線和傳感器信號線,

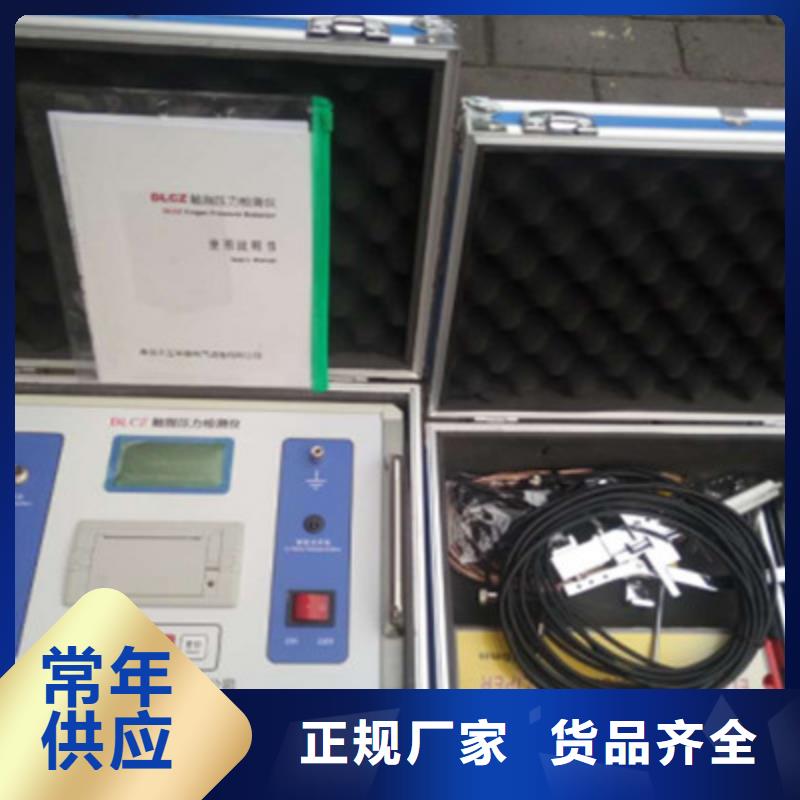

安陽隔離開關觸指壓力測試儀所以,要求測量觸指接觸壓力只是一紙空文。針對目前發供電系統的檢修現狀,我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀DLCZ觸指壓力檢測儀 ,它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下,就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。該儀器也可用于隔離開關制造廠對觸指壓力的檢驗;改變壓力傳感器的形狀也能測量斷路器的觸指壓力。二.主要技術參數工作環境:-10~40℃,≤80%RH 大氣壓力 86~106kpa電源電壓:機內鋰電池:≤20 W(優選) AC220V±10% 50Hz±10% 測量范圍:≤1000 N 誤差:≤1%讀數±1測量直徑(觸指開距):5.5mm~90mm 大于90mm(可定制)內置鋰電池,電源工作時間:≥6小時(可定制)。充電方式:專用充電器接面板鋰電池充電接口充電;傳感器信號線長度:10m絕緣電阻 >2MΩ介電強度 電源對機殼工頻1.5KV耐壓1分鐘,無閃絡與飛弧。
<安陽>天正華意電氣設備有限公司 安陽開關保護校驗裝置廠家如何選擇安陽隔離開關觸指壓力測試儀 工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路;模擬斷路器的跳合閘輸出分別引入微機測試裝置,試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定,跳合閘電流可按1A、2A、3A、4A、5A整定(程序根據動作電壓設定)。本裝置上電后,模擬斷路器A、B、C三相是處于分閘狀態,分閘指示燈應亮。當保護裝置加入故障電流、電壓后,保護裝置動作,此時送出跳閘信號,模擬斷路器CPU單元收到跳閘信號后,立即開始計時,準備跳閘。 當跳閘時間達到整定值時,控制動作單元跳閘,同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六.使用說明界面功能介紹:1.合閘時間設定: 三相合閘時間可通過輸入框直接輸入,范圍為:10-9999ms。任意設置誤差不超±2ms,通過分別設置A、B、C三相合閘時間,可以模擬斷路器三相不同期。2.分閘時間設定:三相合閘時間可通過輸入框直接輸入,范圍為:10-9999ms。任意設置誤差不超±2ms。3.輸入控制狀態: 顯示輸入端子輸入狀態。4.輸出斷路器狀態:顯示模擬斷路器輸出狀態。5.手動操作開關: 可通過開關直接控制模擬斷路器動作,按下開關后,模擬斷路器經過延時動作。6.電壓設定:設定機帶程控穩壓電源輸出電壓,此電壓也是模擬斷路器跳合閘線圈動作電壓,程序根據此電壓自動計算出,模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7.故障模擬(斷路器失靈)開關:當按下此按鈕后,斷路器模擬裝置失靈,雖然接到跳閘命令,但不跳閘,電流線圈中有電流,并保持1s后電流消失,間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。8.跳閘電流選擇開關:跳閘電流每一個動作電壓下可以選擇5個電流,用戶可自行選擇9.合閘電流選擇開關:同跳閘電流選擇。
安陽隔離開關觸指壓力測試儀 性能特點1.本機可通過交直流110V-250V供電,方便用戶使用變電站內直流電源。也可以使用交流供電。極大地方便了用戶使用。2.此模擬斷路器輸入控制端,可以輸入交直流電流信號,進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。3.本模擬斷路器采用低能耗設計,內置大容量鋰電池,在現場不具備交流電源的情況下,可以連續使用10小時以上,待機30個小時以上。使用內部供電鋰及外部輸入電源為直流時,本機所帶的直流輸出電源不可用。(此功能為選配功能,如需要請?jiān)谟嗀洉r(shí)注明)4.本裝置采用模塊化設計,通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路以上的模擬斷路器,可以組成多回路的模擬斷路器,從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離,跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加,從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元,信號輸入單元,觸摸屏控制單元,跳合閘信號輸出單元,跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下:三.技術指標1.跳閘時間: 10-9999ms 任意設置誤差不超 ±2ms2.合閘時間: 10-9999ms 任意設置誤差不超±2ms3.跳閘電流: 1A、2A、3A、4A、5A(程序根據動作電壓程序自動控制)多回路并聯使用時,跳閘電流成倍增大。4.合閘電流: 1A、2A、3A、4A、5A(程序根據動作電壓程序自動控制)多回路并聯使用時,合閘閘電流成倍增大。5.跳合閘電壓:交直流24-220V6.直流電源輸出: 10-220V、1kva程控可調(選配)7.輸出節點數量: 每相提供兩路常閉節點和兩路常開節點8.輔助觸點容量AC220V5A9.環境條件: 溫度: -25°---+55°C相對濕度: ≤80%10.體積: 360×220×180mm3
安陽開關保護校驗裝置廠家如何選擇安陽隔離開關觸指壓力測試儀 工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路;模擬斷路器的跳合閘輸出分別引入微機測試裝置,試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定,跳合閘電流可按1A、2A、3A、4A、5A整定(程序根據動作電壓設定)。本裝置上電后,模擬斷路器A、B、C三相是處于分閘狀態,分閘指示燈應亮。當保護裝置加入故障電流、電壓后,保護裝置動作,此時送出跳閘信號,模擬斷路器CPU單元收到跳閘信號后,立即開始計時,準備跳閘。 當跳閘時間達到整定值時,控制動作單元跳閘,同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六.使用說明界面功能介紹:1.合閘時間設定: 三相合閘時間可通過輸入框直接輸入,范圍為:10-9999ms。任意設置誤差不超±2ms,通過分別設置A、B、C三相合閘時間,可以模擬斷路器三相不同期。2.分閘時間設定:三相合閘時間可通過輸入框直接輸入,范圍為:10-9999ms。任意設置誤差不超±2ms。3.輸入控制狀態: 顯示輸入端子輸入狀態。4.輸出斷路器狀態:顯示模擬斷路器輸出狀態。5.手動操作開關: 可通過開關直接控制模擬斷路器動作,按下開關后,模擬斷路器經過延時動作。6.電壓設定:設定機帶程控穩壓電源輸出電壓,此電壓也是模擬斷路器跳合閘線圈動作電壓,程序根據此電壓自動計算出,模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7.故障模擬(斷路器失靈)開關:當按下此按鈕后,斷路器模擬裝置失靈,雖然接到跳閘命令,但不跳閘,電流線圈中有電流,并保持1s后電流消失,間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。8.跳閘電流選擇開關:跳閘電流每一個動作電壓下可以選擇5個電流,用戶可自行選擇9.合閘電流選擇開關:同跳閘電流選擇。
安陽開關保護校驗裝置廠家如何選擇安陽隔離開關觸指壓力測試儀所以,要求測量觸指接觸壓力只是一紙空文。針對目前發供電系統的檢修現狀,我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀DLCZ觸指壓力檢測儀 ,它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下,就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。該儀器也可用于隔離開關制造廠對觸指壓力的檢驗;改變壓力傳感器的形狀也能測量斷路器的觸指壓力。二.主要技術參數工作環境:-10~40℃,≤80%RH 大氣壓力 86~106kpa電源電壓:機內鋰電池:≤20 W(優選) AC220V±10% 50Hz±10% 測量范圍:≤1000 N 誤差:≤1%讀數±1測量直徑(觸指開距):5.5mm~90mm 大于90mm(可定制)內置鋰電池,電源工作時間:≥6小時(可定制)。充電方式:專用充電器接面板鋰電池充電接口充電;傳感器信號線長度:10m絕緣電阻 >2MΩ介電強度 電源對機殼工頻1.5KV耐壓1分鐘,無閃絡與飛弧。
安陽開關保護校驗裝置廠家如何選擇安陽隔離開關觸指壓力測試儀系統介紹儀器面板如下圖1、數字電表;用于顯示當前直流電壓以及輸出電流;2、電源插座:用于引入交流220V電源;3、電壓調節旋鈕:用于調節當前直流電壓值;4、電源開關:執行儀器開機/關機操作;5、分、合閘按鈕;用于執行斷路器的分、合閘操作;6、接地柱:儀器接地,保護設備及人身;7、儲能開關:用于執行儲能操作,詳見:操作方法—儲能;8、儲能接口:接斷路器的儲能電機;9、分、合閘接口:接斷路器的分、合閘線圈;七、操作方法1、接線(1)、將儀器接地。(2)、斷開被測開關控制箱內的控制電源(通常是將控制箱內與控制母線相連的控制保險拔掉)。(3)、按見下圖接線,請注意如果儲能為直流方式,正負極不要接反。2、開機開機后數字電表顯示當前直流電壓,與輸出電流值,如下圖:此時,可以調節電壓調節旋鈕,對當前電壓進行調節。3、儲能(1)如果儲能電壓為AC220V:則將儲能開關置于“交流方式”側,按住,即可給斷路器儲能;儲能動作到位后,放開手,儲能完成。(2)如果儲能電壓為直流:則通過電壓調節旋鈕調節當前直流電壓至所需值,然后將儲能開關置于“直流方式”側,按住,即可給斷路器儲能;儲能動作到位后,放開手,儲能完成。4、分閘操作(1)執行分閘操作:將電壓調節至額定值,按“分閘”按鈕,斷路器分閘動作。(2)測試分閘可靠不動作:通過電壓調節旋鈕,將電壓調節到額定電壓的30%以下,按“分閘”按鈕,斷路器不動作,則說明斷路器低于30%額定電壓時,分閘可靠不動作。例如:若額定電壓為DC220V,則220V*30%=66V,可將電壓調節至65V,比30%略低,執行分閘操作,斷路器不動作。
