保定絕緣電阻測試儀 實驗之前注意事項1、本儀表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上 高壓干擾電能，因此為了人身，使用本儀器首先一定要接好接地線！2、本儀表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待本儀表自動放電使電壓表回零后才進行例行需要的人工放電！因為短路放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路??！一、產品概述隨著我國電力工業的快速發展，電器性實驗是保障電力系統運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本系儀表。本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

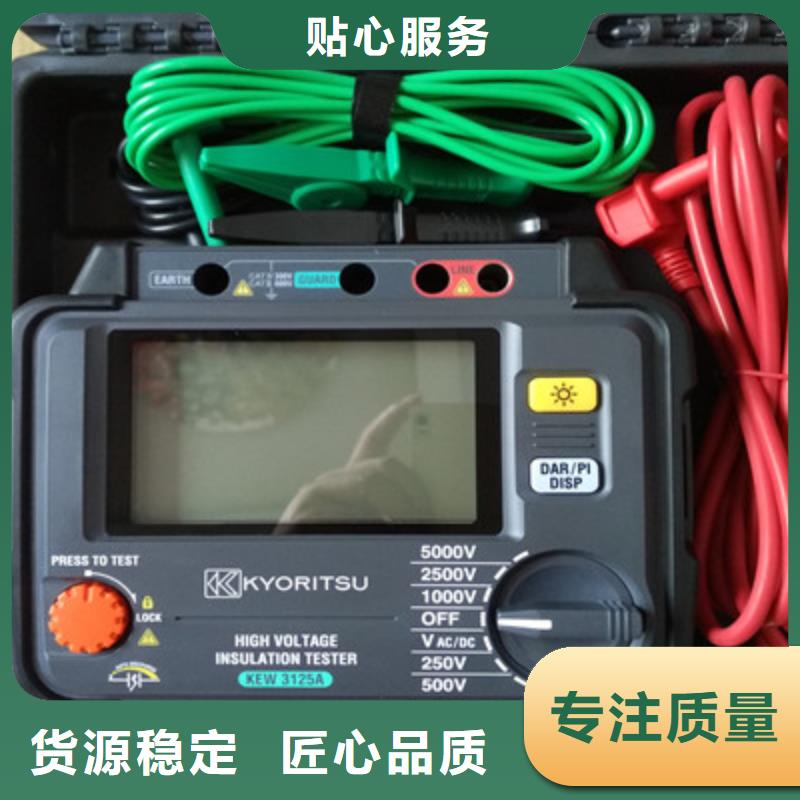

保定絕緣電阻測試儀 特點智能型高壓絕緣電阻測試儀，具有5個量程：500V 1000V 2500V 5000V 10000V，測試可達10TΩ?！?嚴格按照標準設計● 絕緣電阻量程10TΩ＠10kV● 短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）?！?自動顯示極化指數（PI）誘電吸收比（DAR）的測試值，可測試漏電流和電容量?！?抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。● 容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電?！?2種電源方式：使用鋰離子電池供電，續航時間可達4個小時(10000V＠100M測試電阻)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。● 全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱?！?數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響?！?完善的保護功能，并且備熔絲燒斷提示功能。3. 技術規格● 規格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備IEC60529 IP64 （外盒合閉狀態）● 交流電源：220V±10％，50/60 HZ ，20 VA● 電池供電：16.8V鋰離子可充電蓄電池● 電池續航時間：10000V＠100M，約4小時 ● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm● 重量：3kg● 測試電壓精度：標稱值的 到110％● 電流測試量程：10mA● 電流測量精度：5％＋0.2nA● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)● 電容測試量程：20uF● 電容測試精度：15％＋0.03uF● 電容試品放電速率： 從10000V到10V，0.5S/μF● 絕緣電阻測試量程和度 （溫度：23±5oC ， 相對溫度：45 – 75％RH）量程度 500V 1000V 2500V 5000V 10000V未指100G ＞ 200G ＞ 1T ＞ 1T ＞ 2T4. 儀器介紹● 面板介紹編號 說明編號說明1 AC插頭 AC指示燈3 測試端子（E、G、L）

保定絕緣電阻測試儀高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。而TH-20 快速零值檢測裝置 （以下簡稱測試儀）是高性能定量檢測與分析的儀器，該測試儀操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。二、功能說明1 帶電測試功能本測試儀采用特殊技術實現了帶電情況下檢測絕緣子電阻的功能，使測試儀不再局限于停電檢測，應用更為廣泛。2 報警提示功能本測試儀根據電力檢測標準規程設置低于500MΩ即為低值絕緣子，檢測時自動報警提示。在代產品的聲音報警的基礎上增加了光報警，避免了野外檢測報警不夠明顯的情況。3測試結果存儲功能本測試儀可將測試結果存入U盤，方便以后查詢。進行測試時按照測試儀提示依次輸入桿塔號、回路號、相別和串號。輸入完畢開始進行測試，測試儀自動根據測量結果統計每串片數。并按照絕緣子片號存儲每片測量結果。4歷史數據查看及分析功能本測試儀可在數據接收機端查看存入U盤的歷史數據，并分析低零值絕緣子片數占整串的比例。

保定絕緣電阻測試儀報警設置開機后，長按鍵，開啟、關閉報警功能。長按“MODE”鍵可以設置電阻報警值，通過按“或鍵改變當前數字大小，再長按“MODE”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍“ ”符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，絕緣電阻報警設置值為9999MΩ。如下圖：10．數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。11．數據查閱/刪除開機后，如果儀表有保存的數據，短按“MR”鍵進入數據查閱，存儲數據讀取界面“MR”符號顯示。短按或鍵以步進值為1選擇查閱數組號對應數據，長按住“ 鍵以步進值為10選擇查閱數組號，再按“MR”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，6為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，短按“CLEAR”鍵進入數據刪除，按NO鍵不刪除返回準備測量頁面按YES鍵刪除所存數據，刪除頁面顯示如下圖。八．電池說明儀表采用了12.6V 鋰電池供電，當電池電量減少時，當電壓降到10V時，電量符號顯示請及時充電電池。電壓低電時影響測量準確度。

保定絕緣電阻測試儀 故障排除及其它1、儀表現象與故障排除方法序號現原排除或修理方法1 工作電源指示燈不亮儀表內電池組電壓不足10V需要及時充電機殼帶電擊人儀表未接大地 一定要接地3 充電8小時以上，充電指示燈未變成綠色電池損壞取出電池，以新電池重新配組無高壓輸出多數屬于被測擊穿后不及時退出高壓使高壓推動的功率三極管過負荷燒壞更換功率三極管BU406和它的前置C2482三極管5輸出高壓很高，不能調節 多數屬于測量對象頻繁擊穿打火脈沖竄入造成運放損壞更換高壓發生電路板上的CA3140運放電阻顯示為-1不動或其它不動的數字 多數屬于同上原因造成更換電阻表頭的雙積分AD變換集成塊7電阻讀數搖擺不穩或超差多數屬于強干擾引起，例如附近有強放電，用戶外加的測量線搖擺不定或絕緣差采用參考電阻檢查2、儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。3、電池重新配組方法：當儀表內鎳氫電池有損壞或供電性能差需要重新配入時，重新配入的十個電池應經過電池容量檢測充放電器來檢測證明容量基本一致，然后每個電池需充滿才能安裝到兆歐表內。

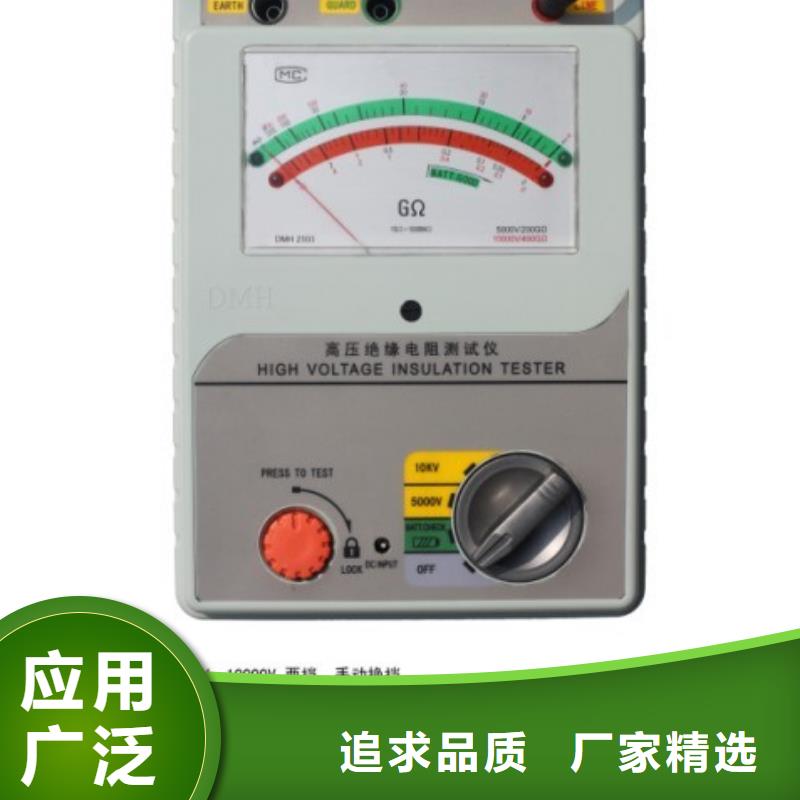

保定絕緣電阻測試儀 說明： 高壓輸出端：又可稱為線路端，它采用高壓電纜接到被測線路，例如接至變壓器或電機的繞組、電纜的線芯。2、“G”保護端：三電極法測量絕緣材料、電纜的體積電阻時，“G”接到三電極的保護環電極上，保護環是用于被測對象的表面電阻和測量回路的泄漏干擾。3/4、“E”接地端：本儀表接大地和連接被測物零端的接線端，自來水管可作為大地端，電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端，人工放電的地端也接在此端。5、“讀阻保持”指示：讀阻保持時指示燈發出紅光，提醒測試員記錄測試值。6、“min.s”表：顯示測試時間分秒，高壓控制按鈕按入即開始計時，值19分59秒，然后循環工作。7、“充電”指示：充電時指示燈為紅光，隨著電池電壓的升高指示燈逐漸由紅光向綠光漸變，充滿時指示燈為綠光。8、“浮充供電”插座：用于以交流電220V供電，向儀表電池充電的插座。9、“ON”指示：工作電源接通后指示燈發紅光，在儀器工作時電池電量下降指示燈會逐漸變暗，當電池欠壓指示燈會熄滅。10、“工作電源”開關：儀表的供電電源開關。11、“電阻量程”開關：開關指向數為電阻量程，即上限值。12、“高壓調節”旋鈕：可使測試電壓從0V平滑調節至預選值。13、“高壓預選”開關：用于預先選擇測試電壓值。14、“高壓控制”按鈕：控制測電壓輸出，按下時高壓從“L”端輸出。15、“kV”表：顯示L-E之間的測試電源電壓值。16、“MΩ/GΩ”表：顯示絕緣電阻值，其單位由“電阻量程”開關決定。

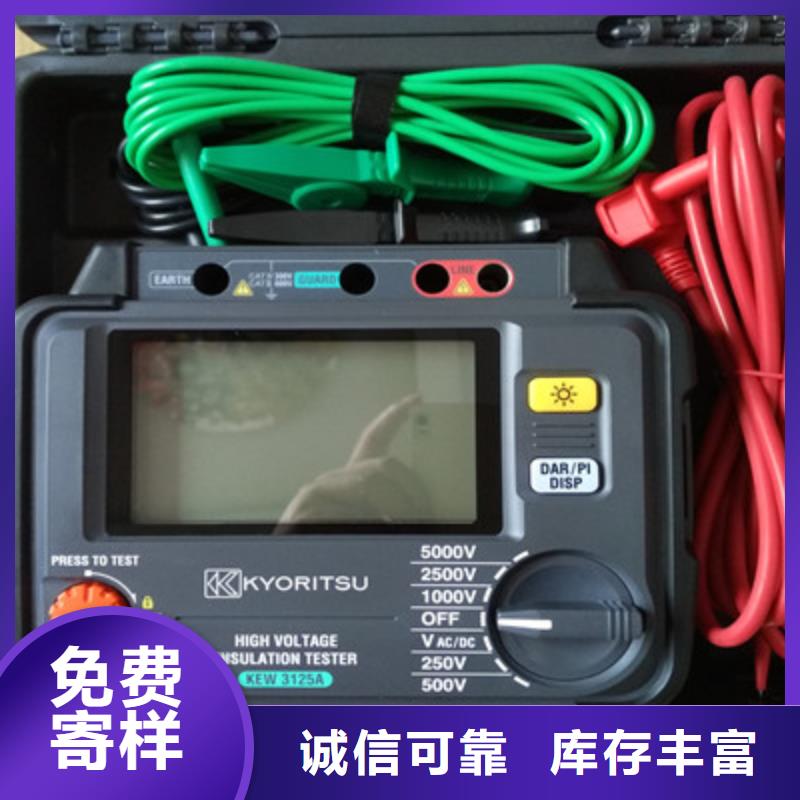

保定絕緣電阻測試儀 數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

保定絕緣電阻測試儀 雙顯絕緣電阻測試儀使用說明書尊敬的顧客感謝您購買本公司絕緣電阻測試儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果您有更好的建議或更改請聯系我們。由于測試時本儀器輸出高壓，您測試帶電處理，可能會產生電火花，小心電擊，避免觸電危險，請先接好測試線于被試品后再開機，試驗完畢關機后請放電后再拆卸測試線，注意人身！概 述隨著現代化技術的不斷更新和拓展，對電力系統及高電壓設備的可靠性也提出更高的要求，電氣設備出現事故或是損壞，通常與絕緣的缺陷密切相關。電氣設備的大容量化、高電壓化、結構多樣化及密封化，對電氣設備應提出更新的、更高的要求。大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供保障。我公司依照電力標準化規程特推出大容量、高抗干擾、性能穩定的智能絕緣電阻雙顯測試儀，對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。本儀器短路電流大于3.3mA克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。本儀器采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用數字指針相結合的原則，輸出多擋電壓，方便適應新老客戶的使用。攜帶方便、操作簡單；內附大容量鋰電充電電池，交直流兩用，并設有欠壓提示和電池過充保護。本儀器可以自動顯示當前時間，保存200組歷史測試數據及時間，為試驗人員提供了極大的工作方便。本儀器是一種新型智能化儀表，是電力試驗人員絕緣檢測的選擇。
