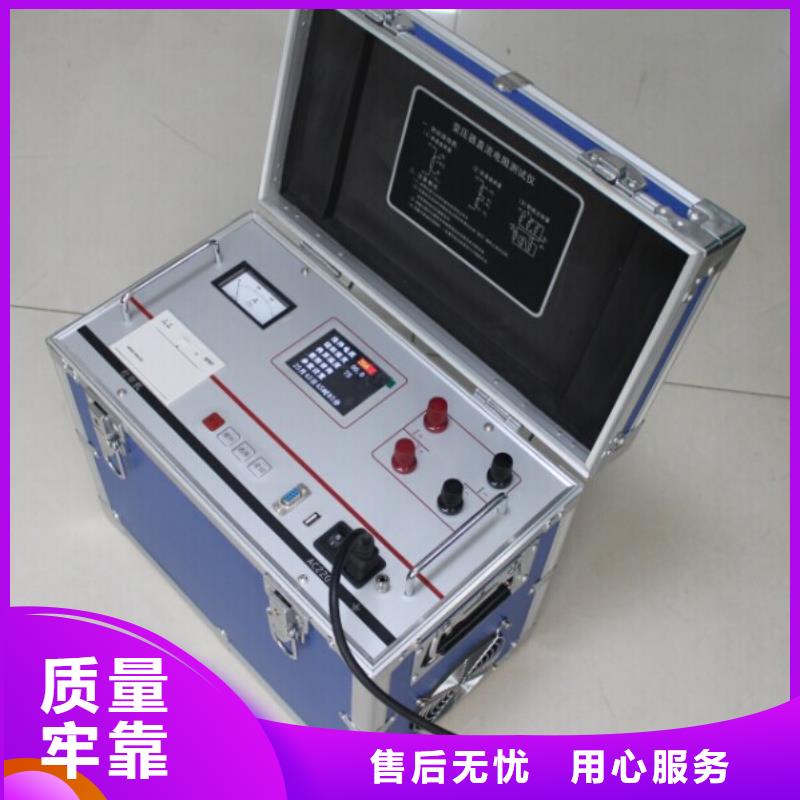

北海直流電阻測試儀變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了TH-3320A變壓器直流電阻測試儀。該儀器是集三相測試（Yn，Y，△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。2 性能特點 2.1 對于星型接法且具有中性點引出線的繞組測試，儀器可以采取三相同時測量的方式測試A0、B0、C0相的電阻，節省測試時間。且先測試A0相的數據，再三相同時測試，解決了三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。2.2 對于Y型和△型的繞組測試，儀器可進行三相自動測試，并折算出三相不平衡率。2.3 儀器具有消磁功能，減小大電流測試時變壓器剩磁大的危害。2.4 儀器具有反電動勢保護、斷線保護、斷電保護等多種保護功能。2.5 儀器測量范圍寬， 可達200Ω，精度高。2.6 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.7 熱敏打印機打印功能，快速、無聲。2.8 體積小、重量輕，方便攜帶使用。

<北海>天正華意電氣設備有限公司

變壓器直流電阻及變壓器變比組別測試儀北海
北海直流電阻測試儀存儲查詢在“主菜單”屏下選中“存儲查詢”選項，按“確認”鍵進入“目錄索引”屏（見圖十九）。如果沒有存儲數據，會提示“無存儲記錄!!”圖十九屏幕中部顯示存儲的目錄，每一行代表一條存儲記錄，試品編號欄顯示該條記錄所測試品編號，內容摘要欄顯示該條記錄的簡要信息，包括測試?yán)@組及測試時間。屏幕底部顯示存儲的目錄索引信息。(001/002)頁：001表示當前顯示的存儲目錄的第1頁， 002表示共有2頁目錄信息。按“左右”鍵可對存儲，目錄進行翻頁操作，按“上下”鍵可移動“查看”按鈕的光標，按“確認”可閱讀光標所在行的測試記錄詳細內容（見圖二十）。按“取消”鍵返回上一屏。圖二十“左右”鍵選擇菜單項，“確認”鍵執行當前選項，取消鍵返回上一屏。?存儲打印：將當前查詢的存儲數據進行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。5.3.5時鐘設置在“主菜單”屏下選中“時鐘設置”選項，按“確認”鍵進入“時鐘設置”屏（見圖二十一）。圖二十一在“時鐘設置”屏下按“左右”鍵對要修改項進行選擇，按“上下”鍵修改所選項，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）5.3.6廠家設置此項為廠家設置項，需要密碼，用戶不能設置。6 注意事項6. 1在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。6. 2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。6. 3在高壓端子測試過程中，變壓器中壓和低壓端必須開路。7 售后服務7.1 本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。7.2 自購機之日起，憑保修單保修兩年，終身維護。在保修期內，維修不收維修費；保修期外，維修調試收取適當費用。7.3 屬下列情況之一者不予保修：7.3.1 用戶對產品有自行拆卸或?qū)Ξa(chǎn)品工藝結構有人為改變。7.3.2 因用戶保管或使用不當造成產品的嚴重?fù)p壞。7.3.3 屬于用戶其它原因造成的損壞。

變壓器直流電阻及變壓器變比組別測試儀北海
北海直流電阻測試儀三相Y、△測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y”或“三相同測△”測試相后，可進行Y型和△型繞組的三相自動測量。兩種繞組，測試過程相同，現以Y型繞組舉例說明，如圖十三圖十三在此界面，用戶可按“確認”鍵切換手動模式和自動模式。在自動模式下，儀器自動判斷阻值穩定，停止放電，進行下一相測試；在手動模式下，需用戶自己判斷阻值穩定，選擇測試下一相。當三相阻值測試完畢后，儀器自動計算出三相不平衡率（見圖十四）。圖十四?重測：儀器將刪除數據，重新進行測量。?打印：將測試結果進行打印。?存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，返回上一屏。5.3.2溫升試驗在“主菜單”屏下選中“溫升試驗”項后，按“確認”鍵進入“設置自動打印時間”屏（見圖十五）圖十五此屏設置在溫升試驗過程中，自動打印測試數據的時間間隔。按“上下”鍵修改參數，按“確認”鍵進入?yún)?shù)設置屏（圖四），“取消”鍵返回上一屏。具體測試操作過程請參考“5.3.1直阻試驗”部分。5.3.3高壓消磁在“主菜單”屏下選中“高壓消磁”項后，按“確認”鍵進入“高壓消磁”屏（見圖十六）。圖十六“消磁相別”、“消磁時間”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。消磁相別：設置消磁相，可選高壓AB、高壓BC。消磁時間：設置消磁過程中，每個消磁工況充電時間，一般設置為30S～180S，根據變壓器容量視情況增加或減少。參數設置完成后，選中“啟動消磁”項后按“確認”鍵開始消磁（見圖十七、圖十八）。圖十七圖十八

變壓器直流電阻及變壓器變比組別測試儀北海
北海直流電阻測試儀 簡稱直阻儀、又名直流電阻儀、變壓器直流電阻測試儀等。直流電阻測試是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目、能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。也是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。同時，類似干式變壓器，非晶合金變壓器，由于低壓線圈采用銅箔繞制，電阻值極低，給測試帶來了較高的精度及分辨率的要求。在通常情況下，用傳統的方法（電橋法和壓降法）測試變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了滿足感性線圈直流電阻快速測試的需要，提高直流電阻的測試精度、縮短測試時間以及減輕測試人員的檢測負擔而研制開發了本款直流電阻測試儀，對此本儀表設計了 輸出電流范圍為10A，解決了低值電阻測試的難題。同時針對互感器等高阻值試品，本儀表還將直流電阻測試量程擴展至1MΩ，是測試變壓器繞組以及大功率電感設備直流電阻的理想設備。本儀器還采用5.6寸彩色LCD顯示，操作界面簡潔美觀，內置可充鋰電池及充電電路，以高速微控制器為核心，結合高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路設計方面具有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。以實現高精度、高穩定性、高速測試，還具有自檢、自動放電、輸出電流大、量程寬、抗干擾能力強、充放電速度快、數據分析處理、放電指示等特點。二．技術規格功 能 變壓器繞阻電阻測試、低電阻測試、等電位連接電阻測試、金屬連接電阻測試、微歐計電 源 內置：14.8V 7800mAh可充鋰電池；外接：AC 220V/2A 50Hz/60Hz測試方式 四線法充 電 器 16.8V/2A充電器顯示模式 5.6寸LCD彩屏，640dots×480dots，顯示域116mm×88mm測試接口 I+（電流正）、I-（電流負）、U+（電壓正）、U-（電壓負）輸出電流 10A、5A、1A、400mA、200mA、40mA、<5mA（恒壓12V）量 程(市電220V) 500μΩ~1.5Ω （恒流 10A檔 ）1mΩ~4.4Ω （恒流 5A檔）10mΩ~22Ω （恒流 1A檔）25mΩ~55Ω （恒流 400mA檔）200mΩ~110Ω （恒流 200mA檔）1Ω~550Ω （恒流 40mA檔）10Ω~1MΩ （恒壓 12伏 <5mA）量 程（內置電池） 500μΩ~200mΩ （恒流 10A檔）1mΩ~800mΩ （恒流 5A檔）10mΩ~12Ω （恒流 1A檔）25mΩ~30Ω （恒流 400mA檔）200mΩ~60Ω （恒流 200mA檔）1Ω~300Ω （恒流 40mA檔）1Ω~1MΩ （恒壓 12伏<5mA） 分辨率 0.1μΩ測試精度 恒流檔±0.1%±2dgt; 恒壓檔±2%±2dgt (23℃±5℃，80%RH以下)超量程提示 --OL--放電提示

變壓器直流電阻及變壓器變比組別測試儀北海 <北海>天正華意電氣設備有限公司

變壓器直流電阻及變壓器變比組別測試儀北海
北海直流電阻測試儀 變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的ZSR50型直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。二、主要技術指標項目 技術指標及參數 備注測試電流 <5mA、2.5A、5A、10A、20A、50A 測量范圍 50μΩ～400mΩ （50A）100μΩ～1Ω （20A） 500μΩ～2Ω （10A）1mΩ～4Ω （5A） 2mΩ～8Ω (2.5A） 10Ω-20KΩ （<5mA） 小分辨率 0.1μΩ 準確度 ±(0.2%+2字) 顯示 液晶顯示器 電阻顯示有效數字為 4 位數據存儲 1000組 工作環境 環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露 電源 AC 220V±10V，50Hz±1 Hz 保險管 10A 功耗 1000W 外形尺寸 長400mm×寬225mm×高350mm 重量 儀器：13Kg 線箱:6.5Kg 三、功能特點1、整機由高速單片機控制，自動化程度高，操作簡便。 2、儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。 4、具有聲響放電報警，放電指示清晰，減少誤操作。5、響應速度快。6、智能功率管理技術，儀器總工作在小功率狀態，有效節能，減少發熱。7、320X240點陣的超小像素點的65K真彩色液晶，8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲10、自帶面板式微型打印機，可漢化打印測量結果

---
