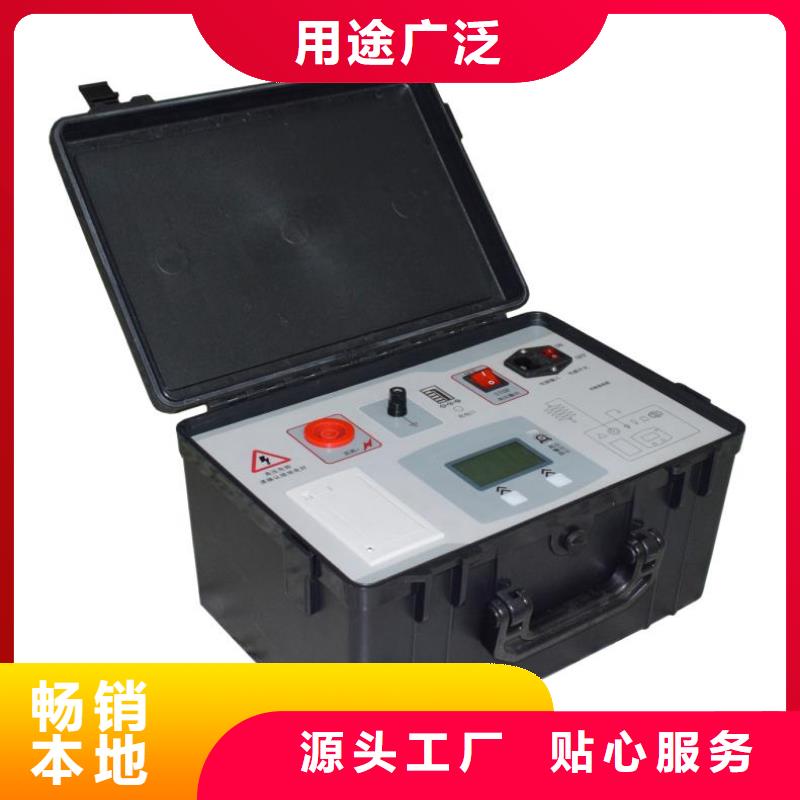

畢節非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

<畢節>天正華意電氣設備有限公司 畢節避雷器直流測試儀量大從優

畢節非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

<畢節>天正華意電氣設備有限公司 畢節避雷器直流測試儀量大從優

畢節非線性電阻測試儀常規試驗試驗一、電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接；短接功率柜的直流輸入和交流輸出；把滅磁開關柜里面過壓及滅磁回路中的二極管或者可控硅陰極陽極短接；斷開電壓電流變送器以及軸電壓抑制回路的輸入端的接線；徹底檢查端節點可靠性，使用表筆依次測量各短接點。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。3、通過觸控方式在LCD屏上，選擇“AC 100mA”將漏電流門限值選定100mA內；把定時時間可以任意選定（定時范圍5-180s）或不選；將面板上的測試電纜與控制柜銅排牢固連接。4、屏幕觸控按“設置”按鈕，儀器面板上按下“啟動”按鈕。調節電壓旋鈕，升高輸出電壓，LCD屏上顯示輸出電壓值和漏電流值。若漏電流值未超限，則定時時間完成后，測試裝置自動復位后，手動旋轉電壓調節旋鈕至 點；若漏電流超過閾值，儀器發出報警信息，手動調節電壓旋鈕至 點后，按下復位按鈕停止測試。耐壓試驗要求：交流試驗電壓應為50Hz的正弦波，在規定試驗電壓下持續時間1分鐘，在承受交流耐壓試驗電壓值的時間內，應不被擊穿、不產生絕緣損壞或閃絡現象。試驗電壓按分類：（1）額定勵磁電壓小于等于500V的：出廠試驗為10倍額定勵磁電壓，小值不得低于1500V；交接試驗電壓為85%出廠試驗電壓，且小值不低于1200V；定期檢驗電壓為85%交接試驗電壓，且小值不低于1000V。（2）額定勵磁電壓大于500V的：出廠勵磁電壓為兩倍額定勵磁電壓+4kV；交接實驗為85%出廠試驗電壓；定期檢驗試驗電壓為85%交接試驗電壓。

<畢節>天正華意電氣設備有限公司
畢節避雷器直流測試儀量大從優 <畢節>天正華意電氣設備有限公司

畢節非線性電阻測試儀設備常見故障及維護1、設備維護時，為防止意外情況發生請先了解主電路原理或聯系設備廠家。 2、非專業人員請勿打開設備。打開設備方法:將設備頂蓋四角灰色部分方塊 沿縫隙向上輕輕翹起擰掉下面的螺絲將上蓋整個打開3、當開啟電源表頭不亮?xí)r請檢查電源線連接是否可靠電源插座內置保險是否熔斷更換保險(3A):將電源進線插孔下的小盒子拉出更換外露的保險管沒有外露的保險管是備用的;4、當開啟電源時其中一個表頭不亮請檢查內部連接是否可靠(表頭供電為220V請注意)還有可能是表頭自身損壞; 5、測量不準問題若是電壓不準請按前述方法重新校驗電源諧波大也會造成同步采樣不準導致顯示不準，請改善電網供電;若是電流不準除校驗外請檢查內部取樣電阻是否損壞;或是主板有故障;6、沒有漏電流顯示: 的可能是測試線不通請檢驗 ；有電壓顯示無電流顯示可能是測試線斷開或內部線斷開;另外可能是表頭信號線不通或漏電流設定按鈕(紅色或綠色)損壞; 是主板故障;請逐一檢查;7、漏電流顯示的不是測試數據:可能原因一是表頭連線松動二是用于漏電流設 定功能的電位器損壞;三是主板故障;8、電壓表不顯示:可能原因一是內部表頭連線松動二是輸出短路三是內部衰減板及主板連線不通或主板故障;9、請注意環境濕度對本設備的影響下圖為電壓與相對濕度使用對照表.請參考 使用;

畢節非線性電阻測試儀技術指標1.電源：內部鋰電池供電或DC8.4V適配器2.測量范圍：泄漏電流： 0-20mA（可擴展）；（選配：電流鉗式傳感器0-20mA。）電壓： 30-250V（可擴展）；（選配：電場強度輸入范圍：30kV/m~300kV/m。）角度：0-360o阻性電流：0-20mA（可擴展）；容性電流：0-20mA（可擴展）；3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流：全電流波形、基波有效值、峰值。泄漏電流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 負峰值Ir-。容性電流基波。電壓：電壓波形、電壓有效值。相角差、功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>1500米（可擴展）6.鋰電池參數：充電時間 > 2.5小時 連續工作時間 > 7小時間斷工作時間 > 7×24小時7.整箱尺寸： 主機42cm×34cm×18cm 8.整箱重量： 主機7.5kg四、儀器面板介紹圖2　測試儀面板如圖2所示，測試儀分為主機和單元（UNIT）兩部分。單元：采集PT二次側電壓或采集B相感應板電場強度信號（選配），共計2種電壓采集方式。主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流通過計數器兩端采樣，也可以通過電流鉗鉗避雷器接地線采樣（選配），共計2種電流采集方式。通信方式：兩機之間的通信可選擇有線同步，無線同步二種同步方式。也可以用無電壓方式軟件模擬電壓，將不需要使用單元。共計3種同步通信方式。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（電流計數器兩端采樣、電壓PT二次側取樣）圖3測試線接線方法如圖3所示，請先接主機電流線（航插4芯引出4根線），接入主機航插，再接黑線到計數器下端地線，然后分別按黃綠紅顏色線接入A、B 、C相避雷器下端計數器上端。再接單元的電壓線（航插5芯引出4根線），接入單元航插，再接PT二次測量端，分別按黃綠紅黑顏色線接入二次側測量端的A、B、C、O，一定要小心謹慎接線以避免PT二次或試驗電壓短路。

<畢節>天正華意電氣設備有限公司 畢節避雷器直流測試儀量大從優
畢節避雷器直流測試儀量大從優 <畢節>天正華意電氣設備有限公司

畢節非線性電阻測試儀技術指標3.1 直流1mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.0～30.0kV 電流0～1000μA ⑵ 測量范圍：電流0～1000μA 電壓：0.0～30.0kV⑶ 分辨率：電流1uA 電壓：0.1kV⑷ 測量準確度：±1.5%3.2直流10mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.01～0.5kV 電流0～50mA⑵ 測量范圍：電流0～50000μA 電壓：0.0～5000V⑶ 分辨率：電流0.1uA 電壓：0.01kV⑷ 測量準確度：±1.5%3.3 其他參數⑴ 具有殘壓自動泄放功能⑵ 具有打印功能⑶ 電源供電方式：免維護高能鋰電池組⑷ 環境溫度： -10℃～+50℃ 相對濕度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 儀器面板圖圖1 儀器面板布局圖1.儀器外箱：高強度ABS密封箱2.直流端子：直流高壓正輸出端子3.接地端子：直流高壓負輸出端子，同時用作接地端子，試驗時必須可靠接地4.充電接口：內置電池充電口，必須使用附配的專用充電器5.電量顯示窗：內置電池的電量顯示6.高壓輸出開關：置于OUT時允許在測量時輸出高壓，置于OFF時禁止輸出高壓7.工作電源插口：儀器可外接220V市電作為供電電源8.保險管座：用于安裝市電方式工作時的保險管9.工作開關：儀器工作電源開關10.高壓輸出聲光報警提示：當儀器輸出高壓時發生聲光報警提示現場操作人員11.按鍵：儀器操作功能按鍵12.液晶屏：儀器工作與測試狀態顯示13.打印機：測試數據的即時打印

畢節非線性電阻測試儀目前，發電廠、變電站的直流電源系統基本上都能按照相關標準進行設計，保證2-4個級差，但現場運行的直流斷路器級差配合是否滿足選擇性保護的要求，檢修維護人員因不具備相應的測試手段和工具，無法進行試驗驗證，這就給電力系統留下隱患，為此我公司推出了一種適合變電站現場使用、方便攜帶、自動化程度高的直流電源保護級差配合測試儀，以方便運行維護部門對直流保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網可靠運行。本測試儀適用電壓等級DC110V、DC220V的直流電源系統適用。二、功能特點及技術參數1、功能特點整個系統分上位機顯示、控制和下位機執行、保護兩部分。采用集中控制的方式，提高系統的性和便捷性。1、采用100M數據采集卡，VC開發平臺，采樣速率高，準確可靠。2、計算機控制，全漢化圖形界面，操作簡單，使用方便。3、具有小電流預估和短路校驗兩種工作模式。4、純大功率電阻負載，線性度好，精度高，輸出調節采用了大功率開關管以實現無觸點調節。5、可存儲大量數據（具體視硬盤容量而定），實現電子存檔；報表打印輸出，歷史記錄快速查找，方便分析。 2、技術參數1、工作電源：AC220V，50Hz2、電壓等級：DC110V/DC220V3、電壓精度：±0.5%4、電流精度：±1%5、預估精度：±5%6、延時時間量程：0~1s7、延時調節精度：0.1s8、錄波分辨率：12位9、裝置外形尺寸：185*427*380mm3、使用要求及外觀說明3.1 現場條件1）具有固定或移動配電盤，配電盤設有單相220V交流輸出，輸出功率不小于1KW，輸入有自動空氣開關保護。2）現場具有直流電源系統配套的蓄電池組。3.2對操作人員要求1）帶手套、佩戴防護眼鏡；2）攜帶常用五金工具和萬用表。3.3短路測試及注意事項1）測試流程

<畢節>天正華意電氣設備有限公司
畢節避雷器直流測試儀量大從優 <畢節>天正華意電氣設備有限公司

畢節非線性電阻測試儀TH-2002消諧電阻器參數測試儀非線性電阻使用說明書青島天正華意電氣設備用限公司1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。

<畢節>天正華意電氣設備有限公司 畢節避雷器直流測試儀量大從優

畢節非線性電阻測試儀目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其他直流保護電器動作特性不匹配帶來的隱患，國電電網公司規定，對于新裝或正在運行的直流保護電器，必須保證其直流回路級差配合的正確性。DL/T5044-2014《電力工程直流技術設計規程》規定，變電站直流系統中的直流斷路器的級差配合方案應滿足選擇性保護的要求。《 電網公司十八項電網重大反事故措施》第5.1.1.10條：變電站饋出網絡應采用輻射型供電方式，嚴禁采用環狀供電方式。第5.1.1.15條：除蓄電池出口總?cè)蹟嗥魍庵鸩綄F(xiàn)有運行的熔斷器更換為直流專用斷路器，當直流斷路器與蓄電池組出口總?cè)蹟嗥髋浜蠒r，應考慮動作特性的不同，對級差作適當調整。《 電網公司防止變電站全停十六項措施》第8.3.1條規定：對新建或改造的變電站直流系統應在投運前由施工單位做直流斷路器（熔斷器）上下級級差配合試驗，合格后方可投運。保護電器如何正確選型及上下級之間選擇性保護的配合問題，直接關系到能否把直流電源的故障限制在小范圍內，這對防止事故擴大和設備嚴重?fù)p壞至關重要。電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

<畢節>天正華意電氣設備有限公司 畢節避雷器直流測試儀量大從優 畢節避雷器直流測試儀量大從優 <畢節>天正華意電氣設備有限公司

畢節非線性電阻測試儀避雷器是電網中保護電力設備免受過電壓危害的重要電器設備，其本身運行狀況的好壞將直接影響到電力系統的。通常通過避雷器監測儀監測避雷器的動作及泄漏電流，由于密封不良，監測儀在運行中可能進入水分或潮氣，使內部元件銹蝕，或其他原因造成監測儀計數器不能正常動作，泄漏電流指示不準。所以《規程》規定，應每年對避雷器監測儀檢查一次。我公司研發的避雷器在線監測儀測試儀主要用于校驗各種避雷器計數器動作的可靠性及監測儀泄漏電流表頭的良好性。本儀器采用觸摸屏與按鍵雙重操作方式，滿足不同用戶的使用習慣。具有動作測試、電流校驗、計數器歸零、大容量數據存儲、U盤導出等多種實用功能，自動化程度高。并可通過快捷鍵進行一鍵測試，使用方便。計數器校驗適用于閥型避雷器（包括炭化硅普通閥型及炭化硅磁吹閥型及氧化鋅避雷器中放電記錄記錄器放電動作的檢查和校驗）。監測儀電流表校驗適用于3mA～20mA儀器符合電力行業標準《DL474.5-92現場絕緣試驗實施導則－避雷器試驗標準》的要求，適用于發電廠、變電所現場及修理車間、試驗室等各種條件下的試驗，本儀器采用手持式設計，外型美觀，攜帶方便，它替代了傳統的笨重測試儀器和測試方法。用于避雷器計數器的動作試驗，深受廣大專業人員的歡迎。二、儀器介紹1、觸摸屏：顯示儀器各種界面、選項、測試結果等，并可進行觸摸操作。2、按鍵：執行各種儀器操作。：儀器開關，執行開關機操作，開機：在關機狀態下，按此鍵，儀器開機。關機：長按此鍵，等屏幕變黑后松開此鍵，關機完成。：復位按鍵，執行儀器復位操作，使儀器回到待機狀態。：確認按鍵，執行確認操作。：計數按鍵，動作測試快捷鍵，長按此鍵按默認值進行動作測試。：返回按鍵，執行返回操作。：上下左右方向鍵，移動光標，或修改數值。提示：本儀器為觸屏與按鍵雙重操作功能，觸屏操作：直接通過觸摸屏操作，選擇某項功能；按鍵操作：通過按鍵將光標移動至該功能圖標后，按確認鍵進行選擇。以下本文中所述，選擇某項功能或選項，通過此兩種方法都可以實現，下文將不再贅述。

畢節非線性電阻測試儀工作原理說明測試臺接通電源，由“電壓調節”的調壓器調整輸出電壓給高壓變壓器變壓器輸出的高壓，經二極管整流后，產生5HZ或50HZ底寬10mS的正弦半波電壓輸出到A.K兩端連接到被測器件兩端;同時峰值電壓經1000/1的比例衰減后輸入到控制電路，峰值電流經取樣電阻取出輸入到控制電路。由控制電路處理后，其峰值輸出到電壓.電流表頭進行顯示。七、使用方法1、通電前先確定“電源”及“測量“按鍵處于抬起狀態，然后連接電源線應保證電源線有可靠的接地;2、將測試線“A”連接到設備輸出的“A”接線端口“K”端連接到設備輸出的“K”接線端口;3、先確認“電壓調節”旋鈕調到零位（旋鈕逆時針方向到底為零位），將測量按鈕置于關閉狀態(指示燈不亮);4、開啟“電源”按鈕，設備帶電，電壓表頭數碼管顯示“0.00”；電流表 頭數碼管顯示“0.00”（低檔）；5、設定漏電流保護:按住保護設定的紅色按鈕，觀察漏電流表頭顯示數值顯示的數值即為保護的設定值。旋轉“保護設定”的灰色旋鈕可以調整數據，順時針方向增加顯示數值；松開紅色按鈕，既設定相應漏電流保護值。6、將被測元件正確接入A-K兩端，設置好正、反向測試。正向：陽極A為高壓，陰極K為低壓；反向：陽極A為低壓，陰極K為高壓。7、輕輕按下去“測量”開關，“測量”開關指示燈亮。順時針緩慢調節 “電 壓調節”旋鈕，并觀察電壓表頭上顯示出的變化電壓值，直至達到測試值為止，同時觀察漏電流顯示表頭上的漏電流值；測試完立即將電壓調零，并作相應記。8、換向測量，需將“電壓調節”逆時針調到底，電壓降為零換向開關選擇到“反向”狀態;(當有輸出時“K”為高壓端“A”為低壓端)，再重復上述“5”的測量操作;若在高壓下直接選擇“反向”操作是極其危險的，使用時請?zhí)貏e注意；9、當更換被測器件時同樣將“電壓調節”逆時針調到底，電壓降為零并按起 “測量”按鈕，即關掉測量再進行更換被測的操作。不關測量進行操作比較危險;10、測試時當被測器件漏電流大于保護設定漏電流時(如設定保護漏電流為 12.9mA當測試漏電流達到12-13mA)，保護電路動作，同時“保護”紅色指示燈亮起主電路斷開不再有高壓輸出;恢復測試須將“電壓調節”調至零位再按“復位”，電壓沒有調零前無法使“復位”按鈕動作。復位后設備將恢復到測量前狀態;

<畢節>天正華意電氣設備有限公司

畢節非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險陷。儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.儀器標準配置不帶高能鋰離子電池，可選配內置。2.5.7寸320×240液晶顯示器高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。3.適用于避雷器帶電、停電或試驗室等場所使用。4.三種試驗方式。支持有電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準；還可以選配感應板方式，通過感應電場強度來找電壓基準。5.電流、電壓傳感器完全隔離，可靠。分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據。6.儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。7.內部配置存儲器，可掉電存儲200組試驗數據。8.選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。9.可進行抗干擾計算，補償A、C兩相電流受B相偏差。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。避雷器泄露電流測試儀發電機滅磁過壓保護測試裝置滅磁過電壓保護器交直流參數測試儀過壓滅磁保護器特性測試儀滅磁過壓直流氧化鋅特性測試儀氧化鋅避雷器直流參數測試儀全自動避雷器泄露電流表校驗儀消諧電阻器特性參數測試儀氧化鋅避雷器直流參數測試儀 氧化鋅非線性電阻測試儀氧化鋅閥片檢測儀水電站勵磁非線性電阻測試儀壓敏過電壓保護裝置測試儀壓敏式過電壓保護裝置測試儀壓敏式過電壓保護測試儀壓敏式過電壓保護器測試儀

<畢節>天正華意電氣設備有限公司
畢節避雷器直流測試儀量大從優 <畢節>天正華意電氣設備有限公司

畢節非線性電阻測試儀、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；如圖1所示圖12、打開電源開關，儀器軟件啟動完成進入測試界面后進入測量選項。3、按照消諧器類型進行測試，先選擇要測試的電流檔位，再根據儀器右側菜單選擇“自動”或“手動”模式，點擊“啟動”完成測試；如選擇“手動”模式，則需要點擊“↑增加”或“↓減小”手動調節電壓。4、啟動設備后，設備對消諧器施加試驗電壓，當通過消諧器的電流等于試驗值時，測量工頻電流（峰值/2）下的電壓 U（峰值/√2）值。電流選擇：點擊屏幕上的電流選項，選擇所需要檢測的電流檔，儀器自動測試所選電流檔對應的電壓值繪制伏安特性曲線。5、打印結果：點擊“打印”按鈕，打印機將自動輸出本次測試結果。六、消諧電阻器主要電氣性能參數表技術參數系統標稱電壓 10kV（6kV） 35kV（20kV）工頻電流1mA（峰值/ 2）下電壓U 1mA（峰值/ 2）V 280～350 800～1000工頻電流10mA（峰值/ 2）下電壓U 10mA（峰值/ 2）V 800～1000 2000～2500直流電流 1mA 下的直流電壓 280～350 800～1000直流電流 10mA 下的直流電壓 800～1000 2000～2500非線性系數 α 0.3～0.45 0.25～0.40工頻放電電壓a 下限 1500 3000上限 2200 4000a工頻放電電壓僅適用于并聯限壓間隙的碳化硅消諧器。備注：非線性系數計算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事項1、在測試狀態下儀器有高壓輸出，禁止接觸被測試品。2、一定要在斷電情況下，更換測試件，進行下一組測試。 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀

<畢節>天正華意電氣設備有限公司 畢節避雷器直流測試儀量大從優
<畢節>天正華意電氣設備有限公司

畢節非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。 滅磁及過電壓性能測試儀 勵磁系統的滅磁及過電壓測試儀 勵磁系統滅磁及過電壓測試儀 勵磁系統滅磁過電壓性能測試儀 勵磁系統滅磁及過電壓性能測試儀 發電機滅磁過壓保護裝置 滅磁過電壓測試裝置 發電機綜合特性測試儀 滅磁過電壓和耐壓測試儀 滅磁過壓直流特性測試儀

畢節避雷器直流測試儀量大從優

畢節非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.彩色觸摸屏：800×480的7寸高清彩色觸摸屏、人機對話。2.無線距離大：兼容無線同步，無線傳輸信號超過1500米，選配可達到5000米。3.同步方式多：支持485有線同步、無線同步；無電壓方式通過軟件計算找到電壓基準三種同步方式。4.帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。5.大量程采集：電壓采集范圍0-250V，電流采集0-20mA。6.三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。7.可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，可靠。8.電壓方式可選：支持取三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣。9.電流方式可選：可以用線接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。10.標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況220KV及上電壓等級需要。11.內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。12.高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。13.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。14.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。15.U盤導出試驗數據：配有U盤導出數據功能，導出word文件。16.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。17.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。18.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。19.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。20.中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。21.攜帶方便：主機和單元兩部分組成，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。22.具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。

<畢節>天正華意電氣設備有限公司 畢節避雷器直流測試儀量大從優

畢節非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.彩色觸摸屏：800×480的7寸高清彩色觸摸屏、人機對話。2.無線距離大：兼容無線同步，無線傳輸信號超過1500米，選配可達到5000米。3.同步方式多：支持485有線同步、無線同步；無電壓方式通過軟件計算找到電壓基準三種同步方式。4.帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。5.大量程采集：電壓采集范圍0-250V，電流采集0-20mA。6.三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。7.可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，可靠。8.電壓方式可選：支持取三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣。9.電流方式可選：可以用線接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。10.標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況220KV及上電壓等級需要。11.內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。12.高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。13.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。14.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。15.U盤導出試驗數據：配有U盤導出數據功能，導出word文件。16.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。17.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。18.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。19.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。20.中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。21.攜帶方便：主機和單元兩部分組成，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。22.具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。
