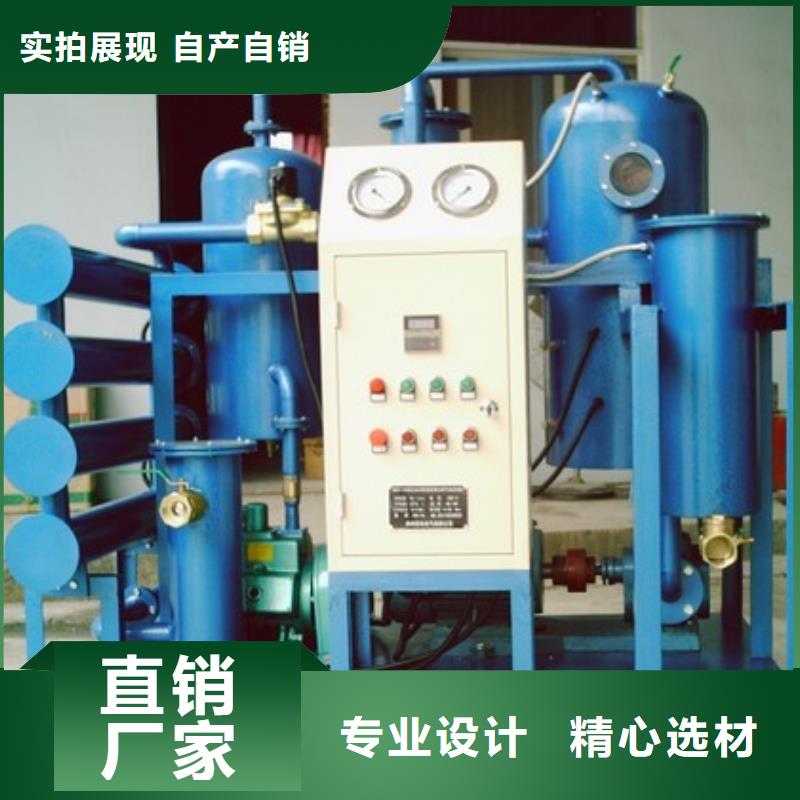

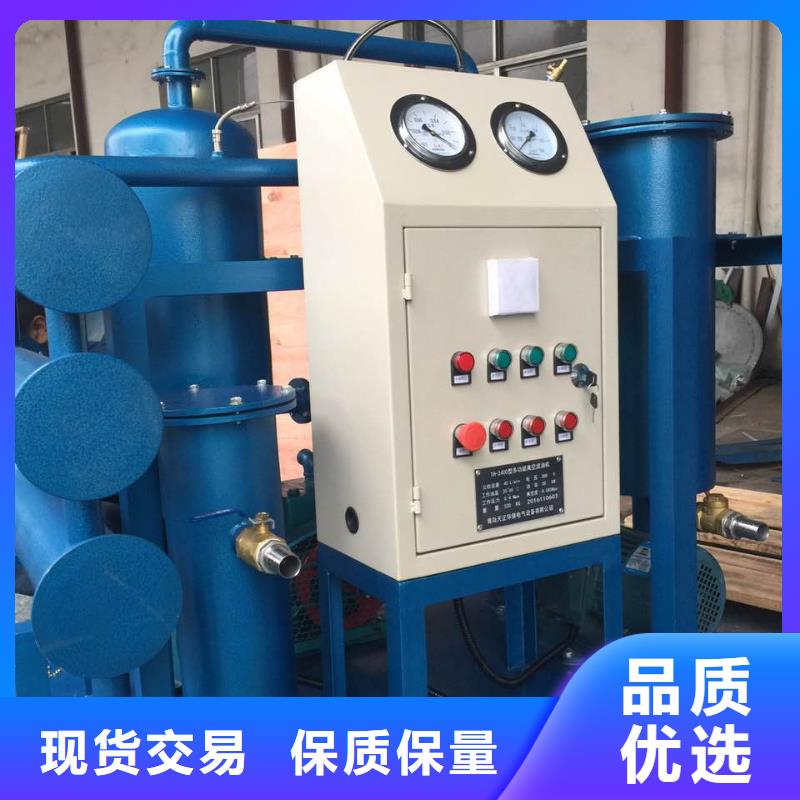

畢節濾油機真空濾油機用途：用于不合格的潤滑油、透平油、柴油、液壓油、白油、抗磨油、機油等絕緣用油的再生凈化處理。. 300 真空濾油機的主要性能特點：①我公司從日本引進當今世界上 進的低溫油水分離技術，能有效去除油中的分子水。②采用日本進口高分子材料做濾芯，能有效去除油中的雜質，使用壽命長(可達十年)，在使用過程中不需要添加任何添加劑，經處理后的油品含雜質粒度≤5微米，清潔度達到NAS6級。③加熱系統采用航空材料，保證加熱均勻，油溫可控制在0～80℃之間任意調節不會使油品出現碳化現象。④采用立體閃蒸技術和聚集分離相結合的脫水方式，經我公司處理后的油品能達到含水量小于5PPM。 ⑤本機采用整機全自動自鎖保護能實現在線運行達200小時以上。.主要特點說明：① 過濾系統采用多級過濾加分子吸附技術，濾芯逐級加密，保證過濾精度；所有濾芯全部采用日本進口濾材，能反復使用，無需頻繁更換，比國產濾材壽命更長，精度更高。②低溫油處理技術常規的聚集分離和閃蒸能有效的去除油中的常態水，而分子水不易去除；而微水對油品的影響也很大，不但造成油品處理后不達標，而且很容易再次乳化，使用期也很短；我公司引進日本低溫油處理技術就輕易解決了分子水去除的難關，使油中的微水徹底去除，不但油品達標迅速，而且使用期更長，從而更有效保護機械設備，延長檢修周期。

<畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家

畢節濾油機雙級真空濾油機技術方案及配置 一、技術特性及配置介紹：1、凈油能力：150L/min 2、適用于： 1）變壓器油的脫氣，脫水和過濾雜質2）變壓器的絕緣干燥及現場絕緣油處理3）電氣設備的真空注油4）符合標準：DL/T521—2004 《真空凈油機驗收及使用維護導則》3、基本參數：序號 項目 技術參數、配置、性能介紹1 流量 150L/min 9000L/h2總功率（KW）96KW3 工作真空度-0.06～ -0.099MPa 4真空壓力≤100 Pa5 含水量 ≤3 ppm6工作油溫20～ 80℃7 工作壓力≤ 0.5MPa8 電源 380V/50HZ(三相四線)9過濾精度≤1μm10進口管徑Φ 50mm 11防護等級儀器儀表防護等級IP65 12噪音≤ 70dB13出口管徑Φ 50mm 14油進出軟管10m 15連續工作時間≥ 200h16平均無故障時間 ≥ 8000h17處理后油質量指標⑴ 凈化油中含水量： 原油≤ 50 PPm ；凈化油≤ 5PPm（GB/T7600）⑵ 油中含氣量：≤ 0.1％ (GB/T423)⑶ 過濾精度：≤5μm ⑷ 機械雜質 無 (GB/T511)⑸ 擊穿電壓 原油＞15KV⑹ 凈化油＞擊穿電壓＞75kV（球級）（DL/T521）13制造標準⑴ 電力部行業標準DL/T521-2004；⑵ 機械工業部JB/T5285-2001。14真空濾油機外觀 真空脫氣罐、電加熱器、冷凝器支撐鋼架等裝備質量應完整無損，連接無松動。焊接部位無焊瘤、毛刺、銹斑，產品表面采用噴塑工藝，采用不銹鋼螺栓進行連接，表面應光潔明亮。

<畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家

畢節濾油機抗燃油專用濾油機用途及特點：用途:TH系列抗燃油專用濾油機能快速脫除磷酸脂抗燃油中的大量水分、氣體和雜質，以及乙炔、氫氣、甲烷等油液中的有害成份；同時還能有效去除油液中的酸性物質、膠質及色素，使凈化后的油液基本達到新油指標，重復使用。特點: TH系列抗燃油專用濾油機采用純物理處理方法對油液進行脫水、脫氣、脫酸、脫色及除雜處理，不影響油液的組份及使用性能。同時它集油液的精密過濾、脫水、脫氣、真空立體蒸發技術和自動化控制技術于一體，操作簡單、運行、可靠。能有效保證用油設備正常運行，避免事故發生。1、 設備與油液相接觸的管道及罐體均采用S316不銹鋼材料制作，所有密封件均采用耐油、耐腐蝕、耐高溫，并與油液相容的聚四氟乙稀材料。2、 設計上充分考慮到磷酸脂抗燃油的特點，低溫運行、純物理凈化，不會給油品帶來任何損壞。3、 濾除雜質能力強。采用具有復合微孔結構的過濾材質，耐腐蝕耐高溫，機械強度好，使用壽命長，能深層次的濾除油中的細微顆粒。4、 脫水、脫氣能力極強。設備采用特制個性化的聚結分離器對油液進行破乳化處理，能快速脫除油液中的大量水分；同時采用大排量的真空泵對系統進行抽真空處理，保證了能將油液中蒸發出的水蒸氣及其它氣體快速排出；5、 除酸、脫色能力極明顯。設備采用吸附劑對油液進行除酸、脫色處理，能有效去除油液中的酸性物質、膠質及色素。6、 設備設有完善的保護裝置。通過各執行原件對設備的溫度、壓力、真空度、停電、超壓、欠壓、過載等實施保護，能有效保證設備正常運行，防止事故發生。7、 設備操作簡單，運行可靠，完全可實現無人值守。8、 對真空分離器內蒸發出的高溫高熱水蒸氣及其它氣體進行冷凝除水、干燥處理，增強設備的有效輸出功率，大大延長真空泵的使用壽命。9、 設備為整體集裝式，所有部件固定在一個底盤上，并底盤下裝有便于移動的滾輪。設備上還設有便于移動的吊環，使其設備外型美觀、結構緊湊、輕便、便于移動、安裝和維護方便、更換濾芯及其它部件便捷。

<畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家
<畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家

畢節濾油機數字顯示式智能溫控儀數顯式智能溫控儀可使加熱溫度在所需要的范圍任意設定上限、下限，改變了傳統指針式溫控儀只能設定一個加熱點的缺陷，避免加熱系統在臨近加熱點頻繁跳動，油品受熱也更均勻，并且能在0～80℃之間任意調節，即時溫度以數字顯示，更直觀監控油品的即時溫度。⑥液位加電磁閥相結合目前國產部分濾油機一般采用單一的電磁閥控制，這種控制方式很不穩定，經常會產生跑油，這樣不僅會污染真空泵油，使真空泵的使用壽命縮短，油從真空泵里漏出來還會污染工作場地的環境。我們采用紅外線加電磁閥相結合的有效控制，使濾油機運行更穩定，并且不會產生油從真空泵漏出的現象，從而實現全自動在線濾油的性，真正達到了人機分離。⑦可靠的保護裝置為保障設備運行，本機主要采取了以下保護措施： ①加熱器采用了油位檢測裝置，當加熱器無油時將對其進行鎖定，防止因誤操作而干燒。② 設有超壓保護裝置，當設備因故超壓時將及時停車，直到故障排除設備才能啟動。③電氣設有過載、缺相、漏電保護裝置。④整個電氣系統完全聯鎖控制，保證設備運行，可實現無人值守在線濾油。⑧低能耗設計由于我國南北地域冬季溫差極大，真空濾油機工作時的能耗主要體現在其加熱功耗上，作為節能降耗設備，在保證其油凈化效果的基礎上，其本身的能耗也是很重要的；為實現真正意義上的節能降耗，為客戶實現經濟效益的 化，我公司根據多年的設計經驗及考證產品在各行業和各地域的實際運行情況，不斷更新技術和改進，使我公司產品既能保證優良的凈化能力，同時其設備本身能耗在合理范圍內得以降低。

畢節濾油機安裝調試1、將本機進油管接設備要處理的油箱排油口，出油管接在另一油箱 2、按機器總功率的大小接好三相四線電源，并使排油泵轉向與箭頭指向一致。3、點動進油泵應無卡阻和偏心振動現象。4、檢查各油、路應無泄漏。六、操作方法1、先接好進出油管子，再接好電源線，點一下開關，看電機的轉向。2、開啟進油閥，啟動排油泵。3、停機時先停關進油閥，待余油排完后停排油泵，關開關。七、注意事項1、若條件許可，本機的進油口接到儲油箱的點，以便固體污染物和水的順利濾除。2、本機采用了多級過濾，當雜質較多時，應多將油待循環過濾數遍后方可。溫濕度巡檢儀由真彩TFT液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成。?可配備不同類型的智能通道板，根據應用要求選擇?內置大容量FLASH，可通過U盤快速將FLASH中的數據轉儲到計算機中。內置的FLASH的容量為64M，8通道時若1秒記錄一次可記錄1040小時，20秒記錄一次可記錄8650天 ?？?秒記錄一次所有通道的數據，記錄間隔在1秒-50秒間自由設定，（超過50秒時可選1分鐘，5分鐘，10分鐘，30分鐘，60分鐘）。非循環和循環兩種記錄方式。?數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面?追憶曲線讀數光標功能?測量、顯示、記錄精度±0.05％ FS?可組態8點報警功能二、型號規格1 2 3 4 5 TH-05/ S V T USB?1：通道數 1～24通道?2：通訊接口S0：無通訊接口S1：RS232接口S2：RS485接口?3：儀表電源V0：220V ACV1：24V DC?4：輸出繼電器數量?5：USB：USB接口三、技術規格3.1 顯示?320×234分辨力，視域尺寸103×79（mm）?數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面?基本誤差小于±0.5％F·S，數字顯示范圍-19999~45000?實時曲線記錄間隔1秒~60秒，對應整屏曲線時間300秒~300分?追憶曲線記錄間隔從1秒到50秒連續可設超過50秒時可選1分鐘，5分鐘，10分鐘，30分鐘，60分鐘。可選擇循環或非循環兩種記錄方式

<畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家

畢節濾油機加熱系統 ⑴ 配備有充足的加熱功率，采用電加熱；⑵ 配置有自動恒溫控制裝置；⑶ 設置有加熱保護功能裝置；⑷ 完全杜絕加熱系統無油加熱，加熱系統與真空系統、排油系統三位一體聯鎖，只有當真空泵、油泵都啟動后才能啟動加熱系統，避免油溫過高損壞設備。⑸ 溫度控制采用區間控制，避免油溫達到設定溫度值接觸器頻繁啟動，限度延長電器使用壽命。⑹ 優化的加熱裝置設計，有效地杜絕了濾油過程中有害氣體的產生，形成可靠的加熱系統，化的管路設計確保無“死油區”，而油溫可在10 ～100 ℃之間任意調節，恒溫加熱。同時，根據氣候不同，設置有自動和手動加熱方式供選擇。 ⑺ 采用輻射間接加熱技術較低的表面熱負荷可以保證油在加熱過程中不會局部過熱。排油系統 ⑴ 基本要求：手動盤車，無卡阻現象，運轉時，軸封不漏油，技術指標達到標準；⑵ 油泵選用國內品牌。⑶ 電機 選用國內品牌電機.⑷ 油泵經精密加工手段，采用獨特密封方式，確保油泵無泄漏；既使在整機系統處于極限真空，油泵出油照正常，確保整機性能穩定，提高油品處理效率。真空分離系統 雙級真空分離罐，可靠的真空分離技術，由霧化器、反應器、分離室，聚油箱、抽氣室、觀察窗、液位器組成；霧化器：將進入真空分離系統的油霧化，噴射到反應器上；反應器：由多個反應環組成，讓噴射到反應器上的油霧形成油膜，讓油中的水分、氣體盡可能的揮發，大大提高脫水脫氣的效率；分離室：位于反應器與聚油箱之間，油液在此區間運行時、水分、氣體、與油液再一次分離；聚油箱；將分離了水分、氣體的油液聚集，由排油泵排出；抽氣室：將反應器、分離室中分離的水蒸汽，殘余氣體從真空分離系統抽出。避免水分、氣體重新溶于油液；觀察窗：采用鋼化玻璃作為觀察鏡，取代有機玻璃作為觀察鏡時在高溫高真空條件下凹陷變形的缺陷；配置自動液位控制裝置，實現進出油的自動平衡調節，恒定濾油系統達到人機分離的目的；采用復式立體蒸發結構，從而增大了蒸發面積并且延長了凈化油液在真空分離系統中的蒸發時間，大大提高脫水（游離水、微水）脫氣的效率，。

<畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家

畢節濾油機儀表內置WEB服務器且具備以太網接口，可以通過以太網接口使用WWW瀏覽器對儀表進行遠程監視及操作。均熱塊采用導熱較好的合金材料。在技術上與國內外先進技術同步，在被插入深度，水平溫場，垂直溫場等技術方面處于領先水平。在所需的溫度范圍內使，用，，它可方便的設置并產生所需的溫度。它體積小，加熱快速，溫控穩定，無污染等特點，可將溫度傳感器與儀表進行整體校驗，因此它易于攜帶，使用方便，易于快速可靠地溫度校準，廣泛應用于機械，船舶，化工，食品，電力，藥品等行業。注：液晶觸摸顯示屏可分三款：液晶觸摸-I型（無通訊）液晶觸摸-Ⅱ型（帶通訊網口USB）液晶觸摸-Ⅲ型(帶通訊網口USB.遠程操控）以上三款根據需要自選經過以上檢查仍不能排除故障，請及時與本公司聯系。友誼提醒：在運輸前請將爐內均力快輕輕提出，不要放在爐體內運輸?。。?/p> <畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家
<畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家

畢節濾油機進出油口切換注油結束時，為使油管的油能回到油箱，有閥門自由切換，不污染現場過濾系統采用2級過濾:一級過濾器精度40um，以濾除油中的粗大雜質，二級過濾1um ，濾芯通量為額定流量的20倍，即使大部分堵塞，仍能滿足濾油流通的需要?？刂葡到y ⑴ 主要電控元件選用國內知名品牌，工控元件保證整機連續正常運行；⑵ 配置出口壓力超壓停機，技術指標達到標準；3〕油泵與加熱器連鎖，保證出油泵在突發性停止工作時，加熱器電源自動切斷；〔4〕真空泵與加熱器連鎖：保證真空泵啟動后有油液進入加熱器，加熱器才能啟動；〔5〕選用智能顯示溫控儀，其特點是可靠性高，可設定溫度上下限，以避免加熱器頻繁啟動，可延長電器的使用壽命；〔6〕 配置過載保護和電機熱繼電器保護；〔7〕 控制版面設計易操作，按鈕設計為總電源開關，真空泵啟動、停止，油泵啟動、停止，加熱啟動、停止，并且各有指示燈顯示；〔8〕 具有相序、缺相保護功能；〔9〕 完善的聯鎖裝置，保證了整機長時間可靠運行；〔10〕 油泵可以根據油位自動排油和停止。真空泵系統 ⑴一級真空泵采用旋片真空泵：⑵ 二級真空泵采用羅茨增壓泵：3〕 配置真空泵抽氣口止回裝置—防止真空泵在啟動、停機過程中真空泵油逆升，而損耗泵油，造成真空泵因缺油而損壞，減少添加真空泵油的次數。⑷ 真空泵無噴油現象，且長時間運行不會有卡滯現象。（5）采用紅外光電，自動開啟放氣閥，無須人員調節提供如下技術資料使用說明書；整機電氣原理圖；真空泵說明書；溫控儀說明書。防雨防塵 頂部封閉， 四面掀開門其它說明⑴ 進出油口采用快速接頭；⑵ 油液流通部分的球閥選用耐油；耐腐蝕；耐高溫銅球閥⑶ 管接頭采用標準合金接頭；⑷ 整機連接部分采用標準螺栓；⑸ 進出油管路設計有裝置，防止突然停機后造成油液倒流；⑹ 全部基礎件均作磷化處理；⑺ 設計為移動式，裝卸方便；⑻ 進出油管采用耐酸、耐壓、耐高溫透明PVC鋼絲增強軟管；⑼ 整機觀察孔采用鋼化玻璃；⑽ 機座選用角鋼，焊接四面使底座更牢固；⑾ 整機表面采用噴漆 ；⑿ 采用免維護設計；⒀ 無泄漏，可滿足無泄漏環境的需要；⒂ 運行狀態由指示燈顯示；⒃操作容易；⒄ 維護間隔長；⒅ 低噪音。

<畢節>天正華意電氣設備有限公司 畢節透平油濾油機本地廠家 <畢節>天正華意電氣設備有限公司

畢節濾油機 設備要求：設備為防爆型真空濾油機，防爆等級：dIICT4；移動式，流量為60L/MIN；處理變壓器油、汽輪機油中的雜質和 水分、氣體。二.-60防爆真空濾油機用途：用于過濾變壓器油、汽輪機油、液壓油、抗磨油、機油等絕緣用油的再生凈化處理。三. -60防爆真空濾油機的主要性能特點：①我公司采用的低溫油水分離技術，能有效去除油中的分子水。②采用不銹鋼和特制化纖材料做濾芯，能有效去除油中的雜質，使用壽命長 ，在使用過程中不需要添加任何添加劑，經處理后的油品含雜質粒度≤3微米 。③加熱元件采用不銹鋼材料，低密度加熱功率，保證加熱均勻，油溫可控制在0～80℃之間任意調節不會使油品出現碳化現象。④采用立體閃蒸技術和低溫處理相結合的脫水方式，經我公司處理后的油品能達到含水量小于5PPM。 ⑤本機采用整機全自動自鎖保護能實現在線運行達200小時以上。⑥根據客戶需要設計整機防爆，防爆等級可達dIICT4以上。四.主要特點說明：① 過濾系統采用2級過濾加分子吸附技術，濾芯逐級加密，保證過濾精度； ②低溫油處理技術常規的聚集分離和閃蒸能有效的去除油中的常態水，而分子水不易去除；而微水對油品的影響也很大，不但造成油品處理后不達標，而且很容易再次乳化，使用期也很短；我公司采用低溫油處理技術就輕易解決了分子水去除的難關，使油中的微水徹底去除，不但油品達標迅速，而且使用期更長，從而更有效保護設備，延長檢修周期。

畢節濾油機常見故障及方法：故障情況產生原因排除方法真空度達不到技術要求1、過濾油中含水多真空泵抽出氣體含水蒸氣過多2、由于使用地點海撥高度不同，不在標準大氣壓情況下影響真空度變化3、真空泵內，真空油低于油位線4、真空油，由于使用時間長含水量多5、各連接處密封漏氣6、真空泵易損件磨損過大 1、屬正?，F象， 需多次過濾2、正常現象，提高油的溫度使水蒸發3、增加真空油4、需更換新油5、檢查維修6、更換易損件在正常工作情況下壓力大于0.3MPa 1、機器出油管太長，輸送油位太高，出油口閥小或管太小2、濾油器吸有很多雜質 1、改善工作環境2、清洗濾芯真空泵噴油 1、被過濾油含水量多，被吸入真空泵2、真空泵內密封墊移位或損壞更換真空油不得超過油位線2、檢修溫度控制不靈或無溫度顯示 1、溫控與溫度計不吻合2、加熱器燒壞或線路斷路或接觸器未吸合 1 、調整溫控2、檢修線路或更換加熱器排油泵無壓力出油量不足 1、初濾器濾網堵塞2、排油泵油封漏氣3、進油管被堵或吸入缸底4、吸油管太細或吸程太遠5、真空缸內噴翼小孔堵塞1、清洗初濾網2、調整油封壓蓋無效需更換油封3、清理4、改善環境　5、拆洗九、注意事項1、接通電源必須要接好地線才能操作。2、 操作時，注意電機轉動方向，要符合箭頭方向。3、沒有油循環時，不得啟動加熱器，否則會燒壞加熱器，重則會炸。4、 排油前，必須打開出油管道所有閥門。5、 工作環境溫度低于零下30℃，高于40℃，不宜使用
