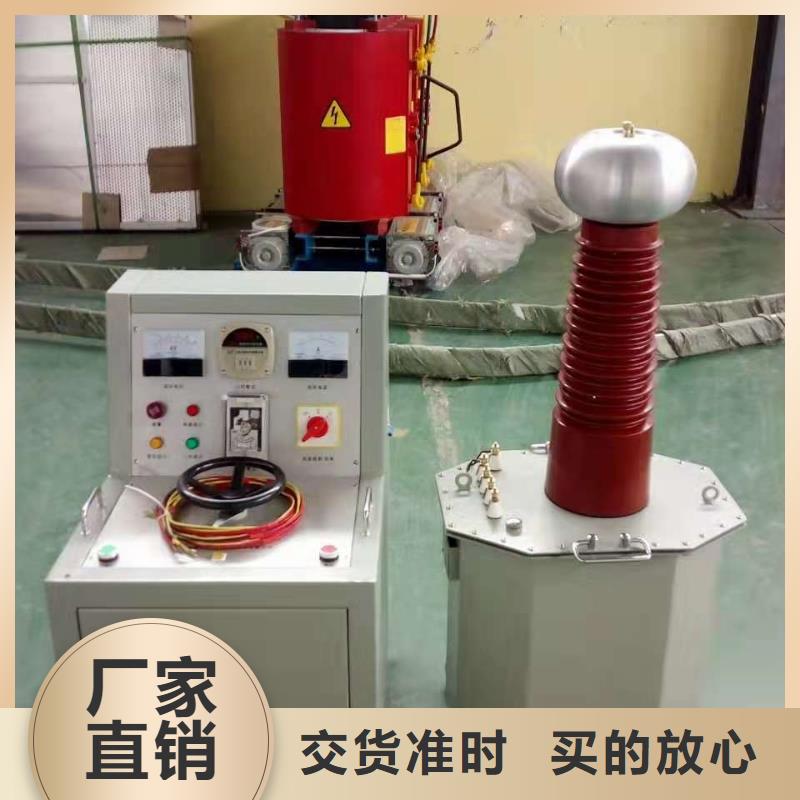

成都試驗變壓器本產品是與試驗變壓器配套使用的調壓控制裝置，調壓器采用接觸式調壓器，電壓、電流顯示直觀，可以方便的讀取試驗電壓值，并具有過流保護，操作可靠，本產品具有體積小、重量輕、電壓波形好等特點，是進行高壓試驗的理想設備。二、工作原理通過調整自耦調壓器的輸出電壓，實現試驗變壓器額定范圍內的工作電壓調節。通過一個10KVA變壓器輸出AC50KV。三、主要技術指標變壓器：1、連接方式：（單級）2、絕緣介質：SF63、額定容量：10kVA4、額定電壓：AC50kV5、輸入電壓：220V6、工作頻率：50Hz操作臺：1、容量：10KVA2、電源輸入：AC220V±10％ 50HZ3、輸出電壓：0~250V4、電壓顯示范圍：AC0~50kV5、過流整定范圍：0~40A

<成都>天正華意電氣設備有限公司

成都試驗變壓器簡要的故障排除故障現象 原因分析排除方法備 注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電壓達不到額定值1)輸入電壓不相符按名牌上的電壓 2）顯示上有無電流指示是否顯示值大于整定值無電流電壓指示 1)設備內部插件松動檢查設備排除故障2)試驗回路有開路故障檢查試驗回路排除開路故障十一、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。十二、保養、維修1.驗證設備的可用性儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。2.設備的保養每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。3.保險管的更換方法把柜內保險座打開抽出保險絲，進行更換。十三、運輸、貯存■ 運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上?！?貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。十四、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。■ 檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。十五、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

工頻交流耐壓試驗成套裝置成都

成都試驗變壓器控制線路圖：5－1：普通操作臺線路圖：如下六、試驗現場布串激組合試驗接圖１、串級接線3UZC(C)—Ⅲ輸入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作臺ZC（Ｃ）—Ⅰ—組試變ZC（Ｃ）—Ⅱ—第二組試變ZC（Ｃ）—Ⅲ—第三組試變△—絕緣支架２、概述為了方便電力系統的現場等級的試驗，我們專們設計和生產用多臺輕型試驗變壓器串激組合THYDQ系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。３、工作原理TH系列高壓試驗裝置，除電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。七、操作試驗方法：１、按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥ ０.22MPA）２、做交流耐壓時短路桿插入孔Ｊ中，做直流泄漏試驗，取出 短路桿。３、限流電阻配置：工頻耐壓每伏0.3～１歐：直流每伏５～１０歐，一般試驗可不用。 ４、拆除被試品線引線，套管及器身臟污，必要時采用屏蔽措施。５、準備工作和措施就緒，空試一次設備。６、接上被試品，直流試驗應用屏蔽線，以雜散泄漏。７、合上電源，控制箱（柜）電源批示綠燈亮。８、按下起動按鈕，起動指示燈亮。９、對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。１０、持續規定耐壓時間并注視電流表指示。１１、耐壓時間到，注視ＫＶ表，迅速均勻降零。１２、做圖２實驗后用放電棒經電阻放電，然后直接接地放電。１３、高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。八、注意事項１、試驗設備的布置，對人身周圍要有足夠的距離。盡量避免在人員過道上布置設備及施高壓引線。２、試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。３、試驗中高壓引線要有支撐或牽引絕緣物。要有監護員，防止有人靠近和從底下穿過。４、直流高壓試驗中微安表在高位時，除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。５、工頻耐壓試驗：請注意驗算設備容量是否足夠，并應避免產生諧振。６、工作地線（高壓尾、穩壓電容末端接地線）與保護地線（操作箱外殼）應分開連接，并有良好的接地性能。７、試驗中如有電源不規則擺動（如電焊）必然影響高壓輸出穩定，此時應停止試驗查找原因排除。８、試驗工作對氣候（溫度、濕度）的要求應符合試驗規程要求，并作記錄。９、高壓測試工作要嚴格執行能源部頒發的工作規程有關規定。

<成都>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置成都

成都試驗變壓器注：升壓時要緩慢、均勻；降壓時要迅速，不能直接拔掉電源插座，以免產生過電壓，損壞設備。五、操作注意事項1.開箱時應檢查有否運輸損壞。2.使用一段時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。3.嚴格按操作程序操作，在使用前請仔細閱讀說明書。4.長期不用，在重新使用前應用2500V兆歐表檢查主回路對地絕緣電阻，其值不應低于1.5MΩ。5.該設備應存放在通風、干燥、無腐蝕性氣體的地方。六、常見的故障及原因故障現象 原 因無法啟動 1.檢查電源是否接通；2.調壓器是否在零位啟動后，電壓表無指示，而輸出燈亮 1.儀表端是否接好；2.電壓表損壞；3.調壓器開路；無過流，電流表無指示 1.電流表損壞；2.電流繼電器損壞； 啟動后，電壓表指針左右擺動 1.調壓器接觸不良；啟動后，只有一半的電壓 1.電壓表損壞，或有誤差；2.檢查儀表連線與輸出邊線是否接錯一根連線。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上?！鲑A存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查■開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用?！鰴z查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。

成都試驗變壓器正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。※敬告用戶:由于產品不斷更新說明書內容可能有所改變恕不再另行通知！本公司保留終解釋權！

工頻交流耐壓試驗成套裝置成都

成都試驗變壓器設置圖6-7 設置按移位鍵可以移動光標，按增加鍵或減小鍵可以增加數字或減小數字，當輸入正確的密碼后，按確定鍵可進入相應的設置界面。誤差控制 用戶輸入密碼222200后，可進入電壓誤差設置界面。圖6-8 誤差控制誤差控制是指實際電壓和試驗電壓之間的誤差。根據經驗，如果發現顯示電壓波動較大，難以穩定，請適當增大設定值。七、打印說明試驗完成后按 鍵進入打印程序注意：進入數據打印時，只能對當前結果進行打印。用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據為零打印樣式如下圖所示：（圖片僅供參考，數據以實際試驗為準）八、說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。將控制器上的接地端與地網相連，將變壓器的接地端與地網相連，確保兩個接地端可靠連接在同一個地網。2.連接電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.按一下“”鍵，主接觸器吸合，調壓器開始工作。 4.當電壓升至設定值時，計時器會自動計時，當計時時間到，調壓器自動回到零位，并斷開主接觸器。 屏幕顯示“試驗通過”界面，被試品合格。 5.在試驗過程中，按“”鍵，系統將停止工作，自動回到零位。6.在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過電流，系統保護啟動，主接觸器立即斷開，調壓器自動回到零位。屏幕顯示“試驗失敗”界面，被試品不合格。九、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

<成都>天正華意電氣設備有限公司

成都試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。

成都試驗變壓器控制線路圖：5－1：普通操作臺線路圖：如下六、試驗現場布串激組合試驗接圖１、串級接線3UZC(C)—Ⅲ輸入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作臺ZC（Ｃ）—Ⅰ—組試變ZC（Ｃ）—Ⅱ—第二組試變ZC（Ｃ）—Ⅲ—第三組試變△—絕緣支架２、概述為了方便電力系統的現場等級的試驗，我們專們設計和生產用多臺輕型試驗變壓器串激組合THYDQ系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。３、工作原理TH系列高壓試驗裝置，除電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。七、操作試驗方法：１、按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥ ０.22MPA）２、做交流耐壓時短路桿插入孔Ｊ中，做直流泄漏試驗，取出 短路桿。３、限流電阻配置：工頻耐壓每伏0.3～１歐：直流每伏５～１０歐，一般試驗可不用。 ４、拆除被試品線引線，套管及器身臟污，必要時采用屏蔽措施。５、準備工作和措施就緒，空試一次設備。６、接上被試品，直流試驗應用屏蔽線，以雜散泄漏。７、合上電源，控制箱（柜）電源批示綠燈亮。８、按下起動按鈕，起動指示燈亮。９、對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。１０、持續規定耐壓時間并注視電流表指示。１１、耐壓時間到，注視ＫＶ表，迅速均勻降零。１２、做圖２實驗后用放電棒經電阻放電，然后直接接地放電。１３、高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。八、注意事項１、試驗設備的布置，對人身周圍要有足夠的距離。盡量避免在人員過道上布置設備及施高壓引線。２、試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。３、試驗中高壓引線要有支撐或牽引絕緣物。要有監護員，防止有人靠近和從底下穿過。４、直流高壓試驗中微安表在高位時，除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。５、工頻耐壓試驗：請注意驗算設備容量是否足夠，并應避免產生諧振。６、工作地線（高壓尾、穩壓電容末端接地線）與保護地線（操作箱外殼）應分開連接，并有良好的接地性能。７、試驗中如有電源不規則擺動（如電焊）必然影響高壓輸出穩定，此時應停止試驗查找原因排除。８、試驗工作對氣候（溫度、濕度）的要求應符合試驗規程要求，并作記錄。９、高壓測試工作要嚴格執行能源部頒發的工作規程有關規定。

工頻交流耐壓試驗成套裝置成都

成都試驗變壓器主要技術參數● 額定容量：5kVA● 低壓電流： 0 ～ 22.7A● 低壓電壓： 0 ～ 220V● 高壓電流： 0 ～ 100mA● 高壓電壓： 0 ～ 50kV● 儀表電壓： 0 ～ 100V● 電壓測量精度： 0.5 ％FS ±3 字● 電流測量精度： 0.5 ％FS ±3 字● 計時長度： 0 ～ 9999 S(特殊模式可用于長時間工作)● 電源電壓： AC220V ±10％；50Hz±2 Hz● 使用環境：環境溫度 0～50 ℃ 相對濕度 ≤85％RH 注：5kVA及以下容量為箱式結構；5kVA以上，30kVA及以下為臺式結構；30kVA以上，50kVA及以下為柜式結構；5kVA以上，30kVA及以下為臺式結構；50kVA以上為分體式結構。(也可根據用戶要求定制)鍵盤說明圖5-1 按鍵升壓按鈕，手動控制模式時，按↑，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓； 降壓按鈕，手動控制模式時，按↓，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓； 暫停按鈕，當按下此按鈕時，調壓器將停止升壓和降壓。此功能特別適合于自動控制模式，當電壓在自動上升時，按下此按鈕，設備將暫停升壓，再次按此按鈕時，電壓將繼續上升至設定電壓。使用者可靈活使用此按鈕，讓自動控制的過程變得更加完美。手動計時按鈕，當工作于手動模式時，按下此按鈕時，可啟動耐壓計時。圖5-2 操作鍵面板復位鍵： 用于程序清零。功能鍵： 可以確認已變更的設置值；可以按序變換參數設定項。移位鍵： 變更設定時 用于移動被設定位；用于切換電壓值的交、直流顯示方式（在測量狀態）。減少鍵： 變更設定時 用于減少被設定位的數值；用于切換顯示本次測量過程中電壓、電流的峰值（在測量狀態）。增加鍵： 變更設定時 用于增加被設定位的數值；用于峰值保持功能是否啟動（在測量狀態）。

---
