大同發電機特性綜合測試儀系統設計依據標準：電機產品試驗項目和方法均符合下列標準的 版本，但不僅限于下列標準。1、 GB755/IEC 60034-1《旋轉電機 定額和性能》。2、 GB/T1032-2012《三相異步電動機試驗方法》。3、 GB/T9651《單相異步電動機試驗方法》。4、 GB14711-2013《中小型旋轉電機要求》。5、 GB12350《小功率電機要求》。6、GB/T22670-2008 《變頻器供電三相籠型感應電動機試驗方法》系統軟件采用全中文操作，Windos10系統，人機對話簡捷方便，系統軟件設立電機標準參數數據庫（數據庫可按日期、序號，電機型號等儲存，也可根據用戶要求設立），標準數據庫具有權限管理功能，通過密碼進入或修改。系統對測試數據具有自動記錄（三線制檢測匝間、對地工頻耐壓、對地絕緣電阻合格，記錄表格默認其相間工頻耐壓、相間絕緣電阻合格）、判定結論和保存功能。并可用多種方法進行查詢，軟件對檢測記錄的數據具有統計分析及打印功能，并可將測試數據導入到Excel表格，還可根據用戶要求進行表格設計（加入甲方公司圖文標識）。系統具有較強抗電磁干擾能力。該系統操作簡單易學，具有高可靠性及抗干擾能力，此系統即適用于任何環境的實驗室及車間，系統軟件終身免費升級

大同發電機特性綜合測試儀當選擇人工啟動方式時，可在試驗開始前倒數讀秒5、4、3、2、1，當讀到2時點擊試驗界面上的啟動按鈕，系統開始自動記錄試驗數據。當選擇自動啟動方式后，點擊啟動按鈕，系統測量參數在0.1秒的變化量，當達到設定值時，系統開始記錄數據，并適當保留采樣前的一些數據，便于分析。當試驗記錄完成后，點擊試驗完成按鍵，并點擊菜單中文件→保存數據。在進行發電機空載、短路試驗時，縱坐標和橫坐標的取值范圍是按試驗時，試驗值與對應額定值的比值來大致選取。比如：縱坐標選用1.3，則表示縱坐標顯示的值為定子電壓（或電流）額定值的1.3倍；同樣橫坐標也是這樣表示的。在進行發電機滅磁、零起、10％階躍試驗時，縱坐標的取值范圍是按試驗時，試驗值與對應額定值的比值來大致選取。橫坐標的取值是按試驗的持續時間大致取值。七、數據分析調入波形 選擇好要做試驗的機組后，如果是分析已做過的試驗數據，在試驗界面的菜單中選擇文件→打開數據，在數據列表中選擇要分析的試驗數據。選擇后，可連續點擊過程重現鍵，試驗曲線會依次畫出；也可直接點擊任務→顯示曲線。對比波形 當您需要對比分析同一機組的不同次試驗數據時，可在菜單中任務→曲線對比，在數據列表中選擇要對比的試驗數據。錄入數據 當您需要記錄該機組的歷史數據時，在試驗界面的菜單中選擇文件→錄入數據，這時軟件會提示您選擇所要錄入的試驗類型，在選擇完畢后，繼續選擇所要錄入的參數、數據量、日期等，在數據編輯欄中添入試驗數據，退出。編輯數據 當您錄入完數據后，可通過調入波形查看所錄入數據的正確性，如果曲線的走勢與以前的試驗曲線不符，則在錄入數據時有誤，這時可通過編輯數據來修正。方法如下，在試驗界面的菜單中選擇文件→編輯數據，這時則會出現數據編輯欄，改正錄入有誤的數據，保存、退出。飽和系數 你也可在試驗界面的菜單中選擇分析→飽和系數（短路比）來分析發電機空載時的飽和系數，也可分析發動機的短路比（短路比計算時，要選擇同一機組的空載數據和短路數據）。對于發電機短路比的計算，需要選擇同一次試驗的空載數據和短路數據，系統會自動計算出短路比。對于發電機飽和系數的計算，需要選擇試驗曲線起始階段合適的兩點，便于系統依此斜率來計算飽和系數。

大同發電機特性綜合測試儀現貨直供

大同發電機特性綜合測試儀2.絕緣電阻三相繞組對地測試。測試系統依次將直流500V電壓加到各臺被試機繞組與外殼（地線）之間，測量出的絕緣電阻扣除本底后作為測試結果輸出顯示，當所測絕緣電阻值大于500時顯示500，并根據標準下限值自動判斷合格與否。3. 匝間絕緣強度傳統的匝間測試方法是采用130％額定電壓下運轉3分鐘，看電機是否燒壞，即為破壞性試驗，且浪費電能，到今天為止80年代中期，推出了高壓脈沖沖擊波形比較法，對一個標準電機與被測電機同時沖擊，在示波管上顯示出兩個衰減波形，由人工進行兩波形差異比較判斷。這種方法雖然有了很大進步，但對標準電機長時間試驗，造成匝間絕緣性能降低，判斷結果也受人為因素的影響。因此，為了提高檢測精度，保證測試效果，在設計本方案時，我公司在吸收了國外的先進技術同計算機應用技術相結合的同時，采用高速A/D測試系統，采用高壓脈沖波形比較法，將匝間波形數字化處理，通過計算機對波形的幾個參量進行計算處理，得出波形的量化指標(1)衰減率(2)頻率(3)積分面積，將電機的波形自動存入計算機中與其比較，自動判斷。匝間絕緣在電機測試中非常重要，如有漏判則會造成非常嚴重的后果，造成漏判的原因大部分是匝間能量不夠，有的儀器只追求設備體積小及降低成本，采用電子調壓，儲能達不到，另外為了降低成本，用可控硅或IGBT代替傳統的閘流管作為開關器件，脈沖電流及波前時間遠達不到閘流管的效果。本公司采用閘流管作為開關器件，儲能電容0.1ｕｆ，輸出能量1.25J，以確保產品不能漏檢，測試時按照預先做標準波形時確定的采樣速度和放大倍數，將調整好的匝間高壓通過閘流管而加到電機繞組上所產生的衰減振蕩波形進行采樣，用高速A/D測試系統，將匝間波形數字化處理，通過計算機對波形的幾個參量進行計算處理，得出波形的量化指標(1)衰減率(2)頻率(3)積分面積，三相電機匝間波形采用自比方式，3個繞組的波形在屏幕上重疊顯示，單相電機測試波形與存儲標準波形進行比較，并報告面積差值及差值等判斷匝間絕緣強度的測試值。判斷精度：繞組圈數在400圈以內時，相鄰一圈匝間短路均能判斷。沖擊匝間單元采用我公司自制的測試系統，能量大、判斷準確。

<大同>天正華意電氣設備有限公司

大同發電機特性綜合測試儀如果是已有電廠，接著再選擇要試驗的機組號；如果沒有要試驗的電廠或機組，則選擇添加電廠和添加機組按鍵，以及勵磁方式（機端勵磁或旋轉勵磁）如果是機端勵磁，則在記錄發電機空載和短路曲線時，必須將發電機轉子電流（勵磁電流）接入If通道。如果是旋轉勵磁，則在記錄發電機空載和短路曲線時，必須將勵磁機轉子電流（副勵磁電流）接入ILf通道。對于不選用的直流通道，用短接線短接。在測試界面的菜單欄中選擇選項→系數表，出現以下畫面。這個表中的數字在儀器出廠前已填寫好，用戶不要輕易改變。如果發現某個通道的數據有偏差，可通過修改這個表中相應通道系數達到校正的目的。校正方法在后面有介紹。六、 發電機測試選擇好要做試驗的機組后，在試驗界面的菜單中選擇任務→試驗然后會進入一個試驗選項，根據將要進行的試驗，進行選擇，界面如下：從中選擇將要進行的試驗類型，接著選擇要測量的參數、一次到二次的變比、一次值的額定值。精度指的是保留小數點后的位數。在交流參數表中選擇要記錄的參數后，點擊下一步，進入直流量的選擇表，選擇完記錄參數后，然后點擊下一步，進入啟動方式的選擇和顯示界面設置。變比的設定：在上面交流參數表格中，均填入一次值，系統自動求變比；在下面的直流量表格中，Uf變比直接添1，If（發電機轉子電流）和Ilf（勵磁機轉子電流）添分流器原邊值。參數的選擇：發電機空載、短路試驗除了要選擇發電機定子參數外，還必須選擇If（發電機轉子電流，機端勵磁時選）或Ilf(勵磁轉子電流，旋轉勵磁時選)，發電機滅磁、零起、10％階躍試驗可只選擇發電機定子參數，也可在選擇發電機定子參數的同時選擇勵磁電壓勵磁電流和副勵磁電流。對于以時間為參變量的試驗（零起試驗、10％階躍試驗、滅磁試驗）可選擇人工啟動方式或自動啟動方式，界面如下

大同發電機特性綜合測試儀現貨直供

大同發電機特性綜合測試儀系統設計依據標準：電機產品試驗項目和方法均符合下列標準的 版本，但不僅限于下列標準。1、 GB755/IEC 60034-1《旋轉電機 定額和性能》。2、 GB/T1032-2012《三相異步電動機試驗方法》。3、 GB/T9651《單相異步電動機試驗方法》。4、 GB14711-2013《中小型旋轉電機要求》。5、 GB12350《小功率電機要求》。6、GB/T22670-2008 《變頻器供電三相籠型感應電動機試驗方法》系統軟件采用全中文操作，Windos10系統，人機對話簡捷方便，系統軟件設立電機標準參數數據庫（數據庫可按日期、序號，電機型號等儲存，也可根據用戶要求設立），標準數據庫具有權限管理功能，通過密碼進入或修改。系統對測試數據具有自動記錄（三線制檢測匝間、對地工頻耐壓、對地絕緣電阻合格，記錄表格默認其相間工頻耐壓、相間絕緣電阻合格）、判定結論和保存功能。并可用多種方法進行查詢，軟件對檢測記錄的數據具有統計分析及打印功能，并可將測試數據導入到Excel表格，還可根據用戶要求進行表格設計（加入甲方公司圖文標識）。系統具有較強抗電磁干擾能力。該系統操作簡單易學，具有高可靠性及抗干擾能力，此系統即適用于任何環境的實驗室及車間，系統軟件終身免費升級

大同發電機特性綜合測試儀滅磁時間常數 對于發電機滅磁時間常數的計算，需要選擇試驗曲線起始點，即曲線上開始下降的那一點，用對話框中基點提示框中的箭頭來選取，同時觀察曲線上十字叉的走向和對話框中基點值的變化，系統會自動計算出起始點到0.368處的滅磁時間超調量δ 對于發電機零起、階躍試驗的分析計算，需要選擇試驗曲線起始點和穩定后的位置點，系統會自動給出超調量δ，調整時間t。對于10％階躍試驗，還要告訴系統具體試驗類型，如果是－10％階躍，則選取對話框中的負10％階躍。波動次數要求用戶根據波形的分析變化來填入，而非系統自動填入。對于系統給出的數據錄入功能，使用時要注意，對于同一機組同一次檢修后的不同試驗類型，在時間的輸入上要有間隔區別，那怕是分鐘上的區別也可以，防止不同試驗數據沖消。本系統還有數據編輯功能（數據編輯功能的使用是防止用戶在數據輸入時的疏忽，以備修改使用）、數據打印以及波形打印功能，其操作很方便，每一步都有相應提示，這里不再贅述。對于試驗參數的變比，如果是通過PT、CT 得到的二次量或通過直流分流器得到的75mV量，則在變比中填入一次量值，系統會自動得到變比值，如發電機定子電壓Uab一次到二次的PT標稱值為10500/100，則在變比中直接填入10500。如果是將直流勵磁機（發電機轉子）的電壓Uf直接接入，變比添1。如果是交流勵磁機定子電壓Uabf直接接入，則變比填100。

大同發電機特性綜合測試儀現貨直供

大同發電機特性綜合測試儀技術性能 1、12路信號的接入特性0∽150V交流電壓 3 組 （定子二次電壓）0∽750V交流電壓3 組 勵磁機定子二次電壓）0∽10mA交流電流3 組（定子二次電流經鉗式電流傳感器）0∽±75mV直流電壓2 組發電機轉子電流）0∽±1000V直流電壓1 組（發電機轉子電壓）2、精度：12路信號精度 0.5級 A/D采樣12位，速率125kHz3、響應時間：≤20ms4、2個USB接口：數據導出使用5、啟動方式：手動；自動6、電源：AC220±10％7、儀器外型：300×220×3008、儀器重量：5kg四、測試準備信號接入是在儀器的蓋板上。接線端子布局及定義如下圖①：發電機定子電壓接入端子。②：發電機定子電流和主勵磁機定子電流復用端子。該信號通過隨機提供的鉗式電流傳感器接入，不能將定子二次電流直接接入。③：主勵磁機定子電壓接入端子。④：發電機轉子電壓接入端子。⑤：發電機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。⑥：主勵磁機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。對于Uf、If、Ilf三個信號一定要注意正負方向。不用的直流參數通道用短路線短接。用鉗式電流傳感器卡在發電機（或主勵磁機）定子的二次電流接線上，按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic信號接口上。儀器后面板上的接地端子通過連線接入系統地。五、建立（選擇）測試信息 在檢查完發電機、勵磁機信號線接入信號的相應通道中，并確保接線準確無誤后，接入鍵盤、鼠標，打開測試儀器的電源。在計算機桌面上用鼠標雙擊《發電機測試》，運行系統軟件，在測試界面的菜單欄中選擇選項→選擇機組，會出現以下畫面：

大同發電機特性綜合測試儀特性類試驗特性類試驗，是指在標幺制的X-Y坐標系中，記錄兩組參量的特性曲線。典型的特性類試驗包括發電機空載、發電機短路等。試驗過程可以區分上升、下降過程，也可以只進行上升過程。試驗中同時手動錄制穩態點，并在試驗后進行曲線擬合。?試驗模板進行試驗前，特性類試驗需要設置綁定的參量、坐標系等內容；這些基本的試驗設置項稱為“試驗模板”。錄波儀軟件附帶常用的特性類試驗模板，用戶也可以創建自己的模板。由“電氣試驗/特性類試驗”，進入“試驗模板”頁面，如圖26所示：圖26?試驗設置在打開的試驗模板列表對話框中選擇要編輯的模板，并點擊“編輯”。會彈出“特性類試驗”的設置頁面，如圖27所示：圖27在此頁面中編輯模板。試驗名稱：為此類試驗命名，也就是模板名；全部模擬量：列表中的參量來自錄波儀的模擬量有效值，包括派生量，模板設置中的、為參量選擇、刪除退出按鍵。X 軸：需選擇X軸的綁定參量（多選三個），并定義X軸的名稱、刻度數以及值（標幺值）。Y 軸：需選擇Y軸的綁定參量（多選三個），并定義Y軸的名稱、刻度數以及值（標幺值）。X軸（橫軸）、Y軸（縱軸）均采用規一化值（標幺值）。X軸、Y軸可分別綁定1-3個參量，由綁定的參量取平均值后繪制試驗曲線。試驗過程：如果試驗要進行上升、點、下降的過程，請選擇“記錄上升、下降過程”；如果只需記錄上升過程類型的數據關系則選擇“僅記錄上升過程”。同步記錄參量：除了直接參與X-Y特性曲線繪制的參量外，試驗程序還可以同時顯示、記錄其它參量的實時值。

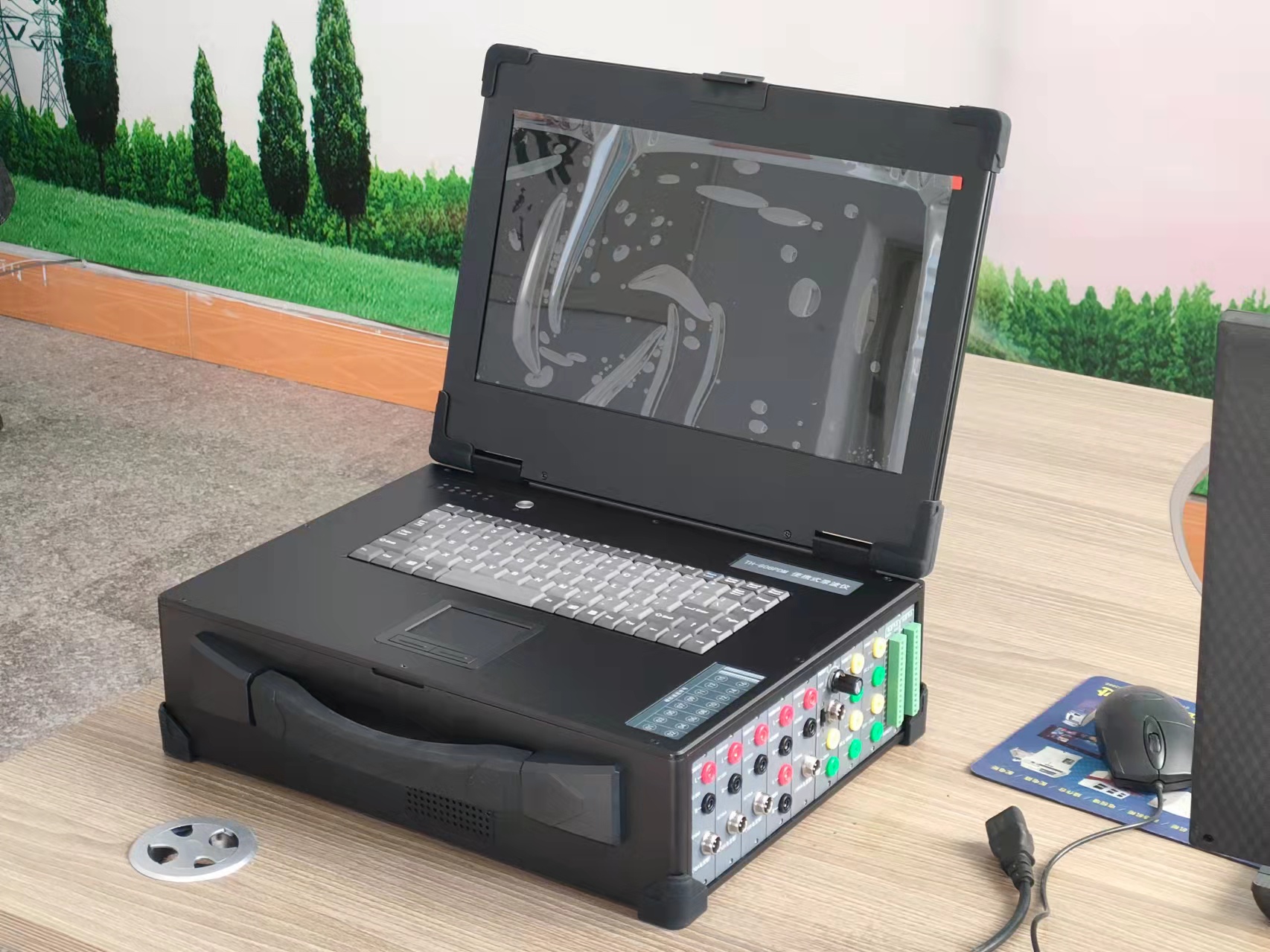

大同發電機特性綜合測試儀硬件特點儀器的硬件系統特性和技術參數如下：1 48路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道允許輸入電壓10M第二章 儀器組成2.1硬件組成圖2 儀器面板便攜式錄波儀的儀器實物如圖1所示。儀器面板的詳細結構如圖2所示，面板上的區域功能如下。1）區域1是試驗接線區，所有的試驗接線都在該區域完成，對應的通道一次為:第1組模擬量通道 CH1 對應U1COM1I1第2組模擬量通道 CH2 對應U2COM2I2第3組模擬量通道 CH3 對應U3COM3I3第4組模擬量通道 CH4 對應U4COM4I4第5組模擬量通道 CH5 對應U5COM5I5第6組模擬量通道 CH6 對應U6COM6I6第7組模擬量通道 CH7 對應U7COM7I7第8組模擬量通道 CH8 對應U8COM8I8第9組模擬量通道 CH9 對應U9COM9I9第10組模擬量通道 CH10 對應U10COM10I10第11組模擬量通道 CH11 對應U11COM11I11第12組模擬量通道 CH12 對應U12COM12I122）區域2是電流通道保險，每個電流通道都裝有0.2A的保險管3）面板的右邊是12.1寸觸摸顯示屏，可以通過觸摸屏完成對儀器的所有控制。4）右下方展示了儀器的面板鍵盤，接盤結構如圖3所示，詳細的按鍵功能
