大興安嶺雷電沖擊發生器驗參數設置?基本信息：設置基本參數，這些參數將被保存在數據庫，試驗備注信息將直接打印在波形圖片上。?保存波形數據：選擇自動保存時，系統在每測量一個波形將自動保存數據至設置的數據庫。?估計沖擊電流：單位千安（kA），根據預計的電流峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?預計電壓峰值：單位千伏（kV），根據預計的電壓峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?沖擊試驗次數：分“單次測試”和“多次測試”，單次測試是指，每開始測試后等待示波器采集到波形后結束測試，只做一次脈沖的采樣分析。“多次測試”是指系統連續和示波器通訊，示波器沒出現一個波形，測量系統自動記錄并保存，采集到波形后，繼續等待下一個波形出現。?沖擊極性，根基波形極性自動設置示波器觸發方向。1.2.2.波形參數：在這個參數設置頁面可以設置界面所顯示的參數，波形顏色，以及對示波器的基本參數設置（圖4-3）。這個界面是一個隱藏界面在＠的位置雙擊輸入“1234”可以出現。圖4-3 波形參數設置界面1.2.2.1.波形參數選擇：圖4-3，選擇需要在界面上顯示的波形參數，分“手動選擇波形參數”和“自動根據波形類型選擇波形參數”兩種。當選擇為手動時，可以在“手動選擇波形參數”欄內，選擇期望在波形界面中顯示的各種參數，根據電壓或者電流波形顯示；當選擇為自動時，波形將根據所選擇的波形類型自動分配需要顯示的波形參數。右測為圖形化的波形計算方式。1.2.2.2.界面顏色選擇：點擊“界面顏色選擇”標簽，出現顏色搭配選擇頁面，可以根據自己的習慣和方式，自由搭配，使顯示更清晰。1.2.2.3.信號分析設置：圖4-4，設置示波器的通訊方式，以及示波器的時基，觸發方式等，以及在分析波形時對波形計算中的濾波方式、采樣變比等的設置。?示波器參數設定：根據實際的示波器選擇“示波器型號”，設置通訊的方式。?時基：根據不同的波形，為了能完全的現實波形，需要根據不同的波形設置不同的時基。?觸發水平：觸發水平的位置占總峰值的百分比，建議40％，太小容易被提前干擾觸發，太大波形又不容易出來。?觸發通道：根據不同的信號，設置信號穩定的一方為觸發通道即可。

<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購

大興安嶺雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數400kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為2000，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為：2000:1 刻度因數不確定度　Kε≤1％過沖：β≤20％部分響應時間：≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只，電流測量10KA；滿足上述測量的電流的要求，響應時間滿足國際規定的要求，配齊測量電纜一根；7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套；調波電感一套；調波電阻一套。1、配置調波是本體串聯并所需的連接件；2、調波電感、電阻、均采用固定的繞線方便替換，調波器件具有足夠發熱容量，電動力和良好的絕緣性能，結構緊湊和穩定的性能；

<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購

大興安嶺雷電沖擊發生器 技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％，配20KVA變頻電源（輸入電壓127V，輸出電壓220V）8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購
<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購

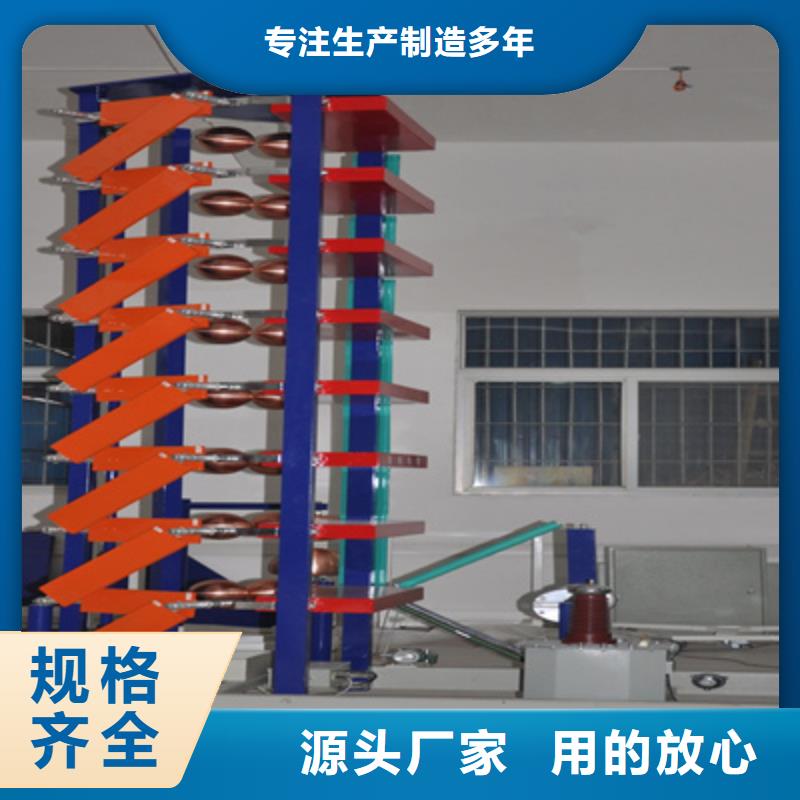

大興安嶺雷電沖擊發生器發生器主要技術參數標稱電壓 ±300 kV額定能 15kJ額定沖擊電容量 0.33μF額定充電電壓 100 kV級數 3級電容量 1μF級能 5kJ3.5沖擊電壓波形試驗。1.230％s /5020％s，幅值3％；沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數；3.6 輸出電壓： ＞20％Un3.7 同步范圍：級電壓在20％～額定電壓范圍內，正負極性同步范圍不小于20％、(脈沖放大器點火脈沖＞±10 kV)3.8 同步放電失控率： ＜2％3.9 沖擊試驗次數設定范圍 0～99 次 調節精度 1 次3.10 點火范圍： 20％-Un3.11 充電電壓不穩定度 ＜±1.0％3.12 基準電壓調節范圍 0.0～100.0 kV 調節精度 0.1 kV3.13 充電電壓與基準電壓的偏差 ＜±1.0％3.14 持續時間:在80％額定電壓以上間斷工作在80％額定電壓以下，可連續運行。300kV/15kJ沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。

大興安嶺雷電沖擊發生器技術服務、售后服務承諾和設計聯絡7.1. 現場技術服務7.1.1 設備安裝調試期間至少有三人進行現場技術服務。7.1.2 現場服務人員將遵守法紀，遵守現場的各項規章和制度；有責任感和事業心，按時到位；現場負責人了解設備的設計，熟悉其結構，可正確進行現場指導；現場服務人員身體，適應現場工作條件。7.1.3 現場服務人員負責投標貨物的開箱檢驗、設備質量問題的處理、調試，進行試運行和性能驗收試驗。調試前，現場服務人員將向客戶講解和示范有關調試方法。如果服務人員在場時發生問題，則由供方負責。現場服務人員有權處理現場出現的一切技術問題和商務問題。7.1.4 需方應為現場服務人員的工作、生活、交通和通訊等問題提供幫助。7.1.5 提供的技術資料應完整，調試報告、驗收報告由需方單位項目負責人簽字才能生效。7.2 售后服務承諾7.2.1 為使采購設備能正常安裝和運行，我們將提供相應的技術培訓。培訓的時間、地點、人數等具體內容可商定。我們將為培訓人員提供設備、場地、資料等培訓條件，并提供食宿和交通方便。7.2.2 對用戶提出的問題我們將在24小時內作出詳細解答。7.2.3 設備保修期為一年。如果投標設備出現故障，我們將在24小時內到達現場進行維修。7.2.4 保修期內，非用戶人為造成，元件在正常使用過程中損壞，我們將無償進行更換。如果某類元件損壞數量大，確實該元件存在質量問題，我們將對此元件進行改進，并無償提供足額改進后的優質元件。7.3 設計聯絡我們將與需方保持密切的聯系，有關設計聯絡的計劃、時間、地點和內容要求可協商確定。7.4 試驗環境必須設有一個可靠接地點，接地電阻＜0.5Ω!有需方提供標準的接

<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購

大興安嶺雷電沖擊發生器沖擊測量分析系統雷電沖擊測量分析軟件適用于對沖擊電壓試驗和沖擊電流試驗的雷擊波、操作波、方波等波形的波形時間、能量峰值等測量和分析。雷電 沖擊測量分析軟件為沖擊波形的測量提供了一個操作快捷，功能強大，科學嚴謹的數據分析環境。雷電沖擊測量分析軟件主要具有以下三大塊的功能：在線測量：與示波器相連接，分析沖擊電壓設備輸出到示波器的波形，并將分析結果和波形顯示在PC界面，同時分析數據和圖片可以保存在您的PC機上。生成試驗報告并打印；輔助功能：包括參數和注冊信息的備份，示波器的讀寫操作，數據文件的保存等。1.沖擊測量分析軟件操作方法1.1.打開計算機程序，如下圖所示，進入測量界面（如圖4-1），圖4-1 測量分析主界面在主頁面上包括4個部分，下拉菜單，操作快捷工具按鈕，波形顯示和信息狀態，下面分別進行介紹1.1.1.下拉菜單包括“參數設置”，“示波器”，“工具”和“退出”按鈕?參數設置：包括3個子菜單，用來設置系統參數，和實驗相關參數，使系統按照設定運行。?示波器：有“快速設置示波器”、“完全設置示波器”和“讀示波器”。主要用來對示波器的手動操作。?工具菜單（右圖）：主要是一些附加的處理波形和處理數據的功能，包括“數據庫處理”，保存波形，讀取示波器地址，讀入其他格式的數據文件，保存數據到Excel。?退出系統：點擊后系統退出。?右鍵菜單：在波形區域點擊鼠標右鍵，彈出右鍵菜單，主要可以對波形進行快速處理。1.1.2.工具欄：快速操作對波形的處理，及開始測試的控制（下圖）。1.1.3.波形顯示：占據整個屏幕90％以上的區域。可以顯示波形參數，可以進行類似于示波器的測量分析操作。1.1.4.狀態欄：顯示系統運行的狀態，以及保存數據的路徑。1.2.參數設置： 1.2.1.試驗參數：快捷鍵F1，設置與試驗相關的參數，圖4-2所示，包括“基本信息”嗎、和“試驗參數設置”兩部分。

<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購

大興安嶺雷電沖擊發生器沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。高壓臂電容器由一節組成，每節額定參數400kV/400 Pf額定電壓標準雷電波00kV高壓臂標稱電容量： 400pF部分響應時間　Tα≤100nS過沖β≤20％刻度因數不確定度 Kε≤1％弱阻尼電容分壓器的方波響應特性滿足GB311標準要求分壓器配備一只低壓臂電容器，分壓比為、1000:1，分壓比精度小于±1％；分壓器為可移動式，頂部裝有均壓裝置，高壓臂電容器采用無感電容器制作。分壓器裝有移動橡膠輪，方便分壓器整體移動。

<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購
<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購

大興安嶺雷電沖擊發生器測控系統技術協議5.1 ICM控制系統采用ICM型控制系統為沖擊電壓發生器主體部分提供各種控制，完全滿足沖擊試驗的各種控制功能。ICM控制系統采用進口器件，前置發生器本體、直流充電電源控制。控控制界面5.2ICM控制系統以日本三菱公司的FX2N系列可編程控制器為核心器件，因而控制器的體積非常小巧，自成獨立單元。控制器可實現手動控制和自動控制。5.3 控制系統采用液晶觸摸屏操作，具備以下控制功能：設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程可自動或手動發出觸發可自動或手動響警鈴報警具有充電過電流和過電壓自動保護可選擇試驗程序進行程序控制（選項）5.4 控制系統可根據設定的充電電壓和充電時間自動進行充電，充電電壓和充電時間可在控制器上的液晶屏數字整定。5.5 控制系統采用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的性。5.6控制系統采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。5.7 控制系統可選擇沖擊電壓發生器使用電動球隙或脈沖間隙觸發。

<大興安嶺>天正華意電氣設備有限公司 雷電沖擊電壓發生器全自動試驗系統歡迎訂購 <大興安嶺>天正華意電氣設備有限公司

大興安嶺雷電沖擊發生器 2.3注意事項2 其他注意事項?接地必須可靠，接地電阻小于0.5歐姆 分壓器的黑色鱷魚夾不能碰到高壓線，否則會造成器件損壞。?禁止用鐵片卡住門限位，進行試驗。?試驗中，禁止打開試品門。?更換試品時必須先用接地棒對電容接地。?升壓時若電壓無法增加，必須停機檢查。?實驗設備運行時，需要有專人看護。?高電壓試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。?當試品出現燃燒情況，請立即關斷負載電源，防止電源長時間短路。?儀器出現故障時必須由專業人員進行檢查維修，非青島天正華意電氣工作人員不得擅自打開儀器。3操作說明3.1準備工作3.1.1首先打開配電柜電源開關。然后啟動設備后端電源開關，旋開急停按鈕。把試品放在試品箱內固定好，上端連接高壓端、下端連接低壓端。（如果需要測殘壓：高壓端端連接分壓器的紅色鱷魚夾，低壓端連接黑色鱷魚夾，盡量貼近接地端）。3.1.2打開示波器，并進行設置。3.2觸摸屏軟件操作3.2.1系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括二部分，狀態信息顯示區（1）和控制區（2）3.2.2【狀態信息顯示區】顯示當前系統的狀態信息，故障信息，以及各部分的運行狀態。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。?接地狀態：當開始試驗時接地狀態為紅色，停止試驗時為綠色。多次試驗時系統完成一次測試后才會進行接地。

大興安嶺雷電沖擊發生器 沖擊電壓發生器距離如下表所示：額定電壓(kV)主要技術參數5.1額定級電壓100kV，充電電流15A5.2輸出電壓波形5.2.1在不同額定電壓下 和一定負荷電容時，能產生±1.2/50μS雷電沖擊電壓全波。5.2電壓利用系數：在不同負荷電容配備一定的沖擊電容，產生1.2/50μS雷電沖擊電壓波，利用系數分別不小于0.85。雷電沖擊截波，利用系數分別不小于0.755.3使用持續時間：在2/3額定電壓以上每三分鐘充放電一次，可連續運行，在2/3額定電壓以下，每兩分鐘充放電一次，可連續運行。六、設備組成七、使用方法：準備工作選擇合適容量、電壓的電源。按本體三圍圖合理將設備安裝就位。按控制臺說明書正確接好每一根線。7.1.4接好設備的接地線，設備的接地線應相互相聯，終一點接地且應在本體附近，特別應注意的是接地線應采用銅皮相聯。開機前準備工作發生器各部分絕緣和球隙表面的灰塵、污垢、潮氣。將手動接地棒放到方便操作。3檢查控制測量系統且將控制、測量系統調整預置好(參照“控制臺說明書”)。重復查7項。5關閉試區大門及防護門。不充電，將裝置先動作一遍，查看動作是否靈活，接觸是否良好。調波方法沖擊電壓發生器雷電沖擊波空載(波頭電容兼電容分壓器約300PF)波形調試或帶被試品波形調試。檢查沖擊發生器充電裝置與本體及電容分壓器相連部份是否正確連接，各部位是否良好接地。根據波頭電容估算波頭電阻值和波尾阻值。7.3.1.3將估算合適的波頭電阻和波尾電阻接入本體。根據估測沖擊電壓波幅值，適當選擇沖擊電壓分壓器低壓臂電容，保證低壓臂電壓幅值不超過300V。在低壓情況下，對本體充電，充電到整定電壓與充電電壓相等時觸發本體對波頭電容放電，波頭時間偏短增加波頭電阻，半峰值時間偏短，增加波尾電阻，反之相反。沖擊電壓波形調節方法分析由于沖擊電壓測試設備中沖擊電容量一般是固定的，因此調整電壓波形只能采用調節電阻的方法。增加電阻阻值，電壓波形出現的情況是電壓峰值降低，波前時間變小，波尾時間變長減小電阻阻值，電壓波形出現的情況是電壓峰值增加，波前時間變大，波尾時間變短，反峰幅值變大。一般而言通過變化電阻阻值，影響較大的是電壓峰值；波頭和波尾時間略有影響，但是這種影響不是根本性的；?充電電壓：一般情況下，充電電壓不能超過電容器額定電壓；
