佛山試驗變壓器操作說明（界面僅供參考，以實際產品為準）1.開機畫面 打開設備電源開關，設備進入開機畫面圖6-1 開機畫面在開機畫面，會顯示制造商的相關信息。2.主菜單在開機畫面等待數秒后，設備進入到主菜單，如下圖圖6-2主菜單按或，可以選擇需要的功能，按可以進入對應的操作界面。 1＞交流試驗-自動 圖6-3 設置界面根據光標：按可以在各項參數之間切換；按，將退出設置界面，返回到主界面。按可以移動光標的位置；當 變成 時 按可啟動試驗；按和可以增加和減少光標對應的數據；圖6-4 工作界面試驗過程中按，設備將停止試驗 ，自動回到零位。注：耐壓時間到，而沒有發生過電流、閃絡、擊穿等異常現象，設備自動顯示“試驗通過”的界面；如果在升壓或耐壓的過程中，而發生過電流、閃絡、擊穿等異常現象，設備自動顯示“試驗失敗”的界面。 2＞ 交流試驗-手動 ?圖6-5設置界面按可以移動光標的位置；當 變成 時 按可啟動試驗； 圖6-6 工作界面按，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓；按，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓；試驗過程中按，設備將停止試驗 ，自動回到零位。注：開機前請恢復暫停鍵位置，試驗過程中如發現開始試驗后顯示數據沒有任何反應或者在試驗過程中試驗電壓沒有到達設定電壓時，請及時檢查暫停鍵位置。按，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓；按，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓；試驗過程中按，設備將停止試驗 ，自動回到零位。注：開機前請恢復暫停鍵位置，試驗過程中如發現開始試驗后顯示數據沒有任何反應或者在試驗過程中試驗電壓沒有到達設定電壓時，請及時檢查暫停鍵位置。

佛山試驗變壓器設置圖6-7 設置按移位鍵可以移動光標，按增加鍵或減小鍵可以增加數字或減小數字，當輸入正確的密碼后，按確定鍵可進入相應的設置界面。誤差控制 用戶輸入密碼222200后，可進入電壓誤差設置界面。圖6-8 誤差控制誤差控制是指實際電壓和試驗電壓之間的誤差。根據經驗，如果發現顯示電壓波動較大，難以穩定，請適當增大設定值。七、打印說明試驗完成后按 鍵進入打印程序注意：進入數據打印時，只能對當前結果進行打印。用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據為零打印樣式如下圖所示：（圖片僅供參考，數據以實際試驗為準）八、說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。將控制器上的接地端與地網相連，將變壓器的接地端與地網相連，確保兩個接地端可靠連接在同一個地網。2.連接電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.按一下“”鍵，主接觸器吸合，調壓器開始工作。 4.當電壓升至設定值時，計時器會自動計時，當計時時間到，調壓器自動回到零位，并斷開主接觸器。 屏幕顯示“試驗通過”界面，被試品合格。 5.在試驗過程中，按“”鍵，系統將停止工作，自動回到零位。6.在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過電流，系統保護啟動，主接觸器立即斷開，調壓器自動回到零位。屏幕顯示“試驗失敗”界面，被試品不合格。九、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

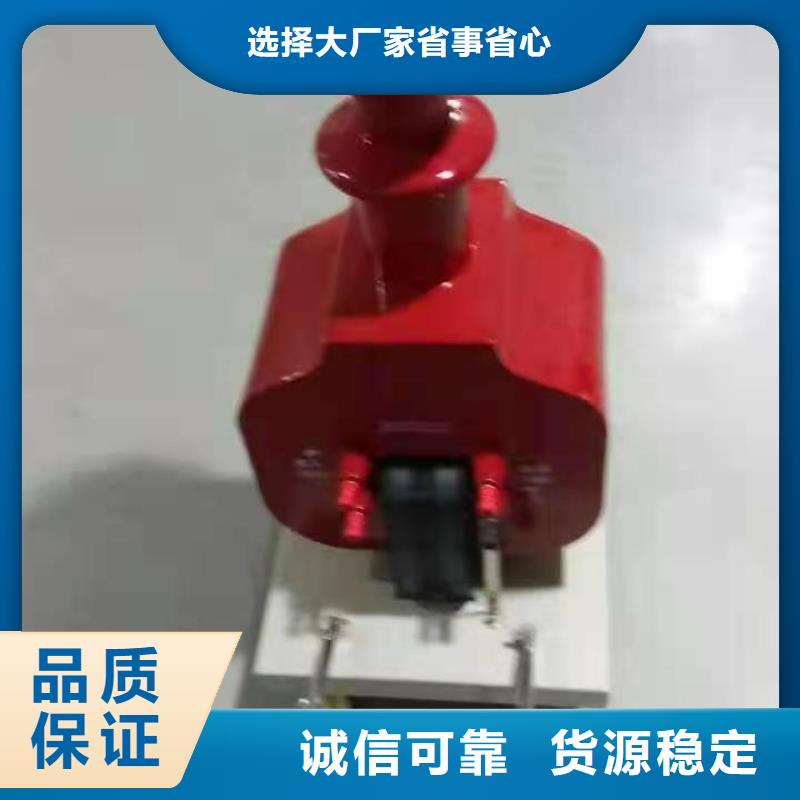

佛山串級式高壓試驗變壓器-好產品用質量說話

佛山試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡 努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。

<佛山>天正華意電氣設備有限公司

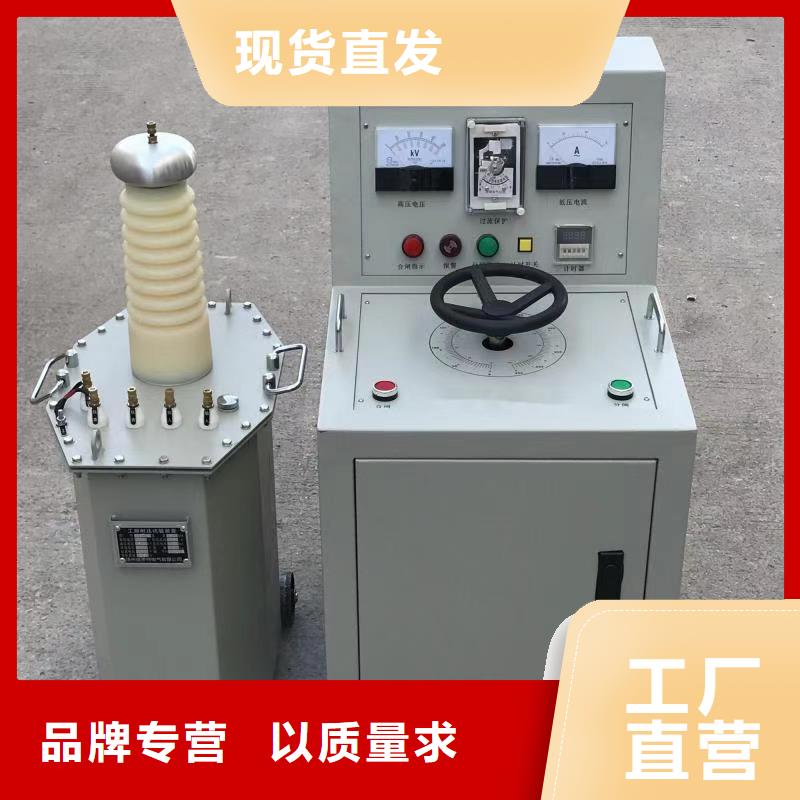

佛山試驗變壓器全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）； ● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；● 升壓速度智能控制，當電壓達到目標電壓80％時，升壓速度會自動減慢，當達到目標電壓90％時，升壓速度進一步減慢；● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

佛山串級式高壓試驗變壓器-好產品用質量說話

佛山試驗變壓器注：升壓時要緩慢、均勻；降壓時要迅速，不能直接拔掉電源插座，以免產生過電壓，損壞設備。五、操作注意事項1.開箱時應檢查有否運輸損壞。2.使用一段時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。3.嚴格按操作程序操作，在使用前請仔細閱讀說明書。4.長期不用，在重新使用前應用2500V兆歐表檢查主回路對地絕緣電阻，其值不應低于1.5MΩ。5.該設備應存放在通風、干燥、無腐蝕性氣體的地方。六、常見的故障及原因故障現象 原 因無法啟動 1.檢查電源是否接通；2.調壓器是否在零位啟動后，電壓表無指示，而輸出燈亮 1.儀表端是否接好；2.電壓表損壞；3.調壓器開路；無過流，電流表無指示 1.電流表損壞；2.電流繼電器損壞； 啟動后，電壓表指針左右擺動 1.調壓器接觸不良；啟動后，只有一半的電壓 1.電壓表損壞，或有誤差；2.檢查儀表連線與輸出邊線是否接錯一根連線。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查■開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。■檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。

佛山試驗變壓器設置圖6-7 設置按移位鍵可以移動光標，按增加鍵或減小鍵可以增加數字或減小數字，當輸入正確的密碼后，按確定鍵可進入相應的設置界面。誤差控制 用戶輸入密碼222200后，可進入電壓誤差設置界面。圖6-8 誤差控制誤差控制是指實際電壓和試驗電壓之間的誤差。根據經驗，如果發現顯示電壓波動較大，難以穩定，請適當增大設定值。七、打印說明試驗完成后按 鍵進入打印程序注意：進入數據打印時，只能對當前結果進行打印。用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據為零打印樣式如下圖所示：（圖片僅供參考，數據以實際試驗為準）八、說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。將控制器上的接地端與地網相連，將變壓器的接地端與地網相連，確保兩個接地端可靠連接在同一個地網。2.連接電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.按一下“”鍵，主接觸器吸合，調壓器開始工作。 4.當電壓升至設定值時，計時器會自動計時，當計時時間到，調壓器自動回到零位，并斷開主接觸器。 屏幕顯示“試驗通過”界面，被試品合格。 5.在試驗過程中，按“”鍵，系統將停止工作，自動回到零位。6.在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過電流，系統保護啟動，主接觸器立即斷開，調壓器自動回到零位。屏幕顯示“試驗失敗”界面，被試品不合格。九、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

佛山串級式高壓試驗變壓器-好產品用質量說話

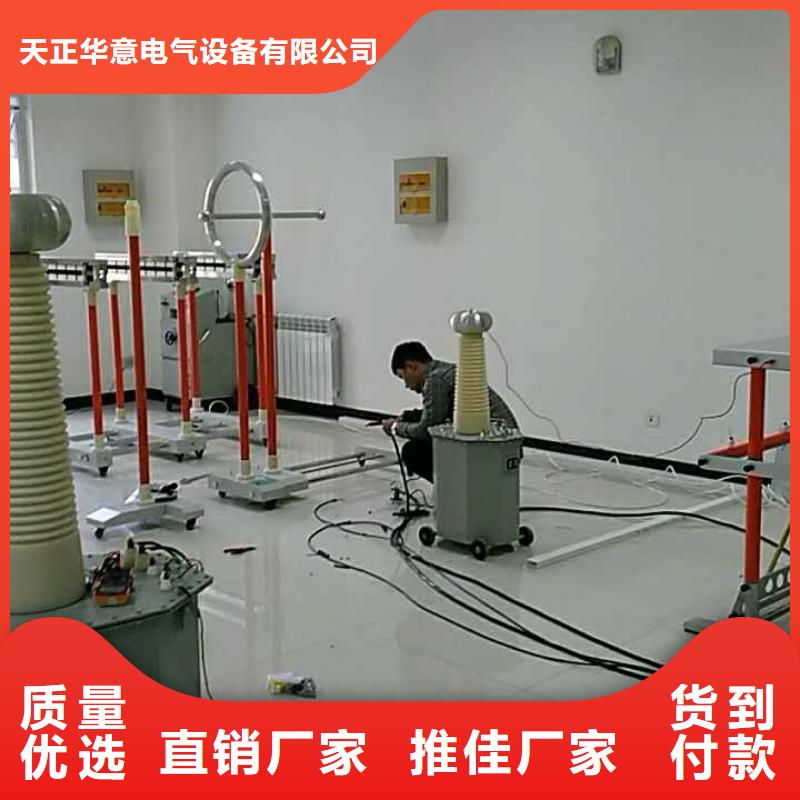

佛山試驗變壓器接線準備（1）將接地線一端夾在地網上，一端接于本儀器的接地端子上。注意：地網的接地點應具有良好的導電性，否則會影響測量的正確性，甚至危及人身。（2）將試驗變壓器的輸入端（即低壓側）用專用連接線與儀器的“A”端子及“X”端子連接。（3）將試驗變壓器的儀表端子用專用測試線與儀器的“儀表”端子連接。（4）將市電AC220V電源用專用電源線連接到儀器的“電源輸入”端子。4.2 測試步驟（1）合上電源開關，儀器顯示開機狀態，分閘指示等亮。（2）若調壓器在零位零位指示燈亮。（3）試驗過程中觀察儀器電流表及電壓表的變化值，達到設定的試驗電壓后，按下計時按鈕，開始計時，計時結束后將調壓器調回零位，并從市電上取下專用電源線。4.3 試驗結束后現場清理（1）關閉電源開關，拔下電源線。（2）將專用測試電纜線拆除并收好，方便下次使用。（3）拆除接地線，并整理好。5、運輸與保養5.1 運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。5.2 儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。5.3 防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。5.4 防曝曬儀器在室外使用時，盡可能避免或減少陽光對液晶顯示屏的直接曝曬。6.隨機附件6.1 電源線 一套6.2 使用說明書一份6.3 測試線 一套7、售后服務（1）本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。（2）本儀器享有12個月的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。（3）本儀器實行三包。（4）在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。（5）如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：維修指導，或返廠維修。

佛山試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡 努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。

佛山試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡 努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。

<佛山>天正華意電氣設備有限公司 佛山串級式高壓試驗變壓器-好產品用質量說話

佛山試驗變壓器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受25A電流沖擊。（4）電源接入儀器面板的“電源輸入”端子，切勿接入其他接線端子，以免損壞設備。（5）儀器與變壓器連接時注意各個接線柱與試驗變壓器的一一準確連接，切勿將控制箱的輸出端接到試驗變壓器的儀表端子，以免損壞設備。（6）本設備的承受電流為25A，所以設定過流保護的電流值應不超過25A。（7）在通電情況下，不得插拔任何接線。（8）當在室外時，請勿將儀器長時間置于太陽下曝曬。2.3 測試準確度方面設備應緩慢升壓，保證設備顯示電壓及電流的準確性。2.4 操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉緊急停止按鈕，并重新檢查接線。3、技術特征3.1 名稱和分類（1）名稱：5kVA操作箱。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。3.2 主機結構型式與尺寸（1）型式：一體化便攜式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用電源（1）電壓：AC220V±10％（2）頻率：50Hz±1Hz3.4 使用環境要求（1）環境溫度：-10℃～40℃（2）相對濕度：≤80％3.5 性能（1）絕緣電阻：＞2MΩ（2）泄漏電流：＜3.5mA（3）介電強度：電源連線對機殼能承受1500V（50Hz有效值）1分鐘耐壓。3.6 測量精度本儀器電流測量精度等級為±5％本儀器電壓測量精度等級為±5％3.7 測試項目（1）輸出電壓：AC0～250V（2）輸出電流：AC0～25A

---
