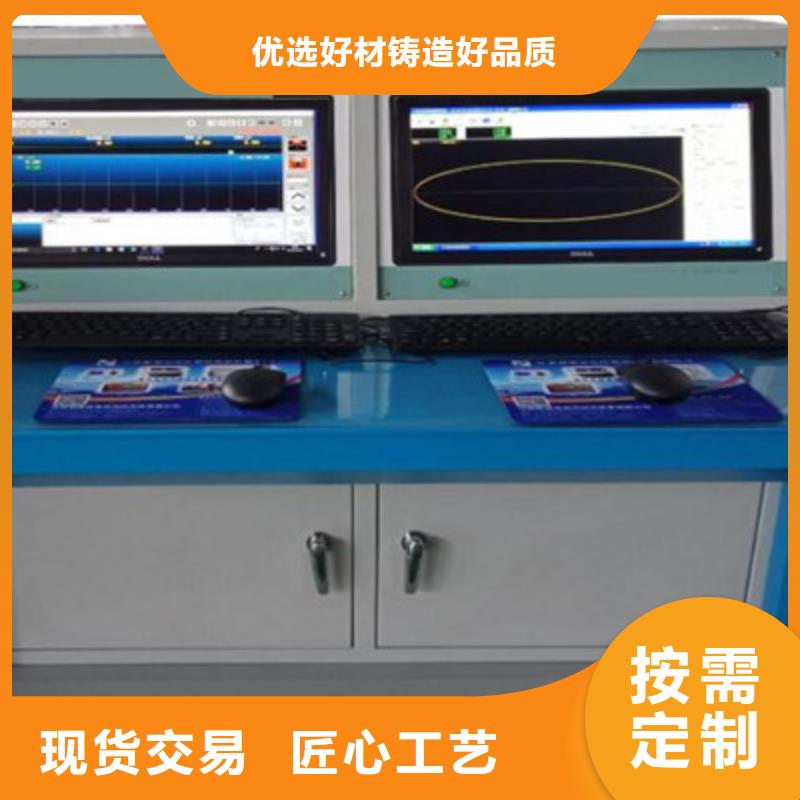

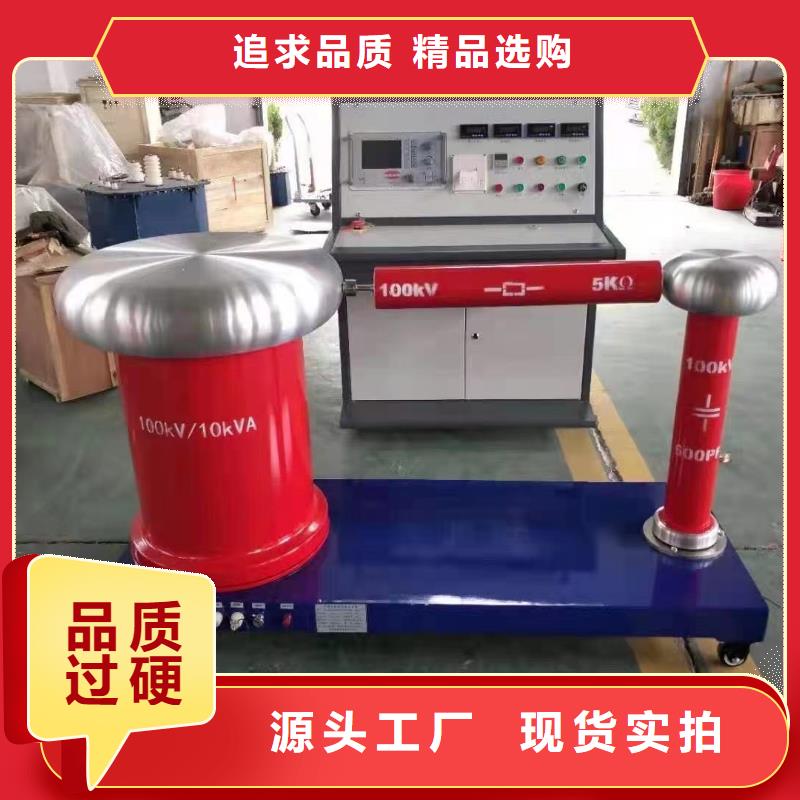

黑龍江工頻高壓局放試驗裝置 校正脈沖發生器予以校正。注意：方波測量盒應盡量靠近試品的高壓端。紅端子引線接高壓端。然后調節放大器增益調節，使該注入脈沖高度適當（示波屏上高度2cm以下），使數字表讀數值與注入的已知電量相符。調定后放大器細調旋鈕的位置不能再改變，需保持與校正時相同。校正完成后必須去掉校正方波發生器與試驗回路的連接。（3）測試操作：接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。旋轉“橢圓旋轉”開關，使橢圓旋轉到預期的放電處于有利于觀測的位置，連續升高電壓，注意次出現的持續放電，當放電量超過規定的值時的電壓即為局部放電起始電壓。在規定的試驗電壓下，觀測到放電脈沖信號后，調節放大器粗調開關（注意：細調旋鈕的位置不能再變動），使顯示屏上放電脈沖高度在0.2~2cm之間（數字電壓表上的PC讀數有效數字不能超過120.0），超過120至需要降低增益檔測量。注意：本儀器使用數字表顯示放電量，其滿度值定為100超過該值即為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。試驗過程中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝置來避開。合上開關用一個或兩個時間窗，并調節門寬位置來改變橢圓上加亮區域（黃色）的寬度和位置，使其避開干擾脈沖之處，用時間窗裝置可以分別測量產生于兩個半波內的放電量。三倍頻感應法的試驗步驟：將高頻電源接入儀器后面板的高頻電源插座，并將電源開關置于“開”的位子，其他試驗方式同前試驗。

黑龍江工頻高壓局放試驗裝置 局部放電測試電路的三種基本接法及優缺點。并聯法）串聯法 平衡法（1）標準試驗電路，又稱并聯法。適合于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上，會降低測試靈敏度。（2）接法的串聯法，其要求試品低壓端對地浮置。其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯，有利于提高試驗靈敏度。缺點是試樣損壞時會損壞輸入單元。（3）平衡法試驗電路：要求兩個試品相接近，至少電容量為同一數量級其優點是外干擾強烈的情況下，可取得較好抑制干擾的效果，并可變壓器雜散電容的影響，而且可做大電容試驗。缺點是須要兩個相似的試品，且當產生放電時，需設法判別是哪個試品放電。值得提出的是：由于現場試驗條件的限制（找到兩個相似的試品且要保證一個試品無放電不太容易），所以在現場平衡法比較難實現，另外，由于采用串聯法時，如果試品擊穿，將會對設備造成比較大的損害，所以出于對設備保護的想法，在現場試驗時一般采用并聯法。

黑龍江工頻高壓局放試驗裝置 操作方法1、打開包裝箱，將儀器取出。2、取出耳機，將插頭插入耳機插孔。3、測試（1）按開機鍵，屏幕顯示圖3字樣，如果顯示屏顯示電壓不足，應先充電，然后再使用。（首次充電不少于12小時）（2）、調靈音量，首先將主機面板上音量調節到合適程度。（3）、將偵測器上的望遠鏡對準要檢測的絕緣子或其他高壓電氣設備（如高壓開關等）進行偵測，如耳機中出現“咔嚓咔嚓”的放電音，且液晶顯示器顯示數字，說明該絕緣子性能不好，若“咔嚓”聲音很大，說明其損壞的程度已經很大，應重點注意。（4）、在線桿、變壓器附近檢測，應沿線桿或變壓器周圍對同一絕緣子或電氣設備做多點檢測，避免誤判。（5）、在變電站檢測時，如果放電地方多，放電量比較大，液晶顯示器數值較大，分辨不出大小，這時應將音量旋扭調至適當位置，以液晶顯示為主，耳機聲音為輔的原則進行定位檢測時，如望遠鏡對準該絕緣子時顯示的數值大，而偏離該絕緣子時數值變小或為零，說明該絕緣子有放電故障或絕緣下降，停電檢修時，應重點注意。（6）、為了節約電池電量，延長激光使用壽命，測試結束后，關掉激光開關與瞄準鏡內照明電源。
