黑龍江滅磁過電壓測試儀感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。 本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。 二、使用須知 滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。 1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。 2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！ 3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！ 4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。 5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接！），需將接地端良好接地。 6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。 7）供電電源為220V、50Hz工頻電源。 8）測試中和有高壓輸出時，不得接觸被試品。 9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。 注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

黑龍江滅磁過電壓測試儀測試的顯示屏幕為8吋LCD彩色屏，外表附有電阻觸控屏。若有因顛簸造成觸控不，可以在USB口插入隨機附贈的鼠標自行修正。在桌面左上角的“我的設備”圖標上雙擊鼠標左鍵，依次鼠標左鍵雙擊“控制面板”-“筆針”。在筆針屬性對話框中選擇“校準”選項卡，單擊“再校準“命令按鈕。用筆尖(或其它堅硬帶尖物體)準確點擊觸摸屏提示的筆針位置，依次校準完中心和周邊4個角后確定退出校準程序。重啟測試裝置器后，觸摸屏鼠標位置會恢復到正確位置。圖四、電壓測試界面電壓測試界面左上方有測試類型選取，在做微小漏電流試驗時可以選擇DC 30mA檔；做交流試驗時可以選擇AC 100 mA檔；界面中部有漏電流報警限值設置，可以通過上下的加減按鈕進行1毫安級的微調，也可以通過下方的控制條的隨意拖動實現大范圍調節。旁邊有定時調節設置，通過下拉列表框可以將定時時間設定在5-180秒范圍內，每個定時檔位為5秒，當定時成功并啟動測試后，若測試時間達到定時時間，測試裝置自動復位，切斷輸出電壓。右側設置按鈕，將把測試類型選取、漏電流限值和定時值下發至執行機構【每次按下面板啟動按鈕之前，請點擊設置命令，以便使測試條件生效】。界面正下方為電壓、電流、漏電流預置值和定時時間構成。左下方為“過電壓”、“清空”和“退出”命令按鈕。點過電壓退出當前程序，進入過電壓測試程序；點清空后，屏幕上保留的電壓電流和定時值會歸零；點退出結束當前程序回到桌面或NandFlash目錄。界面右側顯示測試裝置運行狀態，綠燈亮起表示正在測試，紅燈亮起表示停止測試，綠燈亮起時面板上的測試指示燈同步點亮；界面右下方顯示測試類型。

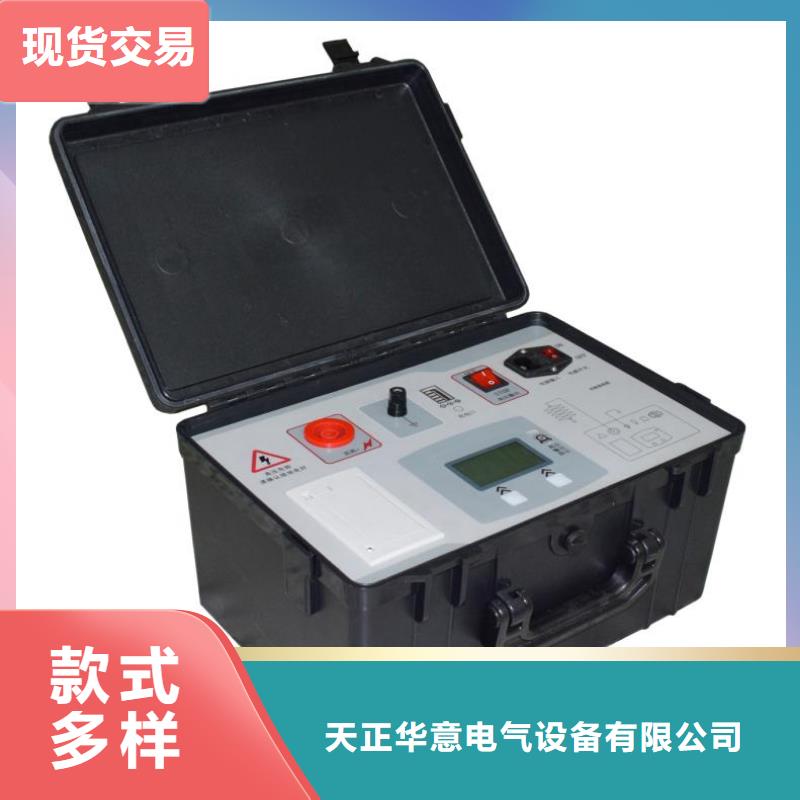

黑龍江滅磁過電壓測試儀工頻放電試驗接線方法在過電壓保護器的相地之間的放電。測試時，每次測量間隔不小于15秒，測量三次，求平均值，該值不應小于說明書中規定參數值的85%。兩種過電壓保護器,測試相地之間放電的接線圖分別為圖一,圖二相地之間放電接線圖(圖一)相地之間放電接線圖(圖二)四、面板介紹1 圖 2面板示意圖1：高壓輸出端子（在儀器的側面，此圖看不到） 2：儀器與試品接線示意圖 11:接地柱 12:220V電源插座 13:電源開關 14:急停按鈕15:液晶屏 16:232串口 17:U盤插口 18:打印機五、面板介紹1.打開電源開關，計算機進行自檢，幾秒鐘后，液晶屏顯示中文主菜單如圖5所示，表示自檢成功。 圖5 開機界面2．測試參數選擇解釋1)保護電壓：30.0kV 代表儀器 輸出電壓為30kV。一般選擇為30kV。建議：TBP-3.8選擇保護電壓10.0kV。TBP-7.6選擇保護電壓20.0kV。TBP-12.7選擇保護電壓30.0kV。 此處電壓數值在1-30kV范圍隨意設置。2)保護電流：2.0mA 代表儀器 輸出電流2mA。現場測試時候一般選擇為2mA。此處電壓數值在1-25mA范圍隨意設置。因為代串聯間隙的過電壓在非擊穿狀態的絕緣非常大，平時電流基本為0，所以我們建議保護電流2mA就可以。3)修改數值的方法：開機界面(圖5)下，紅色數字的修改。如測試頻率等項目，只需要使用觸屏筆或手指點擊，就可彈出數字鍵盤，然后修改即可。 避雷器泄露電流測試儀 避雷器閥片直流參數測試儀 避雷器直流參數測試儀 避雷器閥片參數測試儀 避雷器直流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀 工頻過電壓保護試驗裝置
