以下是:黑龍江省高低壓開關柜通電試驗臺_電力電氣測試儀器詳細參數的產品參數
| 產品參數 |
|---|
| 產品價格 | 666/臺 |
|---|
| 發貨期限 | 1 |
|---|
| 供貨總量 | 1000 |
|---|
| 運費說明 | 含運費 |
|---|
| 小起訂 | 1 |
|---|
| 質量等級 | 0.05 |
|---|
| 是否廠家 | 是 |
|---|
| 產品材質 | 銅 |
|---|
| 產品品牌 | 青島天正華意電氣 |
|---|
| 產品規格 | 158 |
|---|
| 發貨城市 | 青島 |
|---|
| 產品產地 | 青島 |
|---|
| 加工定制 | 是 |
|---|
| 產品型號 | TH |
|---|
| 可售賣地 | 全國 |
|---|
| 產品重量 | 5 |
|---|
| 質保時間 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 適用領域 | 電力電氣 |
|---|
| 質量認證 | 9000 |
|---|
| 產品功率 | 45 |
|---|
| 工作溫度 | 45 |
|---|
| 范圍 | 高低壓開關柜通電試驗臺_電力電氣測試儀器供應范圍覆蓋黑龍江省 哈爾濱市、齊齊哈爾市、鶴崗市、大慶市、佳木斯市、牡丹江市、黑河市、綏化市、大興安嶺市等區域。 |
|---|
想要更直觀地了解高低壓開關柜通電試驗臺_電力電氣測試儀器詳細參數產品的特點和功能嗎？我們為您準備了視頻介紹，相較于圖文，視頻更能讓您輕松掌握產品的核心賣點。
以下是:黑龍江高低壓開關柜通電試驗臺_電力電氣測試儀器詳細參數的圖文介紹
天正華意電氣設備(黑龍江省分公司)是一家專注生產銷售： 蓄電池測試儀，公司與大型 蓄電池測試儀廠家建立長期穩定的合作關系，貨源充足，品種規格齊全。強調“質量”和“服務”是我公司立業的基礎了解用戶的需求，在服務中成長，與用戶共同創新是我們的追求。
承誠信服務、恪守信譽的宗旨，在同等的質量下，完善的服務，優質的態度來答謝各界朋友的支持和厚愛，歡迎您的來電、咨詢，我們將竭誠為您服務！一、質量保證，嚴格按用戶要求標準供貨，二、周到服務 電話聯系及時答復運輸，送貨上門；節假日不休息，隨到隨提。
黑龍江高低壓開關柜通電試驗臺TH-300 監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的 電流，來執行 RCD 跳閘電流校準。當達到跳閘電流電平時，分斷器斷開連接。 通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的 10％遞增到 150％。2.2 剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD 在規定條件下不動作的 剩余電流值。2.3 分斷時間分斷時間：從突然施加剩余動作電流瞬間起到所有極電弧熄滅瞬間為止所經 過的時間間隔。通過 TH-300 監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動 定時器依據達到設定的跳閘時間，斷開分斷開關的連接，來執行 RCD 跳閘時間 校準，同時顯示測得的被測試裝置跳閘電流。3 儀器特點》 可模擬漏電保護開關對不同電流和時間進行分斷模擬；》 可任意設置 0-3000mA 剩余動作電流和剩余不動作電流；》 寬的分斷時間設置范圍 10ms～5000ms；》 大屏幕液晶菜單顯示，操作簡單、方便；》 校準時間短、工作效率高，比傳統方式大大節省時間；》 適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4 主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃； (4)相對濕度：＜80％； (5)電源失真度：＜2％； (6)電源要接地良好。4.2 主要技術參數量程 漏電電流（AC） 彈跳時間校驗范圍 30mA 300mA 3000mA (10～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1 漏電電流： (1)漏電電流范圍： a.30mA 檔：(0～30)mA；b.300mA 檔：(30～300)mA；c.3000mA 檔：(300～3000)mA； (2)允許誤差：±（0.2％讀數＋0.05％量程） 4.2.2 分斷時間： (1)分斷時間范圍：(10～5000)ms； (2)允許誤差：±0.1ms。5 接線及使用說明

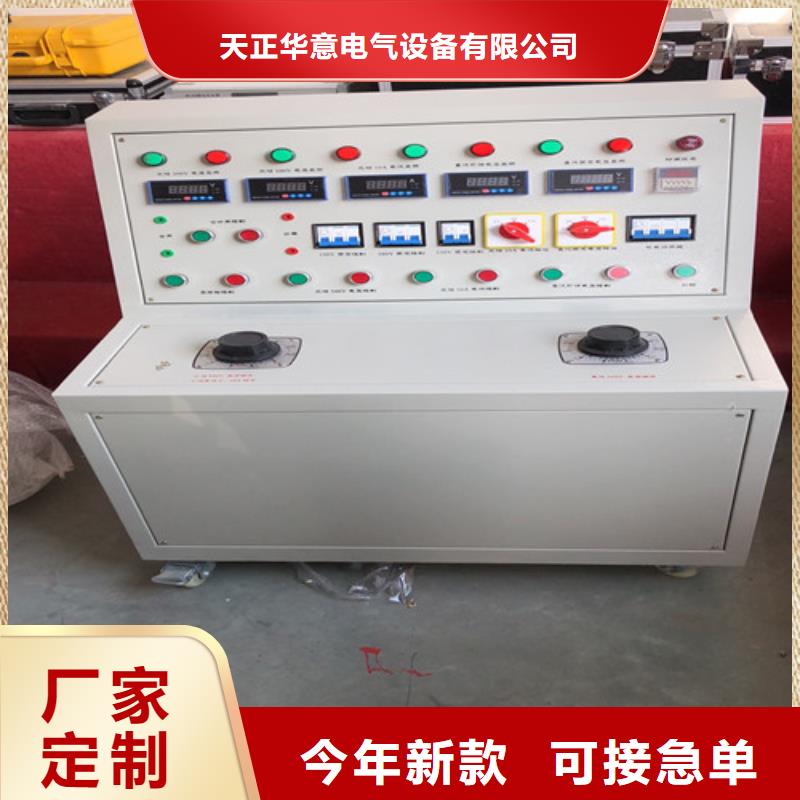

黑龍江高低壓開關柜通電試驗臺、三相交流（0-50A/20v、0~1000A/2V）電流可調輸出5、單相直流（0~260V）電壓可調輸出；6、電秒表計時范圍：0-99.999S7、漏電保護試驗電壓1kv。8、配模數插座取進線電源單相10A 2孔 一個單相16A 3孔 一個 三相25A 4孔 一個9、外形尺寸：550mm660mm1005mm三、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，
黑龍江高低壓開關柜通電試驗臺前面板介紹名稱 說明警告，小心觸電！ 小心觸電的危險。當校準器工作時，這些端子上外加有致命電 壓或者會輸出致命電壓。在將導線連接到這些端子或從端子上 取下導線時，請確保校準器和被校準裝置處于待機模式。當校 準器執行 RCD 校準時，這些端子會輸出交流線電壓。INPUT 端子顯示屏功能鍵為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試 儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開 關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準 裝置的接線插座與校準裝置 INPUT 端子連接。另一種是直接將 漏電開關測試儀的連接線插入校準裝置的 INPUT 端子。 顯示面板是一個 256 色有源 LCD 顯示屏，用于顯示校準器狀 態、輸出分斷時間、測得的電流。此外，顯示屏底部顯示屏幕 正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了 解顯示信息的詳細內容。 這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏 中的標記指示。在操作期間，功能會發生變化，這樣就可以用 這些鍵完成更多的功能。 控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施 加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加 輸出信號（表示待機）。 包括用于鍵入電流的有效值、分斷時間以及包含因子的 10 個數 字鍵和 ENT（確定鍵）、DEL（刪除鍵）兩個功能鍵。如設置跳閘電流為 30mA，只需按 和 ，然后按 ENT 即可
黑龍江高低壓開關柜通電試驗臺 接入實際二次回示意圖

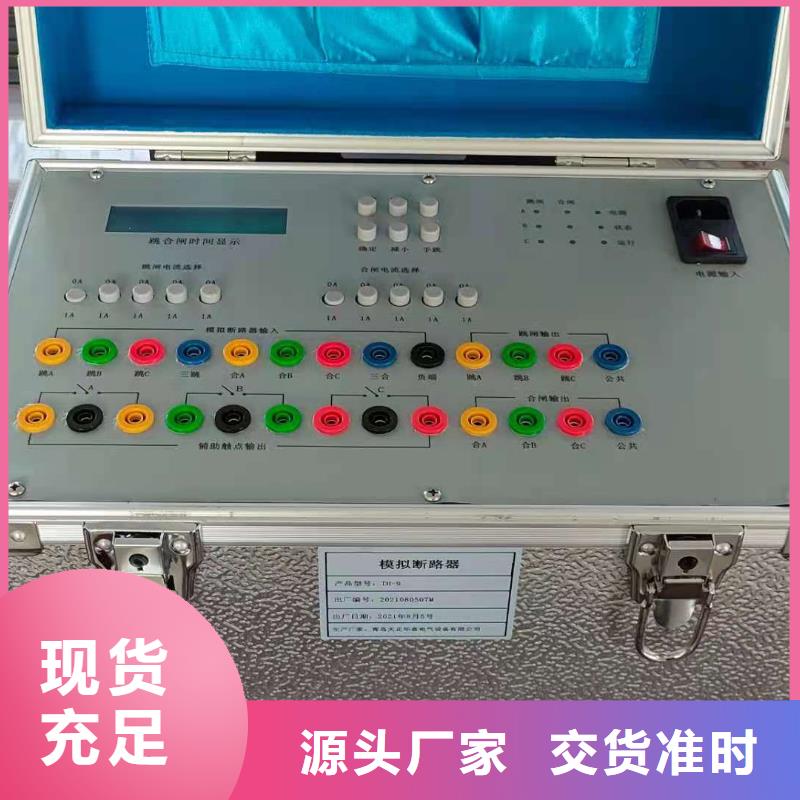

在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。
特別注意：
用戶在設置跳合閘時間時。按動增加和減小按鈕不允許按住按鈕不放。只能一次一次的按動。否則會出現第二路模擬斷路器跳合閘的時間不準確的情況。
保修條件
本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。
