產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.02 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 6 |
產品顏色 | 白 黃 |
質保時間 | 3年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 10 |
工作溫度 | 45 |
范圍 | 管道防腐檢測儀供應范圍覆蓋云南省、昆明市、玉溪市、麗江市、普洱市、曲靖市、保山市、昭通市、臨滄市、文山市、西雙版納市、紅河市、大理市、德宏市、楚雄市、怒江市、迪慶市 個舊市、開遠市、蒙自市、建水縣、石屏縣、彌勒市、瀘西縣、元陽縣等區域。 |
紅河地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分(如電纜芯線/閥門等)連接,黑色鱷魚夾和打入大地(土壤)的接地釬連接,如果接地線不夠長,則使用延長線續接。圖2-1-2 直連法接線注意事項:?接地釬位置的選擇:為保證探測效果,接地釬應與管線距離5m以上,而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上,否則會使這些管線上也會有發射信號,從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線,否則這些管線上也會感應到發射信號,從而產生干擾??稍诖蚪拥剽F之前用無源探測的方法進行檢查。?確保良好連接:如果管線連接處有絕緣漆或銹蝕嚴重,需要先將其清理干凈,確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的,如果絕緣則不能使用直連法,或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法:確認接線正確后,打開發射機觀察輸出電流,如果電流過小,以至于無法正常探測,則有可能是管道絕緣。
紅河地埋電纜管線探測儀技術參數1.采樣方法:低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率:200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度:0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置:交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓:35kV及以下6.測試距離:<60km7.分 辨 率:1m8.測試精度:0.1m9.顯示方式:工業級10.4寸彩色觸摸液晶屏10.操作方式:觸摸屏操作、物理旋鈕操作11.分析設置:滾屏、縮放、保存、調出、波移等功能12.工作電源:內置電池供電13.連續工作:>4h(亦可使用外接電源使用)14.儲存功能:具有數據存儲功能,可存儲大量現場波形及數據,并隨時調出使用15.波形分析:所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征,便于分析卡位16.波形處理:能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比,可自動判斷故障距離17.外形尺寸:長370mm×寬270mm×高220mm18.重 量:2.5kg四、工作原理TH-2003采用的是時域反射原理,即對電纜發射一電脈沖,電脈沖將在電纜中勻速傳輸,當遇到電纜阻抗發生變化的地方(故障點),電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來,通過屏幕上的波形可直接判讀故障距離。
紅河地埋電纜管線探測儀注意:盡量使用接地釬,而不要直接用接地網!至少在電纜的對端必須用接地釬,接地釬還需要離開接地網一段距離,否則會在其他電纜上造成地線回流,影響探測效果。電流自發射機流經芯線,在電纜對端進入大地,流回近端返回發射機。這種接法接收機在地面探測時可以感應到很強的信號,信號特性比較明確,而且可以充分利用儀器的防誤跟蹤功能;信號在絕緣良好的芯線上流過,不會流到鄰近管線上,尤其不會流到交叉的金屬管道上,適于在復雜環境下的路徑查找。另外由于電纜接地,流經電纜的信號電壓很低,不容易對鄰線產生電容耦合,減少臨近管線的干擾。由于存在芯線和大地之間的分布電容,隨距離的增加,電流會有衰減。但若接地良好,電容電流很小,可以不予考慮。這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。
<紅河>天正華意電氣設備有限公司紅河地埋電纜管線探測儀技術參數1.采樣方法:低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率:200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度:0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置:交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓:35kV及以下6.測試距離:<60km7.分 辨 率:1m8.測試精度:0.1m9.顯示方式:工業級10.4寸彩色觸摸液晶屏10.操作方式:觸摸屏操作、物理旋鈕操作11.分析設置:滾屏、縮放、保存、調出、波移等功能12.工作電源:內置電池供電13.連續工作:>4h(亦可使用外接電源使用)14.儲存功能:具有數據存儲功能,可存儲大量現場波形及數據,并隨時調出使用15.波形分析:所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征,便于分析卡位16.波形處理:能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比,可自動判斷故障距離17.外形尺寸:長370mm×寬270mm×高220mm18.重 量:2.5kg四、工作原理TH-2003采用的是時域反射原理,即對電纜發射一電脈沖,電脈沖將在電纜中勻速傳輸,當遇到電纜阻抗發生變化的地方(故障點),電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來,通過屏幕上的波形可直接判讀故障距離。
紅河地埋電纜管線探測儀電纜路徑查找信號發射器一、簡介電纜故障測試儀主機具有測距功能,也具有電纜路徑發射器功能,電纜路徑信號發射器配合聲磁數顯同步定點儀,能準確的探測各類地埋電力線纜、金屬管道的埋設路徑及埋設深度。二、功能特點采用多頻率正弦信號,在探測埋地電纜的路徑走向及埋設深度時,可有效地抑制工頻干擾、同頻干擾,提高了現場探測效率。該設備信號輸出功率大,可以使所探測的路徑距離達10km以上,完全滿足國內大多數企業的各類超長度敷設電纜的埋設路徑查找工作。三、技術指標1、輸出功率:在負載電阻為10Ω時,輸出功率大于30W,并且連續可調。2、工作頻率:18kHz、33kHz、65kHz、83kHz3、具有自動過熱、過載保護功能,可連續工作8小時以上。4、工作電源:12V 5、環境條件:溫度-20~50℃,濕度小于95%
<紅河>天正華意電氣設備有限公司紅河地埋電纜管線探測儀直連法旋轉FUNTION旋鈕,開啟發射機。根據應用要求,選擇相應的頻率、模式、功率。當切斷和重新連接紅色引線時,通過注意顯示器上的mA輸出或注意發射鉗音調變化來檢查連接是否良好。當連接狀態不佳或者管線接地電阻過大時,會有紅色提示。影響接線質量的因素包括:a)管線連接點銹蝕:用鋼絲刷清潔接線區域b)接地不良:將地釘插入潮濕地面。用水將周圍地面打濕。如果仍有問題,請嘗試連接到檢修孔蓋板周圍。避免連接到圍墻護欄上,否則可能沿著圍墻產生回波信號電流,干擾定位信號。如果接收信號不夠強,首先從較低輸出信號開始,逐漸增加輸出。如果將輸出設置為較高水平,可能會導致部分信號“流出”到其他功能結構,從而導致電源消耗過大,造成能源浪費。當連接到鐵質材料上時,有時可能無法找到恰當的突出部位,無法夾持夾鉗。這種情形下,請使用可選磁鐵與線路接觸,然后將紅色夾子夾到磁鐵上。一個很好的例子是連接到街道照明電路。通常的做法是將照明電纜的護套連接到路燈的金屬檢查蓋上。當連接到檢查板將通過板和護套為電纜供電。通常,蓋板上沒有能用于夾持的突出部位,因此在蓋板上使用磁鐵提供合適的夾持點。1.1 界面介紹旋轉FUNCTION旋鈕至管線探測模式或電纜識別模式開機,進入管線探測或電纜識別信號發射界面。在選擇合適的頻率、模式和功率后,長按輸出。正常輸出時,符號閃爍提示,在此期間不可觸碰連接線的裸露部分,以防觸電。
<紅河>天正華意電氣設備有限公司紅河地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分(如電纜芯線/閥門等)連接,黑色鱷魚夾和打入大地(土壤)的接地釬連接,如果接地線不夠長,則使用延長線續接。圖2-1-2 直連法接線注意事項:?接地釬位置的選擇:為保證探測效果,接地釬應與管線距離5m以上,而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上,否則會使這些管線上也會有發射信號,從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線,否則這些管線上也會感應到發射信號,從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接:如果管線連接處有絕緣漆或銹蝕嚴重,需要先將其清理干凈,確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的,如果絕緣則不能使用直連法,或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法:確認接線正確后,打開發射機觀察輸出電流,如果電流過小,以至于無法正常探測,則有可能是管道絕緣。
紅河地埋電纜管線探測儀注意:盡量使用接地釬,而不要直接用接地網!至少在電纜的對端必須用接地釬,接地釬還需要離開接地網一段距離,否則會在其他電纜上造成地線回流,影響探測效果。電流自發射機流經芯線,在電纜對端進入大地,流回近端返回發射機。這種接法接收機在地面探測時可以感應到很強的信號,信號特性比較明確,而且可以充分利用儀器的防誤跟蹤功能;信號在絕緣良好的芯線上流過,不會流到鄰近管線上,尤其不會流到交叉的金屬管道上,適于在復雜環境下的路徑查找。另外由于電纜接地,流經電纜的信號電壓很低,不容易對鄰線產生電容耦合,減少臨近管線的干擾。由于存在芯線和大地之間的分布電容,隨距離的增加,電流會有衰減。但若接地良好,電容電流很小,可以不予考慮。這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。

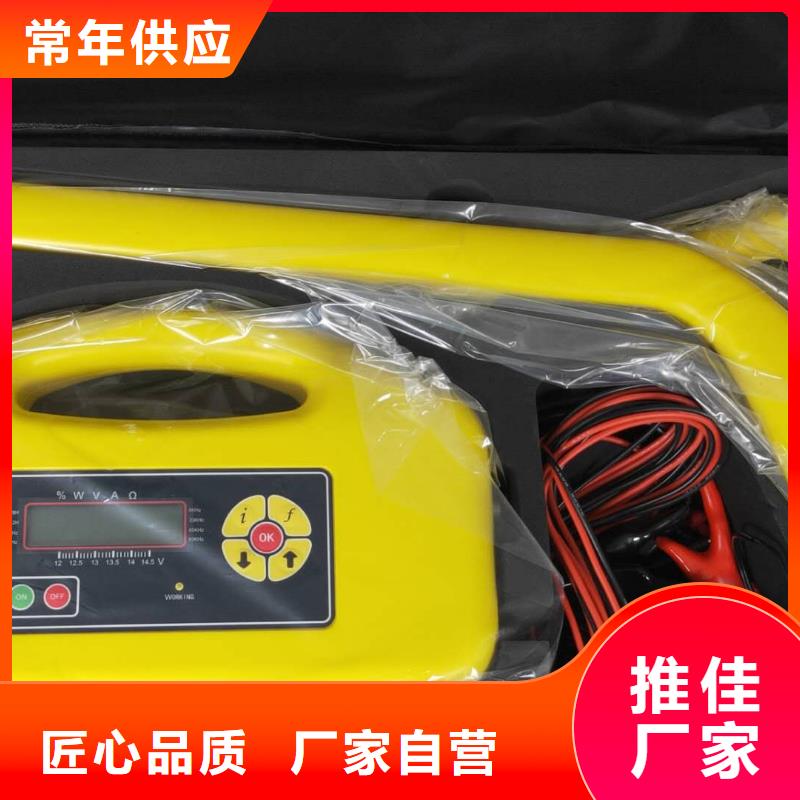

紅河地埋電纜管線探測儀地下電纜故障探測儀在非開挖的情況下,對地下管道、電纜、光纜進行定位和埋土深度測量,查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器等先進技術,具有抗干擾能力,精準定位和測深,適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測,是管道維護單位的必備儀器之一。一、電纜故障探測儀特點(一)功能多 1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式,適合不同場合需要。2、 接收機功能: 用于對地下電纜的位置、走向、埋深及電流測量。3、左右定位箭頭指示目標管線位置,定位快速、;前后箭頭和dB值指示防腐層破損點的位置及大小。4、具有背光功能,適合夜間搶險使用。5、用于埋地電纜故障點定位。6、電流測量:測量發射機施加到被測管線上的電流。7、萬用表功能:可測量輸出電壓、輸出電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。8、外置感應式夾鉗:適合檢測電纜時無法直連施加信號的場所。(二)定位精度高 : 多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式),可相互驗證,確保管線定位的度。1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量()或水平梯度()的變化 據其值的位置來定位;2、極小值法: 用谷值模式 通過測定垂直分量()的變化 據其小值的位置來定位。
<紅河>天正華意電氣設備有限公司紅河地埋電纜管線探測儀發射信號施加在電纜一相和護層之間,對端相線和護層短路,護層兩端應保持接地。如果是對單條電纜敷設,信號會從發射機流經芯線,再經護層和大地兩個回路返回。因為護層(鎧裝及銅屏蔽層)由連續金屬組成,電阻很??;大地回路由于存在兩端接地電阻,再加上土壤電阻,總阻值較大,故大部分電流將通過護層返回,少部分電流通過大地返回。由于芯線電流和護層電流反向,能在外部一定距離產生磁場信號的有效電流為其差,數值等于通過大地返回的電阻電流。另外由于芯線-護層回路與護層-大地回路存在互感,通過電磁感應也可以在護層-大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和(兩者存在相位差)。根據現場實際情況的不同,有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖,若存在同路徑敷設(兩端位置均相同)的其他電纜,則返回電流主要被幾條電纜的護層分流,例如三條電纜同路徑,則三條電纜的護層返回電流各占1/3。有效電流正向,占注入值的2/3,鄰線電流反向,占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示,發射信號會施加在電纜兩相之間,電纜的對端兩相線短路。兩相在電纜內部扭絞,其電流值相同且方向相反。盡管兩相線雖相距很近,但仍有一定間隔,故兩相線和接收機線圈之間的距離會造成微小差異,兩相線在此處產生的磁場方向相反,但強度因距離的差異而不會完全相同,大部分相互抵消,但仍有小部分殘余,金屬護層的屏蔽作用會進一步將其削弱,的剩余信號方能被接收。因為扭絞的原因,信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內,對外放射的磁通會因方向連續變化360°而相互抵消,所以不會在護層-大地回路產生感應電流。由于有效信號很小,故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。
紅河地埋電纜管線探測儀本儀器有高壓輸出, 危險?。?!一、概 述電纜外護套故障測試儀主要用于交聯電纜外護套的故障檢測,也可以用來定點單芯電纜的外護套故障,定點低壓電纜中的接地泄漏故障,進行高壓電纜外護套故障的預定位。電纜外護套故障測試儀的輸出電壓為5/10KV 及以下,滿足中國標準GB50150-2006 的電纜外護套耐壓試驗規定,包括適合交叉互聯系統的電纜外護套交接試驗和性試驗以及電纜外護套的故障定位。快速準確查找500kv以下單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患,是單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。伴隨城網改造的展開,許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜,由于時間緊迫及經驗不足,造成許多電纜敷設后外護層通不過耐壓試驗(10kV/1min)。目前,外護層大多采用HDPE護套料,在工廠內已通過直流25kV/5min的耐壓試驗,泄漏電流低至幾十μA。因此,敷設后的缺陷大多由敷設中,包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷;接地箱進水;原有缺陷點的劣化;接地線分叉部分透潮使絕緣電阻下降等等原因,有時因為電纜埋設過深,或周圍情況復雜,使定位十分困難,有些缺陷點歷經多年不能解決,給運行留下了隱患。
<紅河>天正華意電氣設備有限公司紅河地埋電纜管線探測儀地下電纜故障探測儀在非開挖的情況下,對地下管道、電纜、光纜進行定位和埋土深度測量,查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器等先進技術,具有抗干擾能力,精準定位和測深,適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測,是管道維護單位的必備儀器之一。一、電纜故障探測儀特點(一)功能多 1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式,適合不同場合需要。2、 接收機功能: 用于對地下電纜的位置、走向、埋深及電流測量。3、左右定位箭頭指示目標管線位置,定位快速、;前后箭頭和dB值指示防腐層破損點的位置及大小。4、具有背光功能,適合夜間搶險使用。5、用于埋地電纜故障點定位。6、電流測量:測量發射機施加到被測管線上的電流。7、萬用表功能:可測量輸出電壓、輸出電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。8、外置感應式夾鉗:適合檢測電纜時無法直連施加信號的場所。(二)定位精度高 : 多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式),可相互驗證,確保管線定位的度。1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量()或水平梯度()的變化 據其值的位置來定位;2、極小值法: 用谷值模式 通過測定垂直分量()的變化 據其小值的位置來定位。
<紅河>天正華意電氣設備有限公司 紅河管道防腐檢測儀現貨廠家紅河地埋電纜管線探測儀用來測量被測量管線的埋土深度,測量深度的同時在顯示器中顯示目標管線中的電流值。在電流測量的過程中,無論原來采用哪種定位模式,系統均自動切換到峰值模式。深度測量單位可通過菜單選擇公制或英制。公制單位:當管線埋土深度小于1米時,為cm。當管線埋土深度大于1米時,深度顯示單位為m。英制單位:英尺。電流單位:當電流大于1A時,顯示電流的單位為A,當電流小于1A時,顯示電流的單位為mA。注意:1、為了測得的埋深值,接收機必須保持在垂直于管道的位置工作。2、為了提高深度測量的精度,在測深時不要在谷值模式下進行,建議切換到寬峰模式下進行管線埋深測量。背光鍵(6)按下背光鍵,顯示窗口背光點亮,背光保持預先設置好的背光時長,再按下背光鍵,背光關閉。背光時間可通過背光菜單進行設置。數據存儲:測量的電流和深度數據存儲方法:測量電流值后,在顯示窗口的中間顯示管線埋土深度和電流值。如果需要存儲數據,按下鍵,檢測數值被存儲到儀器的存貯器中,顯示器右下角表示所存數據多少的序號(12)自動加1。如果不需要存儲,再按一下鍵,恢復管線定位狀態。
紅河管道防腐檢測儀現貨廠家紅河地埋電纜管線探測儀智能電纜綜合探測儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器等組成。管線路徑探測能在非開挖的情況下,用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波技術、具有一定抗干擾能力, 能精準定位和測深,適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測,是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。儀器具有以下特點:1.多種探測模式:經典定位模式,導線巡航模式,信號曲線模式;2.經典定位模式:羅盤、方向和信號幅值顯示,直觀顯示管線左右方向。3.導線巡航模式:360°管線路徑指示,連續顯示深度、電流和管線相對位置。界面簡潔直觀,無需經驗即可進行操作4.信號曲線模式:可顯示歷史信號強度曲線,通過觀察不同位置信號強度曲線的變化,尋找線纜位置。5.GPS測繪功能:用戶可通過手機APP內部的地圖查看接收機測繪的地下管線地理坐標,通過觀察地下管線路徑導向圖,可查看地下線纜的埋線方向。6.電流方向判定(部分頻率),可通過標定電流方向,排除鄰線干擾,防止跟蹤錯誤。7.內置掃頻測試功能,用戶可通過掃頻結果選擇合適的信號頻率進行管線測量,避免同頻干擾。8.全數字化高精度采樣處理:穩定可靠,超高靈敏度,接收通頻帶極窄,抗干擾能力強,能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。9.多種探測頻率:6種主動探測頻率和4種被動探測頻率。10.發射機多種信號輸出方式:直連輸出、卡鉗耦合、感應法。11.發射機數字放大功率輸出,全自動阻抗匹配,全自動保護。12.儀器下方內置高亮照明燈,方便夜間作業。
