紅河接地電阻測試儀如果鉗表的測量值大于允許值，請按單點接地進行測量。3．建筑物防雷接地系統的應用建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。4．加油站接地系統的應用在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。序 號 檢測項目技術要求油罐接地電阻≤10Ω2 裝卸點接地電阻 ≤10Ω3 加油機接地電阻 ≤4Ω4 加油機輸油軟管連接電阻 ≤5ΩB型鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3。防爆合格證號：CE082010。它可應用于相應的易燃易爆環境中。⑴．儲油罐、裝卸點接地電阻的測量如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B（如自來水管等），按三點法用鉗表分別測出R1、R2和R3。則可計算出：儲油罐接地電阻為： RA＝（R1＋R2-R3）÷2裝卸點接地電阻為： RC＝R2-RA輔助地極接地電阻為：RB＝R1-RA注：測R1時，BC、AC間不能有導線連接。測R2、R3時類推。

<紅河>天正華意電氣設備有限公司

紅河接地電阻測試儀 特別是大型接地網的接地阻抗一般很小（一般在0.5Ω以下），干擾帶來的相對誤差更大。為了降低現場干擾的影響，目前采用的方法主要有兩種，一種是增大測試電流，一種是使用異頻法。種方法是通過加大測試電流來加大信號電壓和信號電流，從而提高信噪比，減小測量誤差。這種方法由于采用了很大的測試電流（DL/T475-2006標準不宜小于50A），使得設備非常笨重，且布線勞動強度很大，耗時耗力。而且，由于主要干擾與信號同頻，無法從根本上干擾的影響，為解決該問題，山東省電力工業局文件（魯電科[1997]111號）“關于下達1997年科技攻關、開發及科技成果推廣計劃的通知”第38項下達了“運行中大型變電站接地網接地電阻測試與研究”攻關計劃，與華中理工大學聯合攻關，解決了工頻流入地網電流干擾及測試引線線間的干擾問題。該研究成果獲得了華中電網集團科技進步二等獎，山東省電力公司科技進步二等獎。異頻法則是通過改變測試電流的頻率來避開工頻干擾，由于信號頻率與干擾頻率不同，就可以通過濾波器來濾除干擾的影響，從而提高測量精度。異頻法由于采用的測試電流較小，因此設備小巧，布線勞動強度也大大減輕。由于具有測試結果穩定可靠和省時省力的優點，異頻法測試已被國內外專家廣泛接受和采用。

紅河大型地網接地電阻測試儀一站式廠家

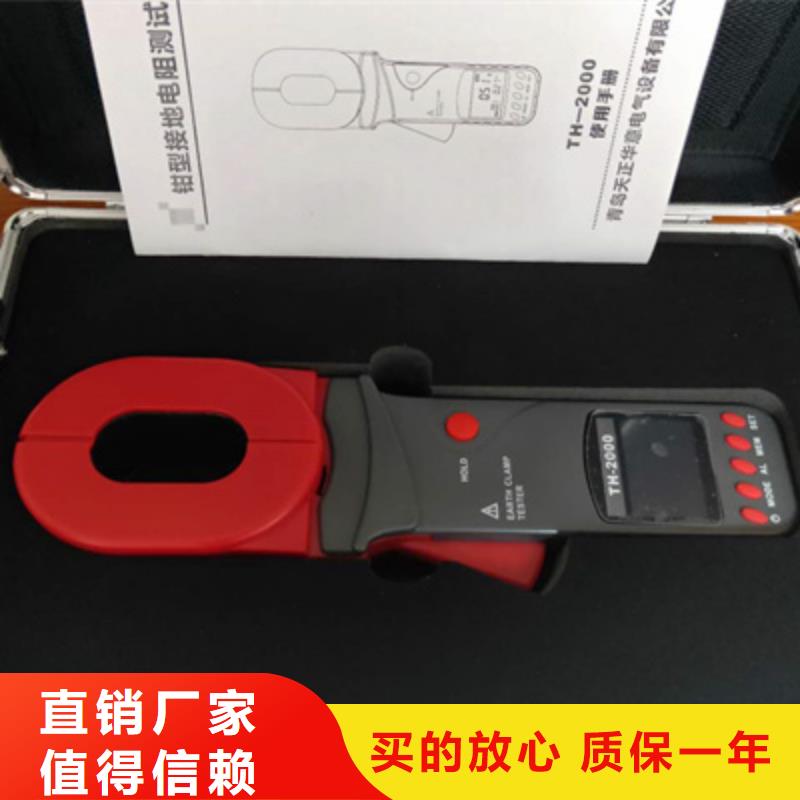

紅河接地電阻測試儀電阻測量開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。用戶認為有必要，可以如圖5所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。 圖5顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖2。顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電阻超出了電阻報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。＊在電流測試模式下，按Ω鍵切換到電阻測試模式。＊4．電流測量開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按A鍵，鉗表進入電流測量模式，顯示“AC 0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電流超出了所設定的電流報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。

<紅河>天正華意電氣設備有限公司

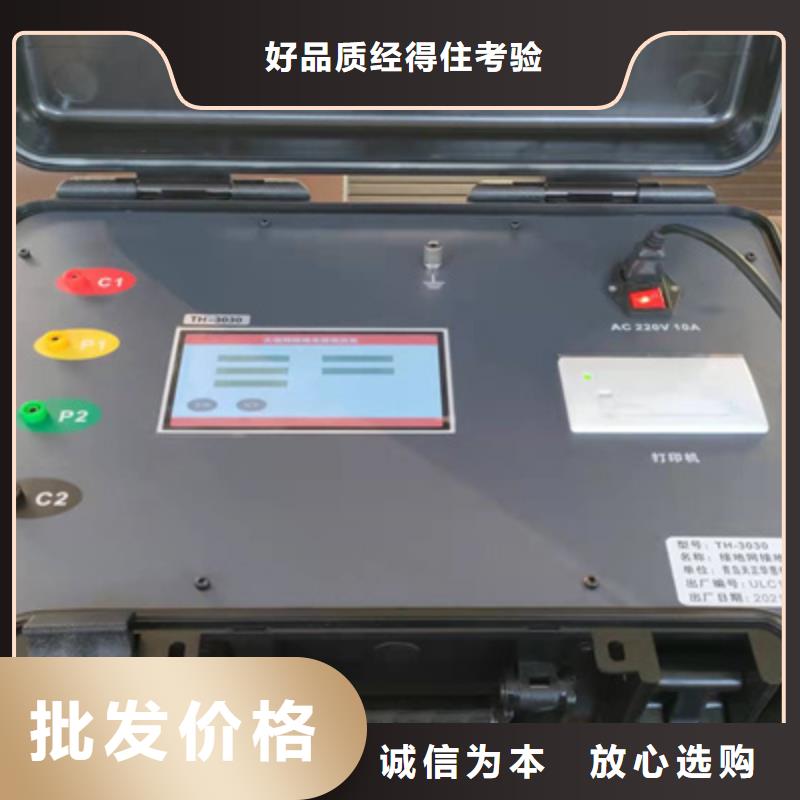

紅河接地電阻測試儀大型地網接地電阻測試儀一、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型地網接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、存儲采用鍵盤漢字輸入，方便查詢四、 性能特點1、采用自動雙變頻先進變頻技術，用45Hz 和55Hz 兩種頻率進行測量，同時還有多組變頻供選擇使用。2、抗干擾能力強。采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。五、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：自動45Hz/55Hz 雙頻，多組變頻供選擇使用7、輸出電流：5A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥2.0mm2電壓線銅芯截面積≥1.5mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg

紅河接地電阻測試儀接地電阻表是根據電位補償原理生產的性儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電的重要措施。接地電阻表的檢定規程是JJG366-2004接地電阻表檢定規程。TH-1D接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表（工作電流為AC25A）的檢定。可以作電阻箱使用，起始電阻10mΩ，分辨力達1mΩ。接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各外露可導電部分與電氣設備的總接地端子之間的(接觸)電阻。為接觸電阻對測試的影響，儀器采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。

<紅河>天正華意電氣設備有限公司 紅河大型地網接地電阻測試儀一站式廠家

紅河接地電阻測試儀如果鉗表的測量值大于允許值，請按單點接地進行測量。3．建筑物防雷接地系統的應用建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。4．加油站接地系統的應用在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。序 號 檢測項目技術要求油罐接地電阻≤10Ω2 裝卸點接地電阻 ≤10Ω3 加油機接地電阻 ≤4Ω4 加油機輸油軟管連接電阻 ≤5ΩB型鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3。防爆合格證號：CE082010。它可應用于相應的易燃易爆環境中。⑴．儲油罐、裝卸點接地電阻的測量如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B（如自來水管等），按三點法用鉗表分別測出R1、R2和R3。則可計算出：儲油罐接地電阻為： RA＝（R1＋R2-R3）÷2裝卸點接地電阻為： RC＝R2-RA輔助地極接地電阻為：RB＝R1-RA注：測R1時，BC、AC間不能有導線連接。測R2、R3時類推。

<紅河>天正華意電氣設備有限公司

紅河接地電阻測試儀?工作場所必須使用絕緣材質的工作桌或工作臺，操作人員和被測體的間不得使用任何金屬。在設計工作場所時，不允許出現需要操作人員跨越待測物去操作測試儀器的現象。工作場所必須保持整齊、干凈。不使用的儀器和測試線請放到固定位置，一定要讓所有人員都能立即分辨出在測件、待測件和已測件。測試站及其周邊不能含有可燃氣體及腐蝕性氣體，不能在易燃物質旁使用測試儀。?操作人員規定本系列測試儀的操作具有危險性，誤操作時會造成人員的傷害，這種傷害甚至是有生命危險的，因此使用人員必須先經過培訓，并嚴格遵守用戶手冊。1.3 操作規定本系列測試儀輸出5kVAC高壓，測試時必須注意以下事項和規定，否則將危及生命！?禁止操作禁止重復開關機，每次開關機應間隔30s以上。禁止擅自打開機殼，測試儀必須由經過培訓合格的工程師或技術員維護。?測試中注意事項操作人員必須佩戴絕緣手套。如果暫時離開操作區域或并不馬上進行測試，必須關斷電源。測試過程中，禁止碰觸儀器測試端和被測體，以免觸電。操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時，請取下。非合格的操作人員和不相關的人員應遠離高壓測試區。必須將本測試儀的接地端子與大地可靠連接。只有在測試時才連接高壓測試線，不用的時候請及時取下，取用測試線（鉗）必須握在絕緣部分，禁止直接觸摸高壓輸出端（鉗）。萬一發生異常，請立即按STOP鍵，停止測試，并關閉電源。?必須記著下列要點非合格的操作人員和不相關的人員應遠離高壓測試區。隨時保持高壓測試區在和有秩序的狀態。在高壓測試進行中不碰觸測試對象或任何與被測物有連接的對象。萬一發生任何問題，請立即關閉高壓輸出。在直流耐壓測試后，必須先妥善放電，才能進行拆除測試線的工作。

紅河接地電阻測試儀須知本儀表根據IEC61010規格進行設計、生產、檢驗。任何情況下，使用本儀表應特別注意。任本儀表的RS232接口與內部電路為非隔離接口，嚴禁在測試電壓的時候連接電腦，否則會燒壞儀表或引起觸電事故。必須先將電壓測試線拔出儀表后才能連接RS232數據線到電腦讀取數據。說明書中的在線監測不適用于監測電壓。注意本儀表機身的標貼文字及符號，所規定的測量范圍及使用環境。使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。測量過程中，嚴禁接觸裸露導體及正在測量的回路。測量前請先確認FUNCTION功能旋鈕已設定在適當的量程范圍內。確認導線的連接插頭已緊密地插入儀表接口內。請勿在測試端與接口之間施加超過600V的交流電壓或直流電壓，否則可能損壞儀表。請勿在易燃性場所測量，火花可能引起爆炸。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。若儀器潮濕，請干燥后再保管。給電池充電時請確認測試線已移離儀表，FUNCTION旋鈕處于“OFF”位置。儀表顯示電池電壓低符號，應及時給電池充電。長時間不用本儀表，請每隔3個月給電池充電。使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊中的警告標志，使用者須嚴格依照本手冊內容進行操作。

<紅河>天正華意電氣設備有限公司 紅河大型地網接地電阻測試儀一站式廠家

紅河接地電阻測試儀本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較小（0～3.0A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二、概述目前國內接地裝置的測試工作比較薄弱，一些關鍵的技術觀念比較模糊，技術手段落后。針對上述現狀，我國制訂了行業標準DL/T475-2006和標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員，我們根據這些標準，結合我們多年研究大型地網測試的實際經驗，研制成功本儀器。工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在標準GB/T17949.1-2000“接地系統的土壤電阻率，接地阻抗和地面電位測量導則部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，使得測試結果產生很大的誤差。

紅河接地電阻測試儀．電力系統的應用⑴．輸電線路桿塔接地電阻的測量通常輸電線路桿塔接地構成多點接地系統，只需用XRD系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。⑵．變壓器中性點接地電阻的測量變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。⑶．發電廠變電所的應用XRD系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。2．電信系統的應用⑴．樓層機房接地電阻的測量電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用XRD系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。鉗表阻值 ＝ 機房接地電阻 ＋ 測試線阻值 ＋ 消防栓接地電阻如果消防栓接地電阻很小，則：機房接地電阻 ≈ 鉗表阻值 - 測試線阻值⑵．機房、發射塔接地電阻的測量機房、發射塔接地通常構成二點接地系統，如下圖。如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。

---
