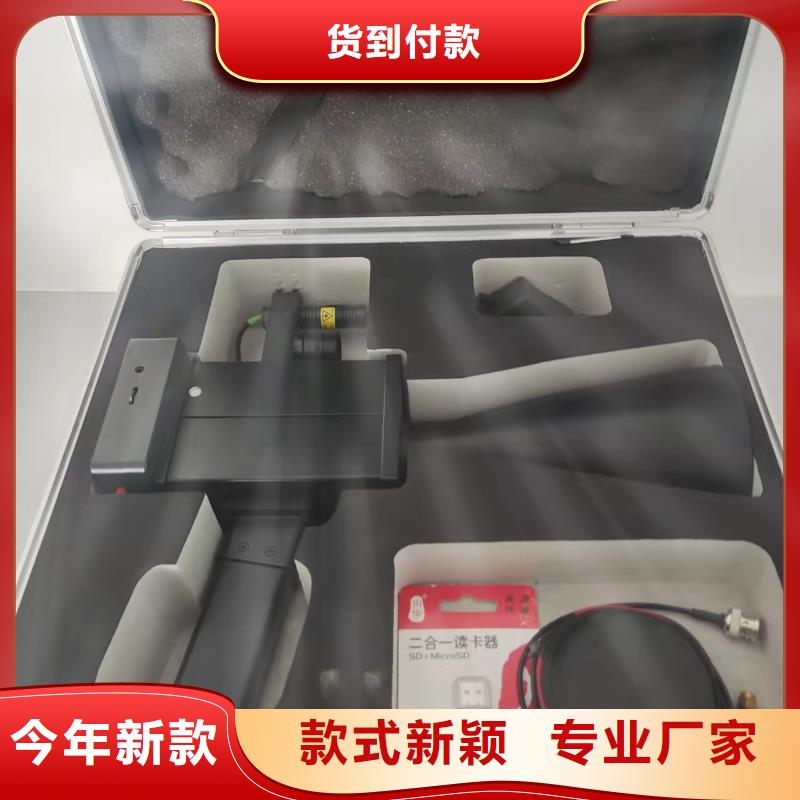

紅河手持式超聲波局部放電檢測儀2.2.軟件操作說明用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。 在桌面有SCJF-V4.0.EXE快捷方式，雙擊，根據操作指示進入測量界面。當軟件次啟動時，系統會出現“試驗設置”對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。軟件會在硬盤D:TESTV4.X\test中建立存儲目錄以保存數據，例如：試驗名稱為： TEST1則檢測數據存儲路徑為：D:TESTV4.0\test\test1所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。利用本系統進行檢測檢測數據都存儲在硬盤中，也可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。試驗設置對話框：圖2.2-1試驗設置對話框當上述參數均設置完畢后，點擊開始試驗進行試驗。

<紅河>天正華意電氣設備有限公司 干式變壓器局放電試驗測試臺廠家直銷-老顧客喜愛

干式變壓器局放電試驗測試臺廠家直銷-老顧客喜愛 <紅河>天正華意電氣設備有限公司

紅河手持式超聲波局部放電檢測儀概述近十年來，我國城市電網中大量采用XLPE電力電纜輸配電。但是這種電纜的絕緣結構中往往會由于加工技術上的難度或原材料不純而存在氣隙和有害性雜質，或者由于工藝原因，在絕緣與半導電屏蔽層之間存在間隙或半導電體向絕緣層突出，在這些氣隙和雜質處極易產生局部放電（PD），同時在電力電纜的安裝和運行過程當中也可能會產生各種絕緣缺陷導致局部放電[2]。由于XLPE等擠塑型絕緣材料耐放電性較差，在局部放電的長期作用下，絕緣材料不斷老化終導致絕緣擊穿，造成嚴重事故。據有關資料統計，電力系統中的電力電纜的事故主要發生在端頭及中間接頭，事故原因很大程度上取決于接頭的施工條件和施工技術。為了保證電力電纜的運行，要求在接頭做好后進行耐壓和局部放電的試驗。同時，對已經進入運行的電纜也能經常測量其局部放電以評估其絕緣狀態。針對運行的電纜，通過測量端頭及中間接頭的接地線的高頻脈沖電流信號，然后根據信號的時域波形、幅值相位（PRPD）譜圖以及頻譜等綜合判斷電纜是否存在異常。技術原理簡述系統采用模塊化設計，其結構原理如圖所示。系統的總體結構如上圖所示，通過安裝在交叉互聯接地線上的高頻電流接地傳感器，來耦合電纜接頭處的脈沖電流信號；耦合到的脈沖信號通過同軸電纜傳送至測試儀的前端處理采集單元，對模擬信號經過放大處理、模數轉換后獲得電纜接頭處的放電信號。將計算獲得的放電數據寫入存儲單元并在面板上顯示。系統的功能和特點1) 通過高頻脈沖電流信號判斷是否存在局放異常信號、局放異常信號的強度和可能類型，通過診斷定位設備進行故障診斷定位。2) 具備對局部放電信號幅值、頻次、相位等基本特征參量進行檢測和顯示的功能。3) 提供局部放電三維相位分布圖譜（PRPS）用于描述放電特征的圖譜信息4) 具備放電類型識別功能，可通過圖譜對比，判斷電力設備中的典型局部放電類型。5) 提供不同類型信號（電暈放電、內部放電、沿面放電等）的相位圖譜、放電脈沖時域脈沖波形、幅值、相位等特征參數。6) 提供局部放電一段時間的相位分布統計圖譜（PRPD）用于描述放電特征的圖譜信息7) 當現場噪聲信號幅值較高時，可通過設置數字帶通濾波提高抗干擾強度，分離出明顯的典型放電脈沖

紅河手持式超聲波局部放電檢測儀裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。三、技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》3.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m3.4 主機技術參數測量通道：2個獨立測量通道，每個通道支持光、電雙輸入模式采樣精度：12Bit采樣速率：每通道60MHz檢測靈敏度：1pC測量范圍：1pC～100nC本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力：2500V，信號端口端，電源端，對地（正、負）充電電源： AC220V±10％；頻率50Hz；功率＜50W內置可充電電池：連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶 300MHz～1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 ＞65dbm3.5.2 接觸式超聲傳感器 檢測頻帶 20kHz～120kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶 10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 超聲信號、電信號超聲測量頻帶 20kHz～120kHz（中心頻率為40kHz）TEV測量頻帶 10MHz-100MHz 四、主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。ON：打開開關主機開始運行（需要長按時間至少在6s以上）。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。紅色船型開關：主機接有源傳感器時的供電開關。

<紅河>天正華意電氣設備有限公司 干式變壓器局放電試驗測試臺廠家直銷-老顧客喜愛

紅河手持式超聲波局部放電檢測儀 高性能鋰電池帶有保護板，具有恒流充電、過充、過放保護和過流保護功能，有效延長電池壽命。電池充足后可連續使用7小時以上。3.2傳感器1）TEV傳感器TEV傳感器接收從開關柜表面縫隙處傳出的暫態地電波信號，該傳感器可吸附于開關柜表面，使用方便，外形如圖2：圖2 TEV傳感器2）HFCT傳感器將設備的接地線穿過HFCT傳感器，接地線傳播的局部放電信號耦合到該傳感器，輸出相應的電流信號，其外形如圖3：圖3 HFCT傳感器3）超聲波傳感器a）、將該傳感器通過涂抹在其底部的耦合劑，緊貼被測設備表面，檢測密閉設備內部的超聲波信號，其外形如圖4：圖4 接觸式超聲波傳感器b）、將非接觸式超聲傳感器正對開關柜縫隙處即可檢測開關柜內部是否存在局部放電；圖5 非接觸式超聲波傳感器4）UHF傳感器將傳感器放置在被測設備盆式絕緣子表面，拾取超高頻局部放電信號，其外

紅河手持式超聲波局部放電檢測儀技術指標4.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、開關柜、電纜等高壓電氣設備的局放帶電巡檢。4.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》4.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m4.4 主機技術參數測量通道： 2個獨立測量通道采樣速率： 每通道1.8MHz本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力： 2500V，信號端口端，電源端，對地（正、負）充電電源：AC220V±10％；頻率50Hz；功率＜50W內置可充電電池： 連續工作4小時以上4.5 傳感器技術參數 4.5.1 超聲傳感器 測量量程：-11～68dBμV；分辨率：1dB； 誤差：±1dB；傳感器靈敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；傳感器中心頻率：20～200kHz；傳感器直徑：不大于50mm；外差頻率：38.4kHz。4.5.2 高頻電流互感器檢測頻帶10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC4.5.3 TEV傳感器 傳感器：容性； 測量量程：-20～60dBmV；分辨率：1dB； 誤差：±1dB；檢測頻寬：3～100MHz； 脈沖/周期值：655；門限調節范圍：3～57dB 信號傳輸方式: 50Ω同軸電纜4.5.4 超聲可彎探頭傳感器中心頻率：40kHz； 分辨率：1dB； 誤差：±1dB；

---
