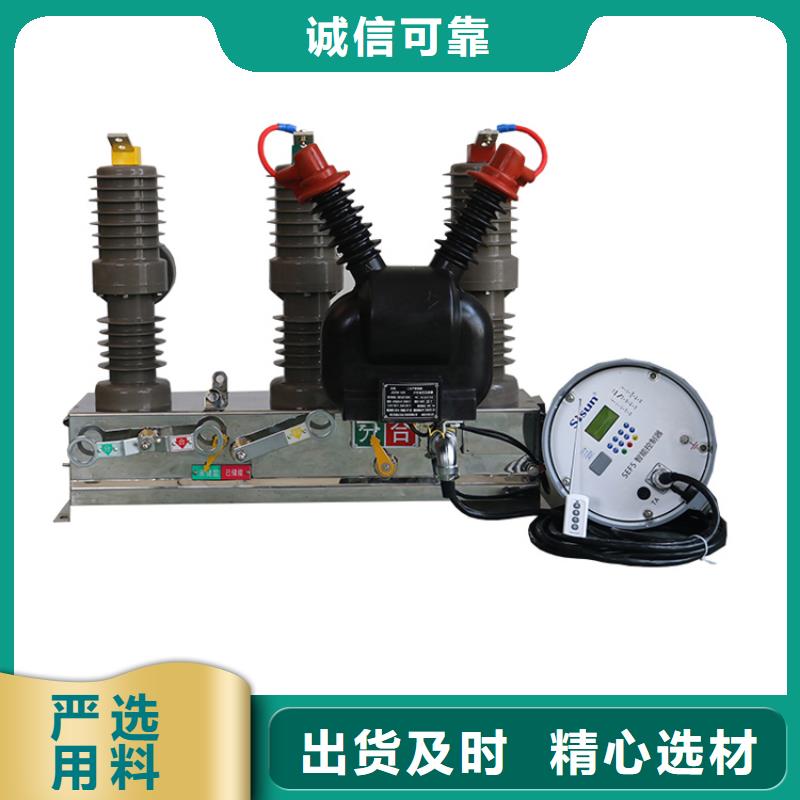

戶外高壓交流真空斷路器(以下簡稱“斷路器”)系三相交流50Hz的戶外高壓開關設備；主要用于農網和城網的10kV系統，作為分、合負荷電流、過載電流及短路電流之用；也可用于其它類似場所。ZW8-12系列戶外交流高壓真空斷路器符合 標準GB1984《交流高壓斷路器》和IEC60056《高壓交流斷路器》等標準。用于主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作。可在斷路器側邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。ZW8-12系列戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或 故障的隔離；自備PT作為電源，成為有電壓、電流號輸出并可控制的智能斷路器；由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。1）根據用戶需要可安裝50/5，100/5，200/5，400/5，630/5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣2）內置多抽頭電流互感器可作為過電流保護之用3）采用雙繞組電流互感器可作為保護和計量用4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙”（遙測、遙、遙控、遙調）功能加裝了復合控制器（合閘涌流）。、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

隔離開關在低壓設備中主要適用于民宅、建筑等低壓終端配電系統。主要功能：帶負荷分斷和接通線路。什么是真空斷路器?因其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空而得名;其具有體積小、重量輕、適用于頻繁操作、滅弧不用檢修的優點，在配電網中應用較為普及。真空斷路器是3～10kV，50Hz三相交流系統中的戶內配電裝置，可供工礦企業、發電廠、變電站中作為電器設備的保護和控制之用，特別適用于要求無油化、少檢修及頻繁操作的使用場所，斷路器可配置在中置柜、雙層柜、固定柜中作為控制和保護高壓電氣設備用。(1)工作原理是：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭表面在高溫下揮發出蒸汽，由于觸頭設計為特殊形狀，在電流通過時產生一磁場，低壓電器領域的產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(屏蔽罩)上凝結了部分金屬蒸汽，電弧在自然過零時就熄滅了，觸頭間的介質強度又迅速恢復起來。(2)真空斷路器作用斷路器具有過載、短路和欠電壓保護功能，有保護線路和電源的能力。負荷開關和隔離開關的區別 點區別就是兩者所切斷的電流不一樣。因為隔離開關沒有滅弧裝置，所以只適合切斷無負荷的電流，無法切斷負荷電流、短路電流，所以隔離開關電器只能在電路斷開的情況下才能的進行操作，并且是嚴謹帶有負荷操作，以免造成事故。負荷開關因為有滅弧裝置，所以能夠過載電流以及額定的負荷電流，但是同樣的不能切斷短路電流。第二點就是負荷開關有滅弧裝置，而隔離開關沒有這樣的裝置，那么有沒有這個滅弧裝置又有什么不一樣呢?所謂的滅弧裝置就是為了能夠更好的幫助到開關電器的斷開以及閉合，還能夠有效的限制電弧，幫助電弧熄滅。有這樣的一種滅弧裝置，對開關電器來說就比較一些。所以大部分的開關電器里面都是由滅弧裝置的。特別是家庭用的開關電器。第三點兩者的作用不同隔離開關因為沒有滅弧裝置，所以只能應用于高壓電路裝置中需要帶電的部分以及需要停電的部分進行一個隔離的作用，以此來保證人員對高壓電路的維修與檢查，保證人員的。而負荷開關是應用于固定式的高壓設備，可以切斷高壓設備中的故障電流以及額定的電流，所以兩者的作用不同，但是兩者都是應用于高壓設備。

高壓真空斷路器是關系到電力系統能否得到有效控制的關鍵性電器之一，只有保持它的良好運行狀態才能夠保證電路系統的正常運轉。依據斷路器的關鍵性功能，工作中務必要實時的檢測真空斷路器的運行狀態，及時的發現出現的問題采取相應的措施進行解決。本文跟大家分享高壓真空斷路器現場故障的處理方法，希望能為廣大網友提供參考。一、一般性的
真空斷路器的故障  斷路器故障(如斷路器拒合、據分、誤合誤分)；儲能機構故障；真空度降低，滅弧能力受損；斷路器滅弧室滅弧能力下降等。二、故障原因分析  1、斷路器拒分、拒合  導致斷路器拒動主要原因有斷路器二次回路故障和機械部分故障兩方面。要根據不同的原因分情況進行解決。當檢測二次回路沒有出現故障的之后，要觀察操動機構主拐臂連接的萬向軸頭間隙的長度，有的時候該間隙過大的時候
任然能使得操動機器正常運轉，但是在這樣的情況先容易使得斷路器分合閘聯桿無法被帶動起來，終造成斷路器無法有規律的分合閘，所以要將該間隙維持在一定的范圍之內。  2、斷路器誤分  斷路器在一般的運轉情況之下，在還沒進行外施操作電源及機械分閘的時候，不要急于將斷路器分閘。要保證各項操作進行準確無誤之后，認真的檢測二次回路及動作機構。要是操動機構出現短路，此時分閘電源就會通過分閘線圈與短
路點形成回路，造成真空斷路器誤分合閘。導致接線短路主要的主要因素就是斷路器機構箱頂部漏雨，雨水和輸出拐臂連接成一條線恰好接觸到機構輔助的開關。  3、斷路器機構儲能后，儲能電機不停  操動機構儲能電機只有在斷路器在合閘后才能進行運轉，簧能量積聚滿格之后就會發出簧已儲能指示。當簧能量滿足之后，行程開關處于閉合狀態，儲能回路接通，電機帶電并保持運轉。  4、斷路器直流電阻增大
  由于真空滅弧室的觸頭為對接式，所以在觸頭接觸電阻超出了實際的承載量范圍的話就會導致載流時觸頭的溫度上升，這樣通常會造成導電和開斷電路情況的出現，因此接觸電阻值務必不能大于出說明書規定的大值。觸頭簧的壓力的大小直接影響到接觸電阻的大小。所以說有在測量之前要仔細的檢查超行程是不是滿足要求。接觸電阻值的要是出現持續升高的情況也是在一定程度上反應著出觸頭電磨損度，它們之間的關系是相互影響的。

對真空斷路器在不同真空度情況下的有限元電場 分析，以及模擬實驗的測量分析，可以得出以下幾點結論:屏蔽罩電位與斷路器外的測量點電位基本保持同步變化的關系，對測量點處電位的測量能夠很好地反應屏蔽罩的電位；在壓強小于10-2Pa的高真空下，測量電位的變化極其弱，檢測難度較大。但在壓強處于10-2Pa之上時，測量電位有較大的變化，因此可以對此時的電位進行測量，作為真空斷路器檢修的預警號。本文的分析結果給基于屏蔽罩電位測量真空度的方案提供了參考和依據，對在線真空度測量系統的研究具有積極意義。為進一步理解真空斷路器開斷過程中的電流零區現象， 分析了真空斷路器開斷短路故障和切除電容器組時瞬態恢復電壓(transientrecoveryvoltageTRV)和弧后電流的相互作用。在PSCAD/EMTDC中建立了基于Langmuir探針理論的真空斷路器弧后電流 模型， 結果和試驗結果相符，驗證了模型有效性。 結果表明：開斷短路故障時，是否考慮弧后電流對TRV沒有明顯的影響，弧后電流大小則與TRV上升率成正比;切除電容器組時，弧后電流對起始TRV有顯著影響，但對工頻恢復電壓沒有影響。此外，短路類型、短路點位置、短路合閘相角、系統等效電感、電容等網絡參數對TRV和弧后電流也有很大影響。研究成果有助于分析不同工況下真空斷路器面臨的開斷考驗。引言真空斷路器采用真空作為滅弧和絕緣介產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。質，具有熄弧能力強、體積小、重量輕、使用壽命長、無火災危險、不污染環境等特點，廣泛應用于40.5kV及以下電壓等級的中壓配網中。在真空斷路器的電流開斷過程中，由于真空電弧電壓很小，從電流即將過零到過零瞬間，真空間隙一直充滿著高電導率的電弧等離子體，從而與外電路之間沒有明顯的相互作用。電流過零時真空間隙中仍然存在許多殘余粒子，包括電子、離子、金屬蒸氣和金屬液滴等。電流過零后，觸頭間的殘余電荷將在瞬態恢復電壓(transientrecoveryvoltageTRV)的作用下發生定向移動，形成所謂的弧后電流。真空間隙隨著殘余粒子的不斷擴散從高導電狀態迅速轉變成高阻狀態。因此，真空電弧(如殘余粒子擴散、弧后電流等)與外電路(主要為TRV)的相互作用主要發生在電流過零后。而在SF6斷路器中，氣體電弧與外電路的相互作用主要發生在電流過零以前。由于電流零區(尤其是零后幾到幾十μs內的間隙狀態)是真空斷路器成功開斷的關鍵，故許多研究人員對其進行了試驗和 研究，試圖從中找到表征真空斷路器開斷性能的特征參數。如參文對真空斷路器大電流開斷過程的電流零區進行了高分辨率的參數測量。

---
