萊蕪發電機特性綜合測試儀在設置頁面中，可以選擇窗口顯示的參量（32路模擬量，24路派生量，16路開關量）。?在此頁面下可以進行“模擬量錄制選擇”，“開關量錄制選擇”的勾選以及“記錄間隔”的設置。?記錄文件項可將記錄文件存到指定的一個文本文件中，啟動自動記錄功能，程序按設定的記錄間隔周期地記錄參量值。?無論是否啟動自動記錄功能，點擊“記錄當前數據”按鈕，用戶都可以隨時記錄一點數。當前數據將被記錄在記事本文件中，記錄總點數顯示在窗口上方的“已記錄數據”的顯示框內，此點數的記錄只限本次“實時列表”頁面的已記錄數數據的點數，關閉當前頁面“已記錄數據”的數量將置零。?點擊“打開記錄文檔”將顯示記錄參量值的數據內容，在記事本文件中可以對記錄的數據進行保存/打印等操作。5.3.2 實時波形點擊“在線監測/實時波形”進入“實時波形”頁面，如圖9所示：圖9?參量列表：分成波形、有效值、開關量狀態，列出當前的數據文件對應的參量列表，單擊參量名前的圖標可以在子窗口中繪制/隱藏該參量。?統計窗口：分成波形、有效值、開關量狀態，列出當前前的子窗口（數據窗口）的數據文件對應的參量信息。對于模擬量波形、模擬量有效值，派生量有效值、派生量波形顯示的信息包括名稱、代號、單位等，包括參量的值、小值、光標所在點對應的數值。對于開關量，除名稱、代號外，顯示開關量動作曲線，以及光標所在點的狀態。?改變曲線顏色：?jiǎn)螕魠⒘棵Q下方的顏色區，會彈出顏色選擇菜單。?顯示工具條：游標的相關信息在操作欄顯示，其中“頻率”值，即是時間差的倒數。游標的移動方法為鼠標左鍵拖曳。在游標線上雙擊可選擇焦點游標。如果在操作欄上選擇了“鎖定游標”，則在橫軸（時間軸）放大/縮小時，游標保持其原有時間點，此時游標可能被移出畫面。如未選擇“鎖定游標”，則游標相對畫面保持不動。在Y軸（縱軸）方面，曲線有兩種顯示方式：分軸、同軸。分軸：每個參量有獨立的基線、比例值，可以單獨在畫面上縱向移動，可以單獨放大、縮小。基線在畫面以點劃線表示，與曲線顏色一致。同軸：所有參量使用統一的縱軸坐標（標幺制或有名值），零點、比例值是一致的。

<萊蕪>天正華意電氣設備有限公司

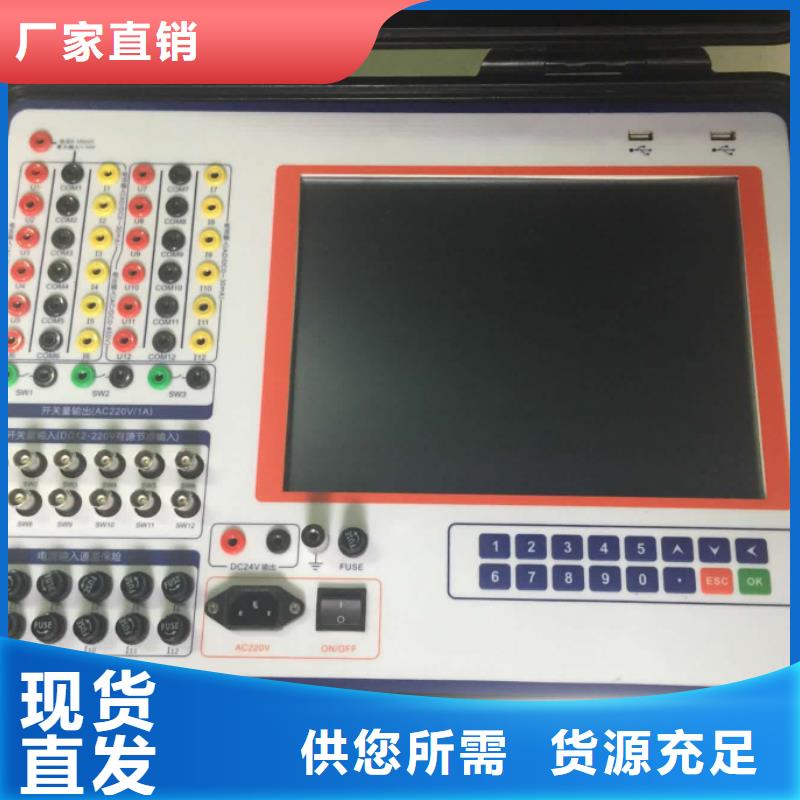

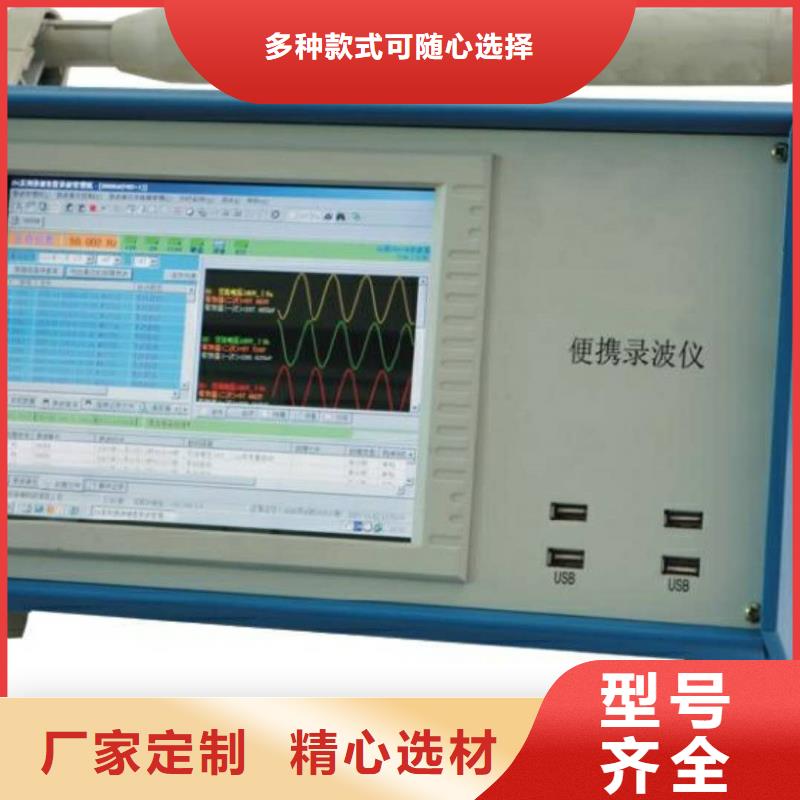

萊蕪發電機特性綜合測試儀硬件特點儀器的硬件系統特性和技術參數如下：1 48路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道允許輸入電壓10M第二章 儀器組成2.1硬件組成圖2 儀器面板便攜式錄波儀的儀器實物如圖1所示。儀器面板的詳細結構如圖2所示，面板上的區域功能如下。1）區域1是試驗接線區，所有的試驗接線都在該區域完成，對應的通道一次為:第1組模擬量通道 CH1 對應U1COM1I1第2組模擬量通道 CH2 對應U2COM2I2第3組模擬量通道 CH3 對應U3COM3I3第4組模擬量通道 CH4 對應U4COM4I4第5組模擬量通道 CH5 對應U5COM5I5第6組模擬量通道 CH6 對應U6COM6I6第7組模擬量通道 CH7 對應U7COM7I7第8組模擬量通道 CH8 對應U8COM8I8第9組模擬量通道 CH9 對應U9COM9I9第10組模擬量通道 CH10 對應U10COM10I10第11組模擬量通道 CH11 對應U11COM11I11第12組模擬量通道 CH12 對應U12COM12I122）區域2是電流通道保險，每個電流通道都裝有0.2A的保險管3）面板的右邊是12.1寸觸摸顯示屏，可以通過觸摸屏完成對儀器的所有控制。4）右下方展示了儀器的面板鍵盤，接盤結構如圖3所示，詳細的按鍵功能

萊蕪水內冷發電機兆歐表廠家，定制

萊蕪發電機特性綜合測試儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分?jǐn)?shù)值。用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。圖10 自動率定界面注意： 當通道1選擇檔位為100mV，且通道1/7的檔位置于10V時，儀器通道1的輸入范圍是-100mV~100mV，否則100mV檔位電壓選擇失效，100mV檔位電壓選擇僅在發電機短路試驗，空載試驗和勵磁特性試驗時有效，其他試驗選擇無效。當選擇100mV檔位時CH1通道運行輸入的電壓小于20V3.7 試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗?zāi)０宄绦蚨M織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗?zāi)０宄绦颍缓笤谠囼?yàn)?zāi)０逯鹘缑纥c(diǎn)擊“讀取：按鈕則會出現如圖11所示界面。

萊蕪發電機特性綜合測試儀參數統計在左邊的快捷工具欄中選擇參數統計，儀器會展示當前示波器時間窗口中模擬信號的平均值，值，小值，以及它們的時間位置，開關量跳變次數，以及它們首次跳變的時間位置。展示結果如圖15所示。6）自動坐標在左邊快捷工具欄中有一個自動坐標選項，此選項的作用是保持當前的時間窗口不變，自動調整曲線的Y坐標值，使所有的曲線都能以合適的大小顯示在當前窗口中7） 應用至模板儀器處于非運行狀態時，點擊應用至模板則當前示波器的設置參數會被自動保存至當前試驗的模板參數中，下次再次啟動試驗時會以當前坐標為模板進行初始化設置。8）單線的放大，縮小，上移，下移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，然后通過放大，縮小，上移和下移可以調整該曲線的Y軸大小和位置圖16 雙線統計9） 單線的平移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊曲線平移，則用戶在示波器中按下鼠標（或觸摸屏壓下），然后移動鼠標，曲線會在屏幕上移動與鼠標等值的Y軸距離。10） 曲線的雙線統計在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊開啟雙線統計，則示波器中會出現紅色和藍色的兩條曲線，并且示波器中會給出該曲線劃定時間區間內的平均值，值，值時間，小值，小值時間，兩根定位線的時間差DT，數值差DV，數值時間變化率DV/DT，以及藍色曲線對應的T2時間和數值V2. 在進行雙線統計分析時，紅色曲線T1所對應的數值全部在示波器中的文本框中更新。雙線統計圖形

<萊蕪>天正華意電氣設備有限公司 萊蕪水內冷發電機兆歐表廠家，定制

萊蕪發電機特性綜合測試儀特性類試驗特性類試驗，是指在標幺制的X-Y坐標系中，記錄兩組參量的特性曲線。典型的特性類試驗包括發電機空載、發電機短路等。試驗過程可以區分上升、下降過程，也可以只進行上升過程。試驗中同時手動錄制穩態點，并在試驗后進行曲線擬合。?試驗?zāi)０暹M(jìn)行試驗前，特性類試驗需要設置綁定的參量、坐標系等內容；這些基本的試驗設置項稱為“試驗?zāi)０濉薄ｄ洸▋x軟件附帶常用的特性類試驗?zāi)０澹脩粢部梢詣?chuàng)建自己的模板。由“電氣試驗/特性類試驗”，進入“試驗?zāi)０濉表撁妫鐖D26所示：圖26?試驗設置在打開的試驗?zāi)０辶斜韺?duì)話框中選擇要編輯的模板，并點擊“編輯”。會彈出“特性類試驗”的設置頁面，如圖27所示：圖27在此頁面中編輯模板。試驗名稱：為此類試驗命名，也就是模板名；全部模擬量：列表中的參量來自錄波儀的模擬量有效值，包括派生量，模板設置中的、為參量選擇、刪除退出按鍵。X 軸：需選擇X軸的綁定參量（多選三個），并定義X軸的名稱、刻度數以及值（標幺值）。Y 軸：需選擇Y軸的綁定參量（多選三個），并定義Y軸的名稱、刻度數以及值（標幺值）。X軸（橫軸）、Y軸（縱軸）均采用規一化值（標幺值）。X軸、Y軸可分別綁定1-3個參量，由綁定的參量取平均值后繪制試驗曲線。試驗過程：如果試驗要進行上升、點、下降的過程，請選擇“記錄上升、下降過程”；如果只需記錄上升過程類型的數據關系則選擇“僅記錄上升過程”。同步記錄參量：除了直接參與X-Y特性曲線繪制的參量外，試驗程序還可以同時顯示、記錄其它參量的實時值。

萊蕪發電機特性綜合測試儀技術性能 1、12路信號的接入特性0∽150V交流電壓 3 組 （定子二次電壓）0∽750V交流電壓3 組 勵磁機定子二次電壓）0∽10mA交流電流3 組（定子二次電流經鉗式電流傳感器）0∽±75mV直流電壓2 組發電機轉子電流）0∽±1000V直流電壓1 組（發電機轉子電壓）2、精度：12路信號精度 0.5級 A/D采樣12位，速率125kHz3、響應時間：≤20ms4、2個USB接口：數據導出使用5、啟動方式：手動；自動6、電源：AC220±10％7、儀器外型：300×220×3008、儀器重量：5kg四、測試準備信號接入是在儀器的蓋板上。接線端子布局及定義如下圖①：發電機定子電壓接入端子。②：發電機定子電流和主勵磁機定子電流復用端子。該信號通過隨機提供的鉗式電流傳感器接入，不能將定子二次電流直接接入。③：主勵磁機定子電壓接入端子。④：發電機轉子電壓接入端子。⑤：發電機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。⑥：主勵磁機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。對于Uf、If、Ilf三個信號一定要注意正負方向。不用的直流參數通道用短路線短接。用鉗式電流傳感器卡在發電機（或主勵磁機）定子的二次電流接線上，按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic信號接口上。儀器后面板上的接地端子通過連線接入系統地。五、建立（選擇）測試信息 在檢查完發電機、勵磁機信號線接入信號的相應通道中，并確保接線準確無誤后，接入鍵盤、鼠標，打開測試儀器的電源。在計算機桌面上用鼠標雙擊《發電機測試》，運行系統軟件，在測試界面的菜單欄中選擇選項→選擇機組，會出現以下畫面：

萊蕪發電機特性綜合測試儀用戶手冊版本號：V1.0.0 手冊內容有可能因技術升級或修正錯漏而變更，恕不另行通知。 若認為本手冊部分內容闡述不清，希望您能致電給我們，在此先行表示感謝。沒有本公司書面同意，本手冊的全部或部分內容不得抄襲、改編、或以任何形式的出版、傳播。質量保證 本公司保證所制造的新品儀器均經過嚴格的質量確認，并保證完全符合本手冊所給出的規范和特性，同時保證在出廠一年內，如有發現產品的制造瑕疵或器件故障，本公司負責免費給予修復。但是如果用戶有自行更改電路、功能，或未按照規范操作而發生異常狀況，本公司不提供免費保修服務，視實際狀況收取維修費用。在一年的保修期內，請將故障儀器送回本公司維修中心，本公司會予以及時、妥善修護。

萊蕪水內冷發電機兆歐表廠家，定制

萊蕪發電機特性綜合測試儀儀器系統參數設置儀器系統參數設置功能用于設置試驗單位，試驗人員，試驗地點，自動生成試驗報告的頁腳，頁眉信息，試驗編號等。儀器參數設置內容主要在試驗報告中展現，在軟件操作主界面中點擊“儀器設置按鈕”出現圖6所示儀器設置對話框。所有的設置信息都會被自動保存，下次再次啟動軟件時系統會維持上次修改的運行參數。圖6 儀器設置3.3 軟件系統升級一般情況下儀器的軟件系統具有自恢復功能，即使儀器C盤下的文件系統被改變，下次啟動計算機時所有的改變將會被自動恢復，所以當需要升級軟件時，用戶必須從廠家獲得升級包，并將升級包置于U盤的根目錄下，點擊軟件主界面的升級按鈕，升級完成后，通過軟件主界面的“關閉系統”按鈕關閉儀器，此時所有的改變信息都將被存入儀器。下次啟動時儀器將使用升級以后的新軟件3.4 虛擬鍵盤使用儀器啟動時會自動加載虛擬鍵盤，通過虛擬鍵盤用戶可以實現文字和數據輸入等功能，虛擬鍵盤的按鍵位置和功能與實際物理鍵盤一致，當虛擬鍵盤啟動后在屏幕右上角能看到如圖7所示的橙色按鈕。圖7 虛擬鍵盤啟動圖標點擊該按鈕時虛擬鍵盤被展開，點擊虛擬鍵盤的”HIDE”鍵時，虛擬鍵盤被隱藏。如果儀器中無橙色方塊顯示，可以通過儀器主界面的啟動虛擬鍵盤按鈕啟動鍵盤。虛擬鍵盤的常見操作如下：1 “HIDE” 隱藏虛擬鍵盤2“ENT”回車確認選擇3 “FN”＋“EXI”關閉虛擬鍵盤程序4“CAP”大寫輸入鎖定5“＞”左移和右移光標6 “UP”和“DN”上移，下移光標虛擬鍵盤的外形如圖8所示。需要在儀器中輸入中文時可以開啟手寫輸入法，在儀器試驗選擇主菜單打開手寫輸入快捷菜單，在一起左上角會顯示“手寫”的橙色小塊，按住橙色小塊拖動可以改變其位置，單擊橙色小塊時可以開啟和關閉手寫鍵盤。

---
