萊蕪異頻線路參數測試儀工作條件：溫度 －10～＋45℃，相對濕度 80％，大氣壓力 750±30mmHg四、儀器的配套裝置：1. 測試儀主機 1臺2. Q9頭測試線 2根3．加長線25米 1根 4．220V電源線 1根5. 電流取樣盒 1個6. 使用說明書 1本五、儀器工作原理的簡要說明1.儀器組成框圖系統說明：本測試儀由特征信號取樣處理器（主機）及通用筆記本電腦組成一個完整的輸電線路故障檢測系統。由專用軟件完成高壓輸電線路常見故障的測試工作，較準確地測量并顯示出故障點距測量端的距離。操作簡單，查找故障極其方便。是高壓輸電線路管理維護部門不可或缺的測量設備?；诶走_測距原理，根據輸電線路的故障性質可選擇不同的測試方法。一般來說，對于輸電線路的斷路、金屬性接地故障采用“脈沖測距法”。而對于常見的絕緣瓷瓶故障所表現的高阻泄漏性故障及高阻閃絡性故障，必須利用高壓發生器提供一定幅度的沖擊高壓，迫使故障點閃絡放電，形成單次高速閃絡波形，即通常所說的“沖擊高壓閃絡測距法”。本機采用超高速A/D數模轉換電路及單片機管理系統，首先將測試到的單次特征波形變成數字信號，再由筆記本電腦內專用數據處理程序對數據信號進行分析，并實時在屏幕上顯示出測試結果來。我們還可以利用計算機的強大功能對顯示的波形進行存儲、任意壓縮擴展、位移等。由于界面十分友好，全中文菜單提示，觸摸屏操作，相當簡單。2.測試原理輸電線路故障一般可分為三大類：低阻、短路，斷路，及高阻故障。

斷路器測試儀2023實時更新(今日/通過) <萊蕪>天正華意電氣設備有限公司

萊蕪異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

萊蕪異頻線路參數測試儀 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。

<萊蕪>天正華意電氣設備有限公司 斷路器測試儀2023實時更新(今日/通過) <萊蕪>天正華意電氣設備有限公司

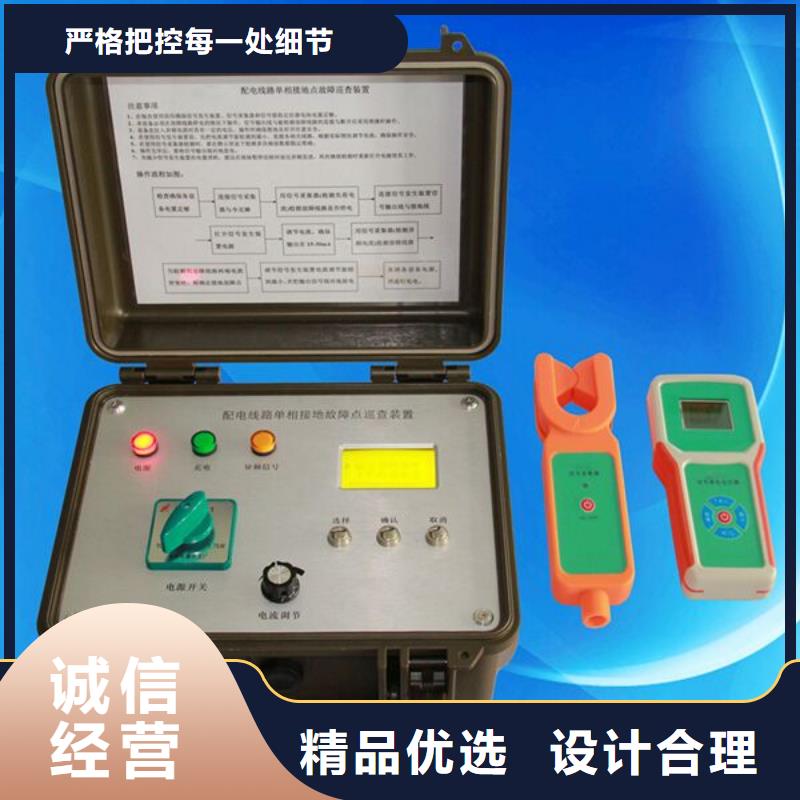

萊蕪異頻線路參數測試儀可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）第二步：用信號源（信號發生裝置）向故障線路注入檢測信號第三步：用信號采集器和信號接收定位器根據二分法檢測信號第四步：確定故障點三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量： 360g

萊蕪異頻線路參數測試儀工作界面如圖八所示：7.如要調出此次存入的波形或以前存入的波形資料，按動屏幕上的“打開文件”鍵，屏幕中間將彈出“打開文件”界面，選擇所需調出的文件名，點擊打開鍵便能調出所需文件波形。工作界面如圖九所示。8.測試完畢，如需結束此次工作，直接點擊屏幕上右下角的“退出”鍵。屏幕回到桌面界面，按計算機正常程序關機即可。9.“波形對比”的應用有時為了更好地判斷故障波形和幫助對此次所測得的波形分析，需要將上次測的波形與此次所測得的波形進行同屏對比。從兩次測得的波形對比中找出變化的規律。防止或減少錯判和誤判。“波形對比”的操作方法如下：假設已經測得的結果和波形用觸摸筆點擊界面的“波形對比”。屏幕彈出“請輸入或選擇要比較的文件名”二級菜單。在圖十一中的界面，點擊二級菜單中的“選擇”鍵，又彈出二級菜單“打開-數據信息框中顯示當前選中文件的參數信息”，用觸摸筆選中要進行對比的文件。如圖十二。在上述操作的基礎上，點擊圖十三中的“打開”鍵，又彈出“請輸入或要比較的文件名”。如圖十四所示。此時點擊“比較”鍵，就可在屏幕上顯示上下兩個測試波形，上波形是當時采集到的波形，下波形是從歷史（或上次）測試后存儲的波形。如圖十五所示。這時就可以進行波形比較了。10.“打印波形”“打印波形”功能主要用于撰寫測試報告時，通過外接打印機輸出一份測試結果報告。從此報告中可以形象直觀地一目了然知道此次測試的波形和故障距離。相當于一份簡明的測試報告。“打印波形”頁面如圖十六所示。以測試結果圖十為例說明“打印波形”的操作過程。在圖十中，用觸摸筆點擊“打印波形”模擬鍵，界面立即彈出“打印波形”界面。

斷路器測試儀2023實時更新(今日/通過) <萊蕪>天正華意電氣設備有限公司

萊蕪異頻線路參數測試儀選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。附錄A ___工頻參數測量試驗報告試驗日期: 報告日期:）銘牌參數位置線路型號地線型號長度(km)（二）線路參數理論計算值 （架空線路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）現場干擾測量感應電壓測量結果（相對地感應電壓）

萊蕪異頻線路參數測試儀面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、接地接線柱9、輸入電源開關10、電源輸入插座（AC220）11、打印機3.1、緊急停止按鍵安裝位置：如圖3—1—。功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

萊蕪異頻線路參數測試儀但是如果考慮到線路較長，由于桿塔之間導線的懸垂所增加的實際線路長度大于輸電線路的地理長度，利用同一種波速測試短線路和超長線路的測試誤差相差較大。有必要在現場重新測試該線路的實際電波傳播速度，并以此速度測試該線路故障距離，以減小測試誤差。1．儀器在波速測量時的接線方式：見圖十九圖十九 電波測速接線方式示意圖測試被測線路的電波傳播速度時，儀器應該處在低壓脈沖法工作方式。儀器的Q9測試夾子線的紅夾子夾在線路的任一相，黑夾子夾在線路的接地線或另外一相上。2．“波速測量”：“波速測量”方法如下：將儀器檢測方法預置在“檢測方法”的“低壓脈沖法”測試狀態，選取適當的“長度選擇”，點擊“波速測量”，屏幕將彈出 “請選擇計算方式”提示菜單（如圖二十所示）。觸摸筆點擊菜單中的“用實時通訊數據計算速度”和“測量吧”模擬鍵后，儀器開始輸出測試脈沖，并在屏幕上顯示出發射脈沖與回波脈沖。將波形適當擴展，并用游標卡尺卡住發射脈沖和回波脈沖的前沿拐點。兩游標間顯示的數字為兩脈沖間的間隔時間（如圖二十一所示）。此時，用觸摸筆點擊“計算速度”模擬鍵，儀器界面又彈出提示“請輸入兩游標間的距離”（線路的地面長度）的子菜單。如圖二十二、圖二十三所示。用數字鍵輸入線路的準確地面長度后，點擊菜單中的“確認”鍵。屏幕馬上置換成波速測量結果顯示界面。在子菜單和“設備當前參數”欄中顯示出該線路中的電波傳播速度數值。如圖二十四所示。此數值作為以后測試該線路故障時的波速選用值。點擊子菜單中的“離開”模擬鍵，屏幕回到初始界面后便可按提示進行測試 點擊“采樣”鍵，儀器將進入傳播速度輸入界面。點擊“確定”鍵，儀器便自動進行數據采集。測試結果界面如圖二十五所示。此時便可用觸摸筆啟動游標對故障波形進行距離測量。

<萊蕪>天正華意電氣設備有限公司 斷路器測試儀2023實時更新(今日/通過)

萊蕪異頻線路參數測試儀輸電線路故障定位儀使 用 說 明一、儀器的用途隨著我國電力事業的迅速發展及農村電網改造工程的深入進行，目前農電中大量使用110KV、35KV以及10KV的高壓輸電線網絡。然而，由于鐵塔上絕緣瓷瓶的質量問題及雷電等自然災害，常常使一些輸電線路上發生絕緣故障，引發停電事故。通過大量實踐及現場分析發現，大多數故障都是由于絕緣瓷瓶被擊穿所致。具體表現為送電時瓷瓶有電閃絡現象引起跳閘；有的呈性擊穿，形成高阻泄漏性接地或低阻短路性接地。當然，有時也會發生斷線及相間短路故障現象對于數十公里長的輸電線路，沿線有數十至數百個鐵塔。發生絕緣故障時要迅速排除故障十分困難。常常要派出大量人力沿線爬桿（鐵塔），一組一組地檢查各塔上瓷瓶狀況，或是用紅外熱成像儀一個瓷瓶一個瓷瓶地探測。效率非常之低，耗費大量人力及時間，所造成的經濟損失有時難以估計。為了在線路發生故障時能快速確定故障發生區段及快速定位，有必要利用高科技手段及一些現成的科技成果來處理這樣的停電事故。本定位儀利用雷達測距原理，在線路出現高阻泄漏故障及閃絡性故障時能較地根據波形測試出故障點距測試端的距離，其誤差不超過一根鐵塔。此時如果外加足夠高的沖擊高壓，將會在故障瓷瓶上看到放電火花，并聽到“叭、叭”放電聲。省去了逐塔檢測之苦。對于短路或開路故障，也可從波形直接分析確定故障距離。得出結論也就是在數分鐘內。真正作到了排除故障快、準、省。

---
