涼山清障儀總則1.1適用范圍本技術規范適用于電網異物激光遠程裝置的相關技術參數要求說明。1.2引言1）本規范提出了對電網異物激光遠程裝置系統結構、技術參數、功能等方面的技術要求。2）本規范提出的是 限度的要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，供方應提供符合本規范和工業標準的優質產品。3）如果投標人沒有以書面形式對本規范的條文提出差異，則意味著投標人提供的設備完全符合本規范的要求。如有與本規范要求不一致的地方，必須逐項在投標人技術差異表中列出。如果沒有不一致的地方，必須在投標人技術差異表中寫明“無差異”。4）本規范所使用的標準如遇與投標人所執行的標準不一致，按較高的標準執行。5）本規范將作為訂貨合同的附件，與合同具有同等的法律效力。本規范未盡事宜，由合同簽約雙方在合同談判時協商確定。6）本技術規范書中帶“*”號的條款為重要條款，若不滿足將視為廢標。

<涼山>天正華意電氣設備有限公司

涼山清障儀作業方案危害導線的樹木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的動物（如蛇類）、熱氣球等的；另外，導線融冰、飛行器擊落、危化品引爆等等。1套管理系統：機器W操作員、員雙授權啟動機制，工作記錄追溯軟件（選配）2套瞄準系統：光學瞄準系統，實現視頻指示和瞄準指示功能可見激光同軸指示，實現夜間作業5套操作控制：電源（220kV）鑰匙控制設備急停控制激光射線控制（12V）: I級控制【員】II級雙控【操作員】功率調節控制6 350W 500W釆用48V直流供電輕便1000W需要電源或發電機供電公司激光產品發展沿革業優勢躍巨離非接觸式作業，無需停電、不登高、基本不受天氣及光線影響，晝夜均可 ?Mk對突發危害可應急處置。作業對危害導線 木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的云（如蛇類）、熱氣球等的； 另外，導線融冰、飛行器擊落、危化品引爆等等。作業效果、、經濟

涼山輸電線路激光除異物系統

涼山清障儀1信息感謝您選擇青島天正華意電氣的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在 狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率 超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

<涼山>天正華意電氣設備有限公司

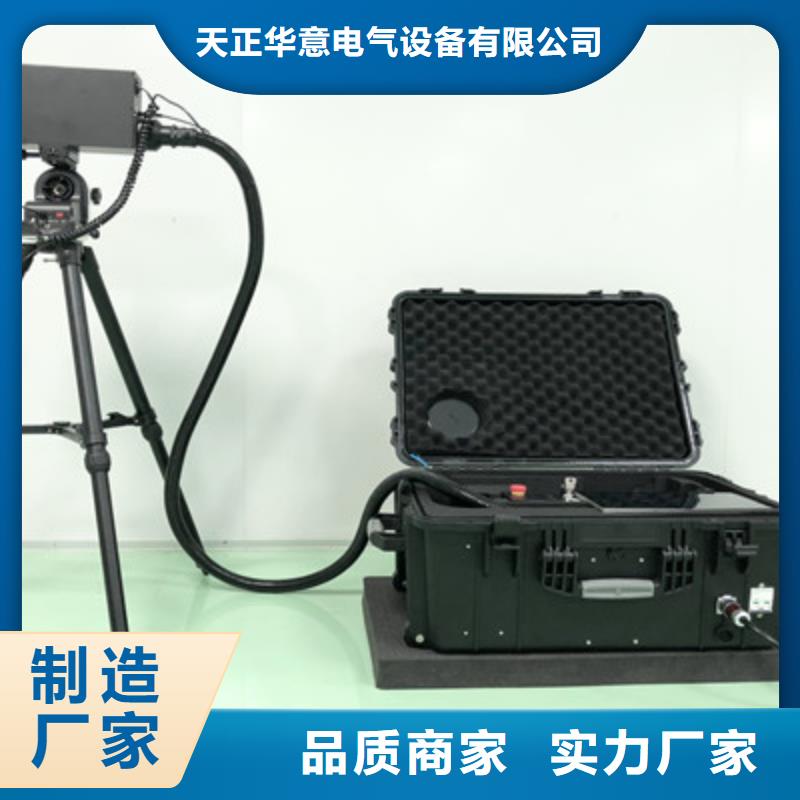

涼山清障儀產品描述 本系列激光電網異物儀可實現 0~350 米內電網輸電線路上的異物功能，如：能夠電網上的風箏、氣球、廣告布、錫箔紙、麻繩、鳥窩等異物。設備具有獨立電源持續工作的特性，縮短作業時間，降低勞動強度及危險性，擺脫地理條件限制，可遠程非接觸式異物，同時不損傷電線。2.主要部件及說明2.1設備參數表：序號 名稱 規格1 激光功率 350W2 激光波長 1080±1nm3 光斑尺寸 150米處≤φ15㎜4 工作距離 0-500米5 激光器供電要求 恒壓DC48V 40A6 鋰電池參數 恒壓輸出DC48V 40A7 控制方式 無線控制8 冷卻方式 風冷9 相機倍率 ≥30倍10 夜視系統 微光夜視11 切割功能 高精度九檔可調12 異物入侵報警功能 5M有效范圍13 工作溫度 -15℃~40℃14 儲存溫度 -20℃~40℃15 續航時間 持續出光≥1h… … …2.2拉桿箱圖示與說明（實例）注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。

涼山清障儀電網異物激光清障儀研發背景 高速公路 鐵路 輸電線路目前各地市電力系統架空線路35kV以上輸電線路均為裸導線，在數千公里長度內每年 異物掛線有千次之多，異物掛線及危害樹木是導致線路非計劃性停運的主要原因之一。傳統處理方法需線路停電或帶電作業，但線路停電降低了電網供電可靠性，增大了區域 停電風險，造成較大經濟損失和社會負面影響。以往曜異物掛線或危害樹木的主要方法是依靠人員靠近或進入高壓電場，直接或 間接接觸帶電體，除掉飄落物、危害樹木等。這樣做存在較高的作業風險，隱患大，且作業耗時長，勞動強度高，近年來各地均 呈現出帶電登高作業人員嚴重不足的態勢。為解決這一難題，我公司研發生產的激光導線清障儀釆用地面發射可控激光對掛線高空異物及危害樹木進行遠距離切割方式，具有、快速、可帶電作業的特點。降低停電風險，保障電網正常運行，該產品被 電網列入應急處置設備。【無人機操作存在火災隱患、飛行限制、天氣限制等，如禁飛區、森林覆蓋區. 化工油庫、操作失控、大風、雨無法作業】選型參考水電廠取水口雜物清理、鐵路 高速公路較大樹障清理建議使用TH- 1000W機型200千伏以上輸電線路，高速路因塔型較高建議使用TH-500W機型新能源發電、鐵路供電網、350千伏及以下輸電線路 建議使用TH- 350W機型激光清障儀工作原理通過光學光具組以及相應電能轉換電路，將激光聚焦于導線異物處，高溫燃燒切割而 達到目的。

<涼山>天正華意電氣設備有限公司 涼山輸電線路激光除異物系統

涼山清障儀1信息感謝您選擇青島天正華意電氣的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在 狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率 超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

<涼山>天正華意電氣設備有限公司

涼山清障儀產品原理青島天正華意電氣設備有限公司是由激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的TH-W系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢，結合架空線路等高壓裝置懸掛物的特點，選擇了對電力系統運行主體設備沒有傷害的激光波段，成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用，工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點，適用于大部分架空線路以及高壓裝置非金屬異物，有效克服傳統方法的弊端及不足，顯著勞動效率，降低勞動成本，降低勞動強度和風險，提高經濟效益。產品功能特點1帶電、遠程、非接觸式作業，適用于架空線路非金屬物2遠距離帶電樹障，馬蜂窩、風箏線等異物 3通過平板電腦無線傳輸方式遠程監控，現場實時作業畫面、設備狀態信息4通過電子云臺控制激光出光方向，實現激光的控制 5夜視功能，滿足夜間作業要求TH-350W 6設備傾倒保護功能，設備傾倒時自動切斷激光，防止誤傷附近人員，前方人體感應模塊，可發現前方人員入侵并發出報警，自動切斷激光

涼山清障儀1信息感謝您選擇青島天正華意電氣的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在 狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率 超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

<涼山>天正華意電氣設備有限公司 涼山輸電線路激光除異物系統

涼山清障儀信息在使用該產品之前，請先閱讀和了解這份用戶手冊并熟悉我們為您提供的信息。這份用戶手冊提供了重要的產品操作，以及其他信息給您以及所有將來的用戶作參考。為了確保操作和產品的 性能，請遵循以下注意和警告事項以及該手冊的其他信息去操作。●本系列脈沖光纖激光器是IV級的激光產品。該系列激光器在1080nm或1080nm附近波長范圍內發出不小于300W的激光輻射。避免眼睛和皮膚接觸到光輸出端直接發出或散射出來的輻射。●切勿直接觀看輸出頭。●此激光器發射光為不可見光，使用時切勿把激光輸出頭朝向有人的地方。●請不要打開機器，因為沒有可供用戶使用的產品零件或配件。所有保養或維修必須返回本公司內進行。激光器分級：本系列激光器屬于IV級激光：激光直接照射一定會對眼睛造成不可修復的傷害，也會造成皮膚灼傷和燒壞物品，某些情況下激光的反射光及散射光也會造成眼睛損害和皮膚灼傷。

涼山清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-300米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 10-300 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍，激光光斑十字絲校準瞄準方式 電動快速定位，微調瞄準，瞄準時間≤20s工作環境 0℃-40℃，濕度小于70%供電方式 配48V充電電池供電 線路激光清障儀 便攜式激光清障儀 電網異物激光器 輸電線路激光清障儀 激光砍樹機器 線路異物清障儀 線路清障儀

---
