<麗江>天正華意電氣設備有限公司 麗江地阻儀價格優惠

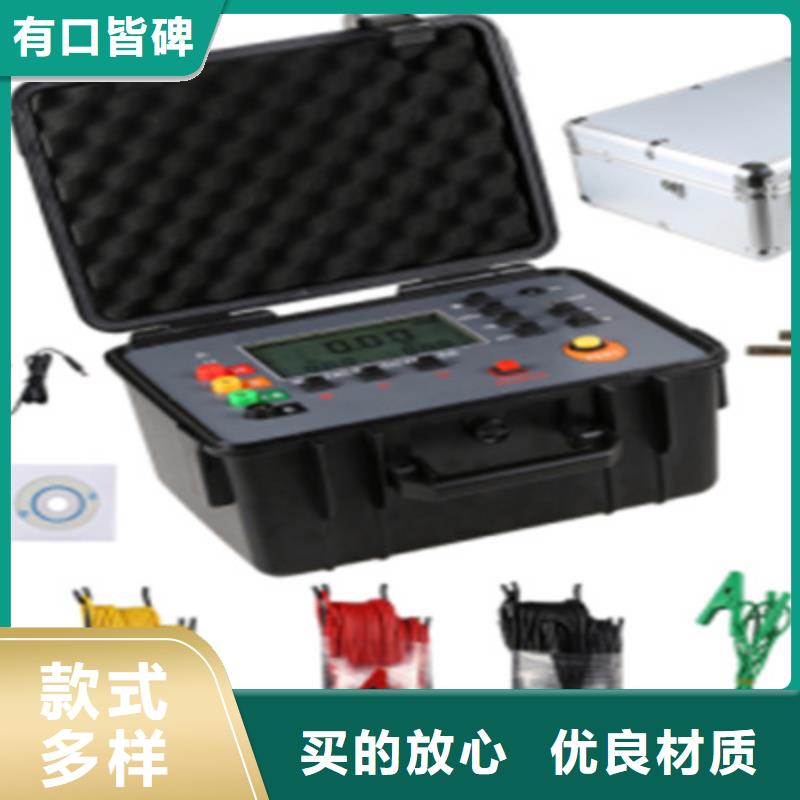

麗江接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲100組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池，充滿電連續使用約20小時背 光可控白屏背光，適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量：額定電流變極法，測量電流20mA MAX對地電壓：平均值整流(P-E接口間)量 程接地電阻： 0.00Ω～3000Ω接地電壓： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地電阻：±2％rdg±5dgt注：1. 輔助接地電阻100Ω±5％，對地電壓＜5V 2. 干擾電壓5V時的附加誤差≤±5％rdg±5dgt接地電壓：±2％rdg±3dgt（50Hz/60Hz）測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔： AC 20mA max30.0Ω~300.0Ω檔： AC10mAmax300Ω~3000Ω檔： AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示，LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸：320mm×270mm×145mm外包裝尺寸：400 mm×245mm×335mm測 試 線3條：紅色15m，黃色10m，色5m各1條簡易測試線2條：紅色1.6m，黑色1.6m各1條輔助接地棒2根：φ10mm×150mm測量時間對地電壓：約2次/秒；接地電阻：約3秒/次測量次數5000次以上(短路測試，測1次，停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口，存儲數據可以通過數據軟件上傳電腦，保存打印通 訊 線USB轉RS232通訊線1條

麗江接地電阻測試儀 技術指標 使用條件環境溫度：0℃～＋45℃相對濕度：≤85％RH2、測量范圍及恒流值（有效值）電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)電壓：AC 0～20V3、測量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、輔助接地電阻及地電壓引起的測量誤差·允許輔助接地電阻RC（C1與C2之間）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1與P2之間）＜40KΩ 誤差≤±5％·允許地電壓（工頻有效值）≤5V 誤差≤±5％5、電源及功耗功率損耗≤2W直流：8×1.5V(AA，R6)電池交流：220V/50Hz6．體積與重量體積：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地電阻測量（如圖一）· 沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地。· 用專用導線將地阻儀端子E（C2、P2）、P1、C1與探針所在位置對應聯接。· 開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。2、土壤電阻率測量（如圖二）· 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：Ф＝2πRL 其中Ф—土壤電阻率（Ω·cm）L—探針與探針之間的距離(cm)R—地阻儀的讀數（Ω）用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。·測地電阻、土壤電阻率所用的探針一般用鋁合金管或圓鋼。

<麗江>天正華意電氣設備有限公司 麗江地阻儀價格優惠

麗江接地電阻測試儀性能特點2.1. 抗干擾能力強。本儀器采用變頻法原理測量，配合現代軟硬件及數字濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。儀器內置的變頻試驗電源可輸出45Hz/55Hz或49Hz/51Hz兩組頻率的試驗電流在程序的自動控制下，它分別以45Hz/55Hz或49Hz/51Hz的試驗電流進行兩次測試，測試完成后折算到50Hz后取其平均值為測量結果。由于試驗電流的頻率與系統工頻十分接近，所測結果完全可等效為接地裝置的工頻接地阻抗。2.2. 大屏幕液晶顯示，全中文菜單式操作，一屏顯示出所有測量信息和結果，可記錄/存儲/打印所有的測量數據，如測量布線方式：平行法/夾角法；地網對角線距離；電流極、電壓極布線長度；電壓及工頻干擾電壓；電流接地極回路阻抗等。2.3 儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X、地網接地裝置電感L，儀器能可測量現場干擾并阻斷工頻干擾電壓及其諧波至60V波峰值，可有效測量過程中引線互感（特別針對平行布線法的引線互感誤差）與地網自感的影響，即使在強干擾電壓和電流條件下，其測量結果仍具有很好的重復性和準確性。2.4. 儀器全自動測試接地裝置的接地阻抗，測試過程中可自動測試電壓極的工頻干擾電壓和電流接地極的回路阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為2A），無須人為干預，即可全自動完成測試。可保存1000組測量數據，掉電不丟失，可隨時查看歷史數據，且自帶微型打印機可現場打印測量結果或使用U盤導出測試數據編輯測試報告。2.5. 儀器采用可充電鋰電池組和逆變模塊/DDS數字合成調頻功率電源，功率大、體積小、重量輕，保證輸出標準正弦波波形穩定平滑，整套裝置僅重4.5kg。2.6.儀器兼容了接地裝置接地阻抗和土壤電阻率的測試功能。

<麗江>天正華意電氣設備有限公司 麗江地阻儀價格優惠

麗江接地電阻測試儀在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。在電阻測試模式下，按A鍵切換到電流測試模式。5．數據鎖定/解除/存儲在測試模式下，按HOLD鍵鎖定當前顯示值，顯示HOLD符號，同時，將此鎖定值作為一組數據依次自動編號并存儲，再按HOLD鍵取消鎖定，HOLD符號消失，可繼續測量。循環操作，能存儲99組數據。若存儲已滿，閃爍顯示MEM符號。如圖9，鎖定被測電阻0.016Ω，同時作為第01組數據存儲。如圖10，鎖定被測電流278mA，同時作為第99組數據存儲，此時內存已滿，MEM符號閃爍顯示。在數據查閱模式下，按MEM鍵退出數據查閱，才能進行數據鎖定、存儲操作。在報警臨界值設定狀態下，需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態，才能進行數據鎖定、存儲操作。關機后再開機，不會丟失所存數據。6．數據查閱按MEM鍵進入查閱存儲數據模式，且默認顯示所存的第01組數據，見圖11。再按向右箭頭鍵，向上翻閱所存數據，按向左箭頭鍵，向下翻閱所存數據。若無存儲數據，顯示見圖12。在報警臨界值設定狀態下，需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態，再按MEM鍵進入查閱存儲數據模式。

<麗江>天正華意電氣設備有限公司 麗江地阻儀價格優惠

麗江接地電阻測試儀 土壤電阻率測試界面在測試選擇主菜單，按數字鍵2，即可進入“土壤電阻率自動測試”界面，見圖5。圖5 土壤電阻率測試界面通過顯示屏幕右側熱鍵“上移”、“下移”、“設置”、“確定”等對土壤類別，電流極、電壓極埋設深度和電位極間距離等信息進行設定，根據光標反黑指示位置按壓“設置”鍵反黑后通過數字鍵或 “上移”“下移”選擇對應參數，按“確定”鍵完成信息的設定；按“測試”鍵，儀器啟動內置電源注入電流，同時根據自動測量出接地電阻值計算出土壤電阻率，測試結束自動關閉內部電源輸出。4.6測試數據查詢界面在測試選擇主菜單，按數字鍵3，即可進入“測試數據查詢”界面，如圖6所示。圖6 測試數據查詢界面儀器測試數據的存儲為測試后自動存儲。在測試選項顯示菜單中選擇數字鍵（3）后，儀器顯示所有存儲的歷史測試數據，根據所要查詢的內容按顯示屏對應的功能熱鍵可進行上頁、上條、下條、下頁、刪除、查看、退出等操作。按“查看”鍵后，進入存儲數據查詢顯示頁數據信息，按“打印”鍵，儀器打印出本組所有測試數據，按“下頁”鍵翻看本組后續數據，按“退出”鍵返回上級菜單。

---
