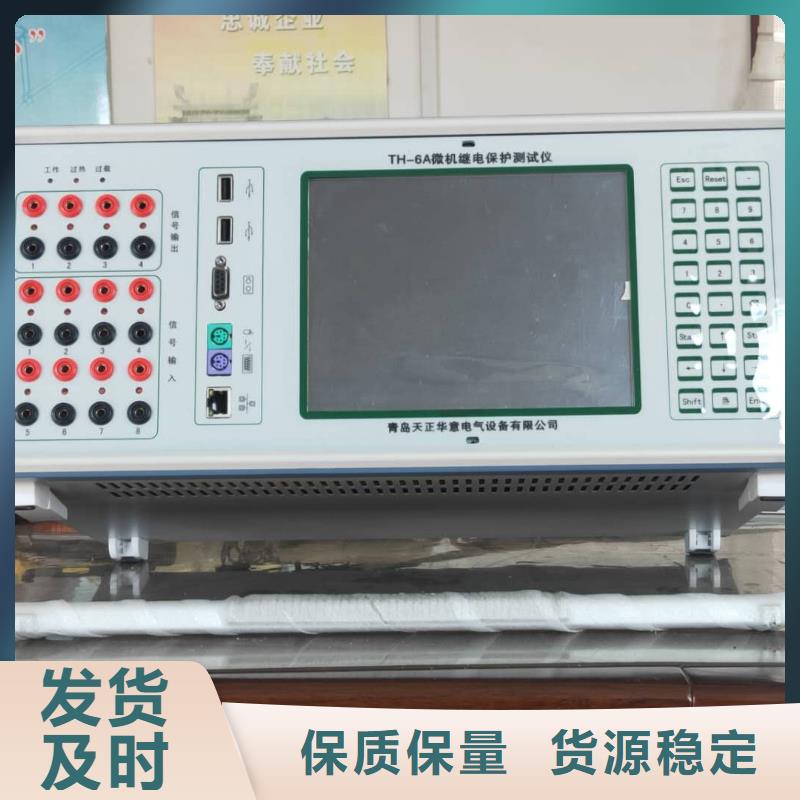

產品參數 | |
---|---|
產品價格 | 888/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 8 |
產品顏色 | 白 |
質保時間 | 3年 |
外形尺寸 | 158 |
適用領域 | 電氣電力 |
質量認證 | 9000 |
產品功率 | 15 |
工作溫度 | 45 |
范圍 | 同步相量測量系統試驗裝置精選供應范圍覆蓋云南省、昆明市、玉溪市、麗江市、普洱市、曲靖市、保山市、昭通市、臨滄市、文山市、西雙版納市、紅河市、大理市、德宏市、楚雄市、怒江市、迪慶市 古城區、永勝縣、華坪縣等區域。 |
麗江一次通流加壓模擬帶負荷向量試驗裝置變壓器短路阻抗計算點擊左上角三個點,選擇“差動計算”,根據變壓器銘牌輸入變壓器的額定容量、額定電壓、短路阻抗及電流互感器變比,當變比為1時二次側顯示的電流值為實際一次電流值。根據變壓器類型,選擇“三相電力變壓器”、“三相自耦變壓器”、 “單相電力變壓器”或“單相自耦變壓器”;根據短路阻抗接線方式選擇“高壓側加壓 中低壓側短路”、“中壓側加壓 高低壓側短路”、“低壓側加壓 高中壓側短路”。參數輸入完成后按“計算”鍵會自動計算短路等效阻抗、建議施加的電壓、電流幅值及二次側電流幅值信息等。6.3 無線遙測相位表操作說明(部分)6.3.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接,主機在 “工作模式”或“通訊測量”界面(見圖5),分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準,分機顯示屏幕動態提示對時時間(見圖6),通常在90秒內完成對時校準,主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式,當主機被誤操作斷電時需關閉分機重新進行對時校驗。 三相一次通流加壓模擬帶負荷向量試驗裝置 一次通流加壓模擬負荷向量試驗裝置 模擬試驗裝置 變電站繼電保護回路向量檢查 模擬帶負荷繼電保護向量檢測裝置 無線相位伏安測試裝置 三相通流加壓模擬負荷向量試驗裝置 通流加壓模擬帶負荷試驗方案 通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置
<麗江>天正華意電氣設備有限公司麗江一次通流加壓模擬帶負荷向量試驗裝置本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和,判別相序、感性、容性電路等。 測試接線如下: 單相測試:將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔,電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。 三相四線測試:將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔,將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。 三相三線測試:將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔,電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。 測試時,可以根據各種相位關系判斷感性容性負載、相序、極性,若U1I1相位顯示在00~900范圍,則被測負載為感性,顯示在2700~3600范圍,則被測負載為容性;若顯示相位都接近1200,則為正相序,且極性相同;若顯示相位接近1200和3000正相序,且極性相反(可能有電流鉗夾反或線路接線反),其他情況為反相序(不考慮缺相)。 在相序測試顯示模式下,U1、U2、U3或I1、I2、I3為正相序時,光標從左往右順次閃爍;反相序時,U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮,可能缺相或信號幅值太低。 同步相量測量系統試驗裝置 無線相位表測試儀 相位伏安表無負荷相量測量裝置 配電網繼電保護向量檢查和動作邏輯校驗測試裝置 通流加壓模擬負荷繼電保護向量檢測裝置 智能變電站投運前繼電保護向量檢查裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站繼電保護向量檢查裝置
<麗江>天正華意電氣設備有限公司 麗江 同步相量測量系統試驗裝置精選廠家麗江一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗(1)試驗準備檢查全站刀閘、斷路器均在分閘位置;檢查全站CT二次回路,禁止CT二次回路開路。(2)接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入;在#1主變高壓側套管接線處對220kV側#1母線三相通流,按照對應檢測回路關系操作開關分合及接地刀閘,完成220kV母線差動、線路保護檢驗;測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入;在#1主變中壓側套管接線處對110kV側#1母線三相通流,按照對應檢測回路關系操作開關分合及接地刀閘,完成110kV母線差動、線路保護檢驗;測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。(3)試驗電流估算220kV側母線:開關CT變比1600/5,為方便讀數和測量,預加一次電流160A,二次側0.500A,對應母聯與各間隔回路通流檢驗時,對施加的三相高壓電壓與三相大電流移相輸出,一次就可檢驗出母線差動保護和線路保護。110kV側母線:開關CT變比2000/5,為方便讀數和測量,預加一次電流200A,二次側0.500A,對應母聯與各間隔回路通流檢驗時,對施加的三相高壓電壓與三相大電流移相輸出,一次就可檢驗出母線差動保護和線路保護。10kV側母線:開關CT變比4000/5,為方便讀數和測量,預加一次電流200A,二次側0.250A,對應母聯與各間隔回路通流檢驗時,施加的與三相大電流,一次就可檢驗出母線差動保護。備注:為節約后續試驗準備工作,縮短測試時間,對母線三相大電流通流時改換測試間隔時可不必中斷輸出(設備選擇具有三相電流平衡自動調整模式,完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°),該間隔檢驗結束后即可將另一間隔接地刀閘合上,然后再拉開已檢驗過的接地刀閘間隔回路,電流輸出控制選擇“電流平衡模式輸出”即可。
<麗江>天正華意電氣設備有限公司 麗江 同步相量測量系統試驗裝置精選廠家麗江一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1)試驗準備為方便現場接線,根據變壓器阻抗參數計算,本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1)在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻(或低頻)電源,對#2主變差動保護接線檢驗,利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流,進行變壓器電流差動保護回路檢查,通過二次電流六角向量圖核定接線組別完成檢驗。1.2)在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻(或低頻)電源,對#1主變差動保護接線檢驗,利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流,進行變壓器電流差動保護回路檢查,通過二次電流六角向量圖核定接線組別完成檢驗。1.3)注:為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓,以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3)二次相電壓約2.62V。2)變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小,故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值:ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓,故換算中壓側對高壓側等效阻抗:ZM-H=40.85/(230/115)2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3)#2主變三側通流(由#1主變開關-110kV#1母線-母聯-#2主變開關)將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上,由#1主變110kV側對#2主變施加試驗電流;將#2主變220kV側202-3、202開關合上,202-D1接地刀閘合上,在220kV側主變開關202進線側形成短路接地;將#2主變10kV側002手車推至工作位置,合上002開關,在0022出線側使用短路線短路接地,在#2主變10kV 002開關出線側形成短路接地。
麗江一次通流加壓模擬帶負荷向量試驗裝置主機箱體由改性PP合金注射成型,堅固耐用、耐低溫、防撞擊、不變形、不碎裂;分機采用雙色注塑外殼,手感舒適,方便操作。2.2 主機面板說明主機面板從左到右依次為天線、電壓輸入端的N端、電壓輸入端L端、電流信號輸入端、三個通用無線對時校準口、USB接口、充電器接口、開關,主機屏幕采用全觸摸操作。2.3分機面板說明分機面板頂部自左至右依次為天線、充電口、校準口;分機面板底部依次為電壓輸入端的N端、電壓輸入端的L端、電流信號輸入端。3 儀器技術參數3.1 測試工頻基波頻率范圍: (50±0.2)Hz 3.2 主、分機電壓量程:20V/100V/400V自動切換 基本誤差極限:±(0.3%讀數+0.2%量程)3.3 電流鉗量程: 200mA/1A/5A 自動切換 基本誤差極限:±(0.5%讀數+0.5%量程)3.4 相位角度測量范圍:以電壓通道為參考基準,電流滯后于電壓角度0.0°~360. 0° 基本誤差極限:≤±2° 3.5 主機、分機無線傳輸距離及測試相位準確度:空曠條件直接通訊傳輸距離≤1000m,保護間隔帶有屏蔽條件可采用中繼方式通訊傳輸≤1600m,相位誤差極限:≤±5°3.6 顯示速率:單機測量模式、二次負荷:1次 /秒通訊測量模式: 1次/3秒3.7 供電電源:主機42V/4.4AH 分機12V/2000mAH3.8 外形尺寸及重量:主機:270*180*200 4kg; 分機:200*100*35 0.5kg3.9 絕緣和耐壓: 絕緣電阻:≥1000MΩ(500V) 3.10 工作條件:環境溫度:(0~40)℃ 環境濕度:(20~80)% RH 全智能無線高壓驗電測試儀 通流加壓模擬負荷繼電保護向量檢測裝置 模擬帶負荷繼電保護向量檢測裝置 無線相位伏安測試裝置 變電站投運前繼電保護向量檢查裝置 繼電保護相位測試裝置 模擬一次負荷法繼電保護相位檢驗裝置 變電站工程通流加壓模擬帶負荷試驗裝置 通流加壓模擬負荷繼電保護向量檢測裝置
麗江一次通流加壓模擬帶負荷向量試驗裝置三相通流加壓模擬負荷校驗裝置電子式三相通流加壓模擬負荷校驗裝置三相通流加壓模擬帶負荷繼電保護向量檢測裝置無線高壓檢驗電測試儀相位伏安表無負荷相量測量裝置帶負荷校驗保護裝置模擬帶負荷測試(系統)裝置高壓核相電流相位表六相微機繼電保護綜合校驗儀變壓器差動保護裝置同步相量測量系統試驗裝置變電站投運前繼電保護向量檢查裝置全站通壓變頻電源經阻抗變換裝置,對主變低壓側勵磁通壓,合上主變開關、母聯開關、PT刀閘,進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時,可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變,也可采用變頻電源直接連接站用變低壓側,利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁,在變壓器230kV、115kV感應出一次電壓,將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流,母差保護利用一組三相工頻高壓,施加于PT一次側作為相位參考基準;利用一組三相工頻大電流,在一條母線支路通入試驗電流,于母線其他支路接回電流,試驗電流通過進線CT、母聯開關、線路CT形成回路,在保護屏上讀取電流幅值相位及差流,檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上, 213-D2接地刀閘合上,測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護,測量213間隔線路保護方向,包括后臺監控機測量值等;測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗,并根據阻抗大小對變壓器高壓側(或中壓側)一次加壓,其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流,利用短路電流模擬短路側一次負荷電流,檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上,由#2主變110kV側對#1主變施加試驗電流;將#1主變220kV側201-3、201開關合上,201-D1刀閘合上,在220kV側主變開關201進線側形成短路接地;將#1主變10kV側001手車推至工作位置,合上001開關,在0193或0194出線側使用短路線短路接地,在#1主變10kV 001開關出線側形成短路接地。(也可利用#2差動試驗的短路點,但注意要將010、0101、0021、0022手車同時推至工作位)仍以220kV#母線PT A相為參考相位基準,測量#1變差動保護方向,繪制六角向量圖,測量完成將上述一次設備恢復到初始狀態。
麗江 同步相量測量系統試驗裝置精選廠家麗江一次通流加壓模擬帶負荷向量試驗裝置201-#1母線-200母聯開關-#2母線- 216線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變,合上216-2、216、216-D2接地刀閘,測試電流經過主變開關-#1母線-母聯開關-#2母線-216線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、216母差保護,測量216間隔線路保護方向,包括后臺監控機測量值等;測量完成后將216間隔一次設備恢復到初始狀態。4.6)201-#2母線-200母聯開關-#1母線- 216線路間隔(復驗一次)將201-3、201、201-2、200-2、200、200-1開關合位,合上216-1、216、216-D2接地刀閘,測試電流經過主變開關-#2母線-母聯開關-#1母線-216線路間隔。通流加壓路徑如圖3圖3驗證2套母差保護屏中201、200、216母差保護,測量216間隔線路保護方向,包括后臺監控機測量值等;測量完成后將216間隔一次設備恢復到初始狀態。4.7)220kV通流試驗記錄表母線差動保護向量檢查 電流變比(1600/5)套保護 第二套保護一次 通道 Ia Ib Ic Ia Ib Ic幅值(A) 相位(°) 二次 通道 幅值(A) 相位(°) 線路保護向量檢查 電流變比(1600/5) 電壓變比(220/0.1√3)一次 通道 Ia Ib Ic Ua Ub Uc幅值(A/V) 相位(°) 二次 通道 Ia Ib Ic Ua Ub Uc幅值(A/V) 相位(°) 注:模擬線路帶阻感性負荷檢查(5)110kV母線各間隔通流參考相位以110kV #1母線PT 的A相為參考相位基準(也可以220kV #1母線PT 的A相為參考相位基準),將110kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓(10kV),拉開21P-1刀閘(注意檢查與母線開關處在分斷位,臨時拆除母線PT處的-1D接地聯片,將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ);通過#1主變高壓側110kV套管處對母線三相通流(200A)按照對應檢測回路關系操作開關分合及接地刀閘,完成母線差動、線路保護檢驗;檢查8回110kV線路進線側接地刀閘D3接地可靠防止向線路送電。對110kV母線一次預加電壓估算:110kV PT一次側(PT變比110kV/√3/0.1kV√3二次電壓5.25V)。5.1)101--#1母線-100母聯開關-#2母線-111線路間隔將101-3、101、101-1、100-1、100、100-2、111-2、111開關合上,合上111-D2接地刀閘,測試電流經過主變開關-#1母線-母聯開關-#2母線-111線路間隔。
