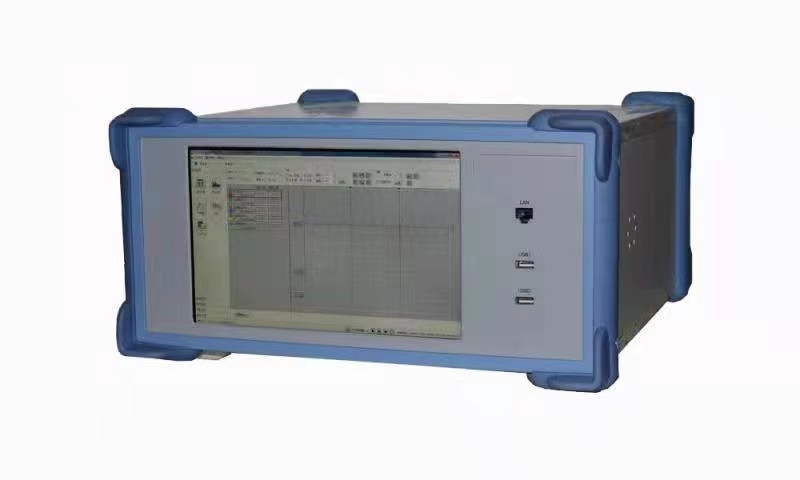

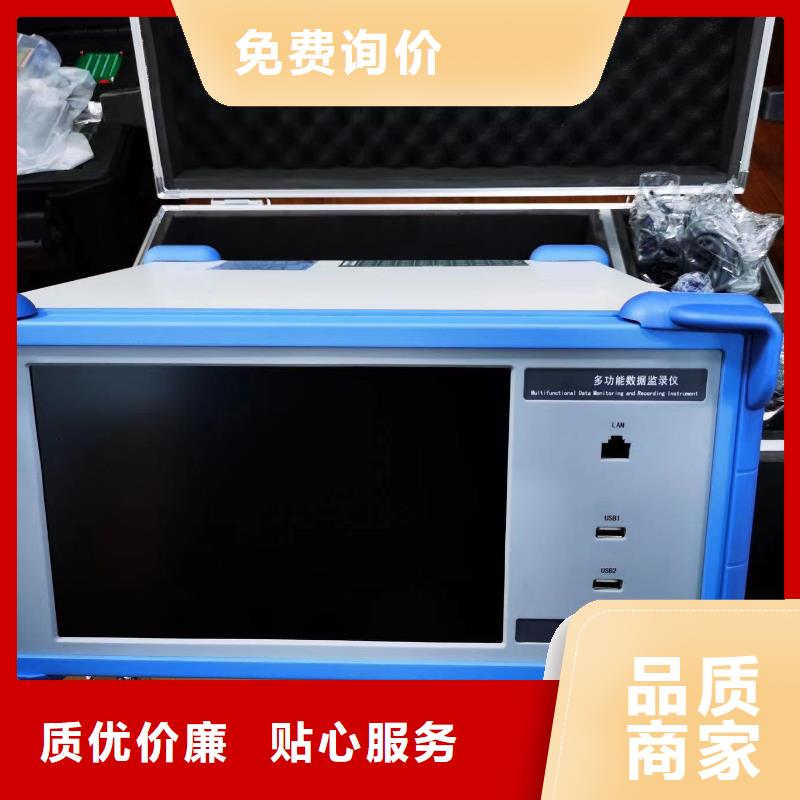

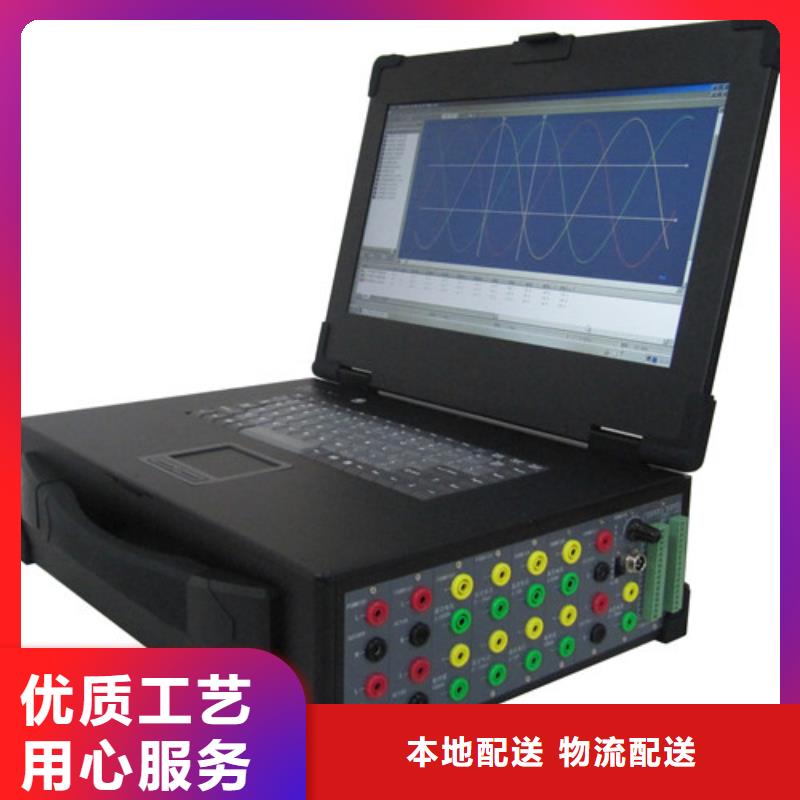

臨沂錄波儀儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號， 采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

<臨沂>天正華意電氣設備有限公司

發電機空載特性綜合測試儀圖片
臨沂錄波儀四、參量配置錄波儀配置的參量包括有24路模擬通道、24路派生量、16路開關輸入量。用戶可以調整這些參量的設置。錄波儀本機可做部分設置，完整的設置功能需要聯機后使用PC軟件進行。參量配置功能由PMR.EXE的“功能菜單\參量配置”或TRIAL.EXE的“菜單\設置\參量配置”進入。在這個對話框里，對錄波儀的模擬通道、派生量、開關量進行設置。4.1.模擬通道表格各欄的定義：通道：模擬通道序號。單擊圖標切換模擬通道的運行、禁止。運行，禁止。類型：錄波儀定義了3種模擬通道類型，各自有不同的處理方法：交流通道：按均方根10ms計算一點有效值。直流通道：對采樣值平均，每10ms生成一點有效值。轉速通道：按信號過零點計算轉速。名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零額定頻率：對于交流通道、轉速通道，輸入信號的額定頻率；直流通道輸入0。小數位數：顯示時取小數的位數。變比一次：PT、CT、分流器的一次值變比二次：PT、CT、分流器的二次值。當不需要設置變比時，將”變比一次”、”變比二次”二欄清空。對于轉速信號，變比是極對數的含義。對于部分水輪機組，其轉子上的測速齒 的齒數與其極對數相同，此時應將極對數輸入對應的設置項。例如，某水輪機組的極對數為28，額定轉速為107.1rpm，其安裝于轉子上的齒 的齒數也是28。此時，應將”變比一次”設為1、”變比二次”設為28，并將錄波儀模塊上的轉速信號選擇開關撥至1:1處。在運行時，儀表接收到的轉速信號，是每分鐘發生107.1×28 = 3000個脈沖，儀表使用極對數（28）計算：3000 / 28 = 107.1rpm，得到了機組實際的轉速。設置的極對數值，不影響發電機功角的計算。對于額定轉速為3000rpm的火電機組，應將”變比一次”、”變比二次”二欄清空。此頁面包含采樣頻率的選擇，程序根據此時打開的模擬通道數，自動給出了可選的 采樣頻率。模擬通道數與 采樣頻率的關系請參見第二章技術規格中”同步采樣頻率”的說明。請根據信號特性選擇采樣頻率。對于發電機總啟動電氣試驗，錄波儀的基本采樣頻率（10KHz）可充分滿足準確度、響應時間的要求。4.2.派生量類型：派生量類型，見下表名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零小數位數：顯示時取小數的位數參量1-6：參與計算的參量，見下表設置要求：1．模擬參量，含模擬通道和派生量，名稱和代號必須 。2．模擬參量額定值不能為零。3．如果設置了模擬通道變比，則變比一次、變比二次都不能為零。4．派生量的參量1-6，依據類型不同，需要正確選擇。

發電機空載特性綜合測試儀圖片
臨沂錄波儀模擬通道類型TH-608CDM便攜式故障錄波器將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15KV/100V、12kA/5A。直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點（通道內部輸出+24V）8路有源節點（有源節點外部電壓：DC12V～220V）。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量TH-608CDM便攜式故障錄波器多可設置24路派生量，各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。表3類型 準確度 備注頻率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 電壓＞50% 電流＞10%無功功率 0.5% sinφ1.0–0.5 電壓＞50% 電流＞10%功率因數 1% 正序 1% 負序 1% 零序 1% 兩相負序 1% 相角差 ±0.3° 實測功角 ±0.3° 兩矢量差 0.5% 兩矢量和 0.5% 線路功角 ±0.3° 交流阻抗 0.5% 同期壓差 1% 計算功角 ±1.5° 標量和 由引用參量決定標量差 由引用參量決定一次函數 由引用參量決定三、技術要點 3.1 記錄方式3.1.1 故障記錄格式當TH-608CDM便攜式故障錄波器監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。

發電機空載特性綜合測試儀圖片
臨沂錄波儀特性和技術參數1.2.1 軟件功能與特點儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：1 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作2 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作3 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形4 可以任意的選擇信號作為X軸Y軸繪制信號的關系曲線5 提供了諧波分析工具，可以對采集的信號進行諧波分析， 諧波次數為1024次6 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算7 計算選定通道信號的有效值，功率8 對選定的三相信號進行功率和對稱性分析9 繪制選定信號的相量圖10通過軟件選擇通道信號類型：直流瞬時值或者交流有效值11 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗模板，軟件自動計算試驗結果參數。12儀器能夠自動生成WORD試驗報告，Excel試驗報告13 試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化14 所有采樣通道的名稱和單位都可以重新定義15 各種試驗的試驗環境設置和儀器設置自動保存16 自動計算各種試驗模板的試驗參數17 簡單方便的通道濾定方式18 使用U盤或移動硬盤等存儲設備方便的導出試驗數據19 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕20 采用防抖動處理，避免用戶錯誤操作

發電機空載特性綜合測試儀圖片 <臨沂>天正華意電氣設備有限公司

發電機空載特性綜合測試儀圖片
臨沂錄波儀功能特征?電氣隔離18路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當18路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。二、技術規格1.18路同步采樣模擬通道?模擬通道A/D分辨率 ： 16位?有效值準確度： 0.2%錄波儀裝有6個模擬信號處理模塊，每個模塊由3路模擬通道組成。

---
