臨沂錄波儀四、參量配置錄波儀配置的參量包括有24路模擬通道、24路派生量、16路開關輸入量。用戶可以調整這些參量的設置。錄波儀本機可做部分設置，完整的設置功能需要聯機后使用PC軟件進行。參量配置功能由PMR.EXE的“功能菜單\參量配置”或TRIAL.EXE的“菜單\設置\參量配置”進入。在這個對話框里，對錄波儀的模擬通道、派生量、開關量進行設置。4.1.模擬通道表格各欄的定義：通道：模擬通道序號。單擊圖標切換模擬通道的運行、禁止。運行，禁止。類型：錄波儀定義了3種模擬通道類型，各自有不同的處理方法：交流通道：按均方根10ms計算一點有效值。直流通道：對采樣值平均，每10ms生成一點有效值。轉速通道：按信號過零點計算轉速。名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零額定頻率：對于交流通道、轉速通道，輸入信號的額定頻率；直流通道輸入0。小數位數：顯示時取小數的位數。變比一次：PT、CT、分流器的一次值變比二次：PT、CT、分流器的二次值。當不需要設置變比時，將”變比一次”、”變比二次”二欄清空。對于轉速信號，變比是極對數的含義。對于部分水輪機組，其轉子上的測速齒 的齒數與其極對數相同，此時應將極對數輸入對應的設置項。例如，某水輪機組的極對數為28，額定轉速為107.1rpm，其安裝于轉子上的齒 的齒數也是28。此時，應將”變比一次”設為1、”變比二次”設為28，并將錄波儀模塊上的轉速信號選擇開關撥至1:1處。在運行時，儀表接收到的轉速信號，是每分鐘發生107.1×28 = 3000個脈沖，儀表使用極對數（28）計算：3000 / 28 = 107.1rpm，得到了機組實際的轉速。設置的極對數值，不影響發電機功角的計算。對于額定轉速為3000rpm的火電機組，應將”變比一次”、”變比二次”二欄清空。此頁面包含采樣頻率的選擇，程序根據此時打開的模擬通道數，自動給出了可選的 采樣頻率。模擬通道數與 采樣頻率的關系請參見第二章技術規格中”同步采樣頻率”的說明。請根據信號特性選擇采樣頻率。對于發電機總啟動電氣試驗，錄波儀的基本采樣頻率（10KHz）可充分滿足準確度、響應時間的要求。4.2.派生量類型：派生量類型，見下表名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零小數位數：顯示時取小數的位數參量1-6：參與計算的參量，見下表設置要求：1．模擬參量，含模擬通道和派生量，名稱和代號必須 。2．模擬參量額定值不能為零。3．如果設置了模擬通道變比，則變比一次、變比二次都不能為零。4．派生量的參量1-6，依據類型不同，需要正確選擇。

<臨沂>天正華意電氣設備有限公司

臨沂發電機特性測試儀價格行情

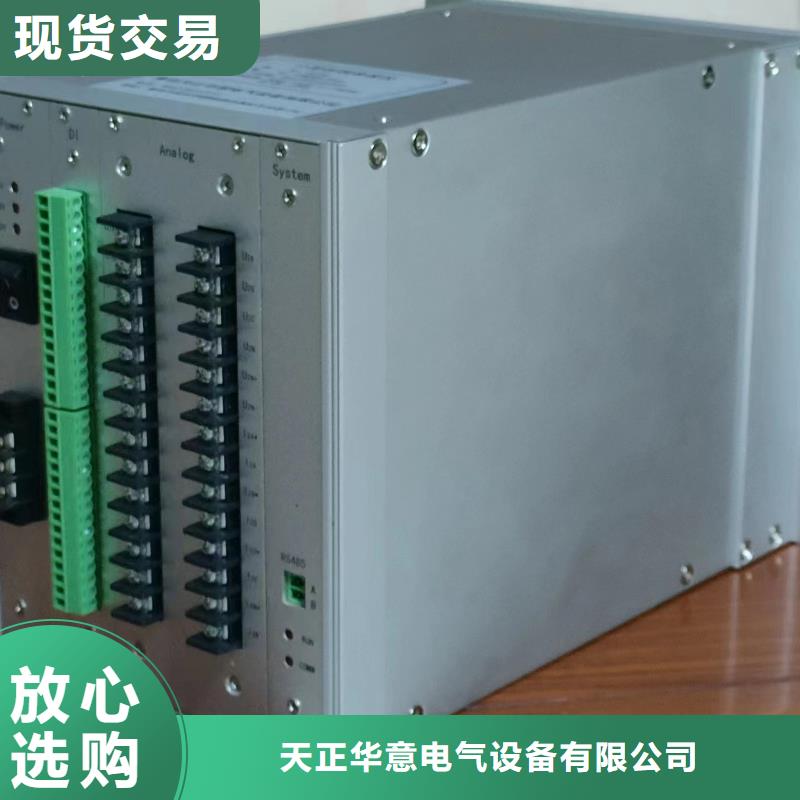

臨沂錄波儀故障啟動方式模擬量：突變、過量、欠量開關量：變位（閉合、斷開）6.故障記錄容量1GB7.通訊串行口：1個RS-232C端口， 通訊波特率115200bps。使用專用串口通訊電纜（5芯）網絡：1個10/100Mbps 802.3u接口8.顯示屏6.4” 262144色TTF顯示屏。分辨率：640×4809.機箱尺寸（mm）448 (寬) ×178(高)×318(深)10.重量14kG(含鋁合金包裝箱)11.工作電源AC220V±15% 50Hz±0.5Hz；DC220V±15%三、錄波儀 結構3.1.前面板示意圖3.2.后面板示意圖3.3.信號接線在接入被測信號時，應注意確認端子標記；接線錯誤可以損壞儀器。以下幾點應特別注意：3.3.1接線前，確認模擬通道的輸入阻抗用萬用表電阻檔，檢查錄波儀輸入通道內阻：交流電流(AC10A) 通道，內阻 80kΩ直流電壓通道，內阻 > 1MΩ（±2000V）；> 400kΩ（±500V）3.3.2交流電壓接線錄波儀的交流電壓通道，是每路獨立的，即通道內部沒有連線。接線時，應按被測信號的要求接線Ｙ接線 接線

臨沂發電機特性測試儀價格行情

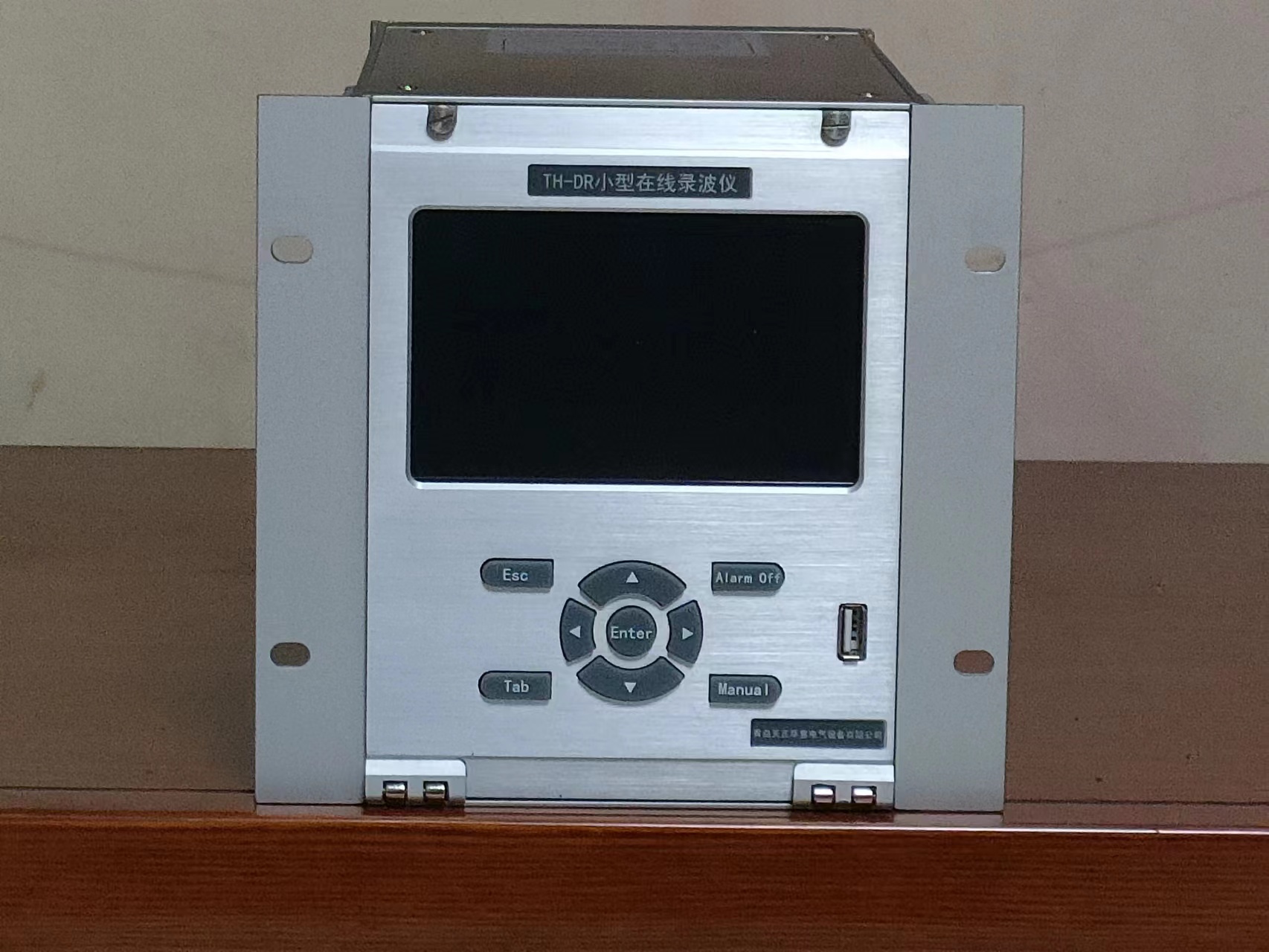

臨沂錄波儀、界面和基本操作5.1.狀態條在運行中，錄波儀在顯示畫面下部顯示狀態條，狀態條包括以下信息：功能路徑：顯示錄波儀的IP地址，及所處的顯示畫面，或者打開的記錄文件名。采樣頻率：當前所用采樣頻率。故障記錄區狀態 ：錄波儀共分配了3個故障記錄區，此項指示了各區的狀態。（黑）此記錄區當前空閑。（綠）此記錄區正在錄制故障記錄。（紅）此記錄區正在將錄制完成的記錄存儲到 存儲器。趨勢圖運行狀態：顯示趨勢圖當前是否運行。趨勢圖處于停止狀態。交替顯示，趨勢圖處于運行狀態。 串行口運行狀態：顯示串行口數據包的傳送。交替顯示，每次交替表示發送了一個數據包。網絡運行狀態：顯示網絡數據包的傳送。交替顯示，每次交替表示發送了一個數據包。實時時鐘：實時顯示錄波儀時鐘。運行/暫停狀態：有些實時顯示畫面支持暫停，暫停時此處顯示提示。5.2.按鍵此處說明在沒有打開對話框的時候，錄波儀的按鍵的通用用途。各按鍵在對話框中的用途，請參見“對話框操作”。?菜單：彈出主菜單。?F1 ：對于實時顯示畫面，暫停畫面刷新（不影響錄波儀的其他功能）。?F2 ：用于翻頁（對于實時列表），或存儲一個當前畫面的記錄（對于其它實時顯示畫面）。?F3 ：打開畫面設置對話框。?↙、Esc ：在對話框中使用。?Tab：參見“畫面信息條”，或在對話框中使用。?→、←、↓、↑：參見“畫面信息條”，或在菜單、對話框中使用。5.3.主菜單操作在沒有打開對話框的時候，按菜單鍵彈出菜單。?↓、↑：移動選擇焦點。?→ ：進入子菜單。?↙ ：選擇菜單項。?Esc ：退出菜單（返回到上一級菜單）。5.4.對話框操作在錄波儀的對話框中，有基本的操作提示。以下是錄波儀的對話框操作的總結：?↙ 鍵：記錄、應用對話框的輸入，并退出。?Esc鍵：放棄對話框的輸入，并退出。?Tab鍵：切換對話框中控件的輸入焦點。?F1：狀態切換，包括復選框和列表控件。?F2：編輯列表控件中的選中的行。?方向鍵：在一組單選按鈕中選擇；在列表框中選擇。?對話框中數字輸入框的使用

臨沂發電機特性測試儀價格行情
臨沂錄波儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。 對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。 如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。 注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓 選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，輸出為V2時對于的物理量為R2，V1R1V2R2和V1->R1和V2->R2的對應關系已知時，儀器會自動計算出實時采集的物理量值。例如對于導葉位移傳感器，假設傳感器輸出為0V時對應的水力發電機調速器導葉開度為0%，10V時對應的導葉開度為，則設置CH1的率定點1為 0，0 率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。 用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面 在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。

臨沂發電機特性測試儀價格行情 <臨沂>天正華意電氣設備有限公司

臨沂發電機特性測試儀價格行情

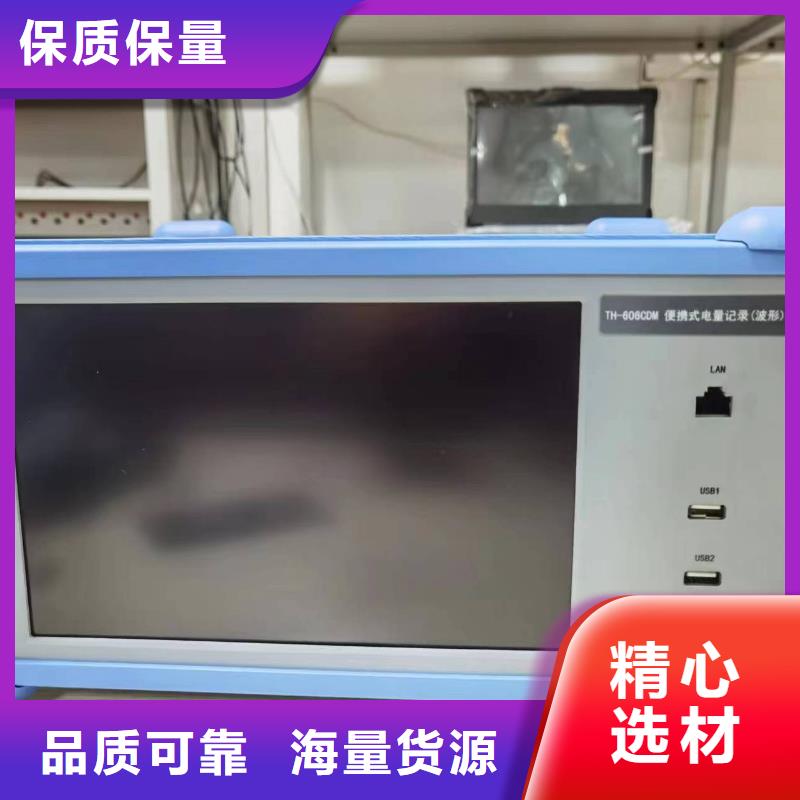

臨沂錄波儀儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號， 采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

---
