臨沂變壓器變比測試儀斯科特型變的測試接線5．測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十八、逆斯科特變壓器的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。八、注意事項1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．充電時使用有地線的電源插座。5．不能在過量限的情況下工作。6．嚴禁高低壓接反。九、售后服務儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排便捷的處理方案。

臨沂變壓器變比測試儀一、功能特點1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1％）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號。3、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。5、抗振性好：軍品接插件的使用增強了抗振性能。6、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。7、?采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。8、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1％，不受工作電源質量的影響。9、攜帶方便：體積小，重量輕。 10、可選裝內部充電電池，現場無需任何電源，即可完成測試工作。

變壓器空負載損耗測試儀型號全

臨沂變壓器變比測試儀根據IEC及有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術進，測試項目完善，測量參數的變比測試儀。該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

<臨沂>天正華意電氣設備有限公司

臨沂變壓器變比測試儀Z型測試“Z型測試”和“三相測試”設置、操作類似，具體操作可參考“三相測試”的相關操作，在此不多作贅述。5.3.2 直阻測試5.3.2.1直阻參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入參數設置屏（見圖九）。圖九“測試繞組”、“測試相別”、“測試溫度”、“折算溫度”、“試品編號”、“測試”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。測試繞組：選擇需要測試的試品繞組，可選高、中、低壓，繞組材料可選銅、鋁。繞組材料關系到電阻折算值所用的折算系數測試相別：選擇測試試品的單獨一相阻值或三相阻值，高壓、中壓繞組可選“單相AO”、“單相BO”、“單相CO”、“單相AB”、“單相BC”、“單相CA”、“三相同測Yn”(“三相同測Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)、“三相同測Y”和“三相同測△”；低壓繞組可選“單相ab”、“單相bc”、“單相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同測Y”和“三相同測△”。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～＋99℃，此數值關系電阻折算值。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～＋255℃，此數值關系電阻折算值。試品編號：設置本次試驗的試品編號。測 試：選擇測試電流檔位。參數設置完成后，選中“測試”項后按“確認”鍵開始測量。

變壓器空負載損耗測試儀型號全

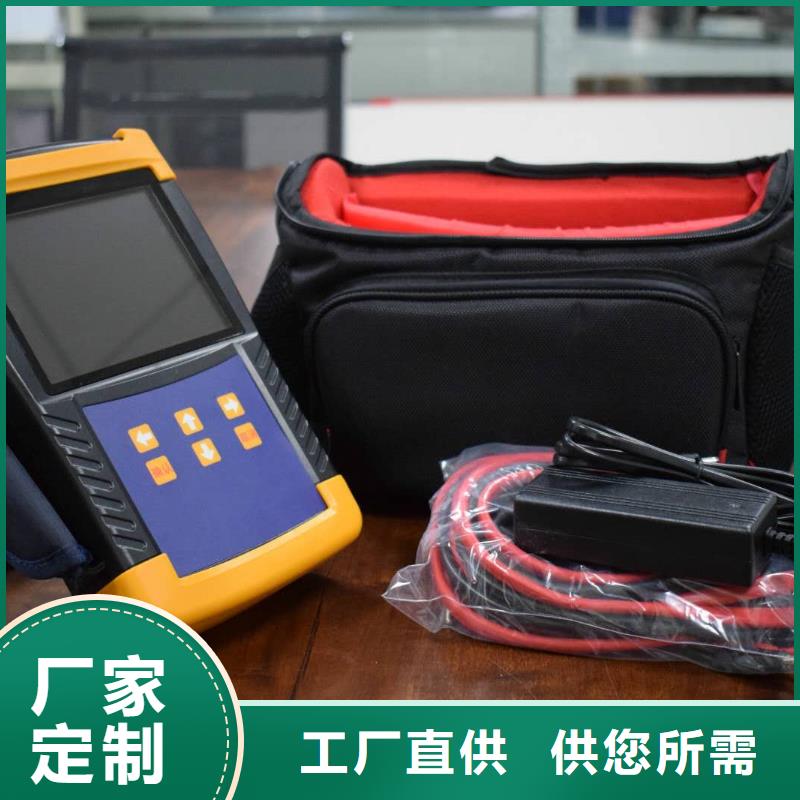

臨沂變壓器變比測試儀技術指標1、變比測量范圍：0.8~10000。2、測量速度快：1分鐘內完成三相測試。3、測量精度: 高壓側電壓的測量精度0.05％低壓側電壓的測量精度0.1％變比測量精度 0.1％（0.8－1000）0.2％（1000－3000）0.3％（3000－10000）4、攜帶方便、適合野外作業。5、重量：3Kg三、工作原理框圖四、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀－正、側面圖儀器頂端部分是變比測試航空插頭，高壓側，低壓側端子。正面上部是彩色液晶屏，下部是標準30鍵的控制鍵盤；在儀器的右側打開支架可看到USB接口、充電接口、RS232接口。3、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。回車鍵：確認鍵，用來確認使所設置的參數生效或者進入所選擇的屏。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。

臨沂變壓器變比測試儀單相測試在“直阻參數設置”屏下“測試相別”項中選擇單相相別相后，可進行所選相的單相測量。例，選擇測量“AB”相（見圖十）。圖十充電完成后，儀器自動進行測量（見圖十一）。圖十一屏幕中間顯示測量結果，底部顯示可操作菜單：?重新測試：儀器重新采樣電流電壓值進行測試。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。此時按“取消”鍵，儀器將停止測試，并開始放電（見圖十二）。圖十二放電完成后，儀器自動返回直阻參數設置屏。5.3.2.3三相Yn測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Yn”測試相后，可進行Yn型繞組的三相測量，在進行三相測量前需選擇是否啟用中性點校正功能（見圖十三）。圖十三如選擇啟用中性點校正功能，儀器將先測量單相AO數據暫存，然后再進行三相測量，使用暫存的AO數據進行中性點校正，使三相測量數據更接近單相法測量的數據；如不啟用該功能，儀器將直接進行三相測量，速度更快，只是數據與單相測量數據差異稍大一些，但是對于三相不平衡率影響微乎其微。本說明書只以帶中性點校正功能的測試方法加以說明，不帶中性點校正功能只需跳過單相測量步驟即可。

變壓器空負載損耗測試儀型號全

臨沂變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏7．歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

臨沂變壓器變比測試儀說明部分是對所選功能的解釋說明。當菜單選項被選中時，按上下鍵選擇不同菜單功能，按左右鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按上下鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

臨沂變壓器變比測試儀一、功能特點1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1％）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號。3、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。5、抗振性好：軍品接插件的使用增強了抗振性能。6、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。7、?采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。8、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1％，不受工作電源質量的影響。9、攜帶方便：體積小，重量輕。 10、可選裝內部充電電池，現場無需任何電源，即可完成測試工作。

<臨沂>天正華意電氣設備有限公司 變壓器空負載損耗測試儀型號全

臨沂變壓器變比測試儀 測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【?】鍵進入圖九的接線提示屏，按照圖示接線。圖九、單相變壓器測試接線提示屏接線完成后按【?】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖十中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，實測相角，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。圖十、單相變壓器測試接線結果屏6．Z型變測試（注：此界面平時不用，做Z型變用三相變壓比界面）進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“Z型變壓器”測試項按【?】鍵進入如圖十一所示的接線圖屏，按照圖示要求接線完成后按【?】鍵，儀器開始 “Z型變壓器”自動測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十二所示。圖十一、Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖十二所示屏幕左側包括：高壓側三相的電壓，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

---
