線路清障儀質量可靠

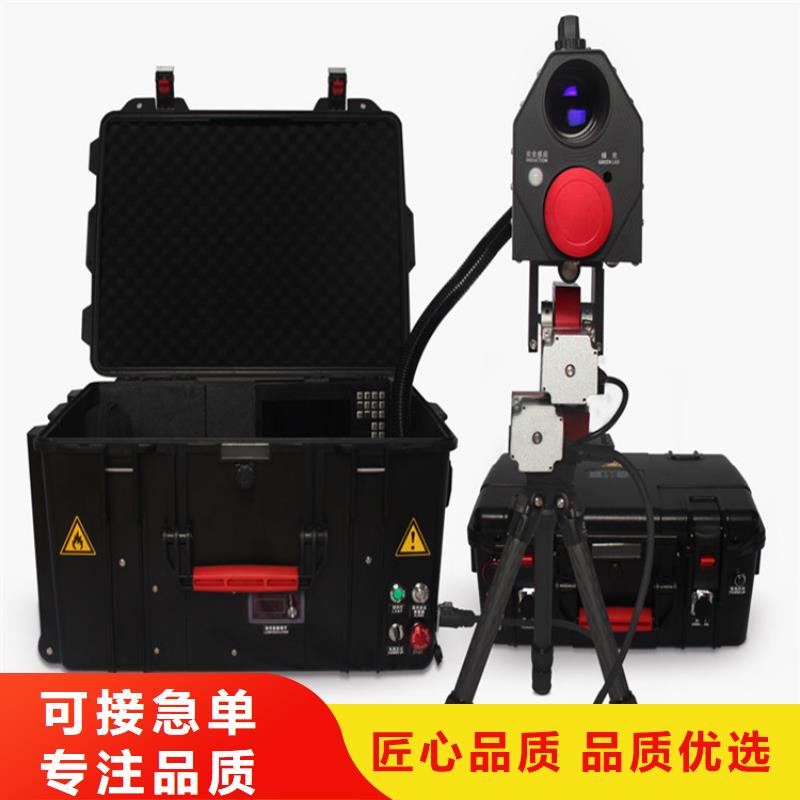

漯河清障儀 產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-200米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 0-200 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍，激光光斑十字絲校準瞄準方式 電動快速定位，微調瞄準，瞄準時間≤20s工作環境 0℃-40℃，濕度小于70%供電方式 配48V充電電池供電容量 1900W 外觀尺寸 650*490*310mm 重量 35Kg

<漯河>天正華意電氣設備有限公司

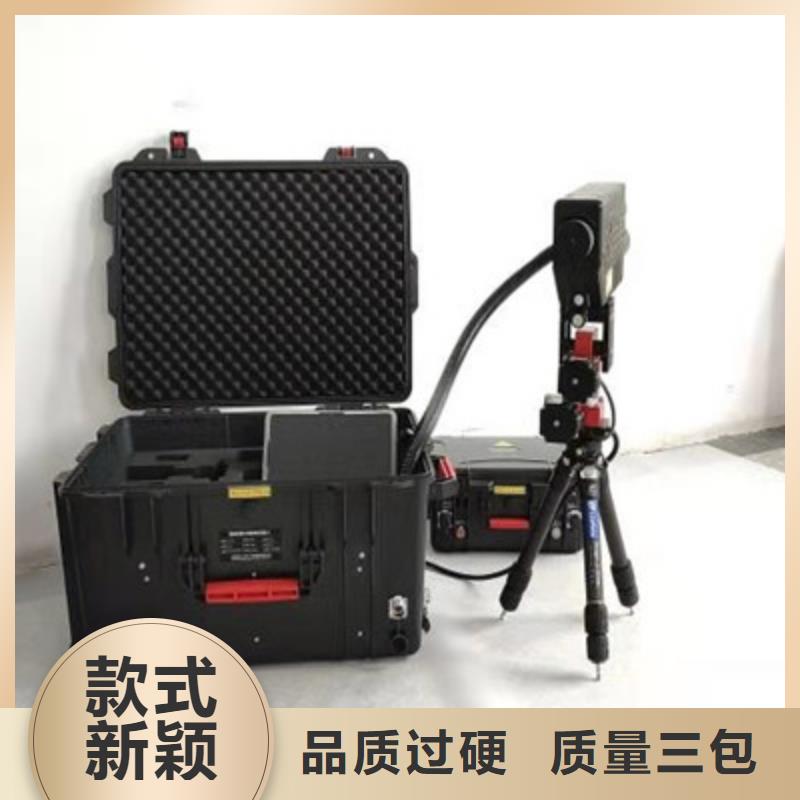

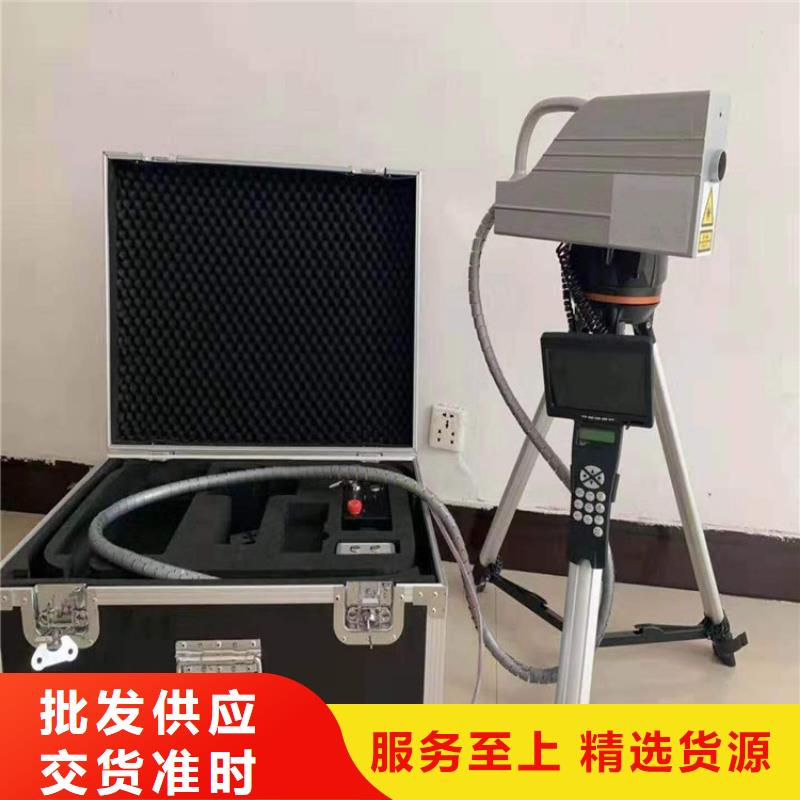

漯河清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接，注意有無螺絲松動，保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動，在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊，嚴禁拖拽，此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好，確認無誤后再通電。3.產品操作指南 步：連接電源線，并打開空氣開關；第二步：選擇激光器的控制方式，切換開關為OFF表示此時激光器進入內控模式，此時連接RS232端口與電腦，詳見《激光器使用手冊》；以下操作為切換開關為ON使用外控，來進行除異物操作。第三步：打開緊急停止開關，打開激光器電源，此時ALARM、POWER燈變綠為激光器正常狀態，ACTIVE燈為激光出射指示燈，紅色表示沒有出激光的狀態。第四步：根據不同距離與實際需求效果來調節“功率調節”按鈕，往右增大，往左變小，參考刻度盤9.9對應滿功率輸出。第五步：十字線中心對準目標物，按下出光按鈕，ACTIVE變綠則激光發射，再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈，如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕，箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速，開機默認9檔快轉速，調節時先按“2”再按“數字”（數字1-9對應慢-快），在“云臺控制顯示屏上”顯示“x5”表示第五檔速度，以此類推。

<漯河>天正華意電氣設備有限公司 線路清障儀質量可靠

漯河清障儀產品原理青島天正華意電氣設備有限公司是由激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的TH-W系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢，結合架空線路等高壓裝置懸掛物的特點，選擇了對電力系統運行主體設備沒有傷害的激光波段，成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用，工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點，適用于大部分架空線路以及高壓裝置非金屬異物，有效克服傳統方法的弊端及不足，顯著勞動效率，降低勞動成本，降低勞動強度和風險，提高經濟效益。產品功能特點1帶電、遠程、非接觸式作業，適用于架空線路非金屬物2遠距離帶電樹障，馬蜂窩、風箏線等異物 3通過平板電腦無線傳輸方式遠程監控，現場實時作業畫面、設備狀態信息4通過電子云臺控制激光出光方向，實現激光的控制 5夜視功能，滿足夜間作業要求TH-350W 6設備傾倒保護功能，設備傾倒時自動切斷激光，防止誤傷附近人員，前方人體感應模塊，可發現前方人員入侵并發出報警，自動切斷激光

<漯河>天正華意電氣設備有限公司 線路清障儀質量可靠

漯河清障儀產品原理青島天正華意電氣激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的 T H 系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢，結合架空線路等高壓裝置懸掛物的特點，選擇了對電力系統運行主體設備沒有傷害的激光波段，成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用，工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點，適用于大部分架空線路以及高壓裝置非金屬異物，有效克服傳統方法的弊端及不足，顯著勞動效率，降低勞動成本，降低勞動強度和風險，提高經濟效益。產品功能特點1 帶電、遠程、非接觸式作業，適用于架空線路非金屬物2 遠距離帶電樹障，馬蜂窩、風箏線等異物3 通過平板電腦無線傳輸方式遠程監控，現場實時作業畫面、設備狀態信息4 通過電子云臺控制激光出光方向，實現激光的控制5 夜視功能，滿足夜間作業要求6 設備傾倒保護功能，設備傾倒時自動切斷激光，防止誤傷附近人員，前方人體感應模塊，可發現前方人員入侵并發出報警，自動切斷激光便攜式激光清障儀

漯河清障儀規范與標準2.1通用部分（1）本采購項目應遵循本技術規范書、有關國際通用標準和規范、中國 標準和規范、行業標準和規范，以及在合同實施期間以上相應標準和規范的修改，以及新頒布的標準和規范。除合同另有規定外，如采用進口或引進技術或合資或合作產品，還應遵守產品原產地、采用的技術合作或支持方的 標準。當上述標準不一致時按本技術規范執行。（2）具體標準和規范見專用部分，如專用部分未單獨列出，則按國際通用、 及行業標準和規范中相應 要求實施。（3）本項目在執行規范、標準要求外，還須遵循采購人的相關管理文件要求。2.2專用部分除采購標準規范和圖紙中要求的技術條件外，賣方還將再次確認以下標準的 版本（以文字形式通知買方），并遵照 標準要求執行，并將 標準通知買方。GB/T 191-1990 包裝儲運圖示標準GB4208-2008 外殼防護等級GB10320-1995 激光設備和設施的電氣GB/T13740-1992 激光輻射發散角測試方法GB/T13741-1992 激光輻射光束直徑測試方法GB/T15313-2008 激光術語GB7247.1-2001 激光產品的第1部分：設備分類、要求和用戶指南GB/Z18461-2001 激光產品的生產者關于激光輻射的檢查清單YY/T0757-2009 人體使用激光束的指南T/CEC 403-2020 輸電線路漂浮異物激光帶電裝備使用導則2.2.1主要功能要求（1）能從地面發射可控激光對高空異物進行遠距離自動切割，實現帶電、遠程、非接觸式作業，具有、快速、可帶電作業的特點，適用于架空線路非金屬異物；設備要求具備智能自動跟蹤瞄準功能，對異物實現快速瞄準、自動切割，具有十字光標瞄準功能，十字光標和激光出光點重合；具有軟件快速校準十字光標的功能。

<漯河>天正華意電氣設備有限公司
線路清障儀質量可靠

漯河清障儀電網異物激光清障儀研發背景 高速公路 鐵路 輸電線路目前各地市電力系統架空線路35kV以上輸電線路均為裸導線，在數千公里長度內每年 異物掛線有千次之多，異物掛線及危害樹木是導致線路非計劃性停運的主要原因之一。傳統處理方法需線路停電或帶電作業，但線路停電降低了電網供電可靠性，增大了區域 停電風險，造成較大經濟損失和社會負面影響。以往曜異物掛線或危害樹木的主要方法是依靠人員靠近或進入高壓電場，直接或 間接接觸帶電體，除掉飄落物、危害樹木等。這樣做存在較高的作業風險，隱患大，且作業耗時長，勞動強度高，近年來各地均 呈現出帶電登高作業人員嚴重不足的態勢。為解決這一難題，我公司研發生產的激光導線清障儀釆用地面發射可控激光對掛線高空異物及危害樹木進行遠距離切割方式，具有、快速、可帶電作業的特點。降低停電風險，保障電網正常運行，該產品被 電網列入應急處置設備。【無人機操作存在火災隱患、飛行限制、天氣限制等，如禁飛區、森林覆蓋區. 化工油庫、操作失控、大風、雨無法作業】選型參考水電廠取水口雜物清理、鐵路 高速公路較大樹障清理建議使用TH- 1000W機型200千伏以上輸電線路，高速路因塔型較高建議使用TH-500W機型新能源發電、鐵路供電網、350千伏及以下輸電線路 建議使用TH- 350W機型激光清障儀工作原理通過光學光具組以及相應電能轉換電路，將激光聚焦于導線異物處，高溫燃燒切割而 達到目的。

線路清障儀質量可靠

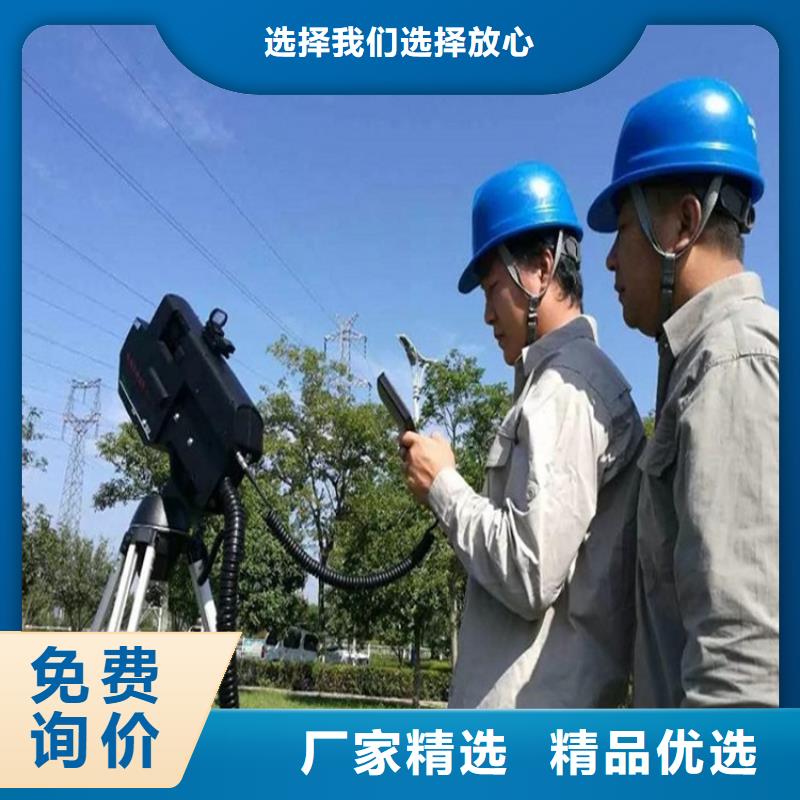

漯河清障儀隨著電網的快速發展，高壓輸電線路分布廣泛、有些輸電線路架設在環境復雜的地方，且絕大部分是由無絕緣層保護的裸金屬線，通過絕緣子固定在桿塔上，實現電能傳輸。但一些塑料布、廣告條幅、風箏、廣告布、樹障等異物很容易纏繞在裸露的金屬導線上，一旦此類漂浮性異物受雨、雪、霧、露浸濕，極易造成金屬導線相間短路或者單相接地等故障，從而導致跳閘造成供電中斷、輸電線路損壞。目前清理這些異物便捷的方式是利用噴火無人機對異物噴射火焰使其燃燒掉落，但隨著科技的不斷進步，更加便攜的新的清障裝置已脫引而出——激光遠程架空輸電線路異物。激光清障儀裝置通過發射特定波段和功率的紅外激光，在輸電線路不停電的情況下，通過光熱作用對輸電線路上的異物瞄準、掃描、熔斷使其掉落，準確無污染，對導線無損傷，是一種、方便、快捷的方式。

---
