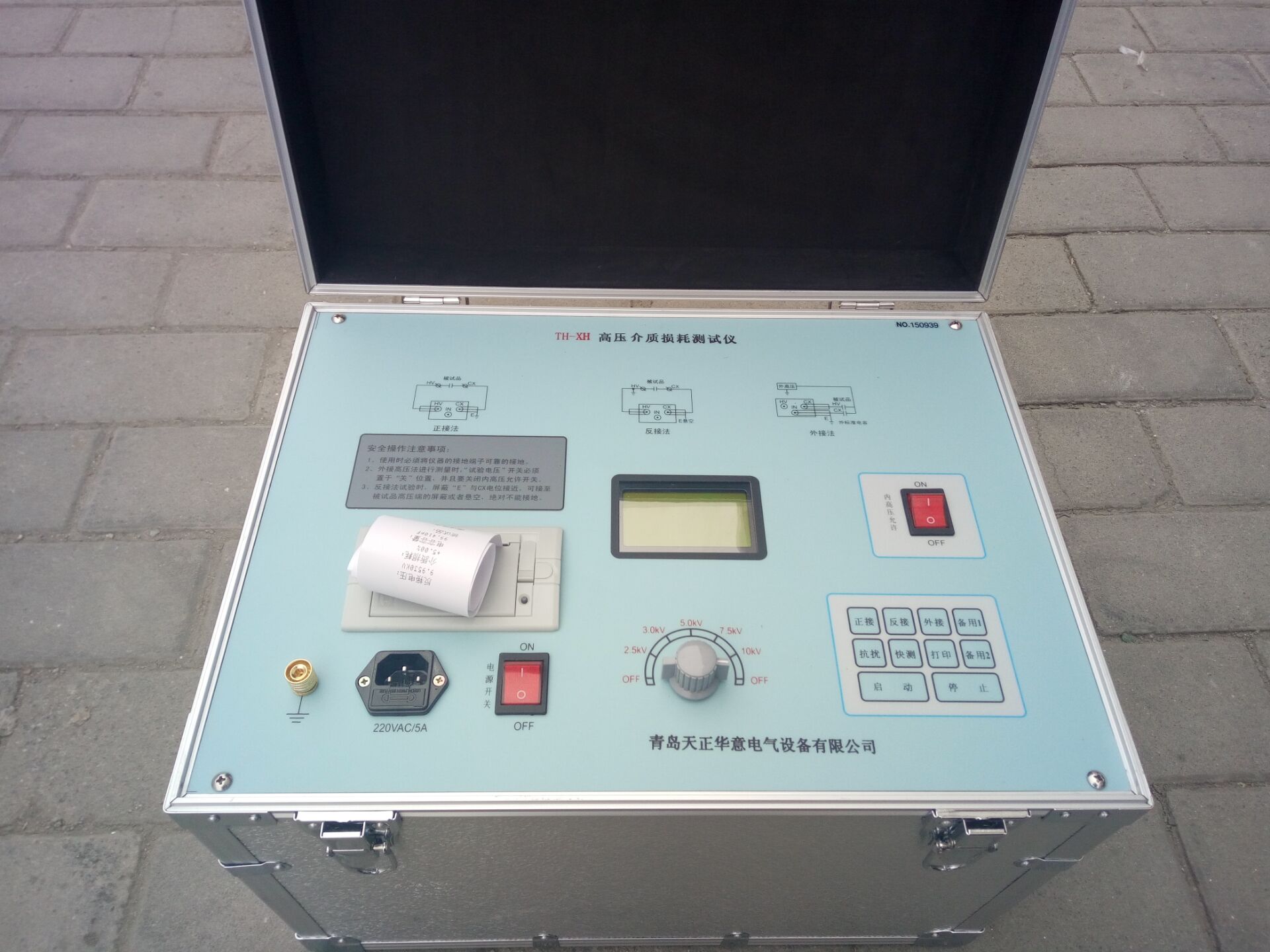

漯河介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點：?超大液晶中文顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

<漯河>天正華意電氣設備有限公司

漯河介質損耗測試儀然后可以點擊“參數設置”進去設置菜單選擇“CVT同時測試”（如圖5—10）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—11）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—12）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT同時測試注意: 外屏蔽應接地，可以不懸空，允許放置地上使用，儀器軟件對測試線分布參數進行了修正。注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.4、CVT變比測試首先根據相應的接線提示接好儀器外部的連線， 進入CVT測試菜單在參數設置中選擇“CVT變比測試”然后返回開始測試界面（如圖5—13），長按“啟動測試”開始測量（如圖5—14），測試完成后自動顯示測試結果（如圖5—15）。測試結果自動保存，可點擊 “打印”按鈕打印本次測試結果。 5—165.5、正反同測首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16），長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。

異頻介質損耗測儀誠信企業

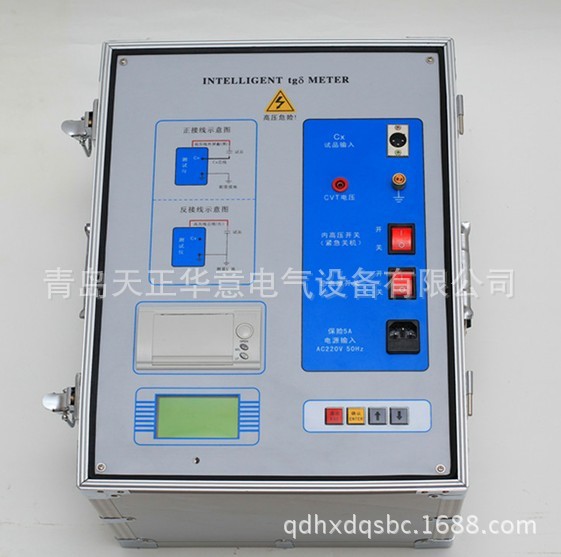

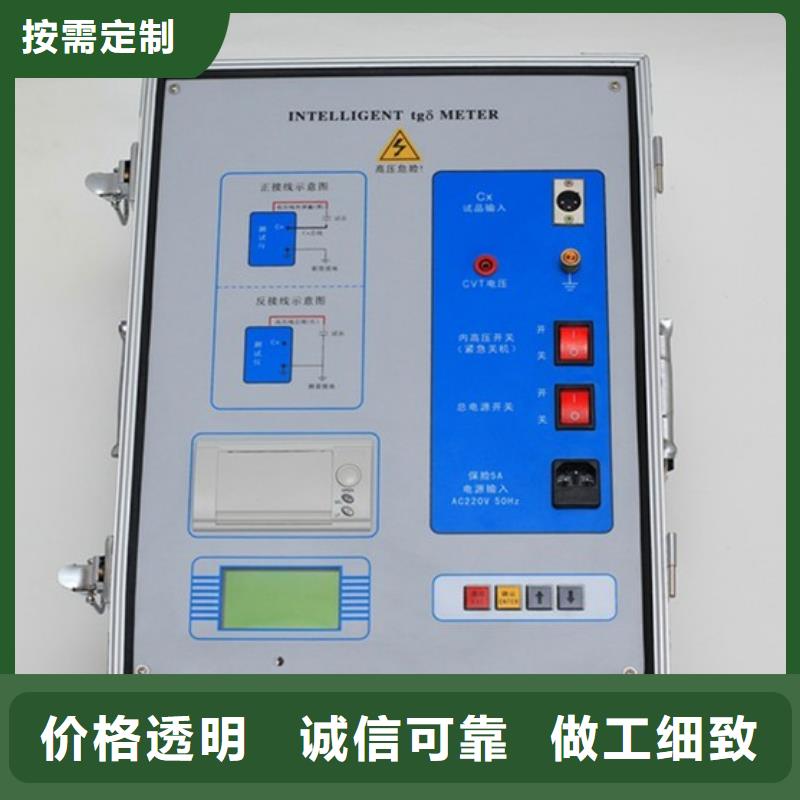

漯河介質損耗測試儀反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA2、準 確 度： tgδ: ±(讀數＊1％＋0.06％)Cx: ±(讀數＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、測量范圍： 0.001％ ＜ tgδ ＜ 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。CVT變比測量：變比測量精度：±讀數×1％ 變比測量范圍：10～99999相位測量精度：±0.1°??????? 相位測量范圍：0～359.9° 6、電 源： AC 220V士10％ 50士1Hz7、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hzb.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應： ≤3％9、使用條件： -15℃－50℃ 相對濕度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、儀器面板1、控制面板圖（圖 2）及高壓背板圖（圖3）圖(2)圖（3）CX試品輸入：正接線時輸入試品電流，正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極可接屏蔽線（黑夾子），無屏蔽時，可懸空。反接線時，CX試品輸入線不接或懸空。測量接地：它同外殼連在一起，在正、反兩種測量過程中，儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈，并保證零電阻接地。接地不良可能引起誤差或數據波動，嚴重時，呈帶高壓開路可能引起危險。內高壓允許：打開此開關，儀器有高壓輸出。

漯河介質損耗測試儀 面板說明圖4-1圖4-21、液晶觸控顯示屏2、開關機按鈕3、手持終端2.4G天線插座4、USB接口5、充電器接口6、保修防偽標志7、鋰電池倉8、高壓盒電源指示燈9、高壓測量接線柱10、高壓接線柱11、高壓盒電源開關和充電插座12、低壓盒電源開關13、低壓盒電源指示燈14、低壓盒充電插座15、測試主機2.4G天線16、低壓測量接線柱17、接地接線柱4.1、液晶觸控顯示屏安裝位置：如圖4—1—①。功 能：超大7寸800＊400彩色液晶顯示搭配高精度工業級電容式觸摸屏，中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程。注 意：觸控式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷。4.2、開關機按鈕安裝位置：如圖4—1—②。功 能：短按一下開機并亮紅燈，長按3秒關機，停留在主界面5分鐘不操作，儀器會自動關機。注 意：物理按鍵，請勿重力擠壓。4.3、手持終端2.4G天線插座安裝位置：如圖4—1—③。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.4、USB接口安裝位置：如圖4—1—④。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U(xiǎn)盤中并生成以時間為名稱的TXT文件，文件在電腦上直接打開即可閱讀。注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤。4.5、充電器接口安裝位置：如圖4—1—⑤。功 能：充電器充電電壓12.6V，充電電流3000mA，充電亮紅燈，充滿亮綠燈。注 意：必須使用原廠自帶的充電器，充電接口嚴禁短路。4.6、保修防偽標志安裝位置：如圖3—1—⑥。功 能：保修防偽標志能有效防止他人私自拆機，很有可能損壞此精密儀器。注 意：出廠前保修防偽標志完整無損，撕毀保修防偽標志，儀器不予保修。4.7、鋰電池倉安裝位置：如圖4—1—⑦。功 能：內置9節2600mAh優質鋰電池，充電時間約3小時。注 意：在首次使用或長時間存放之后或電池電量低時，請使用配套充電器對電池至少充電3小時。4.8、高壓盒電源指示燈安裝位置：如圖4—2—⑧。功 能：打開高壓盒電源開關則指示燈一直閃爍。

<漯河>天正華意電氣設備有限公司 異頻介質損耗測儀誠信企業

漯河介質損耗測試儀按“ESC”鍵，光標移至首位，再按”鍵，將光標移至下一排“□開始測量”前，見圖7所示。圖7 開始測量 圖8 正在測量中圖9 測量結果 打印結果⑤打開“內高壓允許”開關，按“ENT”鍵，儀器開始產生高壓輸出，同時伴有“嘟”的提示音，此時，屏幕顯示“ 正在測量中 請等待 ” ，如圖8所示。⑥在經過約40秒后，測量結束，高壓自動切斷，屏幕顯示測量結果，如圖9所示如需打印結果按“ENT”鍵即可打印。打印結果見圖10所示。六、試驗接線根據被試設備接地情況正確選擇正、反接法；1、正接法：當被試設備的低壓測量端或二次端對地絕緣時，采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出 ，高壓屏蔽線（黑夾子）接被試設備高壓端，高壓芯線（紅夾子）懸空；將黑色專用低壓電纜從儀器面板上的Cx端引出 ，低壓芯線（紅夾子）接被試設備低壓端L（見圖11）；低壓屏蔽線（黑夾子）接被試設備屏蔽端E。（試品無屏蔽端則懸空）HVx及Cx的芯線與屏蔽線之間嚴禁短接，否則無法取樣，無法測量；2、反接法：當被試設備的低壓測量端或二次端對地?zé)o法絕緣，直接接地時，采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出，高壓芯線（紅夾子）接被試設備高壓端，高壓屏蔽線（黑夾子）懸空；低壓端接地(見圖12)；此時的低壓CX輸入線不接；注意HVx的芯線與屏蔽線嚴禁短接，否則無取樣，無法測量；圖11 正接法 圖12 反接法3、外接高壓測試當使用正接法、外標準電容、外高壓時，采用該方法。

<漯河>天正華意電氣設備有限公司 異頻介質損耗測儀誠信企業

漯河介質損耗測試儀 面板說明圖4-1圖4-21、液晶觸控顯示屏2、開關機按鈕3、手持終端2.4G天線插座4、USB接口5、充電器接口6、保修防偽標志7、鋰電池倉8、高壓盒電源指示燈9、高壓測量接線柱10、高壓接線柱11、高壓盒電源開關和充電插座12、低壓盒電源開關13、低壓盒電源指示燈14、低壓盒充電插座15、測試主機2.4G天線16、低壓測量接線柱17、接地接線柱4.1、液晶觸控顯示屏安裝位置：如圖4—1—①。功 能：超大7寸800＊400彩色液晶顯示搭配高精度工業級電容式觸摸屏，中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程。注 意：觸控式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷。4.2、開關機按鈕安裝位置：如圖4—1—②。功 能：短按一下開機并亮紅燈，長按3秒關機，停留在主界面5分鐘不操作，儀器會自動關機。注 意：物理按鍵，請勿重力擠壓。4.3、手持終端2.4G天線插座安裝位置：如圖4—1—③。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.4、USB接口安裝位置：如圖4—1—④。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U(xiǎn)盤中并生成以時間為名稱的TXT文件，文件在電腦上直接打開即可閱讀。注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤。4.5、充電器接口安裝位置：如圖4—1—⑤。功 能：充電器充電電壓12.6V，充電電流3000mA，充電亮紅燈，充滿亮綠燈。注 意：必須使用原廠自帶的充電器，充電接口嚴禁短路。4.6、保修防偽標志安裝位置：如圖3—1—⑥。功 能：保修防偽標志能有效防止他人私自拆機，很有可能損壞此精密儀器。注 意：出廠前保修防偽標志完整無損，撕毀保修防偽標志，儀器不予保修。4.7、鋰電池倉安裝位置：如圖4—1—⑦。功 能：內置9節2600mAh優質鋰電池，充電時間約3小時。注 意：在首次使用或長時間存放之后或電池電量低時，請使用配套充電器對電池至少充電3小時。4.8、高壓盒電源指示燈安裝位置：如圖4—2—⑧。功 能：打開高壓盒電源開關則指示燈一直閃爍。

<漯河>天正華意電氣設備有限公司 異頻介質損耗測儀誠信企業

漯河介質損耗測試儀高電壓介損選“CN50/CN60”方式，需將外接電容參數置入儀器①打開總電源開關（注：內高壓開關不要打開，不要接高壓線）②按“ENT”鍵，光標進入“聯接方式 □ 正接”，按鍵，則可調整為“聯接方式 □ CN50聯接方式 □ CN60”，按“ESC”鍵退出，再按“ □開始測量 ”，出現如下界面：圖14Cn采用科學計數法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等范圍 0.000e0～9.999e5 (即 0～999900pF)。tgδ 設置范圍 0～9.999％。按鍵 可以修改數值。③設置完畢后按“ESC”鍵，然后再按“ESC”鍵，開始測量，顯示結果出來后，若需打印結果，按“ENT”鍵。 4、CVT 自激法測量CVT自激法可按下圖接線。如果C1是單節電容，母線不能接地；如果C1是多節電容，母線可接地，C11和C12可用常規正反接線測量，C13和C2用自激法測量。原理接線圖:CVT測量圖15實際接線圖：A：接線盒內末端對地打開，二次接線全部懸空，注意做好記錄，做完測試后還原。B：開介損儀總電源和內部高壓允許開關。C：將光標移至“聯接方式”按“ENT”鍵。按”或”鍵，選為“CVT”。按“ESC”鍵。D：將光標移至“測量電壓”選為1KV，按“ESC”鍵；將光標移至“開始測量”處，按“ENT”鍵，開始測量等待顯示結果。顯示結果出來后，若需打印結果，按“ENT”鍵。E: CVT自激法測量時，可一次接線同時測出C1/C2，無須換線和外接任何配件。CVT自激法可按下圖接線見圖16注意：只有在CVT測試模式下測C1、C2；在正接或反接法下會損壞CVT！！！CVT測量 圖16應注意，高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差，可用細電纜連接高壓插座與CVT試品并吊起。強烈建議使用高壓插座使用的高壓線用黑色Cx線。

<漯河>天正華意電氣設備有限公司

漯河介質損耗測試儀高速采樣信號儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。?多重保護可靠?jī)x器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。?CVT測試一步到位該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。?LCR全自動測量全自動電感、電容、電阻測量，角度顯示。二、工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。

異頻介質損耗測儀誠信企業

漯河介質損耗測試儀注 意：測試時請保持接地良好，注意。五 使用說明5.1、主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓?jiǎn)卧姵仉娏浚虎蹨y(cè)試主機低壓?jiǎn)卧姵仉娏浚虎苁殖纸K端電池電量。第二欄右側為日期時間顯示。中間區域?yàn)楣δ馨存I區，可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“正接法”或“反接法”選項，進入下一級測試菜單（如圖5—2）。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新，在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試，并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV：外部高壓電壓值，單位KV。Ix：測試電流值，單位mA、A。f ：外部高壓頻率，單位Hz。Cx：被試品電容量，單位pF、nF、uF。tgx：被試品在當前頻率下的介質損耗值，用％號表示。tg50：被試品頻率換算為50Hz的介質損耗值，用％號表示。PF：被試品在當前頻率下的功率因素。PF：被試品頻率換算為50Hz的功率因素。Pr：被試品功率，單位W、KW。5.3、數據查詢每次測量數據都會自動保存，超大容量?jī)?nèi)存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列，第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據，先在左側點擊選取，然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U(xiǎn)盤即可把所有數據文件自動保存到U盤中。

異頻介質損耗測儀誠信企業

漯河介質損耗測試儀方便PT，CT二次做交流耐壓，400V低壓系統做耐壓試驗。11、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。12、具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備。13、測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值14、具有CVT變比測量功能。可測量CVT變比、極性和相位誤差。15、具有四通道同時測量功能，方便測試變壓器三相和中性點套管。16、自帶熱敏打印機可打印輸出，帶日歷時鐘方便用戶出測試報告 帶有U盤輸出。17、帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上實現測量、數據處理和報表輸出。18、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。19、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的.四、技術指標準確度：Cx±（讀數×1％＋1pF）tgδ:±（讀數×1％＋0.00040）抗干擾指標： 變頻抗干擾，在200％干擾下仍能達到上述準確度電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：0.001pF，4位有效數字tgδ范圍：不限，分辨率0.001％，電容、電感、電阻三種試品自動識別。試驗電流范圍：10μA～5A內施高壓：設定電壓范圍：0.5～10kV(可定制12kV) 輸出電流：200mA升降壓方式：電壓隨意設置。比如5123V。試驗頻率： 40-70Hz單頻隨意設置。
