南平變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。

南平變壓器有載開關測試儀移 動 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為曲線的的移動，同時頂部顯示出波形的起始位置。? 返 回 ：在此按鈕上按確認鍵時返回到觸發完成界面。鍵盤上各個按鈕功能如下：? 放 大 ：在此按鈕上按確認鍵時對波形進行放大操作。? 縮 小 ：在此按鈕上按確認鍵時對波形進行縮小操作。? 打 印 ：在此按鈕上按確認鍵時打印當前屏幕上顯示的波形、測量參數和已分析的數據結果。如果波形已縮放或移動過當前顯示的不是完整的波形，那打印的也就不是完整的波形。6.6數據管理界面開機界面進入歷史記錄轉入數據管理界面，（如圖10）。在歷史記錄界面按“↑、↓”鍵來選擇記錄，當?shù)竭_(dá)頁首/頁尾時會自動翻到上一頁/下一頁，按“←、→”鍵直接翻頁。按取消鍵返回到開機界面。

<南平>天正華意電氣設備有限公司 變壓器直流電阻消磁測試儀品質放心 多重優惠 質量放心

南平變壓器有載開關測試儀變壓器短路阻抗、空載、負載、零序阻抗測試及菜單操作方法： (一)接好測試線，打開儀器電源后，顯示界面如圖二：圖二(二)等待3秒進入主菜單界面如圖三：圖三(三) 按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入所選菜單1、短路阻抗的測量在主菜單界面，選擇“短路阻抗”后按“確認”鍵進入短路阻抗菜單選擇界面，如圖四：圖四在此界面下按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入1)三相測試①三相測試是采用三相法直接測量變壓器三相短路阻抗參數，在短路阻抗測量界面下選擇“1、三相測試”，按“確認”鍵進入短路阻抗參數設置界面，如圖五圖五參數說明：額定容量： 是指被測變壓器的額定容量。分接電壓： 是指被測變壓器當前分接位置的額定電壓。 在參數設置界面輸入相關參數后按“確認”鍵，即可進入測量界面

<南平>天正華意電氣設備有限公司 變壓器直流電阻消磁測試儀品質放心 多重優惠 質量放心

南平變壓器有載開關測試儀自動測試操作流程：⑴ 選擇自動觸發方式觸發方式有兩種：“自動”或“人工”。選擇設定“自動”或“人工”觸發（選擇打√設定），儀器開機后默認為“自動”觸發方式。⑵ 選擇電流輸出量程按第四章的試驗接線方式接線，通常先將測試線鉗插入 “電流輸出1”端子上；當圖八界面提示“電流超量程，請選用輸出2測試”，時，再將測試線鉗插入 “電流輸出2”端子上。⑶ 啟動自動測試（操作步驟） 步：啟動測試：點擊〖測試〗鍵后，即可打測試界面，如圖八所示，軟件開始采集波形，并進入“電流量程自動調整”功能；圖八第二步：電源調節：按下儀器面板上的〖電源啟?！桨粹o，按鈕開關處于按下位置（指示燈亮），再順時鐘旋轉〖電源調節〗旋鈕（將旋鈕順時鐘旋轉到頭），在旋轉調節電流過程中注意觀察界面提示，若界面一直出現“待電流波形穩定后，點擊結束按鈕” ，證明測試電流已調整到 測量范圍。然后點擊“結束”鍵軟件會自動進入鎖存觸發功能。若提示“電流超量程，請選用輸出2測試”，這時按一下〖電源啟?！桨粹o，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出，再將測試線鉗插入“電流輸出2”端子上，重新按下〖電源啟?！桨粹o（指示燈亮），繼續測試。若提示“請緩慢調節電位器，降低電流”，這時可逆時鐘旋轉〖電源調節〗旋鈕，緩慢降低電流，待提示字符自動消失后可繼續測試。在調節電源過程中，若電流輸出超量限（或電源輸出有短路），電源會自動保護（電源停止輸出），蜂鳴器報警（長響），這時應按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），并將〖電源調節〗旋鈕逆時鐘旋轉調節到小位置。待檢查接線正常后可重新啟動電源測試。

<南平>天正華意電氣設備有限公司
變壓器直流電阻消磁測試儀品質放心 多重優惠 質量放心

南平變壓器有載開關測試儀移 動 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為曲線的的移動，同時頂部顯示出波形的起始位置。? 返 回 ：在此按鈕上按確認鍵時返回到觸發完成界面。鍵盤上各個按鈕功能如下：? 放 大 ：在此按鈕上按確認鍵時對波形進行放大操作。? 縮 小 ：在此按鈕上按確認鍵時對波形進行縮小操作。? 打 印 ：在此按鈕上按確認鍵時打印當前屏幕上顯示的波形、測量參數和已分析的數據結果。如果波形已縮放或移動過當前顯示的不是完整的波形，那打印的也就不是完整的波形。6.6數據管理界面開機界面進入歷史記錄轉入數據管理界面，（如圖10）。在歷史記錄界面按“↑、↓”鍵來選擇記錄，當?shù)竭_(dá)頁首/頁尾時會自動翻到上一頁/下一頁，按“←、→”鍵直接翻頁。按取消鍵返回到開機界面。

<南平>天正華意電氣設備有限公司

南平變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向?qū)Ρ?歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察ABC三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半?yún)^(qū)波形中的BC相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

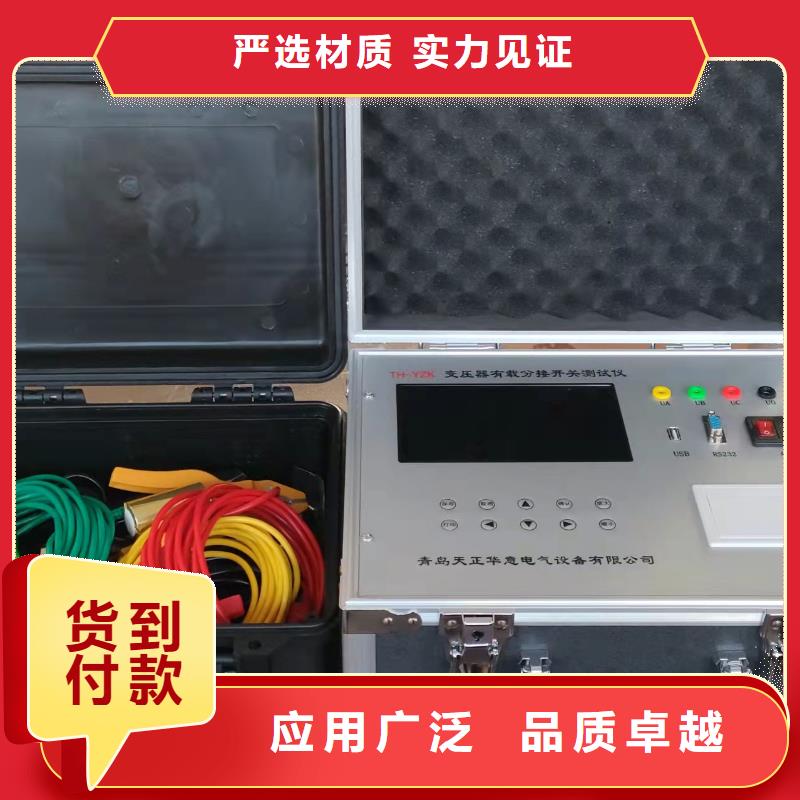

南平變壓器有載開關測試儀主要功能特點1.本測試裝置采用交直流法測試，目的是能測試出真實的過渡波形（不對波形進行濾波處理），適合于在變電站現場，在帶繞組狀態下對變壓器有載分接開關的過渡波形、過渡時間、三相同期性等參數進行測量。能判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。2.本測試裝置采用交直流法試驗判斷有載分接開關是否存在故障隱患的判據很明確，就是通過分析觀察有載分接開關切換全過程的過度波形是否連續，波形是連續的說明有載分接開關工作狀態是良好。3.采用本測試裝置測試時接線不受變壓器繞組結線方式的限制。能對10kV～500kV電壓等級的各種結線組別開關進行測試，如：結線為YN.d、YN.y0，或結線為Y.y0、D.y0（變壓器調壓繞組在一次側，沒有中性點引出）三相、單相變壓器有載分接開關動作特性進行交流測試。4.本測試裝置具有內置電源和外接電源兩種接線方法，設備內能輸出三相電源，現場測試接線十分方便。外接電源能進行高電壓試驗、零序試驗。5.本測試裝置測試采樣速度高，采集速度達200 k/s/通道以上（一般直流法測試儀采集速度為10 k/s）。存儲數據量大，高速緩存深度達8 M byte FIFO。若開關動作過程中存在微弱接觸不良缺陷。交流法從波形上能明顯反應出。6. 本測試裝置系統配置，數據處理系統由嵌入式電腦和測試軟件組成，顯示屏采用10.4寸大屏幕彩色屏，中文測試界面，觸摸屏?xí)鴮懛绞剑到y(tǒng)支持U盤存儲數據，支持USB鍵盤和鼠標，本裝置配置微型打印機，可現場直接打印輸出測試結果。

變壓器直流電阻消磁測試儀品質放心 多重優惠 質量放心

南平變壓器有載開關測試儀查找、編輯過度波形待【自動回放】結束后(或在【人工回放】狀態下)，點擊〖定位〗鍵，程序自動初步定位到開關的過渡波形附近，并顯現在當前界面中。然后在【人工回放】狀態下，左移或右移動游標，可查找到開關過渡波形（一般為1─3個周波）并將波形移到屏幕中間位置，見圖十所示。為方便觀察分析波形，在【人工回放】模式下，使用系統主界面下方的【壓縮】或【伸展】鍵功能對波形寬度（XXmS/每格）進行壓縮或伸展；使用【展幅】或【縮幅】鍵功能對波形的幅度進行放大或縮??；使用【微調】鍵功能對波形進行左右移動；使用【剪裁】鍵功能對有用的波形進行剪裁處理。方法是將游標尺1平移到波形的左邊，移動游標尺2平移到波形的右邊，點擊【剪裁】鍵，便可得到所需要的那段開關過度波形見圖十所示。點擊【A-相】、【B-相】、【C-相】前的復選框，可在軟件屏幕上選擇顯示A相、B相、C相過渡波形。圖十⑹ 保存、打印過度波形點擊【保存】鍵后，即可打信息設置界面，如圖十一所示，可以對信息設置界面中的項目再次進行修改；點擊【應用】－＞【確認】鍵后，界面彈出提示條“保存成功”。如圖十二所示，點擊【OK】鍵保存到數據庫中。

---
