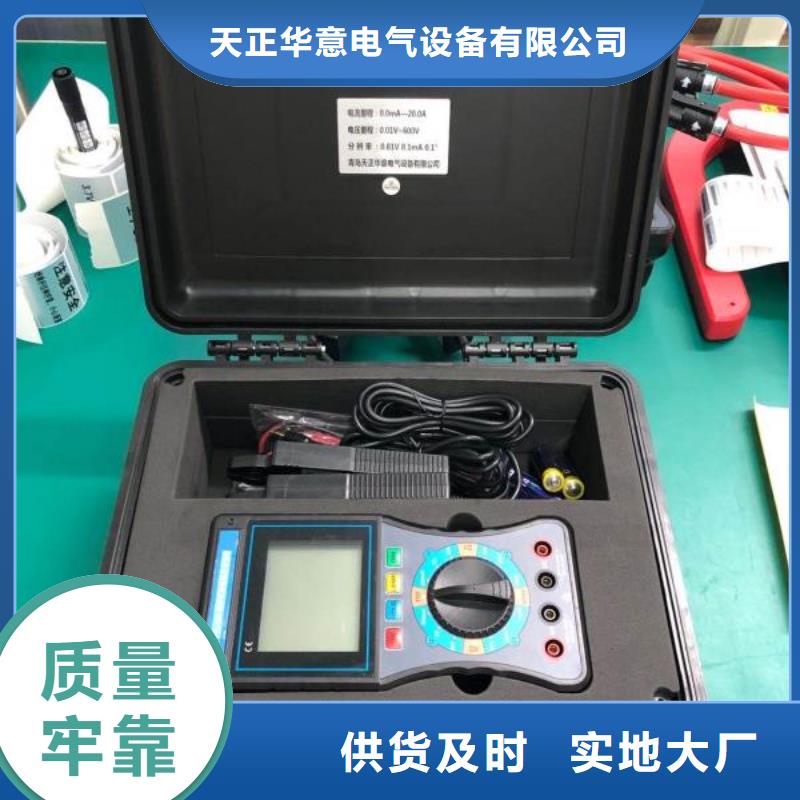

安徽蕪湖相位伏安表必須嚴格按照手冊說明進行連線，I1、I2、I3不能插反。測試完畢后必須先將測試線撤離被測線路，才能從儀表上拔出。本儀表的相位測試關系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信號超前后一路信號的相位。U1、U2、U3電壓插孔和對應電流鉗上向右方向箭頭為同名端。相位測試時電流輸入鉗夾的方向與鉗夾上箭頭方向一致。本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。測試接線如下：單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000,正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。

安徽蕪湖相位伏安表測量電網頻率和相序。4.小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接線狀況，儀器測量精度高，測量范圍寬。5.自動判別變壓器繞組、容性和感性負載，并判別三相三線及三相四線錯誤接線。6.數據靜態保存功能，多可保存500組數據。四、電氣符號極其危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。警告！必須嚴格遵守規則，否則造成人身傷害或設備損壞。交流(AC)直流(DC)雙重絕緣五、技術指標1.基本工作條件（1）環境溫度：（23±5）℃（2）環境濕度：（45～75）％ RH（3）被測信號波形：正弦波、β＝0.02（4）被測信號頻率：（50±0.2）Hz（5）被測載流導線在鉗口中的位置：居中（6）測相位頻率相序時和測功率功率因數時電流幅值：1A±0.2A（7）測相位頻率相序時和測功率功率因數時電壓幅值：100V±20V（8）外參比頻率電磁場干擾：應避免2.額定工作條件（1）環境溫度：（-15～＋45）℃（2）環境濕度：（0～90）％ RH（3）海拔高度：小于1500米（4）被測信號波形：正弦波、β＝0.05（5）被測信號頻率：45-65Hz（6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A（7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V（8）被測載流導線在鉗口中的位置：

安徽蕪湖相位伏安表雙鉗差動界面如圖八所示。本界面是利用雙鉗法進行差動保護裝置接線的分析，用2只鉗形電流表對被測保護裝置的各相電流依次進行測量（其中A相鉗固定測量電流Iah，B相鉗為活動鉗，依次測量其他5個相別的電流），并依次繪制單個參數的向量圖，當全部測試完畢后，測試結束。在測試過程中一定要注意，改變活動鉗表后一定要按下相應的輔助鍵。圖中左側為測試提示：用輔助功能鍵F1－F5分別鎖定Ibh、Ich、IaL、IbL、IcL幾種參量，繪制出相應的矢量，右側為實際繪制的矢量圖。矢量圖下側為各參量相對應的數據。測試結束后可按鍵將結果保存。6．三線計量界面圖九、三線計量如圖九所示：在屏幕的左上部分顯示出三相三線制計量裝置的實測矢量六角圖，同一個坐標系中兩個電壓參量（Uab、Ucb）、兩個電流參量（Ia、Ic）四個量的矢量關系；在屏幕的右上部分顯示出電壓Uab和Ucb、電流Ia和Ic的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定。上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。
