安徽蕪湖工頻高壓局放試驗裝置 功能及特點1、功能（1）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（2）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（3）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（4）發現并定位鐵塔上的架空線路，絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（5）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（6）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡檢定位儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（7）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（8）高壓密封氣體液體的泄漏檢測；2、特點（1）手持式、非接觸、可視化、可聽并存儲顯示波形、帶電不接觸檢測。（2）信號接收范圍：遠可達50m。（3）信號放大倍數大、靈敏度高。（4）強度適中的綠色激光描準，陽光下人眼易跟蹤。（5）天線為雷達式軍用環焦天線，聚焦能力強。（6）顯示器可時時顯示波形，并可存儲有價值的波形。（7）定位準確，可靠，簡單實用。（8）功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業的電力監測、機械故障監測、高壓密封氣體液體等泄露監測。（9）除對鐵路系統的變電站的放電進行巡檢定位外，特別適合鐵路電力系統的接觸網的各種絕緣及連接故障，查找及定位。詳見后面說明。（10）先進，狀態檢修的好幫手。

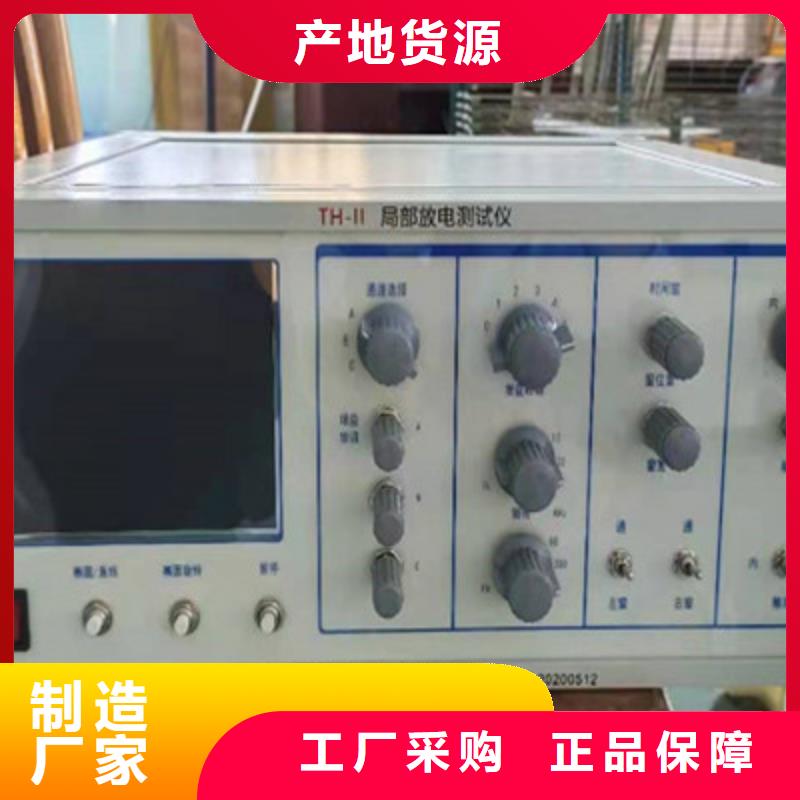

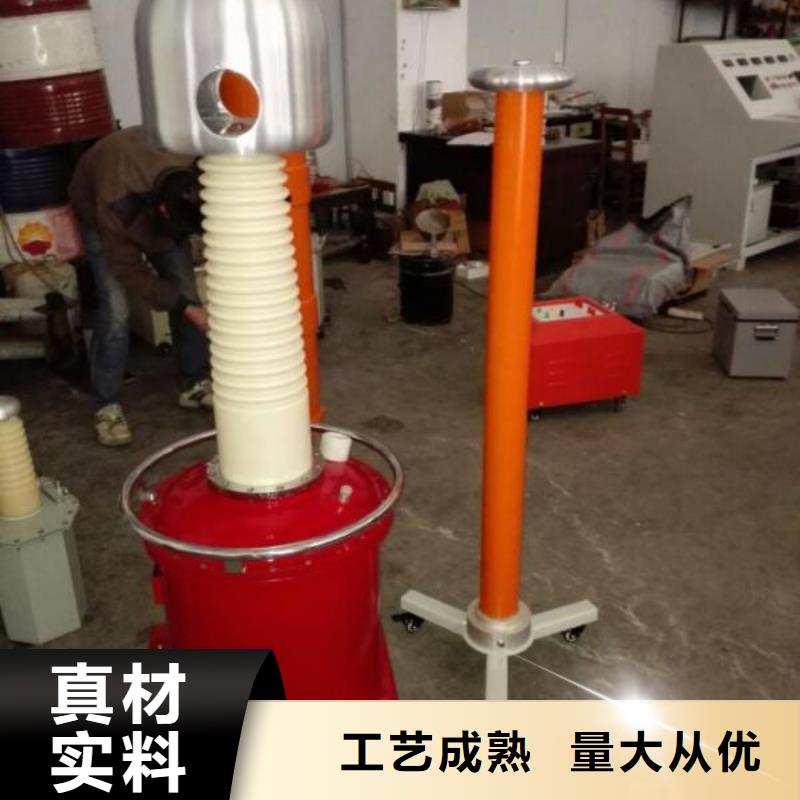

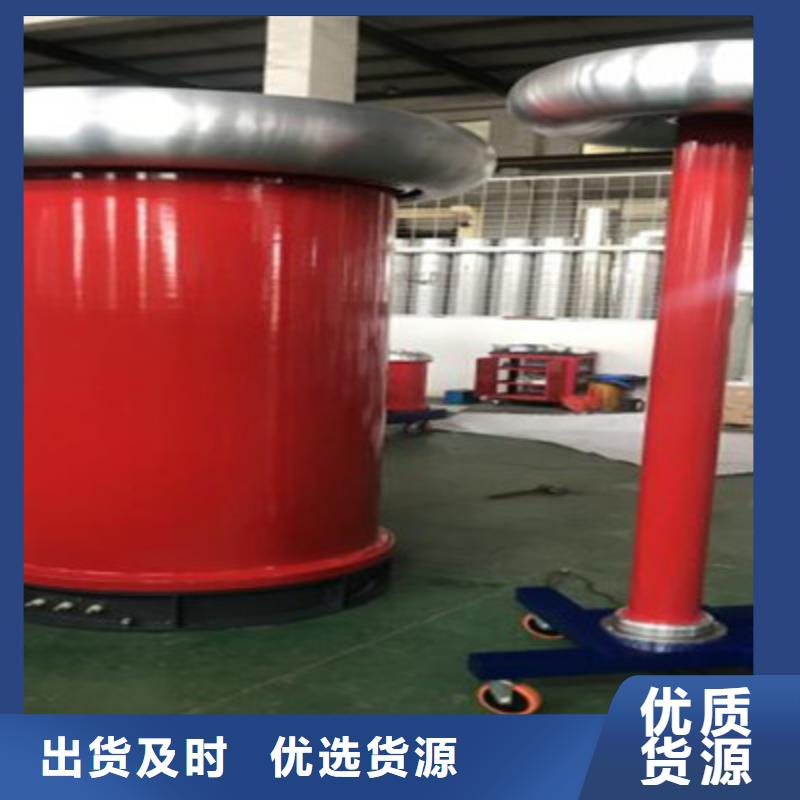

安徽蕪湖工頻高壓局放試驗裝置 采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。根據上述原理圖可以看出，局部放電測試的靈敏度和準確度和整個系統密切相關，要想順利和準確的進行局部放電測試，就必須將整個系統考濾周到，包括系統的參數選取和連接方式。另外，在現場試驗時，由于是驗證性試驗，高壓限流電阻可以省掉。三、幾種典型試品的接線原理圖。（1）電流互感器的局放測試接線原理圖a電流互感器接線（2）電壓互感器的局放測試接線原理圖A．工頻加壓方式接線原理圖B．高頻加壓方式接線原理圖為了防止電壓互感器在工頻電壓下產生大的勵磁電流而損壞，高壓電壓互感器一般采取自激勵的加壓方式。在電壓互感器的低壓側加一倍頻電源，在電壓互感器的高壓端感應出高壓來進行局部放電實驗。這就是通常所說的三倍頻實驗。其接線原理圖
