秦皇島二次壓降負載測試儀波形顯示界面如圖十五所示：在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的反映出被測信號的失真情況（是否畸變、是否截頂），本屏中顯示當前顯示為Ua、Ia的波形 用【↑↓】鍵來切換不同的顯示通道；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓的波形，A、B、C三相所有的電流的波形，A、B、C三相所有的電壓和電流的波形；可以做為簡單的示波器使用。屏幕下方顯示出各相電壓的有效值、峰值、小峰值、各相電流的有效值、峰值、小峰值。所示：此屏以柱狀圖的形式顯示出各相電壓、各相電流的諧波含量分布情況，還能顯示出諧波失真度和各次諧波含量數值。通道UA-UB-UC-IA-IB-IC提示當前通道（可通過←、→鍵來改變所選通道），1％-10％為各諧波分量百分比（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，正常顯示，即以做為滿刻度），05-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和32 次諧波。無失真的信號應顯示次諧波（基波）。

<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道

秦皇島二次壓降負載測試儀此屏顯示出當前測量的三相電壓幅值（Ua、Ub、Uc）、三相電流幅值（Ia、Ib、Ic）、三相電壓電流之間的夾角（Φa、Φb、Φc）、三相有功功率數值（Pa、Pb、Pc）、三相無功功率數值（Qa、Qb、Qc）、三相視在功率數值（Sa、Sb、Sc），以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變?yōu)樗⑿聽顟B(tài)。（4） 電表校驗界面圖六、電表校驗屏電表校驗屏如圖六所示，此屏分為四部分?jǐn)?shù)據：誤差統計部分、當前誤差部分、輸入?yún)?shù)部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入?yún)?shù)部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入?yún)?shù)部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。

<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道

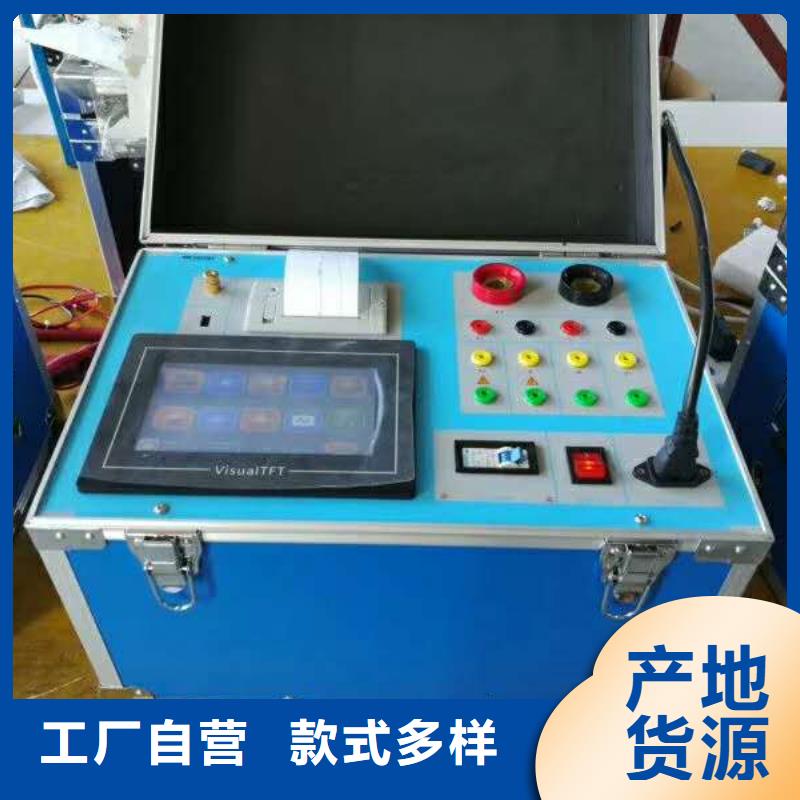

秦皇島二次壓降負載測試儀多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。在電力系統中，公共回路對保障系統運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的，《電力作業現場規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。N600 配備高精度電流互感器，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、產品特點1、在線分析N600接地回路電流狀態信息，不需停電，使用時確保系統。2、多點接地故障分析功能，分析儀通過對定位儀及其它接地回路的電流分析，判斷二次回路接地系統是否存在多地接地故障。3、電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其他接地回路的分流電流大小。4、一次性準確判定N600回路多點接地、單點接地、無接地等多點狀態。5、根據實際需要的功率，可以放大、縮小，輸出電流值。6、分析儀根據現場的實際情況智能產生信號電流，保障被測系統的、可靠運行。7、接地電流超過設定值時視為接地故障發生。8、接地電流發生突變，且變化量超過設定值時視為接地故障發生。9、多點接地故障自動判斷并報警。10、同步跟蹤技術，鎖定故障方向與故障支路。11、全觸屏結構設計，不需要任何安鍵，便于工程應用的實用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的電鉗，便于各種類型接線的粗細，多點接地制定選用。

<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道
<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道

秦皇島二次壓降負載測試儀主要由廠家設置一些初試出廠數據。第五章CT負荷測試說明5. 1接線圖單相CT負荷測試接線圖5. 2具體操作說明按接線圖接線后，打開儀器儀器，顯示主菜單按“確定”鍵進入主界面如圖，按“上下”“確定”鍵選擇到“CT負荷”如圖輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖如果需要存儲，長按數字鍵“2”后，按“確定”鍵即可。—I：CT二次電流—R：CT二次負荷中的電阻分量—X：CT二次負荷中的電抗分量—COSφ：根據RX算出的功率因數—U：—Z：U/I —Sn：U＊I—φ：根據R X算出二次負荷電流電壓之間的角度第六章 PT負荷測試說明6. 1接線圖單相PT負荷測試接線圖6. 2具體操作說明按接線圖接線后，打開儀器，儀器顯示主菜單圖按“確定”鍵進入主界面如圖按“上下”“確定”鍵選擇到“PT負荷”如圖，輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖如需要存儲，長按數字鍵“2”后，按“確定”鍵即可。—U：PT二次電壓；—G：PT二次負荷中的電導分量；—B：PT二次負荷中的電納分量；—φ：根據GB算出的角度；—I：－Y:I/U—Sn：U＊I第七章 檢定方法7. 1CT負荷檢定接線圖檢定時可以使用互感器整檢臺，選擇阻抗測量回路即可，只需要TO TX短接后穿過鉗表。KD接電壓輸入（使用PT側黃色和黑色兩根7. 2PT負荷檢定接線圖檢定時可以使用互感器整檢臺，選擇導納測量回路即可。只需要KD短接后穿過鉗表。AX接電壓輸入（使用PT側黃色和黑色兩根線）。

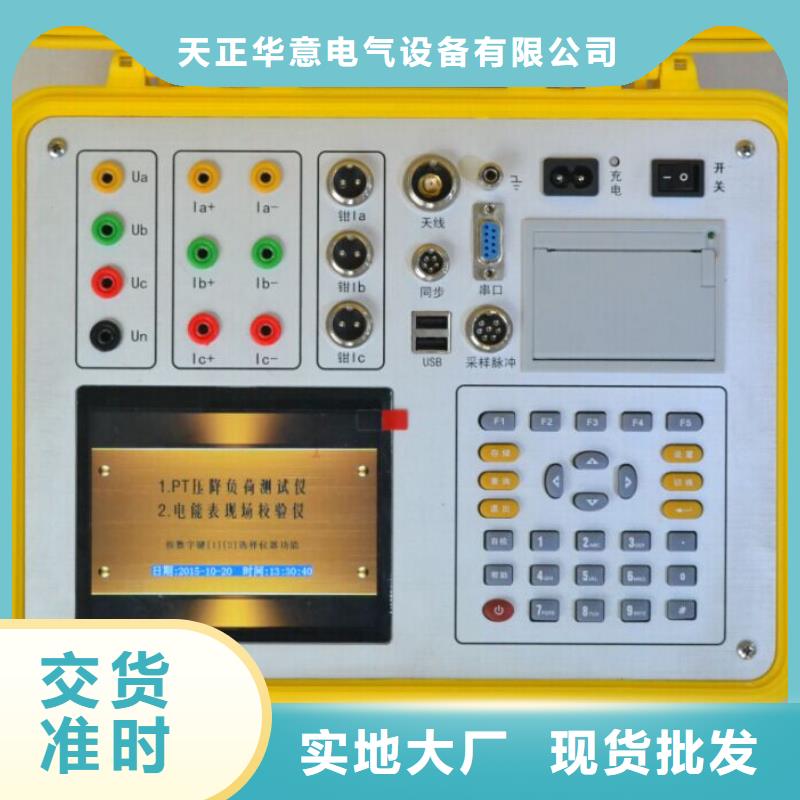

秦皇島二次壓降負載測試儀電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這時很危險的故障。無線二次壓降/負荷測試儀是我公司精心設計研制而成的一種全新的自動測試電壓互感器二次壓降/負荷的智能化無線測試儀器。它完全取代了以往常規方式的二次壓降/負荷測試儀，不用再鋪設很長的電壓測試電纜，在很大程度上避免了PT二次短路事故的發生。為變電站的運行創造了良好的條件。儀器采用非GPS的無線同步方式，無需尋星，測試速度快，不受地形影響。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的產品。

<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道

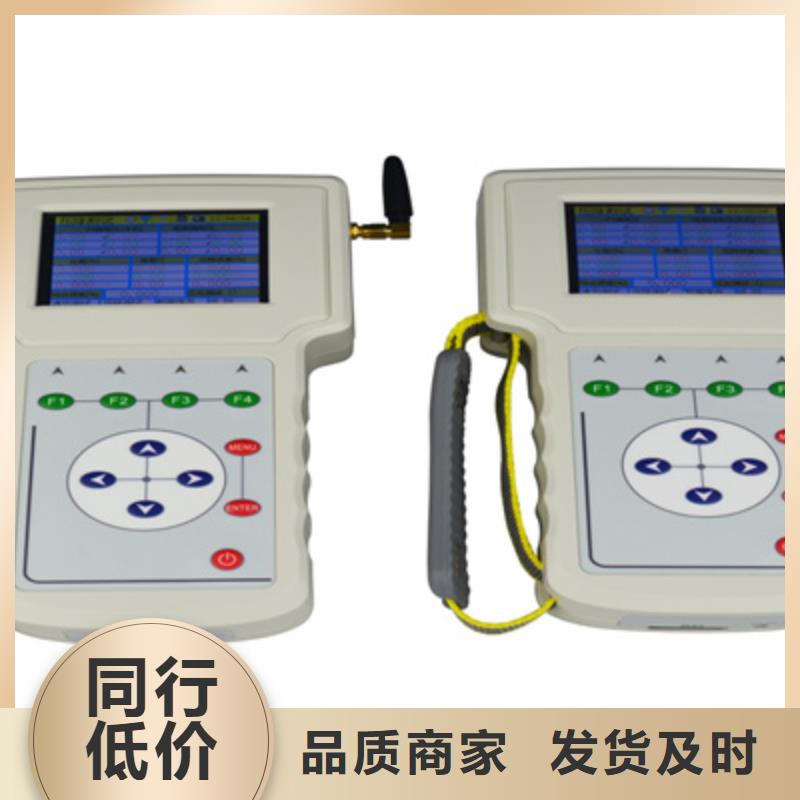

秦皇島二次壓降負載測試儀狀態圖標指示下圖界面中上部共有兩種狀態圖標，分別表示SD卡狀態，以及電池電量狀態。時間指示：圖2中界面右上部為時間顯示區域，表示當前的時間。功能鍵提示圖2界面的底部是功能鍵提示區域，指示代表F1，F(xiàn)2，F(xiàn)3，F(xiàn)4這四個按鍵的功能，如果某個按鍵對應的區域為空，則表示，該按鍵在本界面不起作用。如本界面下，F(xiàn)1鍵表示返回主界面，F(xiàn)2鍵表示頁面停止刷新，F(xiàn)3鍵表示當前處在基波幅值測量狀態，F(xiàn)4鍵表示進入矢量圖界面。顯示操作區域上圖界面的中部為顯示操作區域，在該區域顯示測量結果，更改參數設置等操作。狀態圖標說明SD卡狀態說明：表示未檢測到SD卡，表示檢測到SD卡。 電池電量狀態說明：，，，，分別表示電池電量由低到高。如果當前處在充電狀態，則快速依次顯示，，，。7、按鍵使用說明儀表共有11個按鍵，分別為F1，F(xiàn)2，F(xiàn)3，F(xiàn)4四個功能鍵， MENU鍵，ENTER鍵和↑，↓，←，→四個方向鍵，鍵電源開關鍵。下面分別說明：F1，F(xiàn)2，F(xiàn)3，F(xiàn)4功能鍵：四個功能鍵的定義在每個界面下可能不一樣，具體的定義在液晶屏對應的區域有文字提示。MENU鍵：該鍵的功能是儀表返回“主菜單”界面。不論當前儀表處于何種狀態，觸發該鍵后儀表均會進入“主菜單”界面。用戶可在該界面下重新選擇需要的功能進行操作。ENTER鍵：該鍵的功能為確認輸入或確認選項。該鍵的使用會在各功能使用說明中具體說明。↑，↓，←，→方向鍵：分別為上/下/左/右四個方向鍵，這些鍵用來改變選項，參數設置值和翻頁等，這些鍵的使用請參考各功能使用說明中具體說明。鍵電源開關鍵：該鍵為儀表電源控制鍵。在關機狀態下，用戶長按大約3秒鐘，儀表會上電開機。在開機狀態下，用戶長按該鍵大約3秒鐘，儀表會斷電關機。

<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道

秦皇島二次壓降負載測試儀多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。在電力系統中，公共回路對保障系統運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的，《電力作業現場規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。N600 配備高精度電流互感器，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、產品特點1、在線分析N600接地回路電流狀態信息，不需停電，使用時確保系統。2、多點接地故障分析功能，分析儀通過對定位儀及其它接地回路的電流分析，判斷二次回路接地系統是否存在多地接地故障。3、電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其他接地回路的分流電流大小。4、一次性準確判定N600回路多點接地、單點接地、無接地等多點狀態。5、根據實際需要的功率，可以放大、縮小，輸出電流值。6、分析儀根據現場的實際情況智能產生信號電流，保障被測系統的、可靠運行。7、接地電流超過設定值時視為接地故障發生。8、接地電流發生突變，且變化量超過設定值時視為接地故障發生。9、多點接地故障自動判斷并報警。10、同步跟蹤技術，鎖定故障方向與故障支路。11、全觸屏結構設計，不需要任何安鍵，便于工程應用的實用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的電鉗，便于各種類型接線的粗細，多點接地制定選用。

<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道
<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道

秦皇島二次壓降負載測試儀電壓互感器電壓與負荷特性目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不。我公司產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電。我公司儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。

<秦皇島>天正華意電氣設備有限公司 秦皇島變頻互感器CTPT綜合測試儀廠家價格公道 <秦皇島>天正華意電氣設備有限公司

秦皇島二次壓降負載測試儀電壓互感器電壓與負荷特性目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不。我公司產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電。我公司儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。

秦皇島二次壓降負載測試儀無線二次壓降及負荷測試儀具有如下功能及特點：分布式無線同步測量伏安相位等電參數，無線同步測量六路電壓幅值相位，可單相或者三相測量二次壓降 自動計算比差，角差值。單獨使用可當作二次負荷在線測試儀和三相伏安相位表無需GPS，避免因天氣和高樓等原因，而長時間尋星不需要在電能表側和PT端側之間拉設臨時電纜，避免由于電纜絕緣或者操作問題造成的PT二次短路采用無線作為通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性單機同時測量1至3路交流電壓；單機同時測量1至3路交流電流；單機測量電壓間、電流間、電壓與電流間的相位；單機測量頻率；單機測量功率；單機顯示六角圖向量；單機三相不平衡度測量具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量精度電流幅值相位測量小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量。可選用無線中繼器，解決地下室及屏蔽很好的室內無線通訊問題自動切換量程電壓，電流采樣全隔離可通過SD卡升級應用程序，測量數據可導出到SD卡。采用3.5寸彩色液晶顯示屏內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作6小時（開啟背光關閉功能，待機時間更長）。工業級工作溫度范圍: -20 ~ 50℃二、技術指標1、測量范圍及誤差類型測量范圍單位誤差分辨率比差0.001~99.9％X＝（X×1％ ＋Y×1 ％0.02％）0.001角差0.01~999.9‘Y＝（X×1％ ＋Y×1％0.5分）0.01PT二次導納1.00 ~ 99.9mS±1％±0.02mS0.01CT二次阻抗0.1 ~ 50Ω1％＋ 2個字0.01電壓5 ~ 600VV0.5％ x 讀數 ＋5個字0.1V電流0.001 ~ 6A(可擴展)A0.5％ x 讀數 ＋5個字0.0001A有功功率0.005 ~ 3600W0.5％ x 讀數(PF＝1)0.1W無功功率0.005 ~ 3600VAR0.5％ x 讀數(PF＝0)0.1Var頻率45 ~ 65Hz0.02Hz0.01Hz相位0 ~ 360°＋ 0.1°0.1°無線通訊距離： 1000米（開闊地）選用無線中繼器通訊距離：2000米（開闊地）2、工作條件工作溫度：-20 ~ 50℃，相對濕度：0 ~ 95％無冷凝3、電源內置3.7V/6000mAH鋰電池，開背光的情況下，長連續工作10小時（開啟背光關閉功能，待機時間更長）。
