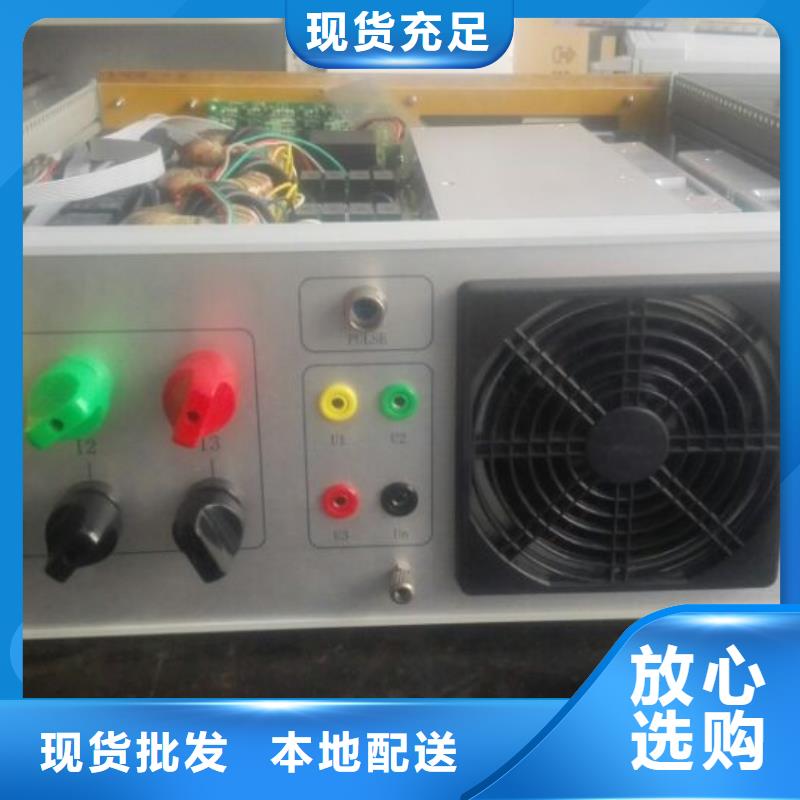

安徽淮北三相電能表校驗裝置 主要特點1、采用數字真無功測量技術，測量不受電壓電流不平衡、相角不對稱、頻率變化等影響，準確度達千分之一；2、采用高速高精度數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶顯示，T9漢字輸入法；4、寬工作電源AC 57.7～480V，在 -20℃～＋40℃ 的溫度范圍內保證電能的準確性；5、無電位器，提高了系統的穩定性和可靠性，徹底防止儀器因運輸?shù)韧饨缭蛟斐烧`差改變；6、電壓自動換檔 30～480V、電流直接輸入 5A；7、帶 0.2 級 5A 鉗表，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；8、高精度塑膠模具機箱設計，輕巧美觀，方便各類現場校驗。2.3 操作使用注意事項警告：本儀器屬于帶電工作設備，為了您的，請遵守生產的相關規定，嚴格按電力計量裝置現場校驗操作規程操作。?不能將脈沖線的夾子夾到電能表的電壓端子，否則會損壞儀器；?不能將電壓端子線插到電流端子口上，否則會損壞儀器；?不能將電流端子線插到電壓端子口上，否則會損壞儀器；?正確選擇工作電源（注意：電源范圍為 AC57.7V～480V）；?正確選擇電流量程，電流量程一般不要超過額定值的 220％；?三相三線測量時 B 相電壓必須接到電壓端子的公共端COM；?每只鉗表分正負端：“＋”端表示電流進、“-”端表示電流出，不得接錯；?鉗表顏色代表相別：黃-A 相、綠-B 相、紅-C 相；?不同相的鉗表不要互換使用，否則會影響測量精度；?三相三線測量時，B相電壓線、電流不要接到儀器上，以免影響測量準確性；?由于內置儀器電源，能從電壓端子上供電，校驗臺上使用儀器，請選擇儀器的電池或外接電源供電，以免影響校驗臺電壓輸出。

安徽淮北三相電能表校驗裝置 使用注意事項1、報警復位輸出電壓短路或開路時，裝置會停止輸出報警，報警時，P顯示E，相對應U與I窗口，顯示出故障報警可通過按一次“復位”鍵復位，偶然干擾起報警，復位后可以重新啟動輸出。在故障未排除之前啟動輸出，會重新報警，裝置電源中主放大器的某些故障可能按“復位”鍵也無法恢復，這時應當停機，與廠方聯系。當發生可復位故障報警時，檢查故障的順序一般是（1）是否被樣表電流開路或電壓短路；（2）電流輸出負載開關是否應置“重載”；（3）標準表電流回路是否開路；（4）供電電源是否異常；（5）其它原因。2、程序干擾復位供電源中突發性過強干擾，如電源插頭接觸不良，可能使裝置中微機程序無法執行，這時一般表現為面板上鍵燈亂亮，按健不起作用，這時可按下鍵盤上紅色復位按健，重新起動即可。3、改變輸出頻率改變輸出頻率時，由于數字調頻電路的過度過程，會暫影響輸出穩定性。4、裝置關機應當停止三相電壓，電流輸出，在按停止紅按扭關機。5、標準表送檢標準表取下送檢時，內附CT次級開路，此時禁止裝置加電。6、裝置接地TH-12的機架與電壓輸出U0相連,同時連接 TH-12內部電氣地,該接地端子還引到 TH-12背板接地端子上,注意 TH-12架與殼之間是絕緣的.（1）BDJ-3AC脈沖穩定,該接地端子與 TH-12接地端子用導線S1連接.（2）裝置臺殼于-220V插頭中地線(火線、零線、地線、三線方式)相連，同時用導線S2連接到 TH-12的接地端，在進行臺體耐壓實驗時應當此S2聯機斷開。（3）裝置接地標致應與大地可靠連接，以保證裝置誤差讀數穩定和操作。7、搬運臺體搬運臺體切勿抬臺面，應當抬裝置鐵外殼底部。

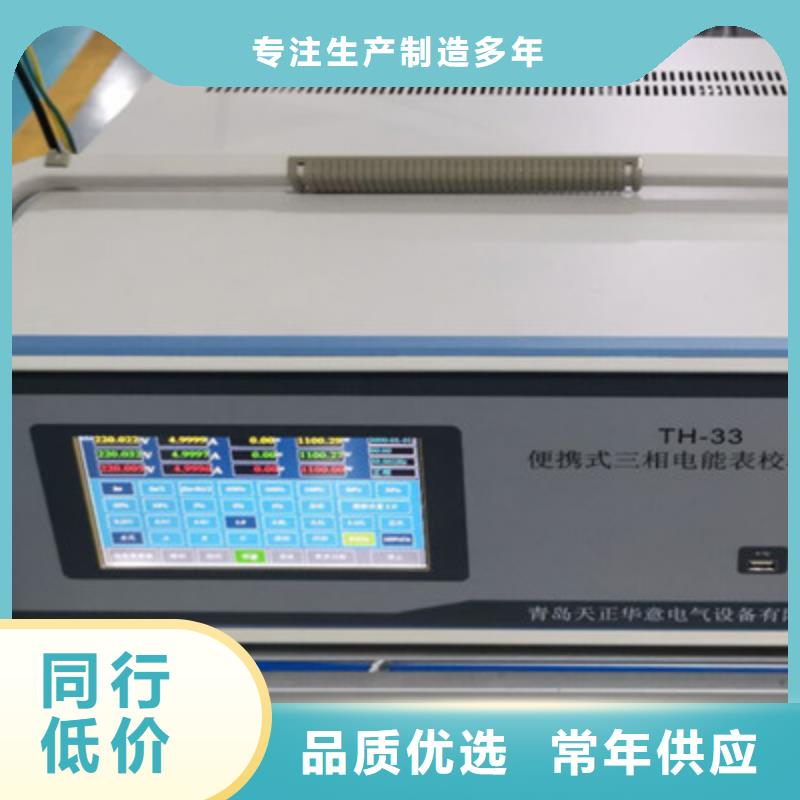

安徽淮北三相電能表校驗裝置結構外觀1、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正面試圖儀器上方是液晶顯示器，下方是按鍵區，頂端為接線部分，包括：電壓輸入端子UA、UN；電流輸入端子紅黑各一、（其中紅色為電流流入端，黑色為電流流出端 ；鉗形電流互感器接口（鉗表1、鉗表2）；光電及脈沖信號接口。右側下部為其他接口部分，包括：232串行口（用于上傳保存的數據至計算機）；充電器接口，用于連接充電器；USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見左側圖二。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用 在兩周內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上。圖二?儀器的外包裝及配件箱尺寸，如圖三所示：圖三2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。
