唐山高壓開關測試儀 使用儀器測試的部分圖形及文本數據如下：⑴、合閘圖形及文本數據：⑵、分閘圖形及文本數據：⑶、重合閘的分合分圖形及文本數據：九、測試現場常見技術問題及處理辦法㈠、現場用儀器進行控制合、分閘操作時，開關不動作1、現場合、分閘控制接線不正確處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。2、現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）處理辦法：①、對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號（觸發計時），直流或交流電均可。②、檢查控制回路，保證回路暢通。3、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口測試線 就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口）。將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊 開始測試菜單，電壓輸出。③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。④、以上三種方法如果沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。 ⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。

唐山高壓開關測試儀檢查控制回路，保證回路暢通。3、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口測試線 就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口）。將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊 開始測試菜單，電壓輸出。③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。④、以上三種方法如果沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。 ⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。

<唐山>天正華意電氣設備有限公司 唐山高壓斷路器機械特性測試儀、高壓斷路器機械特性測試儀廠家直銷-質量保證 <唐山>天正華意電氣設備有限公司

唐山高壓開關測試儀儀器現場接地時，為什么要先接地線，然后再接斷口線？因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的。儀器內部，斷口信號輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道。㈥、如何判斷儀器端口是否正常？儀器有十二斷口，每一相斷口均可獨立使用。①、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的一相出現 “合”字，則表示此斷口有故障，這時要切換到別的斷口進行測試。②、接上斷口測試線，將斷口線的黃、綠、紅和黑（公共）短接，斷口狀態由“分”字變為“合”字，這表示正常。十、石墨開關電源使用方法及注意事項：①、先將主機和附件石墨電源通訊線連接，再連接內觸發、傳感器以及石墨電源開關觸 頭測試線接好。②、斷路器儲能完成，先開儀器主機，再打開石墨電源開關進行測量。③、測量完成請先關斷石墨電源，再看分析結果及打印，因石墨開關電源三相電流一直 輸出，請注意。十一、日常保養1．本儀器是一臺精密貴重設備，使用時請妥善保管，要防止重摔、撞擊。在室外使用時盡可能在遮蔭下操作，以避免液晶光屏長時期在太陽下直曬。2．儀器平時不用時，應儲存在溫度-10～40。C，相對濕度不超過80％，通風、無腐蝕性氣體的室內。潮濕季節，如長時期不用，每月通電一次，每次約0.5小時。

唐山高壓開關測試儀外觸發觸發電壓：AC/DC10-300V，電流≤120A9. 隔離開關測量范圍：⑴、電壓輸出：DC15～260V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數10．主機體積：500×400×190mm11．使用環境： -20℃~＋50℃12．相對濕度：≤90％四、術語定義：、三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：斷口信號：測量6個主觸頭、3個主觸頭和3個輔助鋤頭的合（分）閘時間、不同期、彈跳時間、彈跳次數等參數。電壓調節旋紐：調節所需要的測量電壓，AC/DC10-270V。分合直流輸出：是指儀器輸出DC15～260V可調直流電源，進行分、合閘操作。分合交流輸出：是指儀器輸出DC15～260V可調交流電源，進行分、合閘操作。

<唐山>天正華意電氣設備有限公司 唐山高壓斷路器機械特性測試儀、高壓斷路器機械特性測試儀廠家直銷-質量保證 <唐山>天正華意電氣設備有限公司

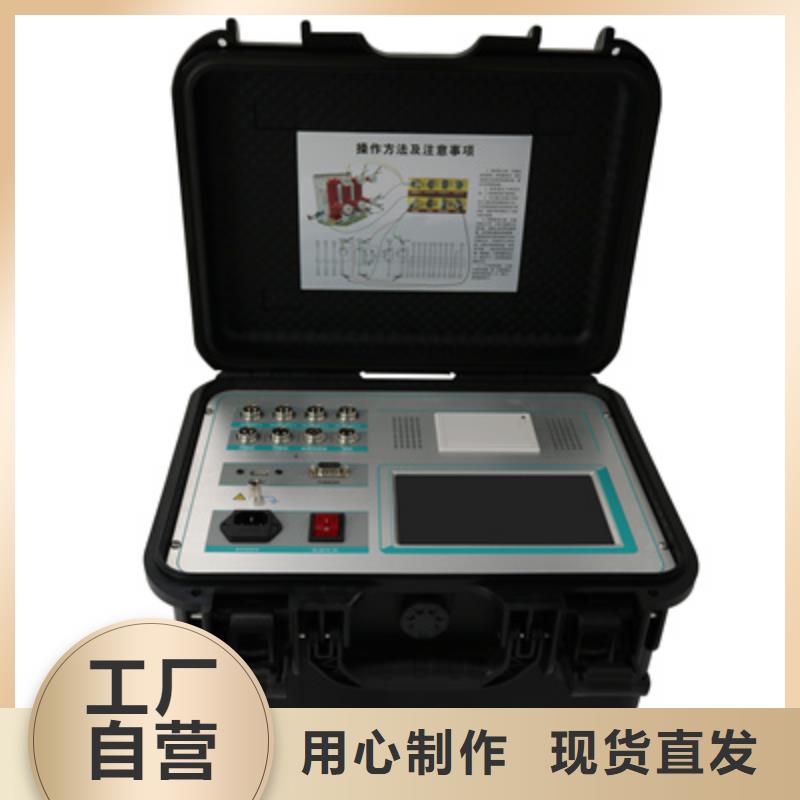

唐山高壓開關測試儀高壓開關綜合特性測試儀隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭測試、3路雙端接地。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足800KV變電站內可靠使用。

唐山高壓開關測試儀儀器進行速度測試時，沒有速度數據顯示。1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重新進行設置。2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。㈤、儀器現場接地時，為什么要先接地線，然后再接斷口線？因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的。儀器內部，斷口信號輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道。㈥、如何判斷儀器端口是否正常？儀器有十二斷口，每一相斷口均可獨立使用。①、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的一相出現 “合”字，則表示此斷口有故障，這時要切換到別的斷口進行測試。②、接上斷口測試線，將斷口線的黃、綠、紅和黑（公共）短接，斷口狀態由“分”字變為“合”字，這表示正常。

<唐山>天正華意電氣設備有限公司 唐山高壓斷路器機械特性測試儀、高壓斷路器機械特性測試儀廠家直銷-質量保證 <唐山>天正華意電氣設備有限公司

唐山高壓開關測試儀老化次數：設置1-10000次的動作試驗。③、當前次數：顯示所動作的次數，合一次計數一次，分一次也計數一次。D、儲能：點擊此菜單，界面如下圖:⑴、啟動儲能菜單：輸出電壓給儲能電機進行儲能，儲能時長一般為10秒左右。如下圖：⑵、儲能測試菜單：測量儲能電機的功率及儲能時長。八、使用儀器測試的部分圖形及文本數據如下：⑴、合閘圖形及文本數據：⑵、分閘圖形及文本數據：⑶、重合閘的分合分圖形及文本數據：九、測試現場常見技術問題及處理辦法：㈠、現場用儀器進行控制合、分閘操作時，開關不動作1、現場合、分閘控制接線不正確處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。1、現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）處理辦法：①、對于永磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號（觸發計時），直流或交流電均可。②、檢查控制回路，保證回路暢通。2、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。

唐山高壓開關測試儀高壓開關綜合特性測試儀隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭測試、3路雙端接地。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足800KV變電站內可靠使用。
