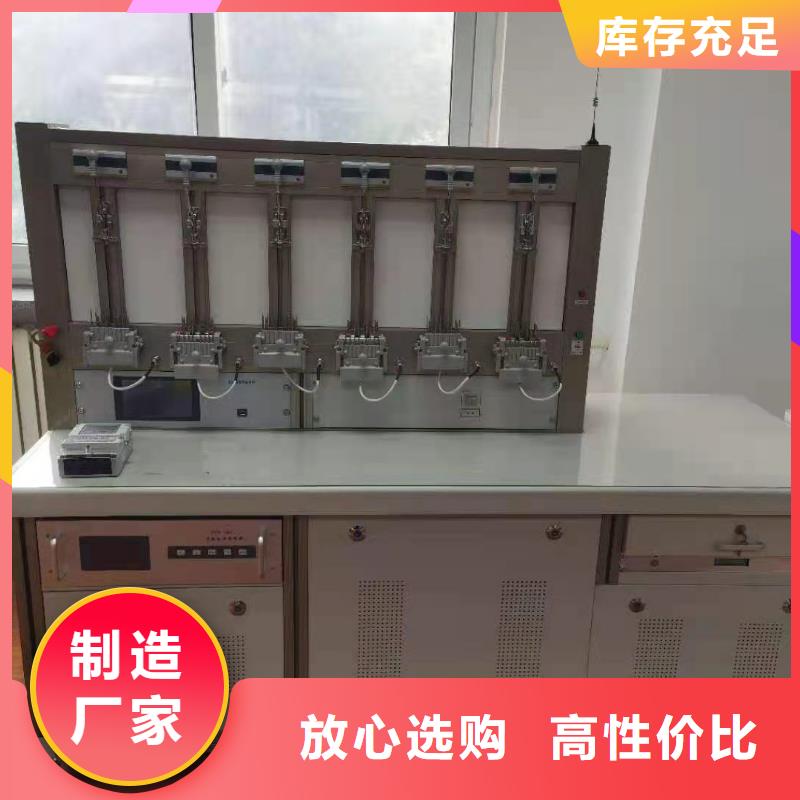

安徽淮北三相電能表校驗裝置設備名稱：三相便攜式電能表檢驗裝置型 號：TH-33數 量：1臺套生產廠家；青島天正華意電氣設備有限公司一．概述：TH-33系列三相便攜式多功能電能表檢驗裝置，采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種三相電能表的檢驗,它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，定會受到您的青睞。二、主要技術指標和技術性能： 1. 裝置等級：0.05級或者0.1級（按要求定做精度等級）2. 電腦聯機端口： RS232 通迅口3. 三相源技術參數：3．1輸出電壓：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?調節幅度0～120％連續可調調節細度：優于0.01％3.2輸出電流：25mA、0.1A、1A、5A、25A、100A 調節幅度0～120％連續可調；　調節細度優于0.01％小輸出電流：1mA （精度：＜5％）3.3輸出功率：（電壓回路） 3×50VA （電流回路） 3×150VA 3.4輸出電壓、電流、功率穩定度； ≤0.02％/120S 5輸出電壓、電流波形失真度：≤ 0.5％3.6．三相對稱度： 優于120o土0.3o3.7頻率范圍： 45Hz～65Hz 調節細度： 0.01Hz3.8移相范圍：-180.0o ～180.0o 調節細度:0.01o3.9指示儀表等級：電壓、電流表準確度為土0.01％相位表準確度為 土0.01o頻率表準確度為 土0.01Hz4． 內置三相標準表技術參數：4.1 電壓輸入輸入范圍（V）： 40—480輸入量程（V）： 60、120、240、480精度等級：0.02過載能力（V）: 600輸入負載 ≤0.5mA（480V）4.2 電流輸入輸入范圍（A）: 0.01—100輸入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等級：0.02過載能力（A）: 1504.3 準確度4.3.1準確度等級：0.05級 (0.1A~120A)4.3.2功率測量準確度有功功率測量準確度：0.05％/0.1％（PF≥0.5）無功功率測量準確度0.1％、0.2％（PF≥0.5）4.3.3電能測量準確度有功電能測量準確度0.05％、0.1％（PF≥0.5）無功電能測量準確度0.1％、0.2％（PF≥0.5）5．裝置具有完善的保護功能：電壓短路，電流開路保護，負載過載保護；顯示器過壓保護。6. 可進行2～21次諧波試驗，電壓中斷和跌落試驗，諧波幅值可調 7．供電電源： 230V士10％～50Hz8．功耗： 300 VA 工作環境：溫度20℃土5℃ 相對濕度≤85％

安徽淮北三相電能表校驗裝置被校表的參數設置。按【被校表參數】鍵。進入被校表參數設置界面：如果顯示的參數與被校表的參數一致。則不用設置。直接按下方其他的功能鍵退出。否則。點擊中間的任意色塊。進入電能表的參數設置。見下圖：圖中，屏幕的上半區域為參數設置區，間的相位角；下半區域為數字鍵。點擊數字鍵可對上部分的參數進行設置。各部分定義如下：▲ 【電表類型】為電表類型選擇部分。分為：三相四線有功、四線正弦無功、90無功、60無功、三相三線有功、三線正弦無功、二相三線有功和單相電能表共八種類型。▲【額定電壓】 為電能表的額定電壓選擇。可根據電表銘牌進行選擇。若沒有所需的電壓值。可在的黑色塊中。用下方的數字鍵輸入即可。▲【額定電流】為電能表標定電流值Ib, 列出常用的電流值；若沒有所需的電流值可在的黑色塊中輸入即可。【MAX】為電能表的值。可通過數字鍵直接鍵入。▲【電表常數】為電能表的常數。本信號源可輸入三個不同的常數；三個常數一定要輸入，否則計算誤差會出錯。▲ 【確認】 確認鍵；點擊確認。【退格】 回退鍵；在輸入數字時，可刪除上一個輸入的數字。【取消】取消鍵；點擊可不改變設置,直接退出設置界面。被校表參數設置如下：電表類型：三相四線有功。額定電壓：220V標定電流：5A, 電流：60A電表常數：12

安徽淮北三相電能表校驗裝置 相電能表現場校驗儀本產品主要用于0.1級及以上0.05級所有單、三相電能表的現場校驗，特別增加的三相源，可以在用戶無負荷或在實驗室環境下實現對各類電能表的校驗、雙表同時校驗、電參數測量、變比測試、諧波測試、錯誤接線判別校正、測試數據存儲和查詢等多種功能，5.7寸彩色液晶或觸摸屏顯示、中英文雙語界面，多種供電方式選擇，完全滿足客戶使用需求。具有鉗表自校準功能，隨時確保鉗表精度穩定。產品功能：1、校驗所有電能表電能誤差，校核各種電能表常數；2、同時校驗同一回路中的主副表或同一回路中的有功、無功表；3、校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器；4、測量現場各相電參數指標（U、I、P、Q、Φ、F），同時測量并顯示三個電壓/電流的波形；5、自動檢測鉗表誤差變化，各相之間互相自檢，保證鉗表和儀器的長期精度穩定性；6、表源一體，輸出電流5A，輸出功率８VA，在現場無負荷時進行電能表校驗；7、自帶模擬負載，可任意功率因數、任意電流大小輸出，對電能表校驗點進行測試；8、測量TA變比，測量 PT、CT 二次負荷；9、配 20A、100A、500A、1000A 鉗，直接測量低壓計量綜合誤差；10、測量三相電壓、電流的 2～51 次諧波，并可存儲全部諧波數據；11、在四個相限識別任意種電能表錯誤接線，顯示任意接線的六角圖，能識別IB接入與TV、TA極性接反的情況，還可作為六角圖查線培訓使用；12、可選配各類條碼掃描槍，將電能表條碼掃描并存儲到儀器中；13、直接讀取多功能電能表數據、測量各種電能表走字誤差；14、電池供電、在線取電、外接電源等多種供電方式選擇；15、支持小于5mA小電流測試，方便首檢無負荷時接線識別；16、可通過U盤、串口、藍牙等升級軟件下載校驗數據，可與 PC 機進行通訊；17、配專用電能表管理系統軟件，實現無紙化辦公；18、存儲全部測量數據，包括工作參數，方便事后分析。
