安徽淮北直流電阻測試儀上圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rcb的接線方法。2、開機、測試、打印開機后屏幕顯示初始界面，如下圖：◆選擇電流：按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。◆測試：選定測試電流后，按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖。其中，R為實測電阻，Rt為折算電阻。測試結果穩定后，儀器自動保存測試數據。（折算溫度請參考本說明書：六、3 溫度設置，如果不進行溫度設置，則默認為上一次設定值）。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。◆結束測試：測試完畢后，按復位鍵，儀器停止輸出電流，屏幕恢復初始狀態，放電報警聲響起。等放電報警聲結束后，方可重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。（注意：應先按復位鍵，等待放電報警聲音結束以后，再斷電拆線，否則將有可能導致人員觸電。）3、溫度設置：按循環鍵，將光標移至選擇設置，如下圖：此時按選擇鍵，滾動顯示不同的待選項（溫度、時間、參數、導出）。選定溫度后，按確認鍵，進入溫度設置界面，如下圖：通過循環鍵，將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵（上調）和選擇鍵（下調）來改變當前值。根據需要設置當前溫度和折算溫度，選擇好材質，通過循環鍵將光標移動到存儲，按確認鍵保存設置，并返回至初始界面。4、時間設置在開機界面中，按循環鍵將光標移動到選擇設置，如下圖：此時，按選擇鍵，將當前選項切換至?xí)r間，按確認鍵可進入時鐘修改界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據，按復位鍵保存并退出至初始界面。5、數據查詢?cè)陂_(kāi)機狀態下，按循環鍵將光標移動到查詢數據菜單，然后按確認鍵進入數據查詢數據界面。此時，按循環鍵上翻記錄，按確認鍵下翻記錄，按選擇鍵打印當前數據，按復位退出查詢界面。6、數據導出插上U盤，按循環鍵將光標移動到選擇設置，按選擇鍵，將當前選項切換至導出。按確認鍵，儀器中存儲的測試結果將導出至U盤。U盤中會出現一個“直阻.TXT”的文件，在電腦上打開該文件，顯示內容如下：七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變?yōu)榧t燈，開始對儀器電池進行充電。當充電指示燈變?yōu)榫G燈時說明電池充電完成，這時可以拔掉充電器。

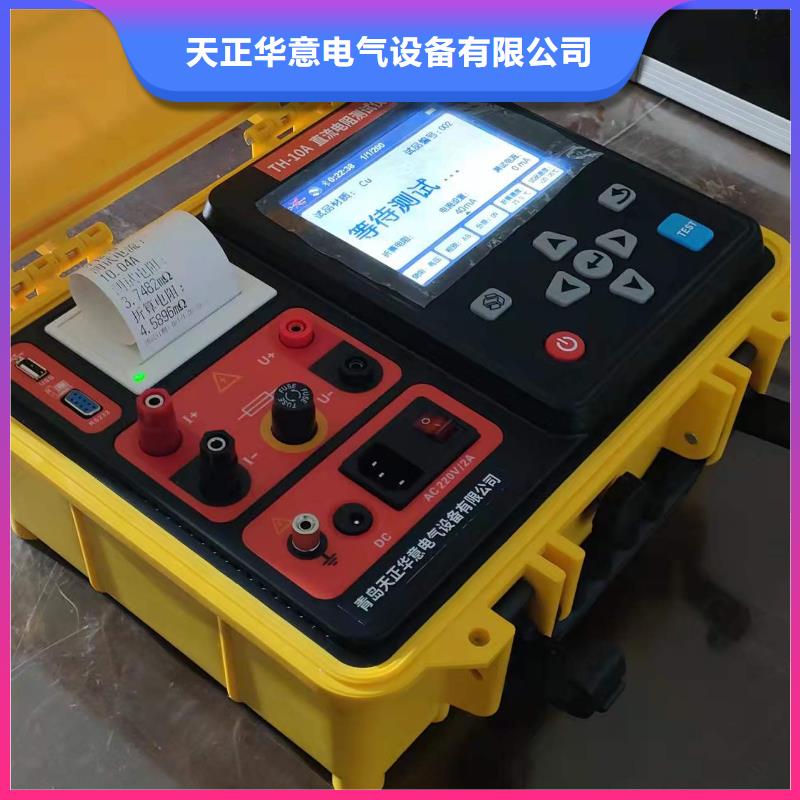

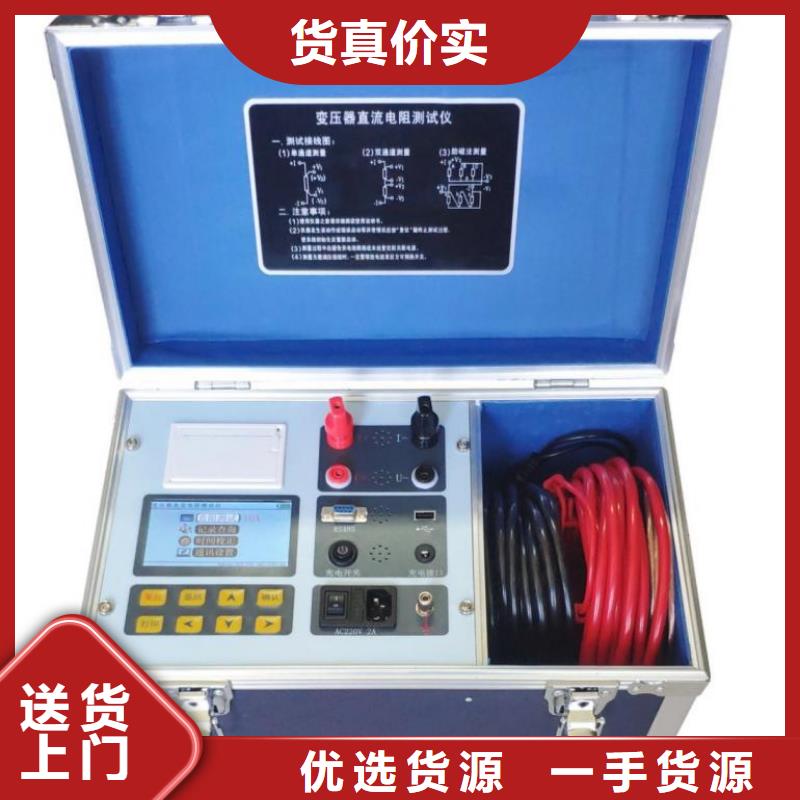

安徽淮北直流電阻測試儀 儀器開關。2、按鍵F0：復位按鍵，執行儀器復位動作，使儀器回到待機狀態。F1：OK，確認按鍵。F2～F5：方向鍵。F6：返回上一級界面。F7：測試，執行測試操作。F8：打印按鍵，用來執行打印測試結果（打印機為選配件）。F9：查詢記錄。（F0～F9也為功能按鍵，根據屏幕提示對應當前屏幕界面的相應功能。）3、串口RS232（選配）：通訊接口，用于數據通訊。4、打印接口（打印機為選配件）：用于連接微型打印機，打印輸出測試數據。5、液晶觸屏：顯示交互信息并可觸摸操作。6、I+、 I- ： I+為輸出電流正，I-為輸出電流負。7、V+、V- ： V+為電壓線正端，V-為電壓線負端。9、充電接口：當儀器顯示電池電量低或長時間不使用時，應通過充電接口給儀器電池充電（用戶應每月至少為儀器充電一次）。六、測試與操作方法 儀器接線見下圖：將紅色測試線粗線接到I+上， 細線接到V+上，測試鉗夾到試品一端，將黑色測試線粗線接到I-上，細線接到V-上，測試鉗接到試品另一端。1、開機開機后屏幕會顯示儀器初始化狀態，稍后進入主頁面，如下圖：2、測試、打印、存儲儀器界面可直接進行觸摸操作。也可按【←】或【→】鍵，高亮光標會在“選擇電流”、“相別分接”、“開始測試”、“測試設置”、“數據查詢”、“系統設置”六個圖標間移動，表示相應功能已被選中。①．選擇測試電流：觸屏：接觸摸圖標上的“+”號或“-”號改變電流。按鍵：按【←】或【→】鍵選中“選擇電流”圖標，然后按【↑】或【↓】鍵增大或減小電流。②．編輯測試相別和分接：觸屏：直接觸摸圖標上的“+”號或“-”號修改相別或分接。按鍵：按【←】或【→】鍵選中“相別分接”圖標，然后按【↑】或【↓】鍵進入編輯狀態，待編輯的內容下方會出現下劃線，此時按【←】或【→】鍵在相別和分接間切換，按【↑】或【↓】鍵修改相別或分接。編輯完畢后連按兩次【←】或【→】鍵返回。③．開始測試：觸屏：直接觸摸“開始測試”圖標。按鍵：按【測試】鍵開始測試，或按【←】或【→】選中“開始測試”圖標，按【確定】開始測試。開始測試后，儀器進入測試頁面，屏幕左下角的狀態欄顯示“充電中”，即時數據的“測試電流”顯示通過試品的電流值。如下圖：稍候顯示“測試中”，說明充電完畢，進入測試狀態。
