通遼異頻線路參數測試儀但是如果考慮到線路較長，由于桿塔之間導線的懸垂所增加的實際線路長度大于輸電線路的地理長度，利用同一種波速測試短線路和超長線路的測試誤差相差較大。有必要在現場重新測試該線路的實際電波傳播速度，并以此速度測試該線路故障距離，以減小測試誤差。1．儀器在波速測量時的接線方式：見圖十九圖十九 電波測速接線方式示意圖測試被測線路的電波傳播速度時，儀器應該處在低壓脈沖法工作方式。儀器的Q9測試夾子線的紅夾子夾在線路的任一相，黑夾子夾在線路的接地線或另外一相上。2．“波速測量”：“波速測量”方法如下：將儀器檢測方法預置在“檢測方法”的“低壓脈沖法”測試狀態，選取適當?shù)摹伴L(zhǎng)度選擇”，點擊“波速測量”，屏幕將彈出 “請選擇計算方式”提示菜單（如圖二十所示）。觸摸筆點擊菜單中的“用實時通訊數據計算速度”和“測量吧”模擬鍵后，儀器開始輸出測試脈沖，并在屏幕上顯示出發射脈沖與回波脈沖。將波形適當擴展，并用游標卡尺卡住發射脈沖和回波脈沖的前沿拐點。兩游標間顯示的數字為兩脈沖間的間隔時間（如圖二十一所示）。此時，用觸摸筆點擊“計算速度”模擬鍵，儀器界面又彈出提示“請輸入兩游標間的距離”（線路的地面長度）的子菜單。如圖二十二、圖二十三所示。用數字鍵輸入線路的準確地面長度后，點擊菜單中的“確認”鍵。屏幕馬上置換成波速測量結果顯示界面。在子菜單和“設備當前參數”欄中顯示出該線路中的電波傳播速度數值。如圖二十四所示。此數值作為以后測試該線路故障時的波速選用值。點擊子菜單中的“離開”模擬鍵，屏幕回到初始界面后便可按提示進行測試 點擊“采樣”鍵，儀器將進入傳播速度輸入界面。點擊“確定”鍵，儀器便自動進行數據采集。測試結果界面如圖二十五所示。此時便可用觸摸筆啟動游標對故障波形進行距離測量。

通遼異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

通遼異頻線路參數測試儀當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或“本機欠壓”。1.3.4 參數設置相關說明：（1）、箭頭在“檢測異頻電流”狀態時，按“取消”鍵顯示“參數校正密碼”（包括本機和鉗表版本）。（2）、通過上下按鍵修改密碼000為001，進入“參數設置”。（3）、通過上、下、確認和取消按鍵等修改本機地址、背光顯示和異頻門限等參數。2 單線接地故障點巡查使用前確保巡查裝置各儀器電量足夠2.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態）。此功能也可以檢測正常運行線路的負荷電流。2.2 單線接地故障點定位（1）、在信號發生裝置關機狀態下，將掛鉤拉閘桿接入故障線路（同時接入三相），打開裝置電源，選擇進入“輸出異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間。（2）、建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。 （3）、檢測完成，關閉所有設備電源，對信號發生裝置進行充電。

通遼異頻線路參數測試儀本次測試完畢后，要將“測試電源”彈起來（關閉儀器內部數據處理器的電源），否則會將內部電池放光，下次無法啟動儀器。4．由于儀器在沖擊閃絡狀態工作時，地線到高壓設備間的連接地線上將產生數千伏的瞬時高壓，一定要將儀器地線單獨用地線接到系統地上，而不能接在別處。否則在進行沖擊高壓時有可能造成儀器死機，甚至損壞儀器。5．由于10KV配電線路的分支較多，波形較亂，且信號衰減較大，故障波形判讀較為困難，。所以在測試10KV線路時，盡可能斷開分支節點，單獨測試故障分支的故障距離就可以了。6．一般情況下機內電腦和數據采集器不會有問題。如果有問題，多數情況是連接電纜接觸不良?？捎锰鎿Q法從儀器的提示信息予以排除。7．儀器屬高度精密的電子設備。非專業人員千萬不要輕率拆卸。儀器有問題，請及時與經銷商或本公司聯系。如因人為因素造成儀器損壞，將使你失去儀器保修的權利。附件：測試分析報告及主要實驗、測試的記錄報告為了搞清楚35KV輸電線路上電波的傳播特性和利用行波法測試線路的各種類型故障的波形特征，論證設計方案所提出的幾種測試方法的可行性以及摸清楚實際線路上各種環境因素對測試精度的影響程度。福建電力試驗研究院根據技術合作合同的要求，在2006年9月29日和2007年11月9～10日，利用共同研制的試驗樣機分別在兩條輸電線路上兩次組織了模擬現場故障測試試驗。取得了大量試驗數據和測試波形。兩次試驗結果證明：利用特別研制的輸電線路故障定位儀的低壓脈沖法和沖擊高壓閃絡法，完全可以實現3對5KV輸電線路上所出現的斷路故障、低阻接地故障、高阻泄漏性故障和高阻閃絡性故障的定位檢測。而且測試精度也能達到合同要求。

通遼異頻線路參數測試儀各母線的啟動電壓值出廠設置為30V。啟動電流值出廠設置為10A。菜單如圖5.16所示：圖5.16按“↑”鍵或“↓”鍵選擇啟動電壓或啟動電流，用“←”鍵或“→”鍵選擇要修改的母線號，按“確認”鍵進入修改狀態。此時按方向鍵修改數值，每按一次數值變化一次，“↑”增1；“↓”減1；“←” 增10；“→”減10。調到所需數值后按“確認”鍵保存，自動跳到下一項，若不保存，則可按“取消”退出。c)“電壓等級”：設值每段母線所屬系統的電壓等級，電壓等級共4個。分為0，1，2，3。 各母線的電壓等級出廠設置為0。菜單如圖5.17所示：圖5.17按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改電壓等級，按“確認”鍵保存。d)“接地方式”： 設置每段母線的接地方式，接地方式有兩種選擇：不接地、消弧接地；其中“不接地”項默認包括不接地和高阻接地兩種接地方式。母線的接地方式出廠設置全部為不接地。 按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改接地方式，按“確認”鍵保存。e)“母線線路”：設置每段線路所屬母線（如圖5.17）；代號：表示的是裝置出線的線路序號，如圖5.17中的“01＃線路”，它對應裝置后面端子的第1號出線CT1。母線號：指裝置出線所屬哪段母線，母線號1、2、3、4對應裝置后面的PT1-PT4段母線。母線代號設置為“5”時，表示該出線不屬任何母線，即無出線。圖5.18按“↑”鍵或“↓”鍵選擇線路，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選擇線路所對應的的母線號，修改完畢后按“確認”鍵保存，并自動退出修改狀態。按“取消”退出。f)“線路名稱”：可根據需要定義每條線路的名稱以方便查詢，名稱長度多可設為4字符，每位可用0~9的數字或A~Z的字母來表示。代號為4段母線和出線順序號。如圖5.19所示：圖5.19按“↑”鍵或“↓”鍵選擇修改項，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選定需要修改的字母或數字，按“↑”鍵或“↓”鍵進行修改，修改完畢后按“確認”鍵保存，自動跳到下一位。第四位修改完畢后自動跳出修改狀態。按“取消”退出。修改名稱為按位修改，每設定一位均要按確定保存，否則修改無效。g) “CT變比”：設置每一條線路的CT變比數值；實際變比值為設置值比

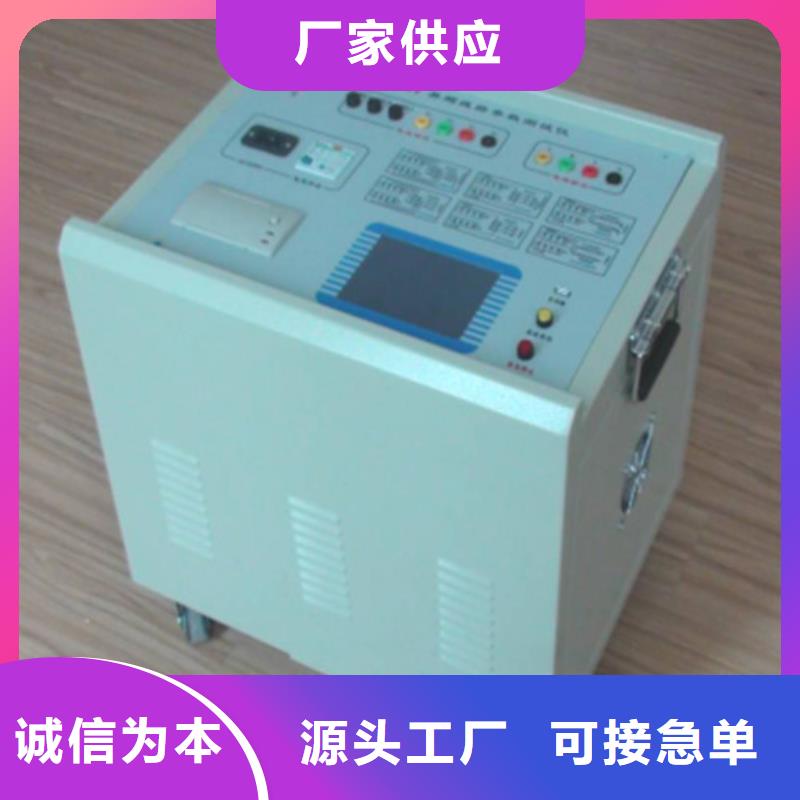

通遼異頻線路參數測試儀異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?體積小、重量輕在原來一體機的基礎上把主機和電源獨立開來，極大地方便了使用、運輸和售后。是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。

通遼異頻線路參數測試儀我國10～35KV電網中一般采用中性點不接地或經消弧線圈接地方式，簡稱小電流接地系統。當小電流接地系統中發生單相接地時，由于故障點電流較小，且由于系統三相電壓仍然對稱不影響對負荷的正常供電，一般允許繼續帶故障運行1-2小時。但長期運行，由于非故障的兩相對地電壓升高 倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。同時，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統運行。因此，當發生單相接地故障時，必須及時找到故障線路予以切除以防止單相接地故障進一步擴大。微機型小電流接地選線裝置是我公司科技人員在總結了十幾年來國內各種小電流接地選線裝置成功、失敗的經驗和教訓之后，研制出的新一代小電流接地選線裝置。該裝置在軟硬件的設計上進行了重大改進，使裝置工作穩定，無需調試，整定方便，選線更加準確2裝置特點及技術參數2.1裝置的主要特點a) 適用于有/無消弧線圈系統或電阻接地系統；b) 適用于架空線/電纜線系統；c) 適用范圍廣，長短線不限，并聯運行的出線數不限；d) 選線方案先進，選線準確，帶方向，可區分線路和母線接地；e) 用DSP芯片作為核心運算控制單元，抗干擾能力強，可靠性高，運算速度快；f) 采用單CPU結構，整體結構緊湊。提高了運行的速度、可靠性；g) 漢字液晶顯示，人機界面友好，操作簡單、直觀；h) 定值、參數可以通過人機界面設置，方便、直觀；不需要調整任何電位器或開關；i) 運行、設置、調試多界面，可方便用戶的管理；j) 線路編號設定可輸入A~Z、0~9中的任意字符，便于記憶線路的名稱；k) 裝置具有聲光報警功能，具有接地、故障、失電等硬接點報警輸出，適應不同現場需要；l) 通訊接口可設置RS-232或RS-485，波特率、通訊規約可軟件設定；m) 跳閘功能，可設置延時跳閘（跳閘延時可軟件設定） ；n) 接地故障記憶，可存儲20次接地信息，能顯示和打印記錄；o) 諧振判斷功能，提供報警信號，各段母線都提供消諧出口。

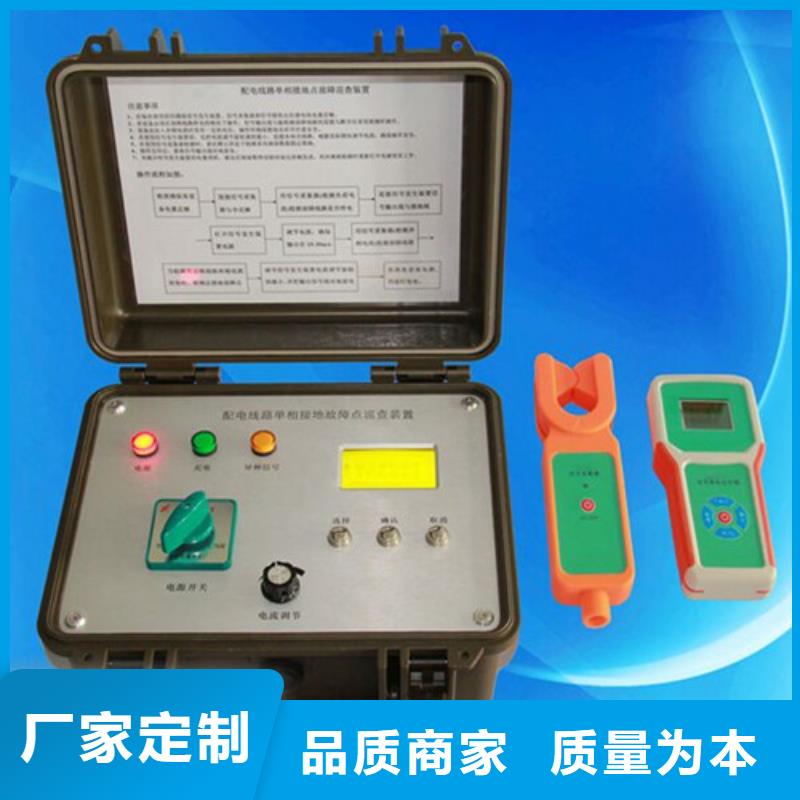

通遼異頻線路參數測試儀可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）第二步：用信號源（信號發生裝置）向故障線路注入檢測信號第三步：用信號采集器和信號接收定位器根據二分法檢測信號第四步：確定故障點三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量： 360g
