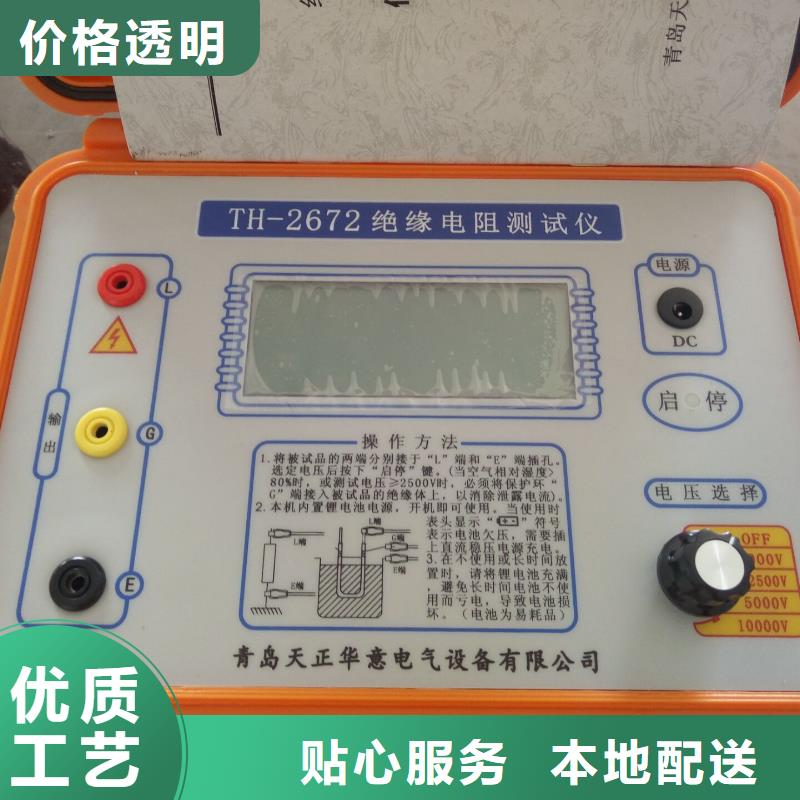

通遼絕緣電阻測試儀 實驗之前注意事項1、本儀表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上 高壓干擾電能，因此為了人身，使用本儀器首先一定要接好接地線！2、本儀表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待本儀表自動放電使電壓表回零后才進行例行需要的人工放電！因為短路放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！！一、產品概述隨著我國電力工業的快速發展，電器性實驗是保障電力系統運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本系儀表。本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

通遼絕緣電阻測試儀 使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查測試儀電量是否充足； 3.使用本測試儀帶電檢測絕緣子時應遵守《GB26859-2011電力工作規程 電力線路部分》； 4.不得使用該測試儀帶電檢測少于三片的絕緣子； 5.帶電檢測35kV及以上電壓等級的絕緣子時，當發現同一串中的零值絕緣子數達到表1時，即應停止檢測。如果絕緣子串的總片數超過表1的規定時，零值絕緣子片數可相應增加。電壓等級零值片數表1 一串中允許零值絕緣子片數6.在檢測過程中兩探頭間有高壓嚴禁人體接觸； 7.測量結束取下探頭時，必須在關閉電源后將兩探頭短接放電后再操作操作（勿同時接觸兩個探頭）； 8.防止劇烈震動、碰撞或高空跌落； 9.嚴禁拆卸機殼； 10.避免雨淋、水滴、潮濕環境； 11.工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上。12、手持接收機充電過程中，電源鎖必須在開鎖狀態。13、測試儀的探頭有一個帶紅色的標識接高壓端。14、儀器配有1KG的標準電阻，使用前請用標準電阻校驗儀器準確度，若誤差偏大請聯系廠家校準。

<通遼>天正華意電氣設備有限公司 發電機定子絕緣電阻測試儀質量可靠

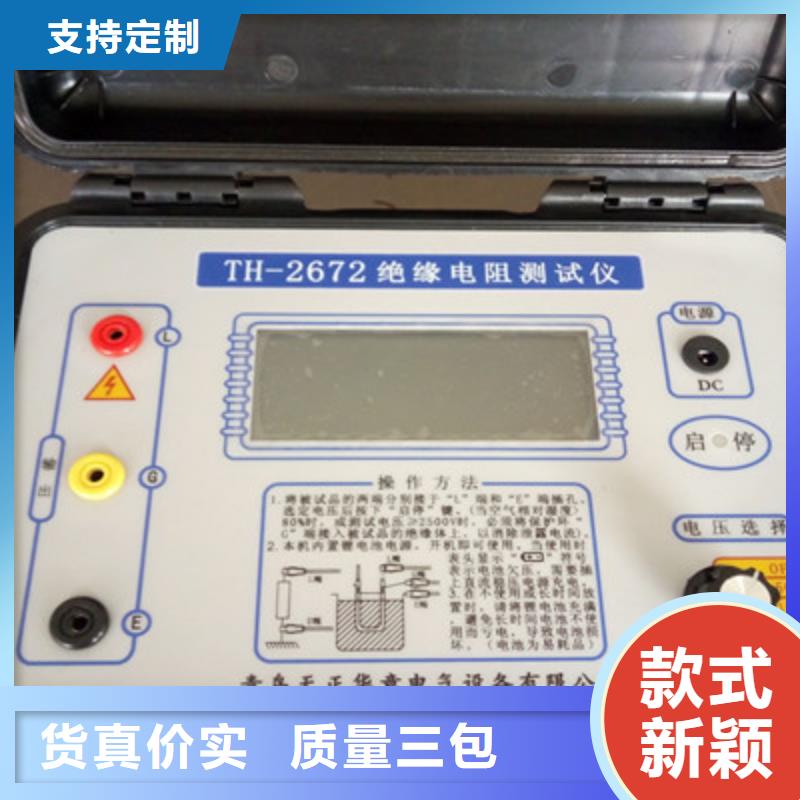

通遼絕緣電阻測試儀 注意事項及其它請注意，“線路”為高壓端！ 1G＝1000M五、操作方法測量操作進入初始設置畫面（圖一）初始設置畫面（圖一）1．初始 測量圖標 處于選中狀態，下面顯示2500v表示測量電壓。（1）按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態（2）按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面2500v 表示測試電壓大字體105 M 表示測量的瞬時值0 表示測量過程中的時間05-05-24 : 測量日期15” 表示測量15秒 的數值01’ 表示測量1分鐘 的數值10’ 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15sPI 極化比 PI ＝ R10m/R60s（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）放電畫面（圖三）600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。（5）放電完畢之后，進入測量結果存儲畫面（圖四）量結果存儲畫面（圖四）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[ 007 ] ：表示測量數據存儲的序號按→鍵在可以使 存儲 退出 007 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。2．當 時鐘圖標 處于選中狀態 。（1） 按啟/停鍵，進入時間顯示與設置畫面時間顯示與設置畫面（圖五）（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭按↑↓鍵修改日期時間。（3）修改完畢，按啟/停鍵 設置 會處于選中狀態。（4）按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭3．當 存儲圖標 處于選中狀態（1） 按啟/停鍵，進入查看存儲數據畫面（圖六）查看存儲數據畫面（圖六）（2）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明（3）[ 000 ] 到[ 007 ] 表示測量序號（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據（5）按→鍵 翻頁（5）按啟/停鍵 回到初始設置畫面

<通遼>天正華意電氣設備有限公司 發電機定子絕緣電阻測試儀質量可靠
<通遼>天正華意電氣設備有限公司 <通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀報警設置開機后，長按鍵，開啟、關閉報警功能。長按“MODE”鍵可以設置電阻報警值，通過按“或鍵改變當前數字大小，再長按“MODE”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍“ ”符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，絕緣電阻報警設置值為9999MΩ。如下圖：10．數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。11．數據查閱/刪除開機后，如果儀表有保存的數據，短按“MR”鍵進入數據查閱，存儲數據讀取界面“MR”符號顯示。短按或鍵以步進值為1選擇查閱數組號對應數據，長按住“ 鍵以步進值為10選擇查閱數組號，再按“MR”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，6為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，短按“CLEAR”鍵進入數據刪除，按NO鍵不刪除返回準備測量頁面按YES鍵刪除所存數據，刪除頁面顯示如下圖。八．電池說明儀表采用了12.6V 鋰電池供電，當電池電量減少時，當電壓降到10V時，電量符號顯示請及時充電電池。電壓低電時影響測量準確度。

通遼絕緣電阻測試儀 測量原理絕緣電阻測量采用電壓發生器產生一個電壓V，施加到電阻兩端，通過測量在電阻兩端流動電流I，并根據公式R＝V/I計算接地電阻值R。七、操作方法7.1、開關機按POWER鍵實現開關機。開機后右下角顯示“APO”，不操作時15分鐘后自動關機。7.2、電池電壓檢查開機后，如果LCD顯示電池電壓低符號表示電池電量不足，請及時充電。電池電力充足才能保證測量的精度。7.3、直流電壓測試輸入儀表直流電壓不能超過1000V。測量時按一下切換到直流電壓測試模式，將綠表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。7.4、交流電壓測試輸入儀表交流電壓不能超過750V。測量時按一下按鍵切換到交流電壓測試模式，將綠筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。7.5、直流電流測試1、按一下按鍵切換到直流電流測試模式，將綠筆與E端端子相連，黑表筆與COM相連，按下測試鍵開始測試(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲，屏幕左下角閃爍)。待測試數值穩定后即可讀數，電流測試不自動停止，需要手動按下測試鍵暫停測試。電流測試過程中mA單位顯示如圖5-2所示，nAuApA單位顯示如圖5-1所示。圖5-1 測試過程顯示 測試過程顯示 、電容測試電容測試過程中注意規范操作，測試前檢查電容是否帶電，測試后都要對電容放電，未經放電不可用手觸摸電容。

<通遼>天正華意電氣設備有限公司
發電機定子絕緣電阻測試儀質量可靠

通遼絕緣電阻測試儀使用注意事項 1、使用本檢定裝置的環境條件特別是濕度應滿足前述的相關要求。在高濕環境使用時，除了檢定結果不可信之外，嚴重時可能造成裝置損壞，建議停止使用本裝置，或采用除濕設備使環境濕度符合要求；儀器要有良好的接地線。2、長時間未使用本檢定裝置時，使用前應將標準電阻器的各開關從0～10（9）來回轉數次，使其接觸穩定可靠。3、在使用時，應注意實際施加在標準電阻器上的電壓（電流），不要超過銘牌上注明的各電阻盤的使用電壓，以免造成電阻元件超差甚至損壞。4、本裝置測量電壓時，量程可自動選擇。將測量開關置于U或Uf檔位，開啟電源，數字表默認“測量2kV”狀態；當輸入電壓大于2kV時，數字表停在“測量5kV”狀態，無小數點顯示，此時數表的測量電壓為8kV；當輸入電壓從大于2kV往小變化時，一直要到顯示值小于1000時，量程才變為“測量2kV”狀態。本裝置測量電流時，無自動選擇量程的功能。

<通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。而TH-20 快速零值檢測裝置 （以下簡稱測試儀）是高性能定量檢測與分析的儀器，該測試儀操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。二、功能說明1 帶電測試功能本測試儀采用特殊技術實現了帶電情況下檢測絕緣子電阻的功能，使測試儀不再局限于停電檢測，應用更為廣泛。2 報警提示功能本測試儀根據電力檢測標準規程設置低于500MΩ即為低值絕緣子，檢測時自動報警提示。在代產品的聲音報警的基礎上增加了光報警，避免了野外檢測報警不夠明顯的情況。3測試結果存儲功能本測試儀可將測試結果存入U盤，方便以后查詢。進行測試時按照測試儀提示依次輸入桿塔號、回路號、相別和串號。輸入完畢開始進行測試，測試儀自動根據測量結果統計每串片數。并按照絕緣子片號存儲每片測量結果。4歷史數據查看及分析功能本測試儀可在數據接收機端查看存入U盤的歷史數據，并分析低零值絕緣子片數占整串的比例。

發電機定子絕緣電阻測試儀質量可靠 <通遼>天正華意電氣設備有限公司

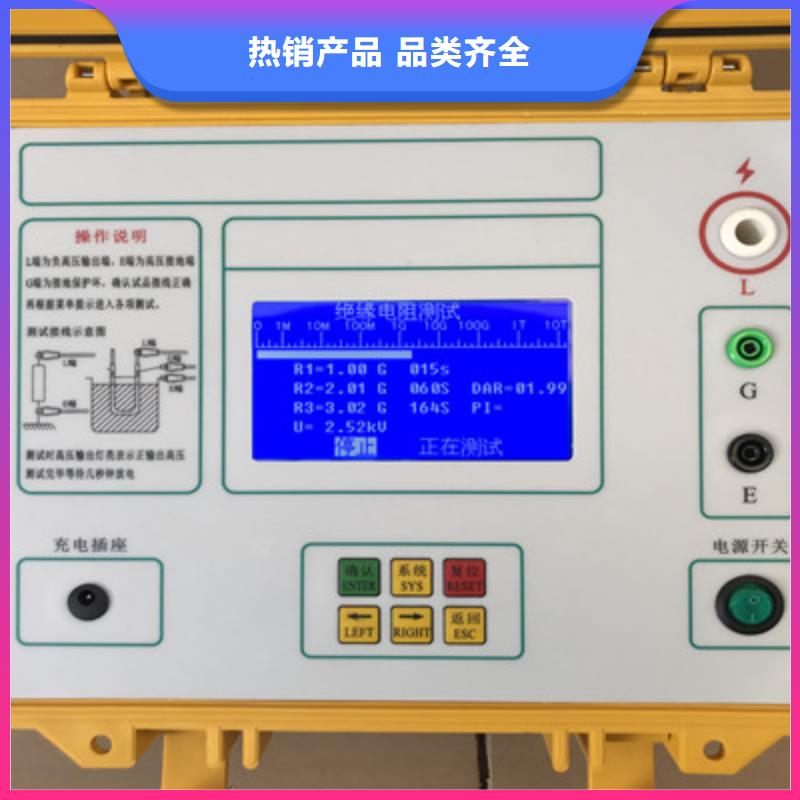

通遼絕緣電阻測試儀 極化指數（PI）和吸收比(DAR)極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。2、極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，PI和DAR值通過下面的公式計算：注：1：R10Min＝電壓施加10分鐘測量的電阻值2：R1Min＝R60Sec＝電壓施加1分鐘測量的電阻值3：R30Sec＝電壓施加30秒測量的電阻值4：R15Sec＝電壓施加15秒測量的電阻值5：DAR的計算時間可以選擇15秒或30秒。3、極化指數（PI）和吸收比（DAR）測試1、極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。2、按下按鍵切換到測電阻模式，然后按或或或或或或或鍵選擇要進行測試的電壓值。 3、按鍵選擇相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，LCD左下角不顯示任何東西的為絕緣電阻測量模式。

通遼絕緣電阻測試儀 測試儀結構說明圖1檢測發射機手持接收機該測試儀由檢測發射機、手持接收機和絕緣操作桿三部分組成（如上圖）。使用時檢測發射機與絕緣操作桿連接，手持操作桿尾端接觸被測絕緣子，通過手持接收機控制進行測量。測量結果通過射頻傳輸至接收機，接收機接收測量結果進行顯示存儲等操作。四、設置及使用方法1. 檢查測量探頭檢測探頭是否松動、生銹或嚴重氧化。若出現松動，請緊固探頭固定螺母，使用測試儀測試之前必須確保探頭完好。2. 安裝測試儀 用自帶的連接件連接在絕緣桿上（根據被測電路的電壓等級按照規程選擇相應長度的絕緣桿）。測量時可根據不同測量位置旋轉檢測儀至合適角度。 3.參數設置將隨機配送的U盤插入手持接收機，撥動“電源鎖”至開鎖狀態，長按“檢測開關”按鍵開機。開機桌面如下：1）時間設置點按“時間”圖標進入時間設置界面如下：按照默認格式分布輸入年份、月份、日期、小時、分鐘、秒鐘。點按“OK”完成設置，點按“Cancel”取消設置2）桿塔號串號設置若需要存儲測量數據，在測量之前必須先輸入被測絕緣子串桿塔號和串號并以此來區分被測絕緣子。具體流程如下：首先插入U盤，點按“檢測”圖標進入如下界面點按GT（桿塔）后方編輯框，看到光標閃爍，輸入四位桿塔號（0000到9999）如0001號桿塔。點按CH（串號）后方編輯框，看到光標閃爍，輸入三位串號如1A1（位1代表回路號，第二位A代表A相，第三位1代表A相中的串）。

<通遼>天正華意電氣設備有限公司
發電機定子絕緣電阻測試儀質量可靠 <通遼>天正華意電氣設備有限公司

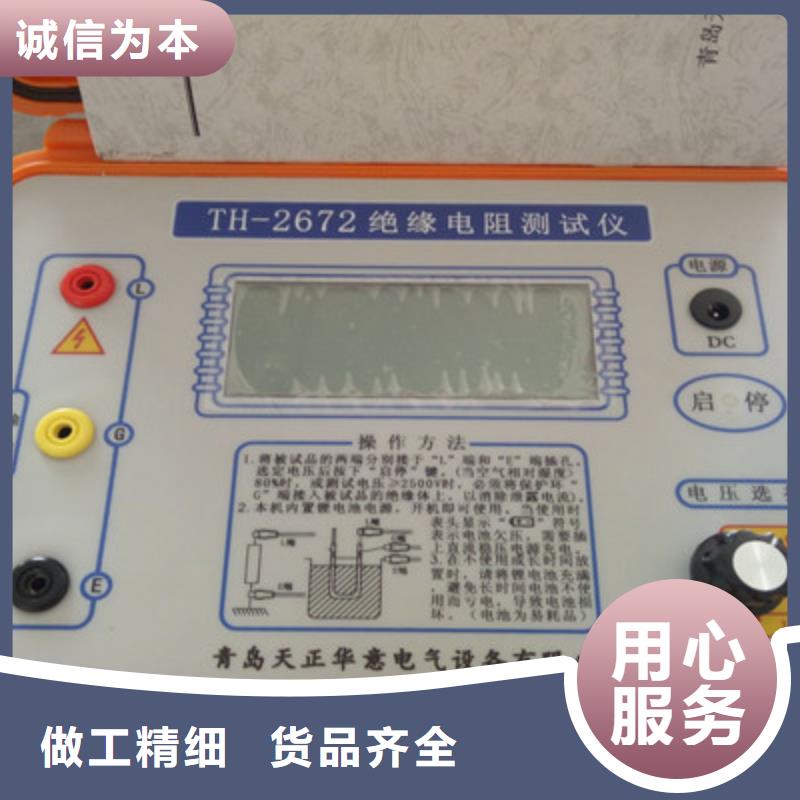

通遼絕緣電阻測試儀規則及注意事項感謝您購買了本公司絕緣電阻測試儀，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

<通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀 極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按250V或500V或1KV或2.5KV或5KV或10KV鍵選擇要過行測試的電壓值。 按MODE鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值），按鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按”或鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數4以上4～2 2.0～1.01.0以下判定良好 要注意 不良吸收比參考判定值：吸收比1.4以上 1.25～1.01.0以下判定良好不良8．背光控制開機后，按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。

發電機定子絕緣電阻測試儀質量可靠

通遼絕緣電阻測試儀 使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查測試儀電量是否充足； 3.使用本測試儀帶電檢測絕緣子時應遵守《GB26859-2011電力工作規程 電力線路部分》； 4.不得使用該測試儀帶電檢測少于三片的絕緣子； 5.帶電檢測35kV及以上電壓等級的絕緣子時，當發現同一串中的零值絕緣子數達到表1時，即應停止檢測。如果絕緣子串的總片數超過表1的規定時，零值絕緣子片數可相應增加。電壓等級零值片數表1 一串中允許零值絕緣子片數6.在檢測過程中兩探頭間有高壓嚴禁人體接觸； 7.測量結束取下探頭時，必須在關閉電源后將兩探頭短接放電后再操作操作（勿同時接觸兩個探頭）； 8.防止劇烈震動、碰撞或高空跌落； 9.嚴禁拆卸機殼； 10.避免雨淋、水滴、潮濕環境； 11.工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上。12、手持接收機充電過程中，電源鎖必須在開鎖狀態。13、測試儀的探頭有一個帶紅色的標識接高壓端。14、儀器配有1KG的標準電阻，使用前請用標準電阻校驗儀器準確度，若誤差偏大請聯系廠家校準。

<通遼>天正華意電氣設備有限公司 發電機定子絕緣電阻測試儀質量可靠

通遼絕緣電阻測試儀報警設置開機后，長按鍵，開啟、關閉報警功能。長按“MODE”鍵可以設置電阻報警值，通過按“或鍵改變當前數字大小，再長按“MODE”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍“ ”符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，絕緣電阻報警設置值為9999MΩ。如下圖：10．數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。11．數據查閱/刪除開機后，如果儀表有保存的數據，短按“MR”鍵進入數據查閱，存儲數據讀取界面“MR”符號顯示。短按或鍵以步進值為1選擇查閱數組號對應數據，長按住“ 鍵以步進值為10選擇查閱數組號，再按“MR”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，6為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，短按“CLEAR”鍵進入數據刪除，按NO鍵不刪除返回準備測量頁面按YES鍵刪除所存數據，刪除頁面顯示如下圖。八．電池說明儀表采用了12.6V 鋰電池供電，當電池電量減少時，當電壓降到10V時，電量符號顯示請及時充電電池。電壓低電時影響測量準確度。

<通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀 背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。9．報警設置開機后，長按“ ”鍵，開啟、關閉報警功能。長按“SET”鍵可以設置電阻報警值，通過按“ ”或“ ”鍵改變當前數字大小，再長按“SET”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍“ ”符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，接地電阻報警設置值為9999MΩ。如下圖：10．數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。11．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據讀取界面“MR”符號顯示。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，長按住“ ”或“ ”鍵以步進值為10選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，6為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，長按“MEM”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。八．電池說明儀表采用了12V 蓄電池供電，當電池電量減少時，當電壓降到10V時，電量符號“ ”顯示請及時充電電池。電壓低電時影響測量準確度。

<通遼>天正華意電氣設備有限公司 發電機定子絕緣電阻測試儀質量可靠
發電機定子絕緣電阻測試儀質量可靠 <通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀 保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，PI和DAR值通過下面的公式計算：

<通遼>天正華意電氣設備有限公司

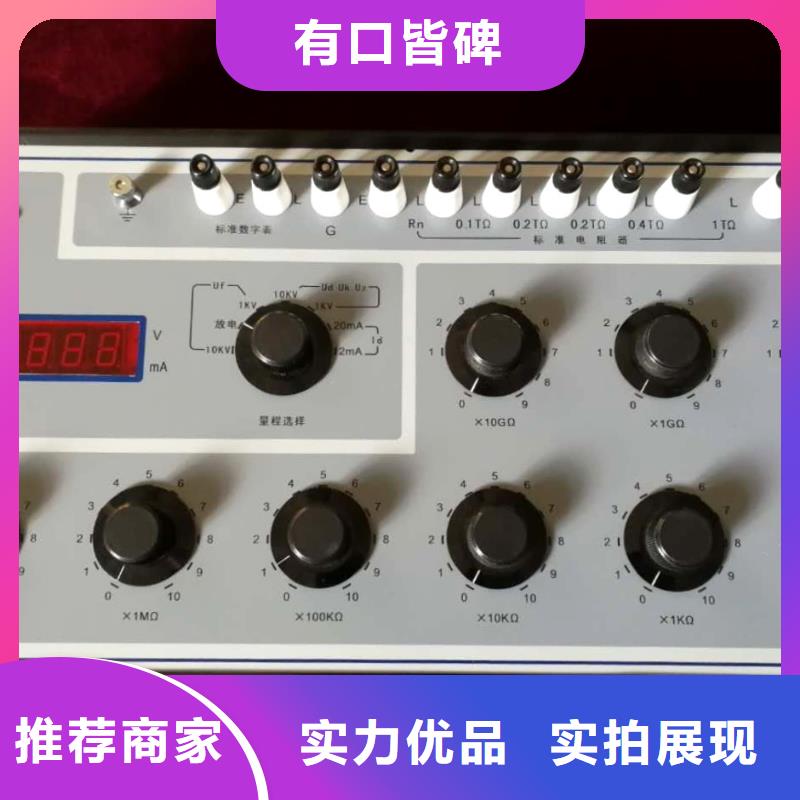

通遼絕緣電阻測試儀 在使用該檢定裝置之前，請仔細閱讀本說明書，按有關要求和注意事項操作使用，會給您的工作帶來方便。1.概述絕緣電阻兆歐表檢定裝置是參考JJG622—1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005—2005《電子式絕緣電阻表檢定規程》，并依據JJG1072—2011《直流高壓高阻檢定規程》之要求設計制造的新型兆歐表檢定裝置，其測試電壓可達5KV，電阻輸出達1TΩ，各項指標均符合檢定規程的要求。本裝置采用全金屬外殼，人體可接觸到的部件均與接地端可靠連接，保障了使用者的。作為新一代的兆歐表檢定裝置，本裝置實現的電阻范圍、穩定性、在國內同類產品中處于梯隊。2.技術指標2.1電阻輸出技術指標:步進盤檔位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步進盤位數 10 10 10 10 10 10 10 10 10準確度等級 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2額定電壓電流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值電阻：100G（準確度等級5級），4個200G（準確度等級5級）組成。2.1.2電阻輸出范圍：100Ω~1011.111111GΩ.2.2電壓測量技術指標見表2表2量程（V） 手動量程（四位半直讀顯示）測量范圍（V） 0~1999.9V~5000V允許誤差 ±（1％RD±2D）輸入電阻 10GΩ±10％電源 9V（6F22層疊電池一節）2.3使用系統溫度：（20±5）℃，濕度：≤60％RH2.4運輸、貯存條件環境溫度：（－25~50）℃，相對濕度：25℃時≤85％RH2.5儀器結構：采用十進制步進開關，半封閉式金屬機箱，端電壓測量范圍0~5KV，端鈕電阻由1個100GΩ和4個200GΩ組成，電阻總輸出102~1012Ω。2.6兆歐表檢定裝置末列指標，均符合《直流高壓高阻器規程》之要求。2.7體積、重量：515mm×285mm×175mm，8kg。

<通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀 故障排除及其它1、儀表現象與故障排除方法序號現原排除或修理方法1 工作電源指示燈不亮儀表內電池組電壓不足10V需要及時充電機殼帶電擊人儀表未接大地 一定要接地3 充電8小時以上，充電指示燈未變成綠色電池損壞取出電池，以新電池重新配組無高壓輸出多數屬于被測擊穿后不及時退出高壓使高壓推動的功率三極管過負荷燒壞更換功率三極管BU406和它的前置C2482三極管5輸出高壓很高，不能調節 多數屬于測量對象頻繁擊穿打火脈沖竄入造成運放損壞更換高壓發生電路板上的CA3140運放電阻顯示為-1不動或其它不動的數字 多數屬于同上原因造成更換電阻表頭的雙積分AD變換集成塊7電阻讀數搖擺不穩或超差多數屬于強干擾引起，例如附近有強放電，用戶外加的測量線搖擺不定或絕緣差采用參考電阻檢查2、儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。3、電池重新配組方法：當儀表內鎳氫電池有損壞或供電性能差需要重新配入時，重新配入的十個電池應經過電池容量檢測充放電器來檢測證明容量基本一致，然后每個電池需充滿才能安裝到兆歐表內。

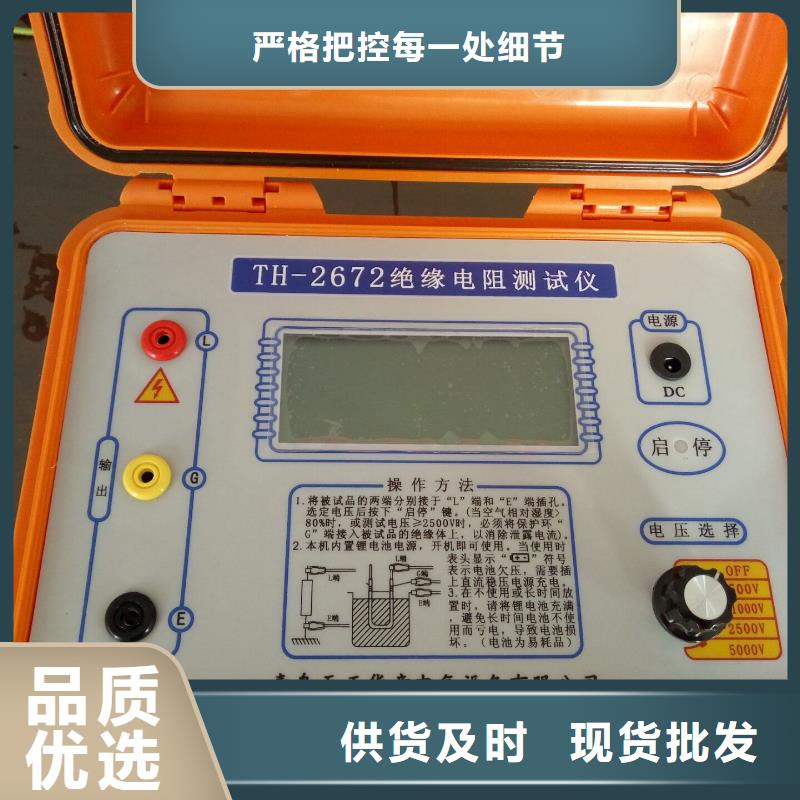

通遼絕緣電阻測試儀 外界干擾 高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響數字式絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，適應惡劣工作環境，是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。?額定絕緣測試電壓范圍100～2500V絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。
