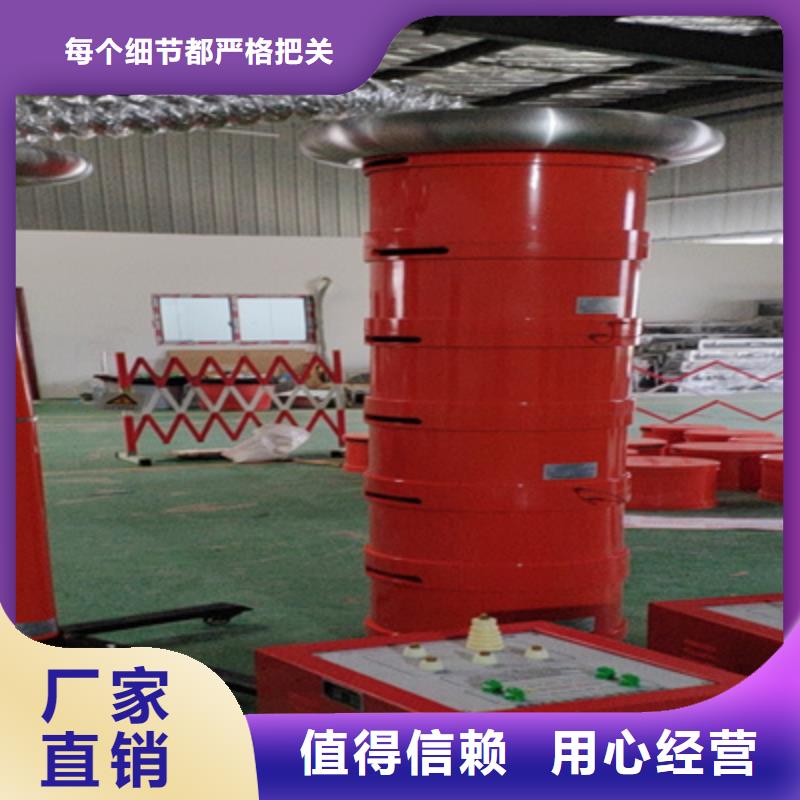

通遼變頻串聯諧振耐壓裝置激勵變壓器 JL-2.5kVA/1kV/0.2kV/0.4kV 1臺 配置特點：將高電壓、小電流、短時間與低電壓、大電流、長時間的試品試驗分開處理，配置不同抽頭勵磁變，以保證勵磁變壓器的利用率及重量輕。10kV電纜等電氣設備試驗時，使用1kV輸出端。7.2.1 技術參數額定容量 2.5kVA輸入電壓：0～400V輸出電壓：kV 工作頻率范圍 30～300Hz7.2.1.5 工作制：15min 外形尺寸和重量：360×280×360mm；30kg 7.2.1.7 適用范圍： 電氣主設備試驗及電纜試驗7.2.2 性能特點7.2.2.1 激勵變?yōu)楦墒浇Y(jié)構，無漏油之慮。7.2.2.2 高、低壓繞組及鐵芯間均設靜電屏蔽層，既是勵磁變壓器，又是隔離變壓器。7.2.2.3 內置過壓保護，防止擊穿反擊。7.3 高壓諧振電抗器 DK-22kVA/22kV 2臺7.3.1 技術參數7.3.1.1 額定工作電壓：2kV（有效值）7.3.1.2 額定工作電流1A（有效值）7.3.1.3 額定容量：22kVA7.3.1.4 額定電感量100H7.3.1.5工作頻率30～300Hz7.3.1.6 工作制 15min7.3.1.7 外形尺寸和重量： φ230×350mm；20kg/臺7.3.2 性能特點7.3.2.1 高壓諧振電抗器采用真空環氧整體澆注，外有憎水層，防潮性能好，絕緣耐熱等級F級，滿足干式電抗器規范要求。7.3.2.2 電抗器為便攜式，體積小，重量輕。7.3.2.3 電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強穩定性。

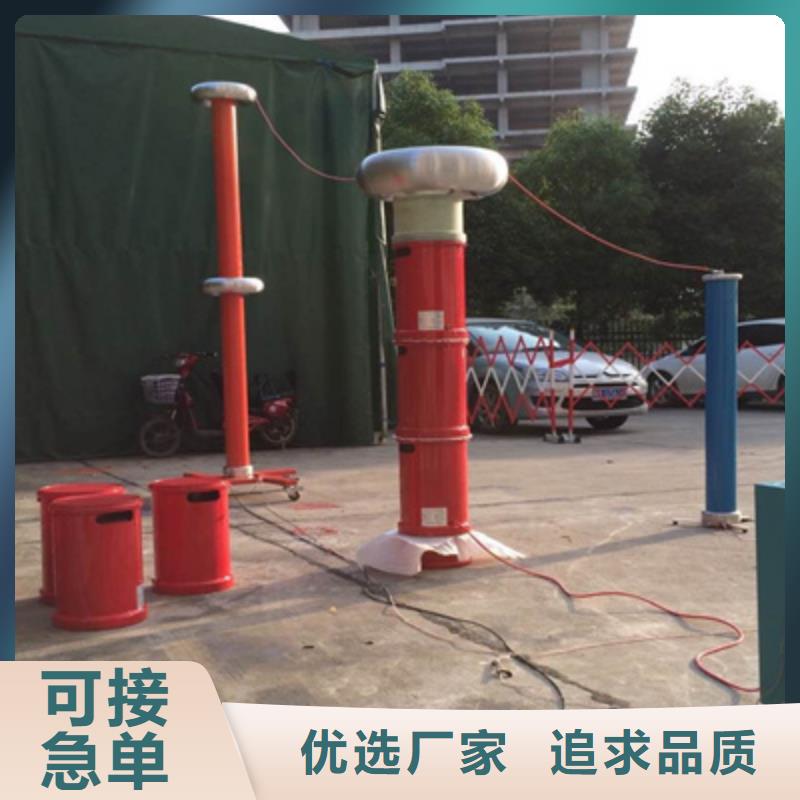

通遼變頻串聯諧振耐壓裝置產品概述:該裝置主要針對10/35/110kV電纜及110kV變壓器和母線、開關、等電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。串聯諧振在電力系統中應用的優點：1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。整個裝置單件重量很輕，便于現場使用裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

<通遼>天正華意電氣設備有限公司 調頻串并聯諧振成套試驗裝置批發廠家

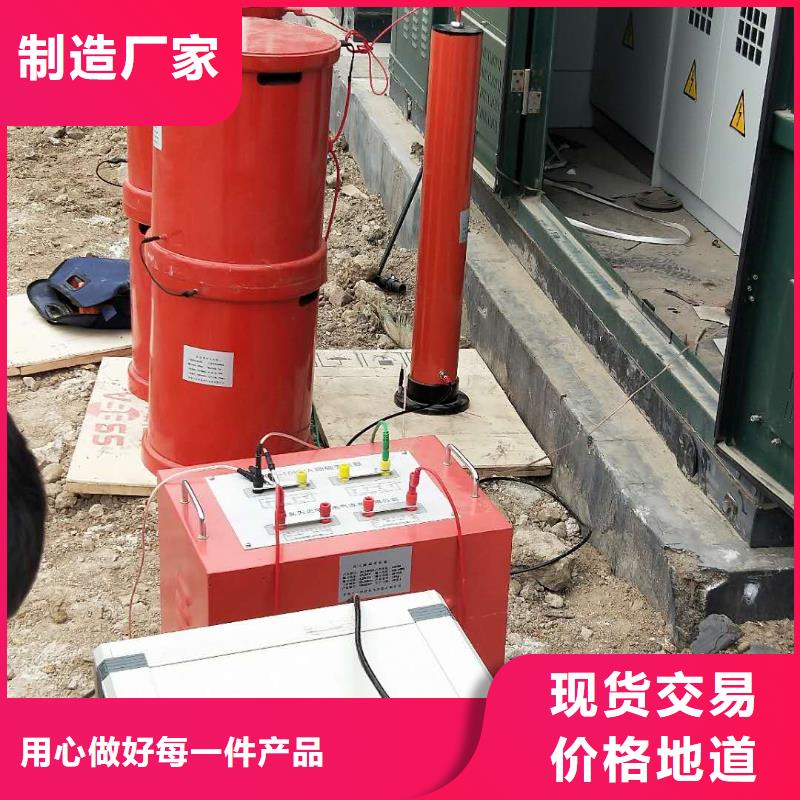

通遼變頻串聯諧振耐壓裝置 主要技術參數1.額定容量：135kVA2.額定電壓：27kV；54kV；108kV3.額定電流：5A；2.5A；1.25A4.測量精度：系統有效值1.5級5.工作頻率：30-300Hz6.裝置輸出波形：正弦波7.品質因素：裝置自身Q≥30(f＝45Hz)8.波形畸變率：輸出電壓波形畸變率≤1％9.輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘11.溫 升：額定負載下連續運行60min后溫升≤65K12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能13.環境溫度：－20℃-55℃14.相對濕度：≤90％RH15.海拔高度:≤3000米五、裝置容量驗證裝置容量定為135kVA，分四節電抗器，電抗器單節為33.75kVA/27kV/1.25A/100H， 驗證：1、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。使用四節電抗器并聯，L＝100/4＝25H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz試驗電流：I＝2πfCU試 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。使用兩節電抗器串聯（互感系數1.15）兩組并聯，L＝100×2×1.15/2＝115H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz試驗電流：I＝2πfCU試 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV試驗時間1min。使用四節電抗器串聯（互感系數1.25），L＝100×4×1.25＝500H， 試驗頻率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz試驗電流：I＝2πfCU試 ＝2π×50.33×0.02×10-6×68×103＝0.43A滿足實驗要求。

<通遼>天正華意電氣設備有限公司 調頻串并聯諧振成套試驗裝置批發廠家

通遼變頻串聯諧振耐壓裝置 主要功能及特征系列變頻串聯諧振耐壓試驗裝置，采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。2、整個裝置單件重量很輕，便于現場使用。3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。6、采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

調頻串并聯諧振成套試驗裝置批發廠家 <通遼>天正華意電氣設備有限公司

通遼變頻串聯諧振耐壓裝置主要部件的技術規范及性能變頻電源控制箱THBP2.5kVA/220V/380V 1臺7.1.1 技術參數 7.1.1.1 輸入工作電源： 單相220V或三相380V±10％，50Hz。輸出電壓和電流： 0～400V，電流7A。7.1.1.3 輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05％。額定輸出容量7kVA7.1.1.5 外形尺寸和重量：360×230×320mm；15kg性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

通遼變頻串聯諧振耐壓裝置裝置技術參數 性能特點 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

<通遼>天正華意電氣設備有限公司 調頻串并聯諧振成套試驗裝置批發廠家

通遼變頻串聯諧振耐壓裝置技術方案一、設備制造遵循的標準和行業標準電子測量?jī)x器要求二、被試品對象及試驗要求 1、滿足10KV電纜，400mm2，8KM的交流耐壓試驗；電容量≤3.37uF試驗頻率30-300Hz，試驗電壓≤22kV，試驗時間5min。2、滿足35KV電纜，400mm2，3KM的交流耐壓試驗；電容量≤0.6438uF試驗頻率30-300Hz，試驗電壓≤52kV，試驗時間60min。三、工作環境1.環境溫度：－100C –50 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤1000米；四、裝置主要技術參數及功能1.額定容量：432kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：54KV4.額定電流：8A5.工作頻率：30-300Hz；6.裝置輸出波形：正弦波7.波形畸變率：輸出電壓波形畸變率≤1％；8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；9.溫 升：額定負載下連續運行60min后溫升≤65K；10.品質因素：裝置自身Q≥30(f＝45Hz)；11.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；12. 測量精度：系統有效值1.5級；五、裝置容量確定1、滿足10KV電纜，400mm2，8KM的交流耐壓試驗；電容量≤3.37uF試驗頻率30-300Hz，試驗電壓≤22kV，試驗時間5min。試驗頻率：f＝35Hz試驗電流：I＝2πfCU試 ＝2 根據以上各項目試驗電壓、電流、頻率、電感量即設計8節電抗器，單節電抗器為54kVA/27kV/2A/55H驗證：1、滿足10KV電纜，400mm2，8KM的交流耐壓試驗；電容量≤3.37uF試驗頻率30-300Hz，試驗電壓≤22kV，試驗時間5min。使用電抗器8節并聯此時電感量為55/8＝6.87H試驗頻率試驗電壓≤52kV，試驗時間60min。使用電抗器2節串聯4組并聯此時電感量2＊55＊1.05/4＝28.88H試驗頻率裝置容量定為432kVA/54KV；設計8節電抗器，單節電抗器為54kVA/27kV/2A/55H使用電抗器串并聯能滿足上述被試品的試驗要求。

<通遼>天正華意電氣設備有限公司 調頻串并聯諧振成套試驗裝置批發廠家
調頻串并聯諧振成套試驗裝置批發廠家 <通遼>天正華意電氣設備有限公司

通遼變頻串聯諧振耐壓裝置主要部件的技術規范及性能變頻電源控制箱THBP2.5kVA/220V/380V 1臺7.1.1 技術參數 7.1.1.1 輸入工作電源： 單相220V或三相380V±10％，50Hz。輸出電壓和電流： 0～400V，電流7A。7.1.1.3 輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05％。額定輸出容量7kVA7.1.1.5 外形尺寸和重量：360×230×320mm；15kg性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

<通遼>天正華意電氣設備有限公司 調頻串并聯諧振成套試驗裝置批發廠家

通遼變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置設備應用（一）交聯乙烯電纜的交流耐壓1、10kV電纜 300mm2 長度不大于1.5km，試驗電壓為22kV，試驗頻率為30Hz～300Hz（1）電纜長度： 1.5km 截面積： 300mm2 對應的電容量為0.555μF 耐壓試驗值22kV⑵諧振頻率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被試電容量時的試驗電流：37×6.28×0.555×10-6×22×103＝2.8A。⑶選擇設備：5kW變頻控制源； 25kV/1A電抗器3臺并聯； 5kVA（1.2kV/3A）勵磁變； 75kV分壓器；試驗時使用關系表設備組合試品 電抗器25kVA/25kV三節 激勵變壓器輸出端選擇滿足10kV/300mm2電纜 (試驗電壓22kV試驗時間5min) 長度500m以下 使用電抗器一節 1.2kV長度500~1000m使用電抗器二節并聯1.2kV長1000~1500m 使用電抗器三節并聯1.2kV滿足100MVA/35kV以下變壓器 (試驗電壓68kV試驗時間1min)使用電抗器三節串聯2.4kV滿足10kV變電站系統 (試驗電壓42kV試驗時間1min) 使用電抗器二節串聯 2.4kV第四章　變頻電源詳細使用介紹觸摸屏變頻電源詳細使用說明1.設備基本說明1.1.電源：將單相220V或三相380V直接與變頻電源的“輸入”連接，當電源為380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。

<通遼>天正華意電氣設備有限公司

通遼變頻串聯諧振耐壓裝置主要部件的技術規范及性能7.1 變頻電源控制箱 性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

調頻串并聯諧振成套試驗裝置批發廠家

通遼變頻串聯諧振耐壓裝置?過壓保護電壓：設置試驗電壓的極限值，電壓超過時自動終止試驗，保護試驗設備和被試品。一般設置比試驗電壓高10％。?過流保護系數：設置變頻電源輸出電流的值，一般設置為。短時間也可設置150％，主要是用于保護變頻電源功率器件燒壞。?設置幫助：設置時一些提示幫助。?返回菜單：返回到主菜單，圖2。?選擇模式：當設置完試驗參數時，不需返回到主菜單選擇自動試驗和手動試驗，點擊“選擇模式”，即可選擇是自動試驗或手動試驗，如圖4。圖4通用操作步驟正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。1.自動試驗：進入圖2或圖4界面，點擊“自動試驗”，進入下圖5界面，點擊“開始試驗”，則自動進行調諧、升壓、計時、降壓。圖　5界面依次如下：調諧圖6為了更好地找到準確的諧振點，儀器在本功能下的調諧分為粗調和細調；兩步，均為自動進行，只有完成了調諧，才自動進入到下一界面；因?yàn)槭窃诘碗妷合碌恼{(diào)諧，所產生的高壓電壓不會對被試品有任何的損害，所以請耐心等待。即使在不利的情況下，自動調諧的時間也不會超過3分鐘！

<通遼>天正華意電氣設備有限公司
<通遼>天正華意電氣設備有限公司 調頻串并聯諧振成套試驗裝置批發廠家

通遼變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置（一）TH-指生產廠家代碼75指設備能輸出的額定容量，單位為kVA75指設備能輸出的電壓等級，單位為kV；（二）TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置技術指標額定輸出電壓： 0～75kV諧振電壓波型正弦波，波形畸變率＜1.0％被試品電流；1A試驗容量 75kVA輸出頻率：30～300Hz工作時間：滿功率輸出下，連續工作時間5min品質因素30～90輸入工作電源 單相220V或三相380V±5％，50Hz環境溫度－15℃～＋40℃相對濕度：＜90RH％，無凝露狀況海拔高度：＜3500m噪聲：≤50dB（三）設備遵循標準《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006《高壓諧振試驗裝置》DL/T 849.6—2004 《電抗器》 GB10229.88《電力設備性試驗規程》DL/T596-1996《耦合電容器和電容分壓器》 IEC358(1990)設備主要配置及技術參數說明

通遼變頻串聯諧振耐壓裝置裝置技術參數 性能特點 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

<通遼>天正華意電氣設備有限公司 調頻串并聯諧振成套試驗裝置批發廠家

通遼變頻串聯諧振耐壓裝置620kVA/270kV/52kV變頻串聯諧振試驗裝置一、被試品對象及試驗要求1. 10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。3. 110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。4. 110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz試驗電壓不超過160kV。5. 110kV變電站系統交流耐壓試驗，試驗頻率為30-300Hz試驗電壓不超過265kV。二、工作環境1.環境溫度：－150C –45 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3000米；三、裝置主要技術參數及功能1.額定容量：620kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：270 kV ；128kV；54kV；4.額定電流：2.3A 4.8A；11.5A；5.工作頻率：30-300Hz；6.波形畸變率：輸出電壓波形畸變率≤1％；7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；8.溫 升：額定負載下連續運行60min后溫升≤65K；9.品質因素：裝置自身Q≥30(f＝45Hz)；10.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；11.測量精度：系統有效值1.5級；
