通遼蓄電池充放電測試儀單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。5.3 產品操作說明產品操作測試界面開機進入主界面選擇工作模式：放電點擊放電測試圖標進入放電界面設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化。“”圖標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改充放電參數。“預放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長。“單節下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。“充電電流”填入被測電池組需要充電的電流，分別填入恒流階段，恒壓階段，浮充階段電流。“充電電壓” 填入被測電池組需要充電的電壓，分別填入恒流階段，恒壓階段，浮充階段電壓。“電流閾值”填入被測電池組恒壓階段，浮充階段下限電流。“充電容量”填入被測電池組充電預充總容量點擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。

<通遼>天正華意電氣設備有限公司

通遼蓄電池充放電測試儀蓄電池性能的檢測和失效預測，仍是一個很復雜的電化學測量難題。曾在電力、通信、金融、交通等行業中大量使用的固定式隔酸防爆鉛酸蓄電池，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態。然而，閥控式鉛酸蓄電池的密封、貧液式設計，使得我們很難掌握其狀況，隔酸防爆蓄電池的檢測維護手段已不再適用于閥控式蓄電池，這正是當前蓄電池運行管理的缺憾和難點。目前，常用的檢測方法為平時測量電池的端電壓和每年進行核對性放電容量測試。我們認為：1、蓄電池浮充狀態下的端電壓與容量無對應關系。我們知道，即使性能很差的蓄電池在浮充狀態下也可能測得合格的電壓。因此平時處于浮充狀態下的端電壓是不能真實反映蓄電池性能的。2、全容量放電測試仍為測試蓄電池組實際容量為準確有效的方法。我們知道，蓄電池組的容量等于該組蓄電池中性能差的那節蓄電池的容量。因此，對蓄電池組的檢測可轉變為對落后電池的檢測，找出落后電池并測得該電池的容量即可得到電池組的容量。對蓄電池組以規定的恒定電流進行放電，同時監測每一節蓄電池的電壓，當其中任何一節電池的電壓跌到終止電壓時，所放出的容量即為該蓄電池組的實際容量。該方法真實準確。同時我們知道蓄電池具有如下的放電曲線：從蓄電池的放電曲線，可以看出：1、相同的放電曲線反映了相同的電池性能。對同一廠家、相同配方和生產工藝的同規格蓄電池其特性曲線是一樣的（暫不考慮生產中的離散性）。

蓄電池組容量測試儀通遼

通遼蓄電池充放電測試儀儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種齊全，包括產品合格證、保修卡。貨物運輸送貨上門，包裝嚴密，做好防震防摔防潮措施。7.2、售后服務質保期為二年、終生維護。 7.3、培訓（雙方協商）供方對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。7.4、驗收標準和方式（雙方協商）對設備的驗收采取現場運行方式(或其他)進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。

<通遼>天正華意電氣設備有限公司 蓄電池組容量測試儀通遼

通遼蓄電池充放電測試儀內置多種放電模板：儀器內置多達6組（可擴展）測試模板供選擇，測試更便捷。也可自行對測試模板進行修改和調用。?數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。二、技術指標2.1 產品外觀尺寸型號TH-220V/200A蓄電池放電測試儀外形重量主機XXX(kg)尺寸(單位：mm)625x265x500mm(長x寬x高)2.2 產品技術性能電源輸入-交流交流220V，頻率范圍為40－60Hz。主機操作方式觸摸屏顯示屏7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600數據通訊RS485x1（默認不開放）內部數據存儲128MBit電壓測量精度±0.5％FS＋0.1V 電流測量精度±1％FS＋0.1A 組電壓顯示精度0.1V組電流顯示精度0.1A放電電流控制精度±1％FS放電電壓范圍176-245Vdc放電電流范圍0-200A主機保護過溫、過流、電流失控觸發停機保護停機執行機構直流空氣斷路反接保護支持異常保護電源線掉電、主電纜掉電過溫保護電阻箱過溫85℃；散熱器過溫100℃報警提示液晶顯示＋蜂鳴器。測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組兩端。

通遼蓄電池充放電測試儀（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示: 5.2.2 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。5.2.3 單體模塊連接步驟：步：確定整個電池組需要使用單體模塊數量。?模塊數量＝整個電池組節數/一個單體模塊所能監測節數，未整除的，模塊數量需要加1.?舉例：如電池組電池節數節，配置的單體模塊所能監測6節，110/6＝18.33個，未整除，所以需要使用的模塊數量＝19個。第二步：連接單體模塊與電池的連線。（單體模塊從1號模塊開始）?單體模塊與單體電池連接，請用戶按照對應的電池編號進行采集連接！先采集線與電池的連接，后給模塊供電。?電壓采集線與電池接線順序為：以電池組正極為接線起始端，從電池組正極開始按照“紅、綠01、綠02......綠05、綠06、綠07、黑”依次接線。使用多個單體模塊時，按單體模塊編號，從前到后，單體模塊所有采集線全部連接上，一個模塊多余的采集線，不用連接，也可一起短接到電池負極（供電電源：壓差±8V以上）。6節及以上電池模塊接線圖電池不足6節模塊接線圖注意：模塊從電池取電，小可監測電池數據1-6節，取電線為紅色線和黑色線，建議模塊取電范圍12-24V供電為，接線過程中不可接錯和接反，否則有可能燒壞模塊。?

蓄電池組容量測試儀通遼

通遼蓄電池充放電測試儀基本工作原理2.1蓄電池測量原理由于蓄電池電化學反應的復雜性，以及各種材料、結構、制造工藝及使用環境的不同，致使不同廠家蓄電池的特性存在較大差異，即使同一廠家生產的蓄電池其單體特性也會有一定的離散性。迄今為止，世界上尚沒有一種簡單有效的方法能夠對電池性能進行快速準確的判定。蓄電池性能的檢測和失效預測，仍是一個很復雜的電化學測量難題。曾在電力、通信、金融、交通等行業中大量使用的固定式隔酸防爆鉛酸蓄電池，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態。然而，閥控式鉛酸蓄電池的密封、貧液式設計，使得我們很難掌握其狀況，隔酸防爆蓄電池的檢測維護手段已不再適用于閥控式蓄電池，這正是當前蓄電池運行管理的缺憾和難點。目前，常用的檢測方法為平時測量電池的端電壓和每年進行核對性放電容量測試。我們認為：1、蓄電池浮充狀態下的端電壓與容量無對應關系。我們知道，即使性能很差的蓄電池在浮充狀態下也可能測得合格的電壓。因此平時處于浮充狀態下的端電壓是不能真實反映蓄電池性能的。2、全容量放電測試仍為測試蓄電池組實際容量為準確有效的方法。我們知道，蓄電池組的容量等于該組蓄電池中性能差的那節蓄電池的容量。因此，對蓄電池組的檢測可轉變為對落后電池的檢測，找出落后電池并測得該電池的容量即可得到電池組的容量。對蓄電池組以規定的恒定電流進行放電，同時監測每一節蓄電池的電壓，當其中任何一節電池的電壓跌到終止電壓時，所放出的容量即為該蓄電池組的實際容量。該方法真實準確。同時我們知道蓄電池具有如下的放電曲線：

<通遼>天正華意電氣設備有限公司

通遼蓄電池充放電測試儀 保修期內出現下列情況之一時，維修應收成本費：1）用戶使用或搬運過程中因撞擊而造成的故障或損壞。2）用戶未妥善保存，導致儀器滲水、受潮、撞擊或引火等。3）用戶自行或委托其它單位維修而引起的故障或損壞。4）用戶因接線錯誤導致設備故障或損壞。5）如出現不可抗力（如火災、水災、天災等）而引起的故障或損壞。6）不按本使用說明書要求隨意連接其它設備而引起的故障或損壞。7）無產品保修卡且又無法確認該儀器處于保修期內的故障產品。七、注意事項及維護?測試儀應放置在通風良好、無腐蝕、無強電磁場干擾的環境下運行，主機箱前后端通風孔不得堵塞，保證通風良好！?測試儀正常工作時不得帶電插拔連接端子，否則造成測試儀損壞！?測試儀在放電過程中若交流電突然斷電，風扇將繼續工作進行散熱，此時請勿關閉放電開關，約1分鐘后再關閉放電開關。?請用戶嚴格按照本說明書操作，嚴禁帶電操作或野蠻操作。?產品搬移過程中應避免磕碰或嚴重撞擊。?產品貯存中應注意防潮、防火。?本說明書中圖示及說明可能與實物有細微差別，請以實物為準。?機內有高壓，非本公司維修軟件或授權維修人員不得擅自維修。?

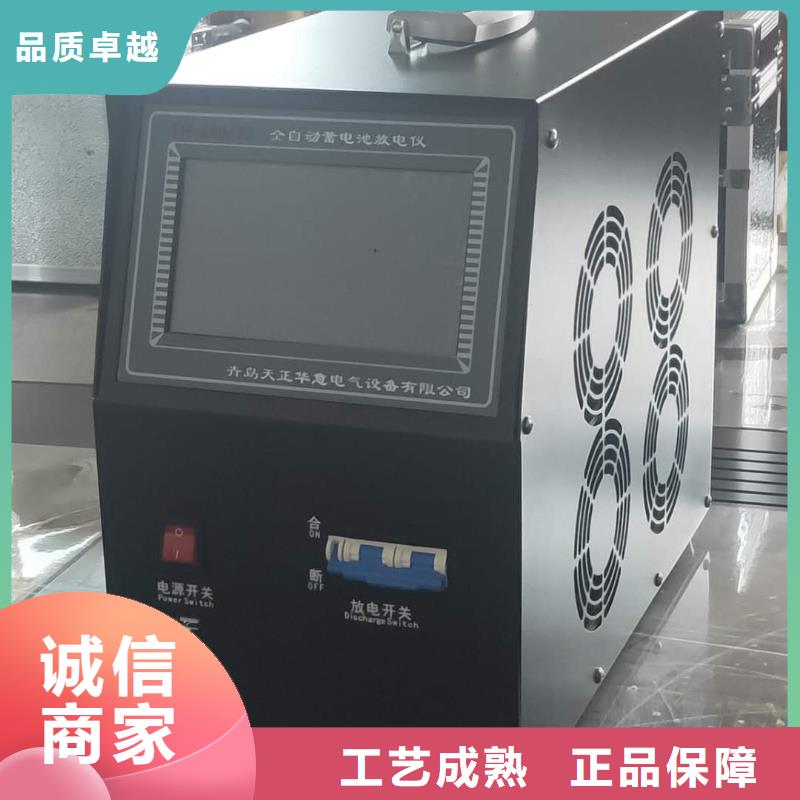

通遼蓄電池充放電測試儀蓄電池放電測試儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計，蓄電池放電測試儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更。特別適合于蓄電池的驗收、核對性放電試驗及定期深度放電場合使用。蓄電池放電測試儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。二、主要功能?具有DC480V電壓放電功能：DC480V電壓設計，單機即可滿足DC480V電壓等級的電池組放電測試。?具有蓄電池組恒流放電功能：恒流放電電流連續可調，測量蓄電池組容量。?具備多項警報提示功能：測試電流超過或低于設定值，電壓高于或低于設定值，極性接反、溫度過高、短路過流、風扇故障等。儀表能自動報警并停止放電。?具有放電過程中暫停及參數修改功能：在放電過程中可以人為暫停放電、修改放電設置參數（下限電壓、放電電流、放電時間等），不需要終止試驗即可繼續放電。不同于傳統放電儀需要終止放電后重新啟動放電試驗。?具有遠端控制放電功能：PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行PC機端控制放電。

蓄電池組容量測試儀通遼

通遼蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池數據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。

---
