通遼蓄電池充放電測試儀接線順序接反了，按從0號到6，應從正極開始3模塊指示燈不亮模塊紅黑夾子小需要取電8V以上。4模塊指示燈慢閃，單體接收不到數據充放電儀上的模塊數量填寫錯誤、模塊地址超過范圍。5連接放電電纜時，蜂鳴器鳴叫放電電纜正負接反6放電電流正常，電壓不下降蓄電池組沒有脫離系統7放電時電流不受控制請確認內外部電流傳感器選擇正確8放電電流故障空氣斷路器未合上、放電電終版未接或電池容量太小，放電電流不足9過溫故障確認放電儀的擺放，注意通風及熱量流向10上電后，合上空開就有電流可能放電電路燒壞，需要返廠。11數據存不進去機器重啟，不要在放電過程中進行內部存儲和外部存儲的切換操作聲明本公司將適時對測試儀進行技術性能的改進和完善。同時，本說明書隨著產品的升級改進，局部可能會有所變動。如有變更，恕不另行通知。單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<通遼>天正華意電氣設備有限公司

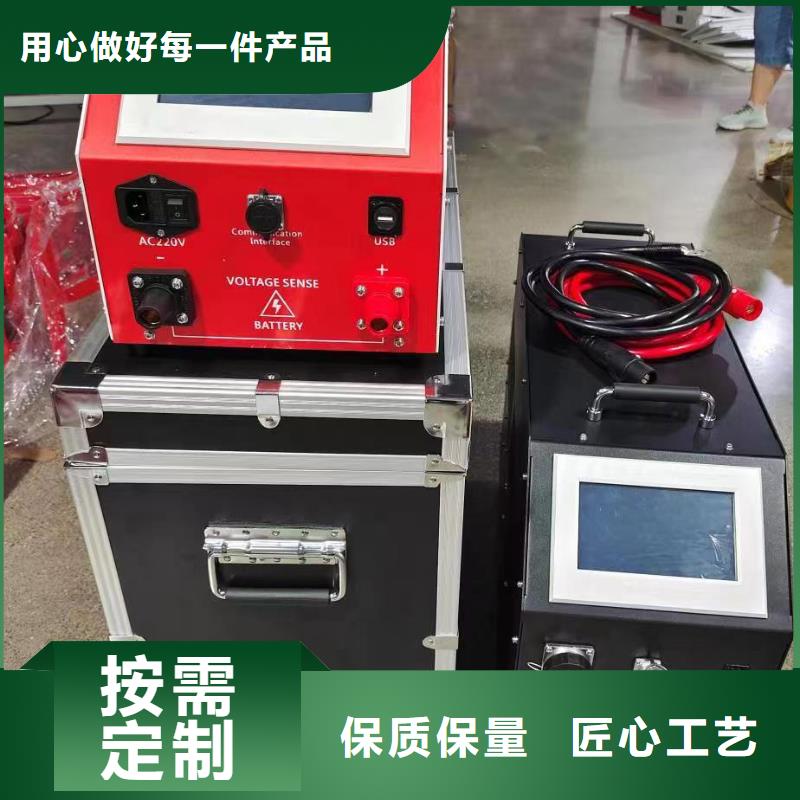

通遼蓄電池充放電測試儀：主機接入AC220V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手外部通訊擴展接口7英寸觸摸式液晶屏USB數據接口交流輸入接口＋設備電源開關電池正極接入口 電池負極接入口 移動萬向輪3.2.2 操作顯示屏四、功能概述1.具備放電容量測試功能；2.具備放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相交流220V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。

通遼供應蓄電池放電測試儀:的廠家

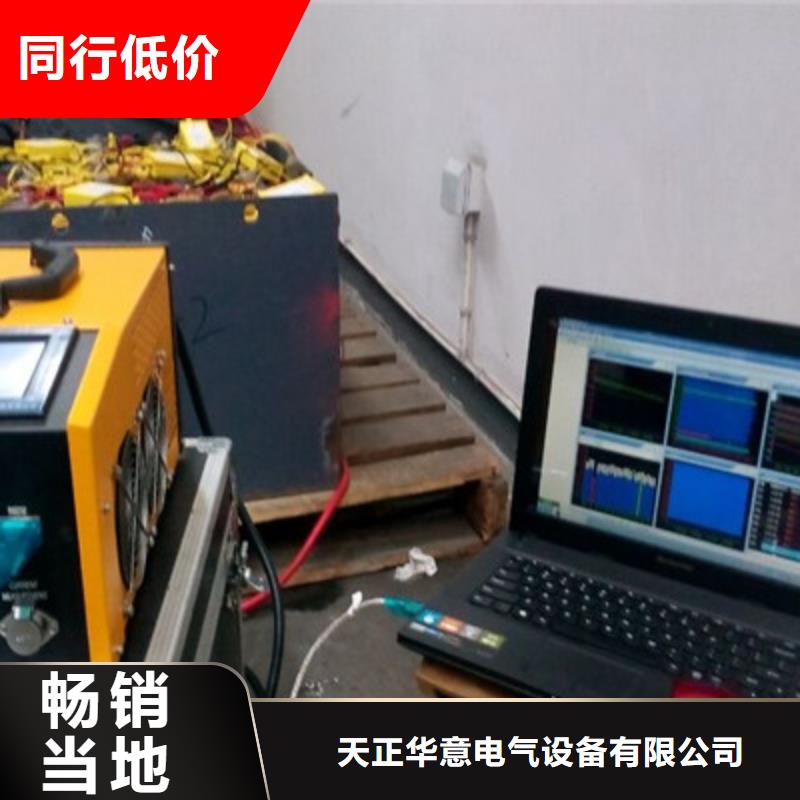

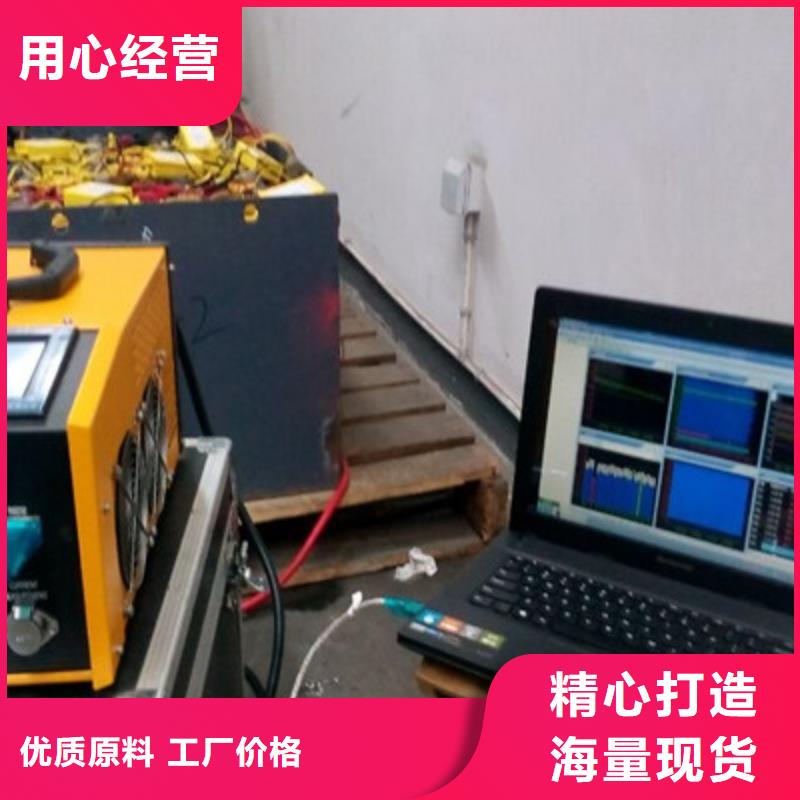

通遼蓄電池充放電測試儀在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的能源供給者。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當?shù)葐栴}導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。本儀器有非常友好的人機界面不僅可以在菜單的提示下完成各種設置和數據查詢而且放電的過程數據均保存在設備的內存中通過數據接口可以轉存到U盤并通過上位機的專用軟件對數據進行分析生成需要的曲線和報表。本儀器有完善的保護功能不僅有聲、光告警而且還有明確的界面提示。

通遼蓄電池充放電測試儀內置多種放電模板：儀器內置多達6組（可擴展）測試模板供選擇，測試更便捷。也可自行對測試模板進行修改和調用。?數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。二、技術指標2.1 產品外觀尺寸型號TH-220V/200A蓄電池放電測試儀外形重量主機XXX(kg)尺寸(單位：mm)625x265x500mm(長x寬x高)2.2 產品技術性能電源輸入-交流交流220V，頻率范圍為40－60Hz。主機操作方式觸摸屏顯示屏7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600數據通訊RS485x1（默認不開放）內部數據存儲128MBit電壓測量精度±0.5％FS＋0.1V 電流測量精度±1％FS＋0.1A 組電壓顯示精度0.1V組電流顯示精度0.1A放電電流控制精度±1％FS放電電壓范圍176-245Vdc放電電流范圍0-200A主機保護過溫、過流、電流失控觸發停機保護停機執行機構直流空氣斷路反接保護支持異常保護電源線掉電、主電纜掉電過溫保護電阻箱過溫85℃；散熱器過溫100℃報警提示液晶顯示＋蜂鳴器。測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組兩端。

<通遼>天正華意電氣設備有限公司 通遼供應蓄電池放電測試儀:的廠家

通遼蓄電池充放電測試儀維護工作普遍面臨的問題：維護人員越來越精減，維護工作量越來越大。產品的設計理念就是：幫助用戶----降低維護工作量，降低維護工作強度，提高維護測試效率。該產品集蓄電池恒流放電，單體監測，容量快速分析，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的助手。蓄電池組充放電一體機＝蓄電池組恒流放電＋單體電池電壓監測＋快速剩余容量分析＋蓄電池組智能充電.二、主要功能及特點智能三階段充電；1、 充電功能：a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點；b. 用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息；在充電過程中可重新修改充電參數；c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作；

<通遼>天正華意電氣設備有限公司 通遼供應蓄電池放電測試儀:的廠家

通遼蓄電池充放電測試儀 保修期內出現下列情況之一時，維修應收成本費：1）用戶使用或搬運過程中因撞擊而造成的故障或損壞。2）用戶未妥善保存，導致儀器滲水、受潮、撞擊或引火等。3）用戶自行或委托其它單位維修而引起的故障或損壞。4）用戶因接線錯誤導致設備故障或損壞。5）如出現不可抗力（如火災、水災、天災等）而引起的故障或損壞。6）不按本使用說明書要求隨意連接其它設備而引起的故障或損壞。7）無產品保修卡且又無法確認該儀器處于保修期內的故障產品。七、注意事項及維護?測試儀應放置在通風良好、無腐蝕、無強電磁場干擾的環境下運行，主機箱前后端通風孔不得堵塞，保證通風良好！?測試儀正常工作時不得帶電插拔連接端子，否則造成測試儀損壞！?測試儀在放電過程中若交流電突然斷電，風扇將繼續工作進行散熱，此時請勿關閉放電開關，約1分鐘后再關閉放電開關。?請用戶嚴格按照本說明書操作，嚴禁帶電操作或野蠻操作。?產品搬移過程中應避免磕碰或嚴重撞擊。?產品貯存中應注意防潮、防火。?本說明書中圖示及說明可能與實物有細微差別，請以實物為準。?機內有高壓，非本公司維修軟件或授權維修人員不得擅自維修。?

<通遼>天正華意電氣設備有限公司 通遼供應蓄電池放電測試儀:的廠家

通遼蓄電池充放電測試儀整組低限：在放電過程中如果整組電壓低于該設定值，系統將停機，并報整組電壓低狀態。放電電流：恒電流放電時，放電電流的設定值。放電功率：恒功率放電時，放電功率的設定值。單體電壓：點擊該按鈕過切換到單體電壓顯示界面，在單體電壓顯示界面上按右下角的“返回”按鈕，將再次退回到本頁面。暫 停：放電過程中，按下此按鈕后，放電過程會暫停，數據也會停止記錄。再次按下此鍵，又會恢復到放電過程中。開 始此按鍵是啟、停、復位三鍵合一功能鍵，并可實時提示操作。例如：當產生報警時，此按鍵會變?yōu)椋骸皬?fù)位”，當處于停止時，此按鍵會顯示為“開始”，當處于運行時，會顯示為“結束”。本設備放電功能具有“恒電流”和“恒功率”兩種放電模式選擇，分別介紹如下：5.2.1 恒電流放電界面注意：當更改放電模式為“恒電流”時，則放電參數設置顯示為“放電電流/A”。5.2.2 恒功率放電界面注意：當更改放電模式為“恒功率”時

<通遼>天正華意電氣設備有限公司

通遼蓄電池充放電測試儀額定容量/AH：請按實際測試蓄電池額定整組電壓選擇該參數值。整組電壓：請選擇實際所測蓄電池組的額定電壓選項。該選有：“12V”、“24V”、“36V”、“48V”、“72V”、“110V”、“220V”、“240V”、“380V”、“480V”、“600V”這幾個選項。請勿選錯該選項，因為在充/放電界面的波形圖表的值會由它決定！單體電壓：請選擇實際所測蓄電池組的額定電壓選項。該選有：“2V”、“4V”、“6V”、“12V”這幾個選項。電流傳感器：可選擇為“內部電流傳感器”和“外部電流傳感器”，當使用在線式放電功能時，這里必須選擇為“外部電流傳感器”。否則為“內部電流傳感器”，請勿選錯！允許單體故障數：在充/放電測試過程中，如果單體電壓低于“小單體電壓”值的數量大于該值，則放電儀自動停止放電，并報“單體電壓低”故障。修改好相應的模版參數后，點擊按鈕，再次回到模版選擇界面，這時再點擊按鈕，即可進入到相應的測試界面。5.2 放電操作進行放電測試開始前，請先按實際工作條件的電池參數，填入正確的參數和報警終止測試值，以便系統能根據您的輸入?yún)?shù)進行合適的判斷。放電容量：在放電過程中如果已放容量大于該設定值，系統將停止放電，并報告放電容量完成。放電時長：在放電過程中如果已放時長大于該設定值，系統將停止放電，并報告放電時長完成。單體低限：如果在測試模版中的“允許單體故障數”設為1時，在放電過程中如果小單體電壓低于該設定值，系統將停機，并報單體電壓低狀態。如果在測試模版中的“允許單體故障數”大于1時，比如為5，則低于該值單體電壓的數據大于等于該值時，設備將自動停止，并報告單體電壓低狀態。

通遼供應蓄電池放電測試儀:的廠家

通遼蓄電池充放電測試儀單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。5.3 產品操作說明產品操作測試界面開機進入主界面選擇工作模式：放電點擊放電測試圖標進入放電界面設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化。“”圖標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改充放電參數。“預放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長。“單節下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。“充電電流”填入被測電池組需要充電的電流，分別填入恒流階段，恒壓階段，浮充階段電流。“充電電壓” 填入被測電池組需要充電的電壓，分別填入恒流階段，恒壓階段，浮充階段電壓。“電流閾值”填入被測電池組恒壓階段，浮充階段下限電流。“充電容量”填入被測電池組充電預充總?cè)萘奎c擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。

通遼供應蓄電池放電測試儀:的廠家

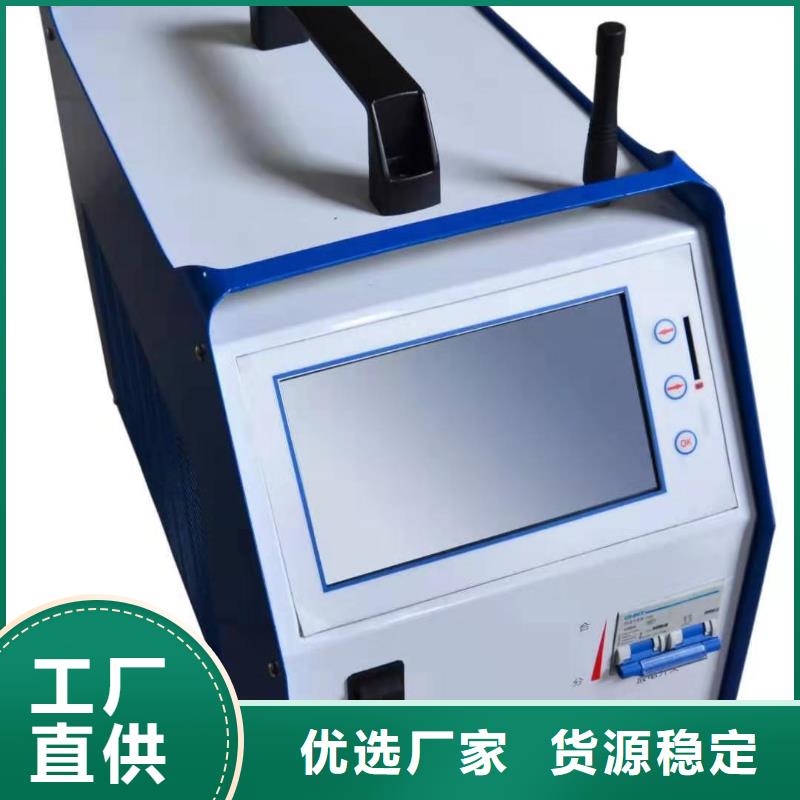

通遼蓄電池充放電測試儀產品特點?7寸彩色觸摸液晶顯示器，中英文雙語言顯示，適合國內外客戶使用。?主機具備USB接口，可用U盤讀取存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。?本機具有2G超大容量內部數據存儲空間，解決了外出試驗時忘帶U盤的煩惱。?采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更，，不會有一般放電電阻的紅熱危險現象。?內部控制器采用雙CPU協同工作，限度地保證測試的，可靠及準確性。當其中一個CPU故障時，另一個CPU會發出報警，并執行關機程序。?本機內部記憶裝置采用FLASH ROM設計，測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。?帶中文后臺分析軟件，可自動將測量數據導成WORD格式，方便基層工程師制作測試報告和對歷史數據管理進行有效管理。?外觀設計：采用單手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。?具有快速連接功能，操作使用簡單。產品拓展?可選在線補償式放電功能：在線放電時，主機顯示電流＝電池組放電電流＝主機內部假負載電流＋實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電。五、設備組成5.1 工作示意圖5.2設備主要部件圖示鋁合金包裝箱 主機 接地線電壓監測線 放電電纜（紅） 放電電纜（黑）5.3設備數量序號 品名 數量 備注1 蓄電池放電測試儀
