產品參數 | |
---|---|
產品價格 | 888/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 00.5 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | 158 |
可售賣地 | 全國 |
產品重量 | 8 |
產品顏色 | 白 |
質保時間 | 3年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 45 |
工作溫度 | 45 |
范圍 | 線路異物器供應范圍覆蓋內蒙古、呼和浩特市、包頭市、烏海市、赤峰市、通遼市、鄂爾多斯市、呼倫貝爾市、烏蘭察布市、興安市、錫林郭勒市、阿拉善市等區域。 |

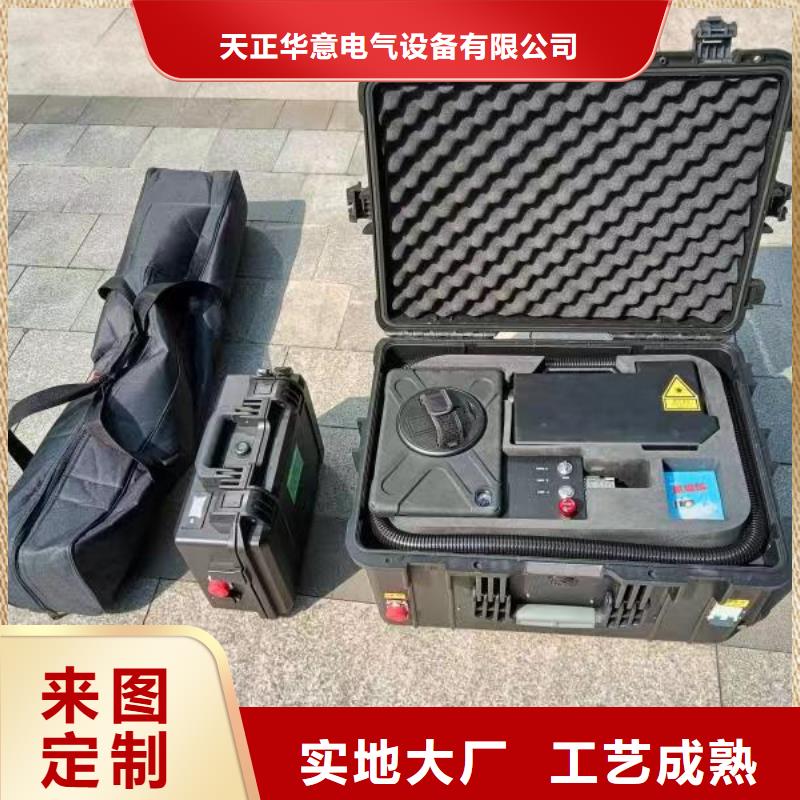

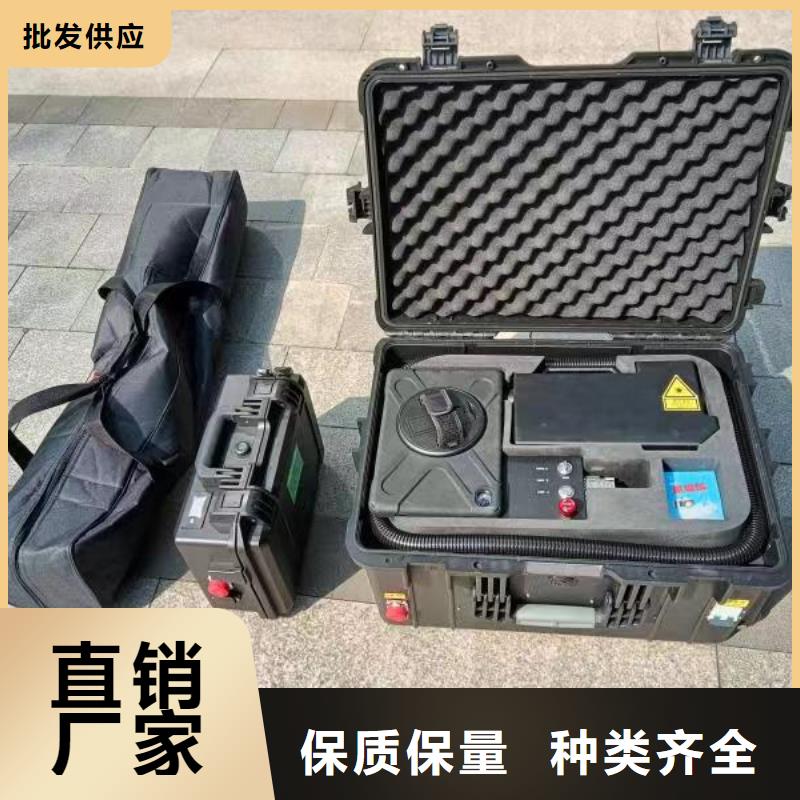

烏海清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住,遵循“先合上好上的(一般為側面卡扣)”的原則。③電源航插的使用請對準卡槽并旋緊,在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖,請順著光纖的方向按此示意圖排布,嚴禁強行折彎光纖?、谧詣踊o助瞄準手柄,以下簡稱“控制手柄”,擺放時屏幕上方嚴禁有異物遮擋,下方網線口禁止擠壓,以防屏幕受損以及控制線路失靈!1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接,注意有無螺絲松動,保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動,在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟:手拎螺母拎松,按下限位按鈕,將快裝板插入卡槽并完全推入,松開限位按鈕,拎緊手拎螺母拆卸步驟:松開手拎螺母,按下限位按鈕,將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊,嚴禁拖拽,此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好,確認無誤后再通電。3.產品操作指南 步:連接電源線,并打開空氣開關;第二步:選擇激光器的控制方式,切換開關為OFF表示此時激光器進入內控模式,此時連接RS232端口與電腦,詳見《激光器使用手冊》;以下操作為切換開關為ON使用外控,來進行除異物操作。第三步:打開緊急停止開關,打開激光器電源,此時ALARM、POWER燈變綠為激光器正常狀態,ACTIVE燈為激光出射指示燈,紅色表示沒有出激光的狀態。第四步:根據不同距離與實際需求效果來調節“功率調節”按鈕,往右增大,往左變小,參考刻度盤9.9對應滿功率輸出。第五步:十字線中心對準目標物,按下出光按鈕,ACTIVE變綠則激光發射,再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈,如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕,箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速,開機默認9檔快轉速,調節時先按“2”再按“數字”(數字1-9對應慢-快),在“云臺控制顯示屏上”顯示“x5”表示第五檔速度,以此類推。
烏海清障儀信息在使用該產品之前,請先閱讀和了解這份用戶手冊并熟悉我們為您提供的信息。這份用戶手冊提供了重要的產品操作,以及其他信息給您以及所有將來的用戶作參考。為了確保操作和產品的 性能,請遵循以下注意和警告事項以及該手冊的其他信息去操作?!癖鞠盗忻}沖光纖激光器是IV級的激光產品。該系列激光器在1080nm或1080nm附近波長范圍內發出不小于300W的激光輻射。避免眼睛和皮膚接觸到光輸出端直接發出或散射出來的輻射?!袂形鹬苯佑^看輸出頭。●此激光器發射光為不可見光,使用時切勿把激光輸出頭朝向有人的地方?!裾埐灰蜷_機器,因為沒有可供用戶使用的產品零件或配件。所有保養或維修必須返回本公司內進行。激光器分級:本系列激光器屬于IV級激光:激光直接照射一定會對眼睛造成不可修復的傷害,也會造成皮膚灼傷和燒壞物品,某些情況下激光的反射光及散射光也會造成眼睛損害和皮膚灼傷。
線路異物器烏海烏海清障儀作業方案危害導線的樹木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的動物(如蛇類)、熱氣球等的;另外,導線融冰、飛行器擊落、?;芬鹊取?套管理系統:機器W操作員、員雙授權啟動機制,工作記錄追溯軟件(選配)2套瞄準系統:光學瞄準系統,實現視頻指示和瞄準指示功能可見激光同軸指示,實現夜間作業5套操作控制:電源(220kV)鑰匙控制設備急??刂萍す馍渚€控制(12V): I級控制【員】II級雙控【操作員】功率調節控制6 350W 500W釆用48V直流供電輕便1000W需要電源或發電機供電公司激光產品發展沿革業優勢躍巨離非接觸式作業,無需停電、不登高、基本不受天氣及光線影響,晝夜均可 ?Mk對突發危害可應急處置。作業對危害導線 木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的云(如蛇類)、熱氣球等的; 另外,導線融冰、飛行器擊落、?;芬鹊?。作業效果、、經濟
烏海清障儀1:同軸瞄準鏡頭連接云臺電源線2:同軸瞄準鏡頭連接云臺數據線3:光纖護套4:同軸瞄準鏡頭5:綠激光指示器6:鑰匙開關7:警示蜂鳴器8:急停開關9:綠激光指示器開關10:天線注意點:①當心光纖,請順著光纖的方向按此示意圖排布,嚴禁強行折彎光纖?、谧詣踊o助瞄準手柄,以下簡稱“控制手柄”,擺放時屏幕上方嚴禁有異物遮擋,下方網線口禁止擠壓,以防屏幕受損以及控制線路失靈!2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟:手拎螺母拎松,按下限位按鈕,將快裝板插入卡槽并完全推入,松開限位按鈕,拎緊手拎螺母拆卸步驟:松開手拎螺母,按下限位按鈕,將同軸鏡頭取出即可。產品操作指南步:按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步:將激光器箱體側面的航插與電池側面航插接好(此線兩頭互通對應接好);第三步:打開電池側面船型開關,此時設備上電,控制手柄正常工作,先瞄準所需的異物。第四步:旋開⑤急停按鈕(彈出為打開狀態按下為關閉狀態);旋開⑥鑰匙開關至“on”上;1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光
線路異物器烏海烏海清障儀外觀和結構要求(1)本產品的外形尺寸及零部件尺寸應符合設計圖紙要求。(2)本產品整機表面應清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。(3)本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。(4)產品標志:測試儀上應有銘牌,銘牌上應有下列標志:1)廠名,廠址;2)產品的名稱,型號;3)制造日期;4)出廠編號。2.2.4驗收及技術培訓(1)交貨后供方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。(2)賣方應負責對買方進行現場培訓,并提供相應的培訓資料。(3)設備交付時應提供以下資料:1)出廠檢驗報告2)產品使用說明書;3)電氣原理圖4)產品合格證;5)裝箱清單;2.2.5技術服務*(2)設備終身維修。(3)系統軟件終身免費升級。(4)賣方對售后服務的需求必須在24小時答復,在48小時內提供現場技術支持或保證無償提供備機。如產品三個月內仍達不到現場的技術指標要求,須無條件更換新機或無條件退貨。2.2.6技術參數*投標人應認真逐項填寫技術參數響應表中投標人保證值,不能空格,也不能以“響應”兩字代替,不允許改動招標人要求值。如有差異,請填寫技術偏差表?!巴稑巳吮WC值”應與型式試驗報告相符。
烏海清障儀作業方案危害導線的樹木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的動物(如蛇類)、熱氣球等的;另外,導線融冰、飛行器擊落、危化品引爆等等。1套管理系統:機器W操作員、員雙授權啟動機制,工作記錄追溯軟件(選配)2套瞄準系統:光學瞄準系統,實現視頻指示和瞄準指示功能可見激光同軸指示,實現夜間作業5套操作控制:電源(220kV)鑰匙控制設備急停控制激光射線控制(12V): I級控制【員】II級雙控【操作員】功率調節控制6 350W 500W釆用48V直流供電輕便1000W需要電源或發電機供電公司激光產品發展沿革業優勢躍巨離非接觸式作業,無需停電、不登高、基本不受天氣及光線影響,晝夜均可 ?Mk對突發危害可應急處置。作業對危害導線 木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的云(如蛇類)、熱氣球等的; 另外,導線融冰、飛行器擊落、?;芬鹊取W鳂I效果、、經濟
線路異物器烏海烏海清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住,遵循“先合上好上的(一般為側面卡扣)”的原則。③電源航插的使用請對準卡槽并旋緊,在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖,請順著光纖的方向按此示意圖排布,嚴禁強行折彎光纖?、谧詣踊o助瞄準手柄,以下簡稱“控制手柄”,擺放時屏幕上方嚴禁有異物遮擋,下方網線口禁止擠壓,以防屏幕受損以及控制線路失靈!1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接,注意有無螺絲松動,保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動,在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟:手拎螺母拎松,按下限位按鈕,將快裝板插入卡槽并完全推入,松開限位按鈕,拎緊手拎螺母拆卸步驟:松開手拎螺母,按下限位按鈕,將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊,嚴禁拖拽,此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好,確認無誤后再通電。3.產品操作指南 步:連接電源線,并打開空氣開關;第二步:選擇激光器的控制方式,切換開關為OFF表示此時激光器進入內控模式,此時連接RS232端口與電腦,詳見《激光器使用手冊》;以下操作為切換開關為ON使用外控,來進行除異物操作。第三步:打開緊急停止開關,打開激光器電源,此時ALARM、POWER燈變綠為激光器正常狀態,ACTIVE燈為激光出射指示燈,紅色表示沒有出激光的狀態。第四步:根據不同距離與實際需求效果來調節“功率調節”按鈕,往右增大,往左變小,參考刻度盤9.9對應滿功率輸出。第五步:十字線中心對準目標物,按下出光按鈕,ACTIVE變綠則激光發射,再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈,如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕,箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速,開機默認9檔快轉速,調節時先按“2”再按“數字”(數字1-9對應慢-快),在“云臺控制顯示屏上”顯示“x5”表示第五檔速度,以此類推。

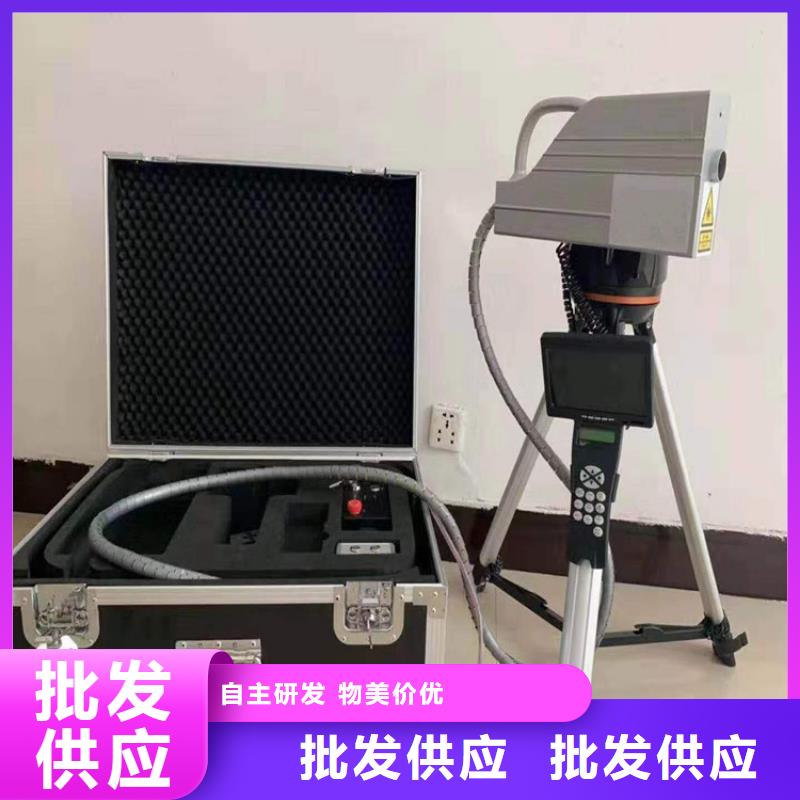

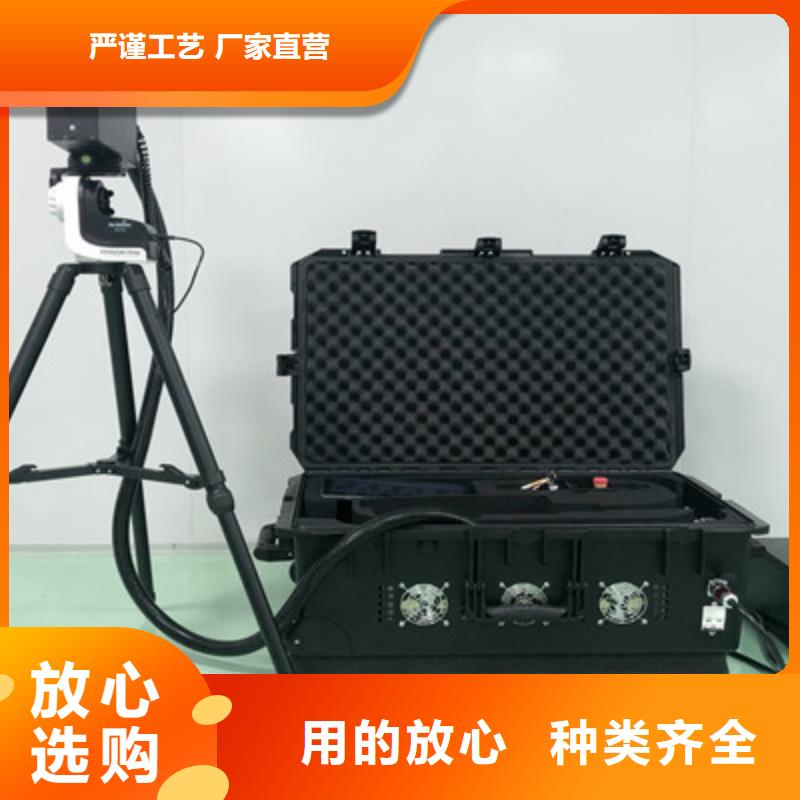

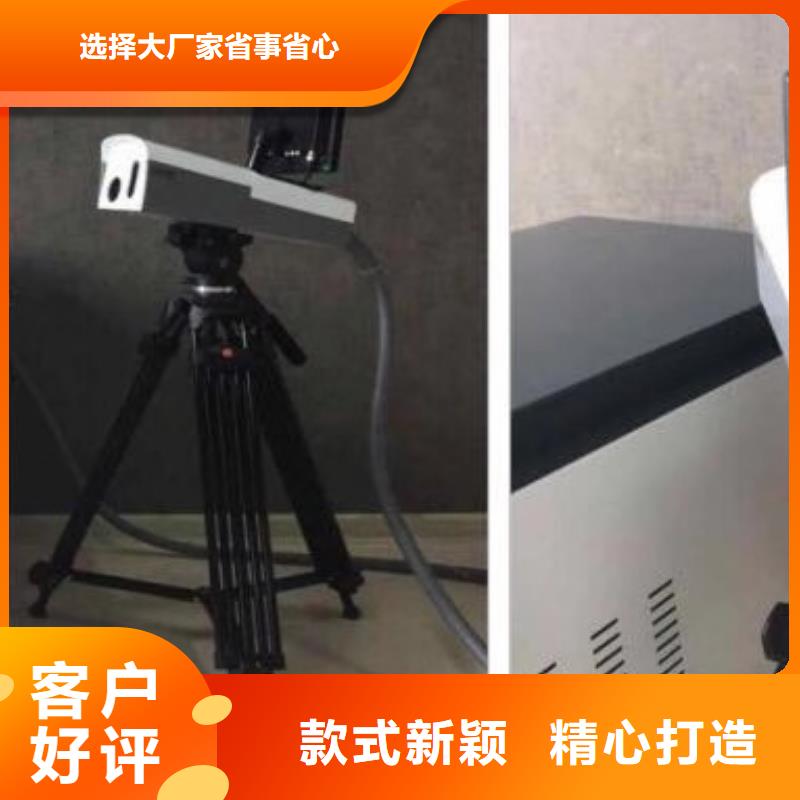

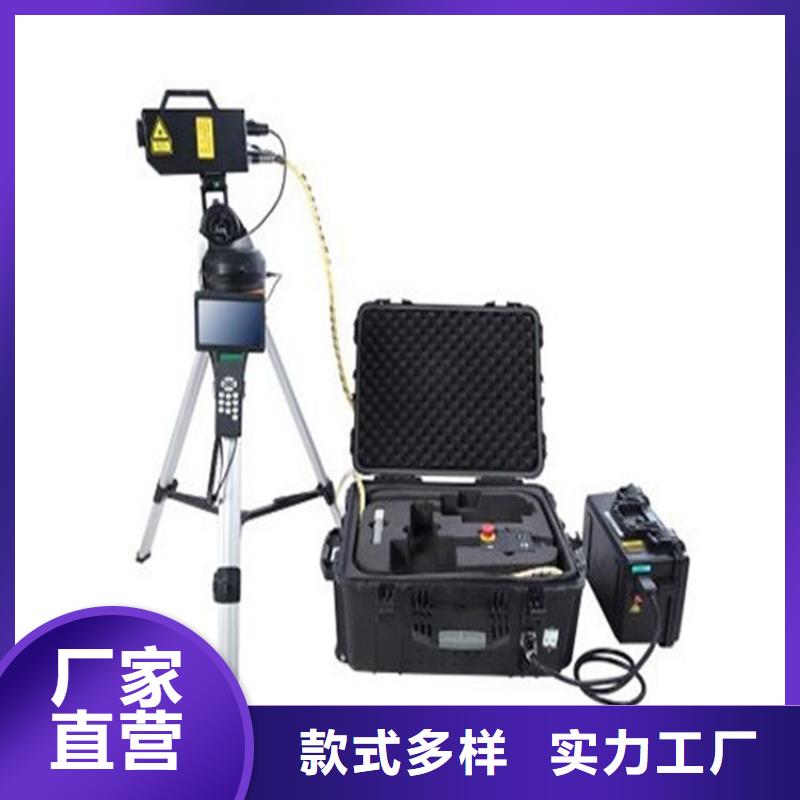

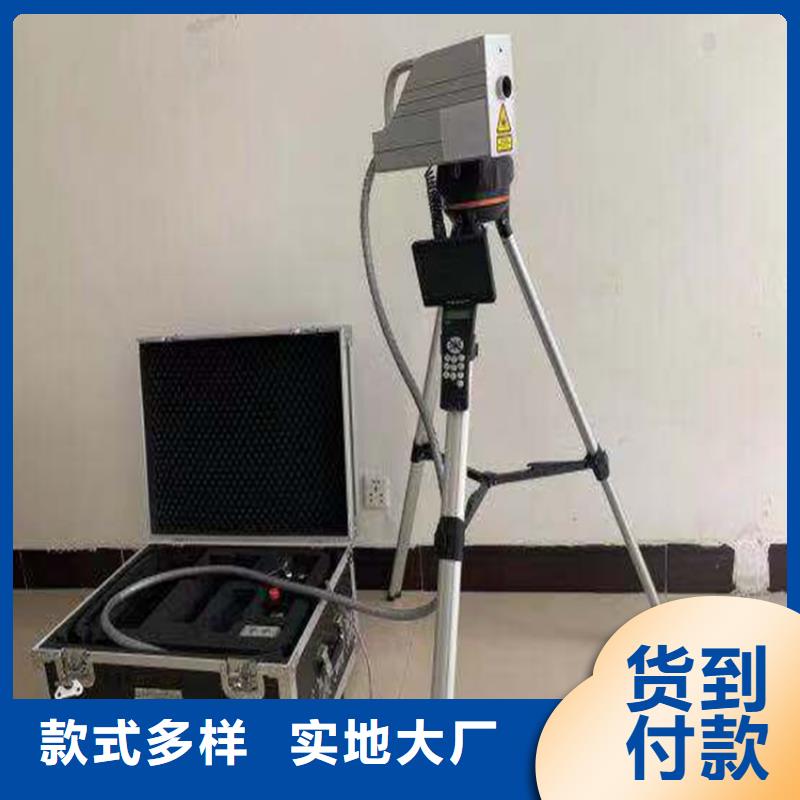

烏海清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業;也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象:風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割,巡航速度可調,定位速度可調,功率輸出可調等。產品體積小,重量輕,便于攜帶和架設(可單人攜帶移動, 單人架設操作),激光光斑可聚焦作業,可適用于各類使用環境,可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-300米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 10-300 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍,激光光斑十字絲校準瞄準方式 電動快速定位,微調瞄準,瞄準時間≤20s工作環境 0℃-40℃,濕度小于70%供電方式 配48V充電電池供電 線路激光清障儀 便攜式激光清障儀 電網異物激光器 輸電線路激光清障儀 激光砍樹機器 線路異物清障儀 線路清障儀

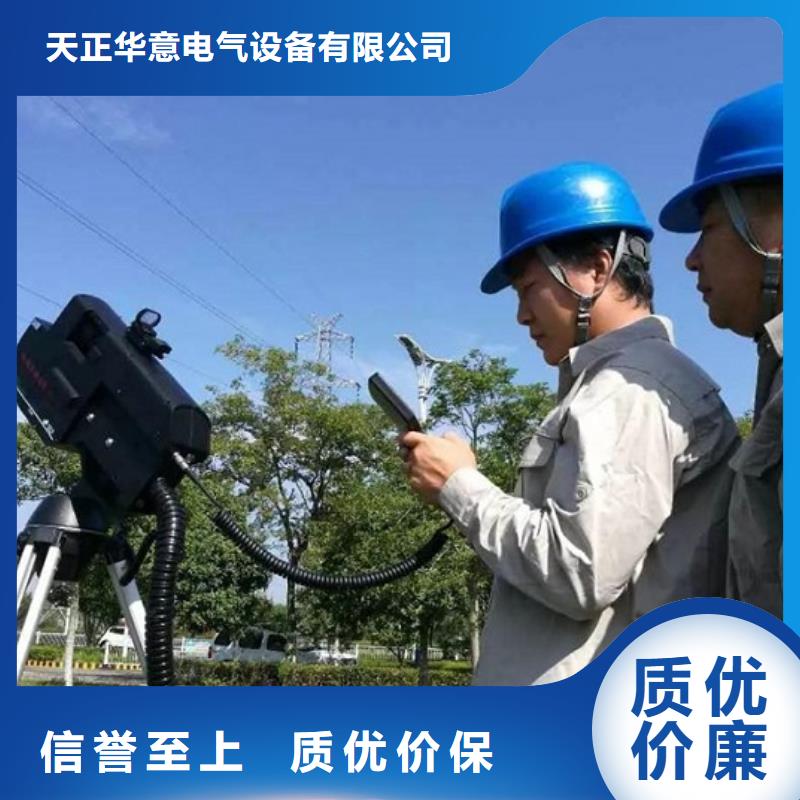

烏海清障儀產品原理青島天正華意電氣激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的 T H 系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢,結合架空線路等高壓裝置懸掛物的特點,選擇了對電力系統運行主體設備沒有傷害的激光波段,成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用,工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點,適用于大部分架空線路以及高壓裝置非金屬異物,有效克服傳統方法的弊端及不足,顯著勞動效率,降低勞動成本,降低勞動強度和風險,提高經濟效益。產品功能特點1 帶電、遠程、非接觸式作業,適用于架空線路非金屬物2 遠距離帶電樹障,馬蜂窩、風箏線等異物3 通過平板電腦無線傳輸方式遠程監控,現場實時作業畫面、設備狀態信息4 通過電子云臺控制激光出光方向,實現激光的控制5 夜視功能,滿足夜間作業要求6 設備傾倒保護功能,設備傾倒時自動切斷激光,防止誤傷附近人員,前方人體感應模塊,可發現前方人員入侵并發出報警,自動切斷激光便攜式激光清障儀
烏海清障儀產品原理青島天正華意電氣激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的 T H 系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢,結合架空線路等高壓裝置懸掛物的特點,選擇了對電力系統運行主體設備沒有傷害的激光波段,成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用,工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點,適用于大部分架空線路以及高壓裝置非金屬異物,有效克服傳統方法的弊端及不足,顯著勞動效率,降低勞動成本,降低勞動強度和風險,提高經濟效益。產品功能特點1 帶電、遠程、非接觸式作業,適用于架空線路非金屬物2 遠距離帶電樹障,馬蜂窩、風箏線等異物3 通過平板電腦無線傳輸方式遠程監控,現場實時作業畫面、設備狀態信息4 通過電子云臺控制激光出光方向,實現激光的控制5 夜視功能,滿足夜間作業要求6 設備傾倒保護功能,設備傾倒時自動切斷激光,防止誤傷附近人員,前方人體感應模塊,可發現前方人員入侵并發出報警,自動切斷激光便攜式激光清障儀
