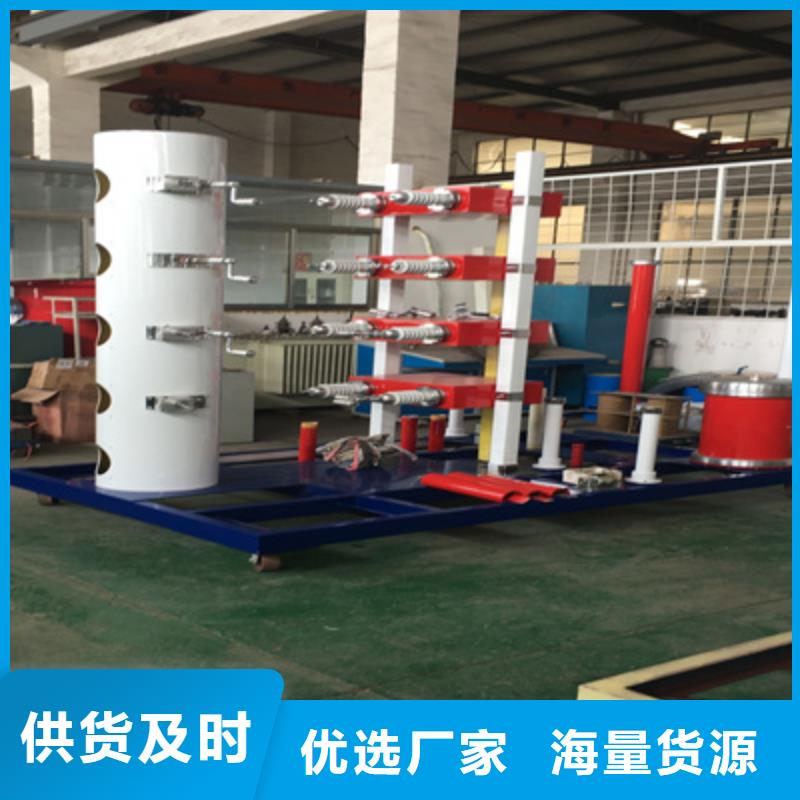

烏海雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：沖擊大電壓測試裝置框圖設備總共分為以下四個部分：1）高壓直流充電單元；2）沖擊設備本體：電容器/電阻和電感3）放電裝置和測試箱；4）手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下：三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度，移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的小。

<烏海>天正華意電氣設備有限公司

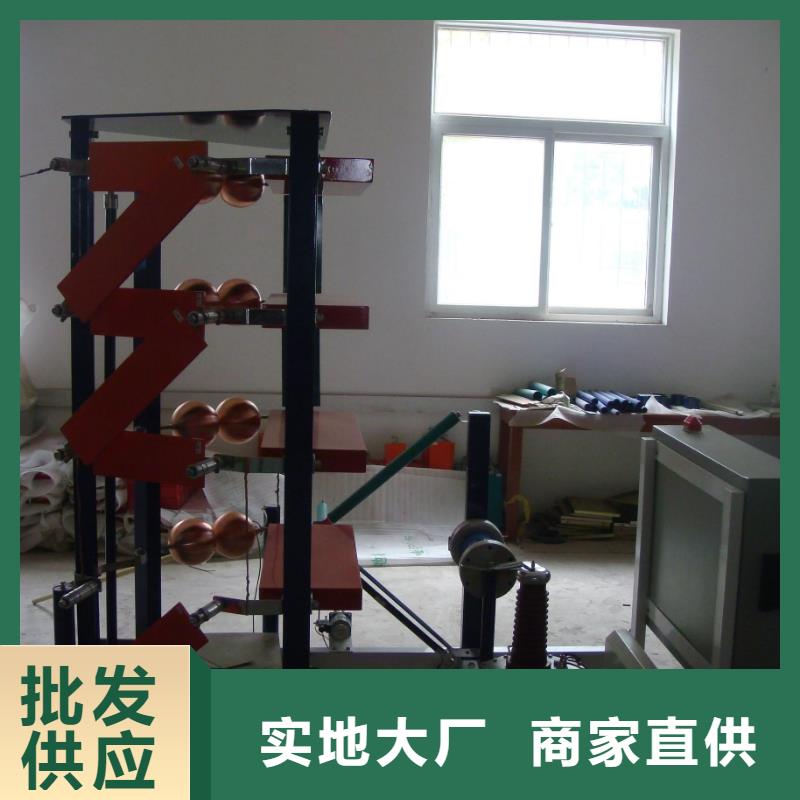

烏海雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：沖擊大電壓測試裝置框圖設備總共分為以下四個部分：1）高壓直流充電單元；2）沖擊設備本體：電容器/電阻和電感3）放電裝置和測試箱；4）手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下：三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度，移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的小。

烏海全自動沖擊電流發生器裝置優質售后

烏海雷電沖擊發生器電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。8、在升壓和耐壓過程中，如電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。9、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗

<烏海>天正華意電氣設備有限公司

烏海雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數400kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為2000，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為：2000:1 刻度因數不確定度　Kε≤1％過沖：β≤20％部分響應時間：≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只，電流測量10KA；滿足上述測量的電流的要求，響應時間滿足國際規定的要求，配齊測量電纜一根；7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套；調波電感一套；調波電阻一套。1、配置調波是本體串聯并所需的連接件；2、調波電感、電阻、均采用固定的繞線方便替換，調波器件具有足夠發熱容量，電動力和良好的絕緣性能，結構緊湊和穩定的性能；

烏海雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

<烏海>天正華意電氣設備有限公司 烏海全自動沖擊電流發生器裝置優質售后

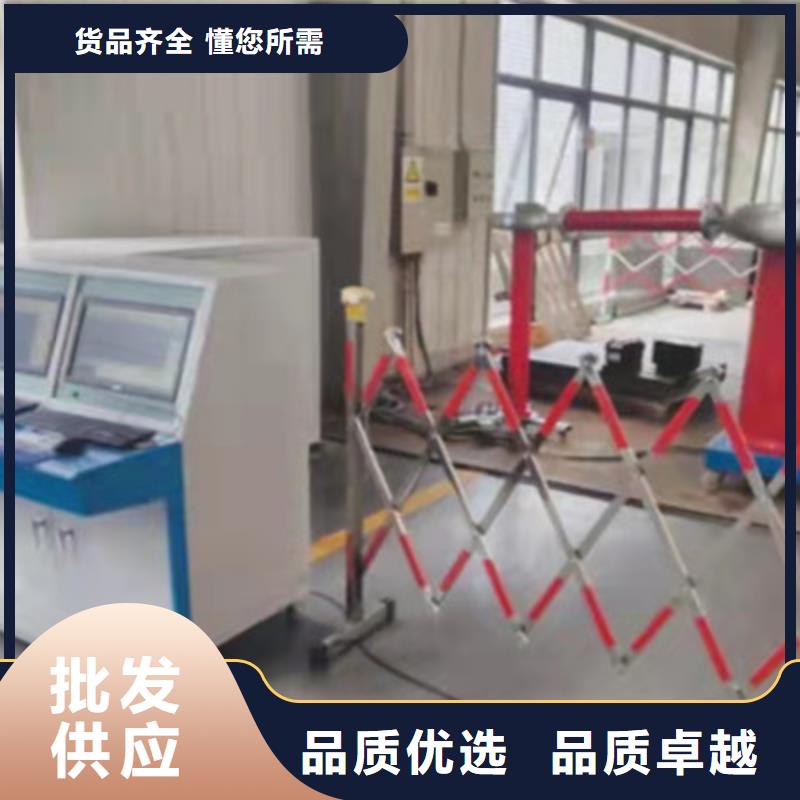

烏海雷電沖擊發生器自動測控系統本套設備采用具有世界先進水平的計算機測控一體化系統將控制和測量功能組合在一起。控制系統采用了日本三菱公司的PLC可編程控制器，使控制系統實現了小型化、智能化及高可靠性。屏幕采用10”觸摸屏。控制部分和本體的信號傳輸采用光纖傳輸，具有雙向信號處理功能，從而提高了控制系統的可靠性。控制系統中關鍵的元器件及部件全部選用進口件，如：PLC可編程控制器采用日本三菱公司、示波器采用美國泰克公司等。測量系統具有波形顯示、分析、成圖和打印等功能。可以按照高壓試驗的習慣設定測量參數從而自動整定好數字示波器。可自動計算各個波形參數，所采用的計算方法按照GB/T16896.1-1997及IEC1083標準的規定。控制測量系統采用了先進的抗干擾技術，在高電壓、強電場的環境下運行，系統測量準確、控制、可靠。控制系統技術說明如下:控制系統的主要目的是控制沖擊電壓發生器操作，完成正常的充放電過程，所有運行參數均可通過觸摸屏的操作來完成，并對設備運行參數進行實時監控。系統控制方式為手動或自動自動控制方式能按規定的程序進行沖擊電壓試驗，在界面顯示發生器狀態(接地/不接地充電速度充電電壓球距等)。

<烏海>天正華意電氣設備有限公司

烏海雷電沖擊發生器 原理簡介 整流充電：通過調壓器升壓，可控硅整流，實現充電。 沖擊發生器：通過水銀繼電器來完成觸發。 分壓器：采用電阻分壓，采集電壓信號。 沖擊電流調波元件：根據不同的波形選擇不同的電阻和電感。 控制單元：上位機采用觸摸屏，優點：穩定可靠。下位機采用三菱PLC，優點：運行速度快，穩定。 分壓器、分流器：由青島天正華意電氣自己研發。采用純電阻分壓方式。1.4適用范圍1.4.1依據標準：控制設備，是根據GB18802.1低壓配電系統的電涌保護器 部分: 性能要求和試驗方法和GB18802.2電信和信號網絡的電涌保護器 部分：性能要求和試驗方法研制而成的，本系列沖擊電流測試設備主要用于產生強大的雷電沖擊電流，用于研究和檢測避雷器、SPD等電器設備耐受雷電沖擊電流的熱和電動力的能力，也可用于電工科技、等離子體、基礎物理和環境科學等其它領域。1.4.2主要性能參數：1.2/50電壓輸出為10kV2安裝說明及注意事項2.1外部接線：2.2控制器、發生器?1.電源插座：電源交流220V，輸入接L和N相。?2.接地排：使用銅編織袋連接到本體柜的接地排上。?3.直流充電高壓插頭：上下兩個插頭對應顏色進行連接，充電時有高壓存， 禁止在操作時進行插拔，有點擊的危險。?4.黑色線纜為控制線纜，主要用于實現控制電路內部的控制。例如接地、合閘等。上下機箱“通信”標志處對應連接。?5.充電電壓檢測電纜，用于充電電壓的檢測。 ?接地端子要求兩個機箱一定要進行可靠接地才可進行充電操作。后面板2.2.1控制器前面板和發生器前面板?1為控制系統控制顯示屏?2為急停按鈕，在異常時可以按下停止工作。?3.為測量端用于測量產品兩端的殘壓和沖擊電壓波形，不建議使用此端測量較低殘壓值。?4.發生器1.2/50波形輸出端。?5.沖擊電壓測量輸出端，可以使用屏蔽電纜直接連接到示波器觀看輸出的波形峰值，電壓輸出端變比為60.3：1V。（即示波器電壓值＊電壓變比＝輸出電壓值）

烏海雷電沖擊發生器沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于220KV以下空氣間隙、電力電纜及附件、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波、截波、陡波等沖擊電壓試驗。二、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋45℃相對濕度：≤90％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力：8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率10％Un4.4同步范圍不小于20％4.5同步放電失控率：＜2％4.6本體電感 55μH4.7點火范圍10％-Un4.8充電電壓不穩定度 ＜±1.0％4.9充電電壓與基準電壓的偏差 ＜±1.0％4.10電壓利用系數：負荷電容為1000PF以下時，標準雷電波的電壓利用系數≥90％，負荷電容為3000PF以下時，標準雷電波的電壓利用系數≥85％， 4.11用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，可連續運行。

<烏海>天正華意電氣設備有限公司 烏海全自動沖擊電流發生器裝置優質售后

烏海雷電沖擊發生器技術服務、售后服務承諾和設計聯絡7.1. 現場技術服務7.1.1 設備安裝調試期間至少有三人進行現場技術服務。7.1.2 現場服務人員將遵守法紀，遵守現場的各項規章和制度；有責任感和事業心，按時到位；現場負責人了解設備的設計，熟悉其結構，可正確進行現場指導；現場服務人員身體，適應現場工作條件。7.1.3 現場服務人員負責投標貨物的開箱檢驗、設備質量問題的處理、調試，進行試運行和性能驗收試驗。調試前，現場服務人員將向客戶講解和示范有關調試方法。如果服務人員在場時發生問題，則由供方負責。現場服務人員有權處理現場出現的一切技術問題和商務問題。7.1.4 需方應為現場服務人員的工作、生活、交通和通訊等問題提供幫助。7.1.5 提供的技術資料應完整，調試報告、驗收報告由需方單位項目負責人簽字才能生效。7.2 售后服務承諾7.2.1 為使采購設備能正常安裝和運行，我們將提供相應的技術培訓。培訓的時間、地點、人數等具體內容可商定。我們將為培訓人員提供設備、場地、資料等培訓條件，并提供食宿和交通方便。7.2.2 對用戶提出的問題我們將在24小時內作出詳細解答。7.2.3 設備保修期為一年。如果投標設備出現故障，我們將在24小時內到達現場進行維修。7.2.4 保修期內，非用戶人為造成，元件在正常使用過程中損壞，我們將無償進行更換。如果某類元件損壞數量大，確實該元件存在質量問題，我們將對此元件進行改進，并無償提供足額改進后的優質元件。7.3 設計聯絡我們將與需方保持密切的聯系，有關設計聯絡的計劃、時間、地點和內容要求可協商確定。7.4 試驗環境必須設有一個可靠接地點，接地電阻＜0.5Ω!有需方提供標準的接

烏海雷電沖擊發生器 觸發球間隙調試在【參數設置】頁面中，點擊【球隙調試】進入觸發球間隙調試，該頁面總共包括3部分，觸發球狀態顯示、觸發球參數設置和觸發球控制設置。5.3.7.觸發球狀態顯示：右圖，以動畫的方式顯示當前觸發球檢測信號的位置、距離差和控制方式。?圖中“上下箭頭”為手動控制觸發球距離增大、減小。?“31.3mm”顯示的是當前參數下觸發球的距離。?“0 量值”該值顯示的是實際信號檢測到的數值，也就是我們所需要調試的值?“小值”“值”按鈕是用來將當前量程值寫入小位置，和位置。5.3.8.觸發球距離設置：右圖，將調試結果輸入在這里。?觸發球小位置：將觸發球運行至小距離處，記錄當前觸發球位置的量值，寫入【觸發球小距離位置】，或者將觸發球運行至小距離處后，點擊【寫入小位置】按鈕，數值自動記錄。?觸發球位置：將觸發球運行至距離處，記錄當前觸發球位置的量值，寫入【觸發球距離位置】，或者將觸發球運行至距離處后，點擊【寫入位置】按鈕，數值自動記錄。保存參數：調試結束后，點擊【保存】按鈕，保存調試結果。

---
