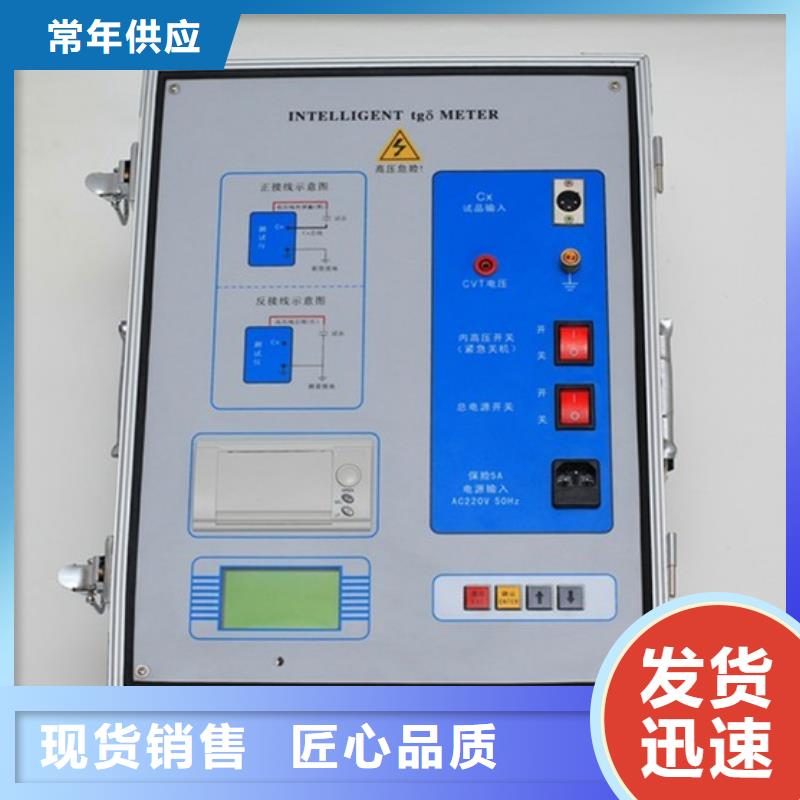

安徽安慶介質損耗測試儀高壓輸出HV插座安裝位置：如圖4—2—?，外設保護門。功能：儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中此插座帶有高壓有觸電危險，禁止觸碰高壓插座及與之相連的相關設備。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。測試過程中應保證插座中心紅色高壓線芯線與被試品高壓端零電阻連接，否則可能引起測量結果的數據波動。4.13、高壓線屏蔽接地端子安裝位置：如圖4—2—?。功能：儀器測試時高壓線抗干擾接地。注意： 接地線不要靠近高壓接頭，否則會引起高壓放電，出現升壓失敗。測試時請不要關閉接地保護功能，儀器的接地必須可靠。五、使用說明5.1、主菜單地線良好接入，打開電源開關，進入主菜單（如圖5—1）；選擇右邊界面相應的測試選項進行測量。※ 注：儀器啟動測試后，緊急情況需要停止，可直接按緊急停機！圖 5—15.2、一般測試圖 5—2 圖 5—3圖 5—4首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“一般測試”選項，進入下一級一般測試菜單（如圖5—2）。然后可以點擊“參數設置”進去設置菜單（如圖5—3）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回一般測試界面，點擊“取消”則不保存本次修改并返回一般測試界面。

安徽安慶介質損耗測試儀因此必須嚴格按照下述方法要點進行。a．完全拆卸油杯電極；b．用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；c．用清水將電極清洗幾次；d．用無水酒精浸泡各零件；e．電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料會有絨毛粘在電極上），并注意將零件放置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；f．將各零部件放入100℃左右的烘箱內，將其烘干。?以油洗油：有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：a．將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；b．將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；c．裝入新油樣；d．用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。附說明：以油洗油的清洗方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ＜1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm（H）四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。?
