以下是:安徽省安慶市模擬斷路器真空度測試儀產地貨源的產品參數
想知道模擬斷路器真空度測試儀產地貨源產品的獨特魅力嗎？視頻里的產品介紹，比文字更有說服力，一看便知！
以下是:安徽安慶模擬斷路器真空度測試儀產地貨源的圖文介紹
天正華意電氣設備(安慶市分公司)
天正華意電氣設備(安慶市分公司)擁有完整、科學的質量管理體系，以誠為本，以品求存，在誠信、實力和【蓄電池測試儀】產品質量上均獲得業界的認可，【蓄電池測試儀】產品暢銷全國各地。我們多年來一直堅持“以人才為根本，以市場為導向，全心全意為客戶服務”的經營理念，堅持“以顧客為上帝、質量為生命、管理為核心”的發展道路，本著“誠信、務實、創新”的企業精神，不斷進行技術改造和設備更新，不斷研究、學習和借鑒國內外先進工藝技術，緊跟市場需求積j i開發新品種，滿足廣大消費者的需求。我們以熱情周到的服務，過硬的【蓄電池測試儀】產品質量，贏得了越來越多的客戶，熱烈歡迎各界朋友蒞臨參觀、指導和業務洽談。

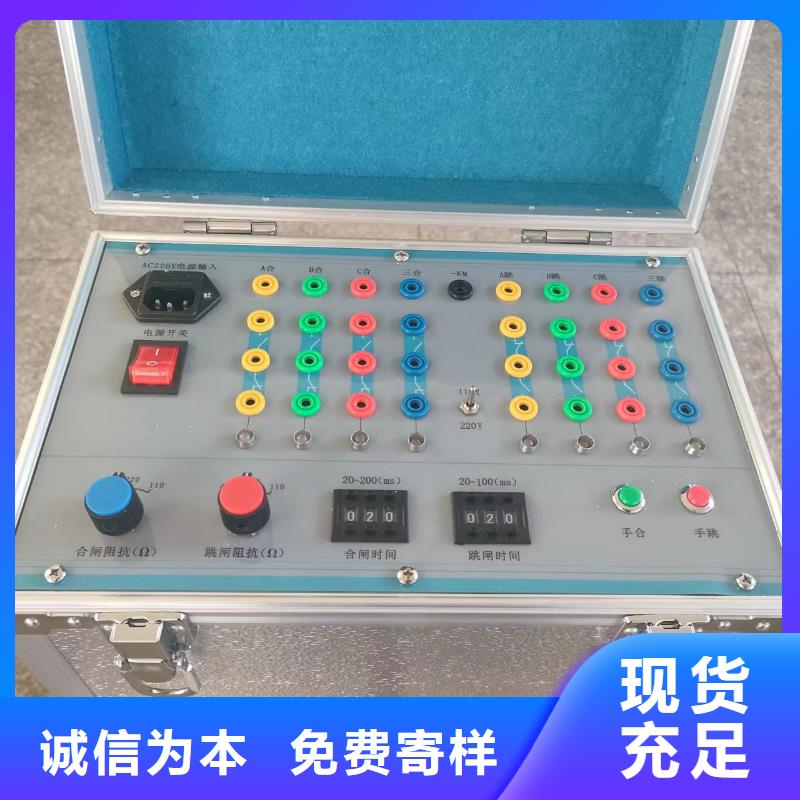

安徽安慶模擬斷路器產品特點及用途TH-10G模擬斷路器采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。TH-10G模擬斷路器外形結構為便攜式，適用于現場試驗使用。技術參數工作電源電壓 AC220V±10％ 50HZ 工作電流小于0.5A。直流工作電源 DC 0-220V≥5A跳、合閘操作電壓 DC200V或DC110V。跳、合閘時間 跳閘時間選擇：20ms、30ms、40 ms、50 ms、60 ms、70 ms90 ms、110 ms，誤差不超過±5ms。]合閘時間選擇 40 ms、60 ms、80 ms、100 ms、200 ms、300 ms 400 ms、500 ms，誤差不超過±5ms，（500ms時，誤差不超過±20ms）。跳、合閘電流 跳閘電阻選擇：∞Ω、100Ω、200Ω、400Ω合閘電阻選擇：∞Ω、100Ω、200Ω、400Ω跳、合閘電流由跳、合閘時間控制自動切斷。手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。斷路器失靈 當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。開出量 接點容量：DC220V/0.5A，AC220V/5A。
安徽安慶模擬斷路器直流開關： 該開關為直流電源輸出開關，該直流電源為穩壓電源。（8）合閘電流選擇開關：同跳閘電流按鍵。2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，調整直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。四．注意事項1．禁止將模擬斷路器的輸入和輸出接反!2．不允許將輸入與輸出的公共端連接在一起!3．當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A五．設備配套名稱 單位 數量說明書 份 1合格證 份 1出廠試驗報告 份 1附錄：后面板接線端子接線說明：接線端子分兩排：上面一排從右至左1-2為220v電源輸入，3-6為跳閘輸入3-跳A，4-跳B，5-跳C，6-三跳。7-10為合閘輸入。7-合A，8-合B，9-合C，10-三合。11為輸入負端。12-14為跳閘信號輸出。12-跳A，13跳B，14跳C，15公共端下面一排從右至左1-2為直流電壓輸出，1為正極，2為負極。3-11為輔助觸點。3-5為A相觸點,3-4為常閉觸點，4-5為常開觸點，4為公共端。6-8為B相觸點6-7為常開觸點，7-8為常閉觸點，7為公共端，9-11為c相觸點，9-10為常開觸點,10-11為常閉觸點,10為公共端。12-15為合閘信號輸出。12-合A，13合B，14合C，15公共端
本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，觸摸屏控制單元，跳合閘信號輸出單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：三．技術指標1．跳閘時間：10-9999ms 任意設置誤差不超 ±2ms2．合閘時間： 10-9999ms 任意設置誤差不超±2ms3．跳閘電流：1A、2A、3A、4A、5A（程序根據動作電壓程序自動控 制）多回路并聯使用時，跳閘電流成倍增大。4．合閘電流： 1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，合閘閘電流成倍增大。5．跳合閘電壓：直流24-220V6．直流電源輸出： 10-220V、1kva程控可調（選配，配鋰電池時沒有此功能）7．輸出節點數量每相提供兩路常閉節點和兩路常開節點8．輔助觸點容量 AC220V5A9．環境條件：溫度4Kg
模擬斷路器真空度測試儀產地貨源,天正華意電氣設備(安慶市分公司)為您提供模擬斷路器真空度測試儀產地貨源產品案例,聯系人:楊經理,電話:【18762195566】、【18762195566】,供應服務范圍覆蓋:安徽省 合肥市、馬鞍山市、蚌埠市、黃山市、阜陽市、亳州市、六安市、巢湖市、銅陵市、淮北市、淮南市、蕪湖市、安慶市、滁州市、宿州市、宣城市、池州市 迎江區、大觀區、宜秀區、懷寧縣、樅陽縣、潛山市、太湖縣、宿松縣、望江縣、岳西縣、桐城市。
