珠海一次通流加壓模擬帶負荷向量試驗裝置變壓器短路阻抗計算點擊左上角三個點，選擇“差動計算”，根據變壓器銘牌輸入變壓器的額定容量、額定電壓、短路阻抗及電流互感器變比，當變比為1時二次側顯示的電流值為實際一次電流值。根據變壓器類型，選擇“三相電力變壓器”、“三相自耦變壓器”、 “單相電力變壓器”或“單相自耦變壓器”；根據短路阻抗接線方式選擇“高壓側加壓 中低壓側短路”、“中壓側加壓 高低壓側短路”、“低壓側加壓 高中壓側短路”。參數輸入完成后按“計算”鍵會自動計算短路等效阻抗、建議施加的電壓、電流幅值及二次側電流幅值信息等。6.3 無線遙測相位表操作說明（部分）6.3.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。 三相一次通流加壓模擬帶負荷向量試驗裝置 一次通流加壓模擬負荷向量試驗裝置 模擬試驗裝置 變電站繼電保護回路向量檢查 模擬帶負荷繼電保護向量檢測裝置 無線相位伏安測試裝置 三相通流加壓模擬負荷向量試驗裝置 通流加壓模擬帶負荷試驗方案 通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置

無線高壓核相電流相位表歡迎訂購

無線高壓核相電流相位表歡迎訂購

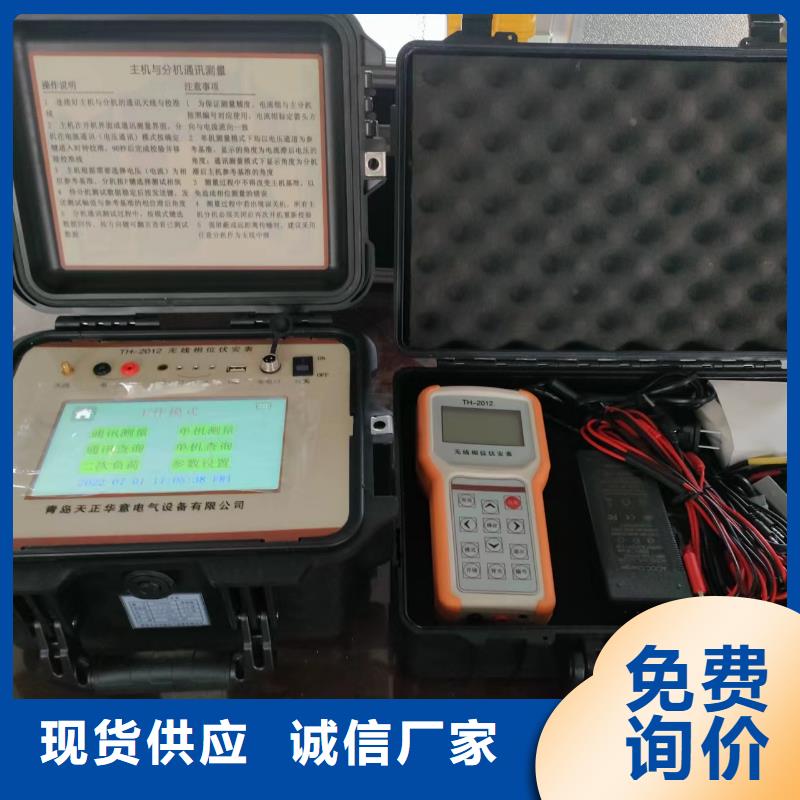

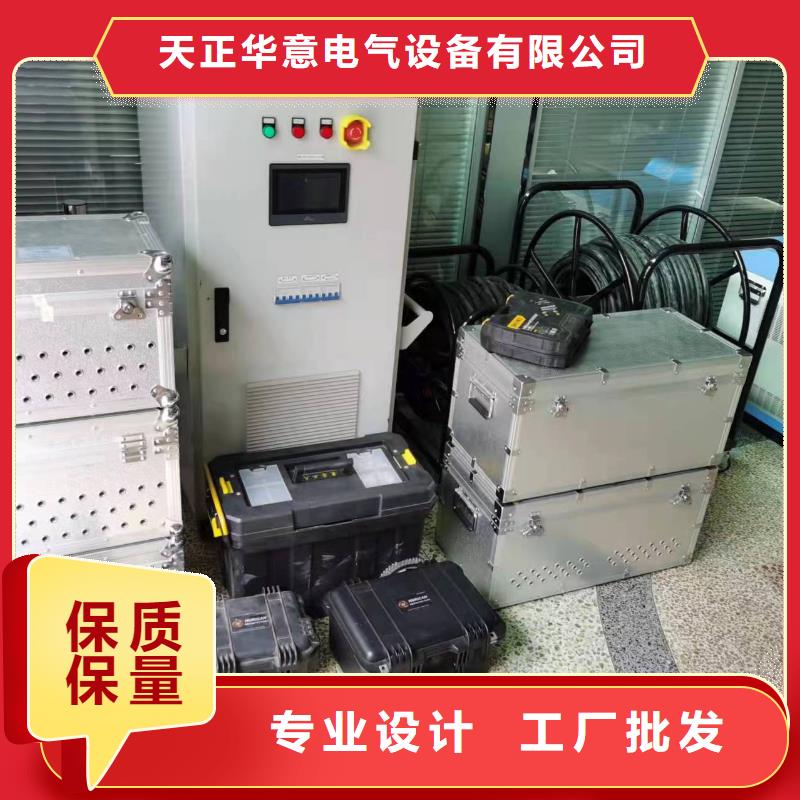

珠海一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

無線高壓核相電流相位表歡迎訂購
珠海一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1）試驗準備為方便現場接線，根據變壓器阻抗參數計算，本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1）在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻（或低頻）電源，對#2主變差動保護接線檢驗，利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.2）在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻（或低頻）電源，對#1主變差動保護接線檢驗，利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.3）注：為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓，以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3）二次相電壓約2.62V。2）變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小，故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓，故換算中壓側對高壓側等效阻抗:ZM-H=40.85/（230/115）2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3）#2主變?nèi)齻?cè)通流（由#1主變開關-110kV#1母線-母聯-#2主變開關）將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上，由#1主變110kV側對#2主變施加試驗電流；將#2主變220kV側202-3、202開關合上，202-D1接地刀閘合上，在220kV側主變開關202進線側形成短路接地；將#2主變10kV側002手車推至工作位置，合上002開關，在0022出線側使用短路線短路接地，在#2主變10kV 002開關出線側形成短路接地。

<珠海>天正華意電氣設備有限公司

無線高壓核相電流相位表歡迎訂購
珠海一次通流加壓模擬帶負荷向量試驗裝置模擬負荷模塊連接關系及功能簡述55V/200A一般用于變壓器差動保護，在中壓和高壓側短路，低壓側加壓的情況；110V/100A、220V/50A、440V/25A一般用于變壓器差動保護，對低壓和高壓側短路，中壓側加壓的情況；440V/25A、880V/12.5A一般用于變壓器差動保護，對中壓側和低壓側短路，高壓側加壓的情況；其中880V還用于全站通壓試驗中。Ⅰ路電源接三相工頻大電流轉換輸出15V/200A，用于母線及間隔回路通流試驗；Ⅱ路電源接三相工頻電壓轉換輸出10kV/0.2A，用于對PT一次加壓做為參考相位基準，驗證PT變比、極性、相位關系是否正確；電壓轉換輸出100V/0.1A方便對保護裝置的二次輸入電壓用作相位測量的參考基準。6. 模塊操作說明6.1變頻電源操作說明打開變頻電源柜門，接好輸入電源線及2路輸出線后，啟動送電，合上左上角控制開關，待顯示屏進入登錄界面后合上輸入開關，并根據試驗項目需要合上輸出開關，變頻電源的電壓、頻率、相位調整均可通過平板控制實現。6.2平板操作說明6.2.1藍牙連接打開app，左上角會顯示“模擬負荷調試（未連接）”，請點擊右上角三個點，選擇連接設備，已匹配設備列表中有 “MNFH-xxx”的藍牙設備，點擊連接。成功連接后左上角會顯示“模擬負荷調試（已連接）”，藍牙連接前的平板所有設置均為無效設置，藍牙連接后會自動更新至源當前設置狀態。如果已匹配設備為空，請關閉軟件，到系統設置——藍牙——可用設備——選中MNFH-xxx，并輸入配對密碼1234，待成功配對后返回模擬負荷app界面連接藍牙設備。6.2.2 Ⅰ路電源輸出連接說明a) 變頻電源連接三相工頻大電流轉換裝置時，Ⅰ路輸出方式：升流輸出，Ⅰ路輸出端選擇：10V/200A 升流器；b) 變頻電源連接三相阻抗變換裝置時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：根據阻抗變換裝置連接關系做一一對應；c) 變頻電源直接輸出時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：電源輸出；6.2.3 Ⅱ路電源輸出連接說明變頻電源連接升壓裝置時，Ⅱ路輸出方式：升壓輸出；變頻電源Ⅱ路直連時，Ⅱ路輸出方式：電源輸出；平板顯示的電壓、電流、均為按照變比折算到一次回路上的電壓、電流幅值。6.2.4 電源參數設置參數設置時，先輸入設置值，再按輸入值左側灰底黑字描述部分，待設置值由黑色變?yōu)榛疑f(shuō)明設置成功。以變頻源Ⅱ路連接升壓裝置為例，Ⅱ路電壓設置5.7kV，并按設置值左側對應的灰色按鈕“Ⅱ-電壓[kV]”待設置值由黑色變?yōu)榛疑f(shuō)明設置成功。如果Ⅱ路電源處于啟動狀態，輸出相電壓為5.7kV。在平板設置與實際接線一致的情況下，平板顯示的電壓、電流幅值為實際施加到一次回路上的電壓、電流幅值。

無線高壓核相電流相位表歡迎訂購

無線高壓核相電流相位表歡迎訂購
珠海一次通流加壓模擬帶負荷向量試驗裝置以220kV #1母線PT A相為參考相位基準，測量#2變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。4）#1主變差動保護（由#2主變開關-110kV#2母線-母聯-#1主變開關）將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）通流加壓路徑如圖7圖7仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。5)變壓器差動保護檢驗記錄表 模擬帶負荷向量試驗裝置 無線相位伏安測試儀 智能變電站通流加壓典型實驗裝置 負荷繼電保護向量檢測裝置 三相微機繼電保護綜合校驗儀 三相通流加壓模擬負荷向量試驗裝置 三相通流加壓模擬帶負荷向量試驗裝置 高精度六相微機繼電保護綜合測試儀 電子式三相通流加壓模擬負荷校驗裝置 三相微機繼電保護綜合測試儀 三相微機繼電保護測試儀 無線相位伏安測試裝置

<珠海>天正華意電氣設備有限公司

無線高壓核相電流相位表歡迎訂購
珠海一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置。可以直接測量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上。可以直接測量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘。可以直接測220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置

<珠海>天正華意電氣設備有限公司 無線高壓核相電流相位表歡迎訂購

無線高壓核相電流相位表歡迎訂購
珠海一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1）試驗準備為方便現場接線，根據變壓器阻抗參數計算，本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1）在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻（或低頻）電源，對#2主變差動保護接線檢驗，利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.2）在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻（或低頻）電源，對#1主變差動保護接線檢驗，利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.3）注：為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓，以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3）二次相電壓約2.62V。2）變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小，故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓，故換算中壓側對高壓側等效阻抗:ZM-H=40.85/（230/115）2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3）#2主變?nèi)齻?cè)通流（由#1主變開關-110kV#1母線-母聯-#2主變開關）將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上，由#1主變110kV側對#2主變施加試驗電流；將#2主變220kV側202-3、202開關合上，202-D1接地刀閘合上，在220kV側主變開關202進線側形成短路接地；將#2主變10kV側002手車推至工作位置，合上002開關，在0022出線側使用短路線短路接地，在#2主變10kV 002開關出線側形成短路接地。
