自貢手持式超聲波局部放電檢測儀注意事項1、超聲波是機械波，不受電磁波干擾，但受風力的影響，同時現場有澆花的水管滋水也會干擾測量結果。檢測時應選擇無風的天氣，把花草噴灌系統關掉。有時變壓器風扇因潤滑不好也產生超聲波，但它和設備電氣故障產生的局放超聲波信號很好區分。2、發現有異常現象后，不要輕易下結論。要深入細致分析原因排除其他影響因素，多次橫比縱比（見前面使用方法論述）。3、局放和機械振動都可產生超聲波，兩者要區分清。4、掃描時激光束不可正對人眼掃描。5、每次帶電檢測前都要檢查電池是否充滿電。八、售后服務儀器自購買之日起叁年內，屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。本手持式開關柜局部放電測試儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。手持式開關柜局部放電測試儀由2通道手持式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、TEV傳感器、校準脈沖發生器、測試電纜組成。

<自貢>天正華意電氣設備有限公司

自貢手持式超聲波局部放電檢測儀進入系統主界面后，按【設置】鍵進入設置界面，按或鍵選擇要修改的項目，選中項目后按或鍵對選中的項目進行修改。其中特殊項：設備名稱、任務編號和日期時間，對其進行修改時需按下述步驟：首先按或鍵選擇要修改的項目；然后按或鍵選擇要修改的具體位置，待修改位置光標閃爍后，按或鍵對該位置的值進行修改，修改完畢后按或鍵調整光標到沒有閃爍區域，按或鍵選擇要修改的其他項目。圖5-4特殊項更改光標位置示意圖系統設置?文件名稱—設置數據存儲文件的名稱，以及文件當前狀態。?設備名稱—設置被檢測設備的編號。?任務編號—設置試驗任務編號。?測量方式—設置當前選擇的測量方式：UHF，US。?同步方式—設置當前選擇的同步方式：內同步、外同步、光同步。內同步：系統采用內部50Hz同步信號。外同步：采用試驗電源同步。光同步：在室內或其他無陽光直射地點檢測時，需打開白熾燈，可將同步方式改為光同步。?按鍵聲音—設置按鍵聲音開、關情況。?日期時間—設置系統日期時間。?圖片存儲位置—設置當前圖片存儲路徑，可存儲在SD卡內，或通過USB口存儲到終端設備。?音量—設置耳機音量大小。圖5-5系統設置圖?UHF設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值-60dBmW）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值-30dBmW）。?測量模式—設置UHF測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?統計時長—設置統計模式的統計時間。?背景閾值—根據現場實際情況設置慮除閾值。?濾波方式—設置當前的濾波方式：高通，低通，直通

買的放心-復合絕緣子檢測儀 自貢廠家
<自貢>天正華意電氣設備有限公司

自貢手持式超聲波局部放電檢測儀主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH3：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH4：將傳感器檢測到的信號高壓設備放電信號輸入主機。主機后的開機鍵：打開開關主機開始運行（需要長按時間至少在1s以上）。左側傳感供電開關：主機接有源傳感器時的供電開關 主機接線介紹巡檢測試儀主機電源線可不接，內置電池可正常持續工作時間不低于4小時；當主機電池沒電無法正常工作時，可將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。 五、傳感器接線方法5.1 超高頻傳感器（UHF）此傳感器主要用在對GIS設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超高頻傳感器的BNC輸出端（如圖5.1所示）。圖5.15.2 超聲波傳感器此傳感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測，具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超聲波傳感器BNC輸出端（如圖5.3所示）。圖5.35.3 高頻電流互感器此互感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接高頻電流互感器BNC輸出端（如圖5.4所示）。圖5.45.4 TEV傳感器 此傳感器主要用在對高壓開關柜進行局部放電檢測，具體操作如下：復合式TEV電信號連接方式取BNC-SMA同軸電纜一條，將BNC端連接主機CH1或CH2，另一端連接復合式TEV傳感器SMA頭標有“OUT＋12V”端

買的放心-復合絕緣子檢測儀 自貢廠家 <自貢>天正華意電氣設備有限公司

自貢手持式超聲波局部放電檢測儀主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH3：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH4：將傳感器檢測到的信號高壓設備放電信號輸入主機。主機后的開機鍵：打開開關主機開始運行（需要長按時間至少在1s以上）。左側傳感供電開關：主機接有源傳感器時的供電開關 主機接線介紹巡檢測試儀主機電源線可不接，內置電池可正常持續工作時間不低于4小時；當主機電池沒電無法正常工作時，可將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。 五、傳感器接線方法5.1 超高頻傳感器（UHF）此傳感器主要用在對GIS設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超高頻傳感器的BNC輸出端（如圖5.1所示）。圖5.15.2 超聲波傳感器此傳感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測，具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超聲波傳感器BNC輸出端（如圖5.3所示）。圖5.35.3 高頻電流互感器此互感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接高頻電流互感器BNC輸出端（如圖5.4所示）。圖5.45.4 TEV傳感器 此傳感器主要用在對高壓開關柜進行局部放電檢測，具體操作如下：復合式TEV電信號連接方式取BNC-SMA同軸電纜一條，將BNC端連接主機CH1或CH2，另一端連接復合式TEV傳感器SMA頭標有“OUT＋12V”端

<自貢>天正華意電氣設備有限公司 買的放心-復合絕緣子檢測儀 自貢廠家

自貢手持式超聲波局部放電檢測儀TEV測量（主要檢測開關柜內部局部放電）1、復合式TEV傳感器連接方式取BNC-SMA同軸電纜一條，將BNC端連接到主機CH1通道BNC頭上，SMA端則連接到復合式TEV傳感器標有“RF-OUT”SMA頭上。復合式TEV傳感器接線2、主機設置打開主機，點擊選擇CH1，將當前通道選擇到通道1上，單擊“MENU”菜單鍵，在菜單欄按F1鍵將“放電檢測”選擇為TEV，按F2鍵設置是否“輸出電壓”及“單位”。使用復合式TEV傳感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮時主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態，顯示界面通道1則顯示為當前復合式TEV傳感器檢測到的放電信號。無放電信號 有放電信號當開關柜局放測試主機檢測到的放電信號過大，則顯示界面顯示的數值變為紅色，此時傳感器處于飽和狀態。傳感器飽和4、背景噪聲開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓，這些源可以是架空線絕緣子、變壓器進行套管、強的無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。因此在對開關柜進行檢測之前，就應該測量出這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數，并取中間幅值的讀數作為背景測量的讀數。

自貢手持式超聲波局部放電檢測儀2.2.軟件操作說明用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。 在桌面有SCJF-V4.0.EXE快捷方式，雙擊，根據操作指示進入測量界面。當軟件次啟動時，系統會出現“試驗設置”對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。軟件會在硬盤D:TESTV4.X\test中建立存儲目錄以保存數據，例如：試驗名稱為： TEST1則檢測數據存儲路徑為：D:TESTV4.0\test\test1所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。利用本系統進行檢測檢測數據都存儲在硬盤中，也可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。試驗設置對話框：圖2.2-1試驗設置對話框當上述參數均設置完畢后，點擊開始試驗進行試驗。

<自貢>天正華意電氣設備有限公司 買的放心-復合絕緣子檢測儀 自貢廠家

自貢手持式超聲波局部放電檢測儀依據標準本儀器引用的標準主要有：DL/T500-2009電壓檢測儀使用技術條件GB/T4208-2008外殼防護等級的分類（IP代碼）GB/T2423.1-2001電工電子產品基本環境試驗規程 試驗 A: 低溫試驗方法GB/T2423.2-2001電工電子產品基本環境試驗規程 試驗 B: 高溫試驗方法GB/T2423.4-1993電工電子產品基本環境試驗規程 試驗 Db: 交變濕熱試驗方法GB/T2423.5-1995電工電子產品環境試驗 第2部分:試驗方法 試驗Ea和導則：沖擊試驗方法GB/T2423.10-1995電工電子產品環境試驗 第2部分:試驗方法 試驗Fc和導則:振動 (正弦)試驗方法GB/T17626.2-2006電磁兼容性試驗和測量技術 靜電放電抗擾度性試驗（IEC 61000-4-2：1995）GB/T17626.3-2006電磁兼容性試驗和測量技術 射頻電磁場輻射抗擾度試驗（ IEC 61000-4-3：1995）GB/T17626.4-2008電磁兼容性 試驗和測量技術 快速瞬變電脈沖群抗擾度試驗（ IEC 61000-4-4：1995）GB/T17626.5-2008電磁兼容性試驗和測量技術 浪涌（沖擊）抗擾度試驗（ IEC 61000-4-5：1995）GB/T17626.11-1999電磁兼容性試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗（ IEC 61000-4-11：1994）GB/T17626.7-1998電磁兼容試驗和測量技術供電系統及所連設備諧波、諧間波的測量和測量儀器導則GB/T19862-2005工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法3、功能說明本儀器主要由主機、傳感器和電纜線組成，主機外觀如圖1：圖1 主機3.1主機內置高速AD采集卡、TFT液晶顯示器、主處理器和鋰電池及其管理板。使用FPGA對高速采樣芯片進行控制，如啟動采樣、停止采樣、數據同步、高速數據存取以及數據通信。

<自貢>天正華意電氣設備有限公司

自貢手持式超聲波局部放電檢測儀產品特點?采集板卡：自主研發的高速采樣板卡?軟件系統：采用嵌入式系統?FPGA控制：控制啟動、停止采樣，數據同步與高速數據存取，時間間隔20ms?LCD顯示：使用高清5寸真彩顯示屏?專家系統根據檢測數據，判斷放電能量和部位?局放顯示：在檢測界面顯示局部放電的幅值、每個工頻周期的脈沖個數?超限報警：使用紅、黃、藍三色指示提示局部放電的嚴重程度?平均無故障時間：大于500000 小時?性能：符合 GB/T 19862-2005 開關柜監測設備通用要求?電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20064級阻尼振蕩波抗干擾度滿足GB/T17626.10-1998 3級工頻磁場抗擾度滿足GB/T17626.8-2006 3級脈沖磁場抗擾度滿足GB/T17626.9-1998 3級?電源：采用12.6V電鋰電池供電，功耗＜ 10W，可持續工作6小時以上，實時電量顯示?環境條件：存儲溫度：-40℃～＋85℃，工作溫度：-20℃～＋60℃，相對濕度：5％～95％在35℃下無凝露?重量輕、易攜帶，很適合現場使用主機重量＜0.8kg2.3性能指標2.3.1 HFCT法：?將接地線串過傳感器，適用于變壓器、配電電纜的局放檢測，技術參數：檢測頻率：0.5～20MHz；靈敏度：6mV/1mA；動態范圍：60dB。

<自貢>天正華意電氣設備有限公司 買的放心-復合絕緣子檢測儀 自貢廠家

自貢手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。

<自貢>天正華意電氣設備有限公司 買的放心-復合絕緣子檢測儀 自貢廠家

自貢手持式超聲波局部放電檢測儀技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》3.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m3.4 主機技術參數測量通道： 2/4個獨立測量通道，每個通道支持光、電雙采樣速率： 每通道125MHz本量程非線性誤差：≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力：2500V，信號端口端，電源端，對地（正、負）充電電源：AC220V±10％；頻率50Hz；功率＜50W內置可充電電池：連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶300MHz～1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 ＞65dbm3.5.2 超聲傳感器 檢測頻帶20kHz～180kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 暫態地電壓信號信號傳輸方式 50Ω同軸電纜TEV測量頻帶 10MHz-100MHz

<自貢>天正華意電氣設備有限公司 買的放心-復合絕緣子檢測儀 自貢廠家 <自貢>天正華意電氣設備有限公司

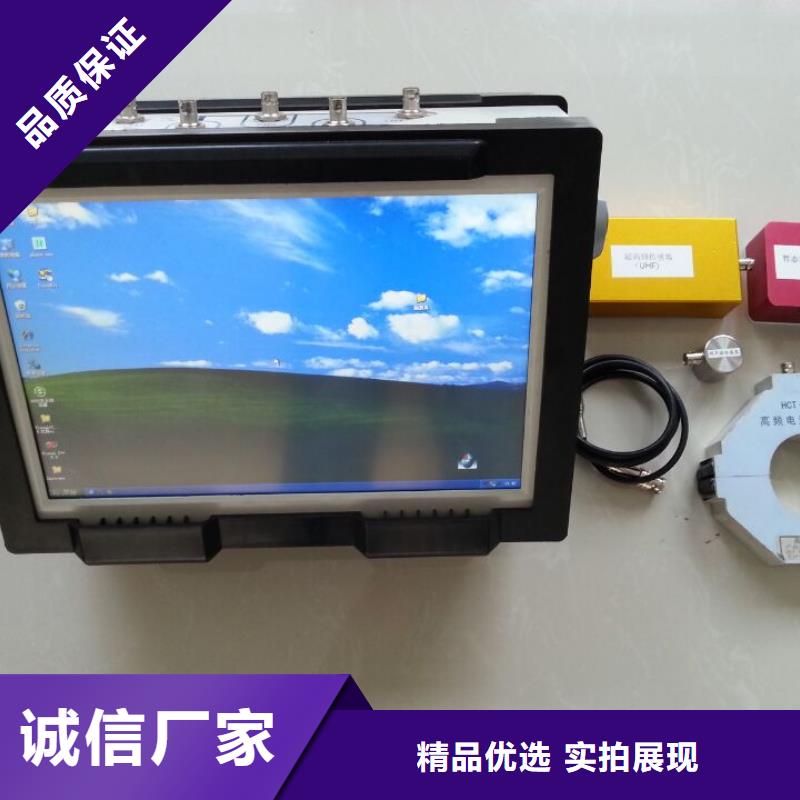

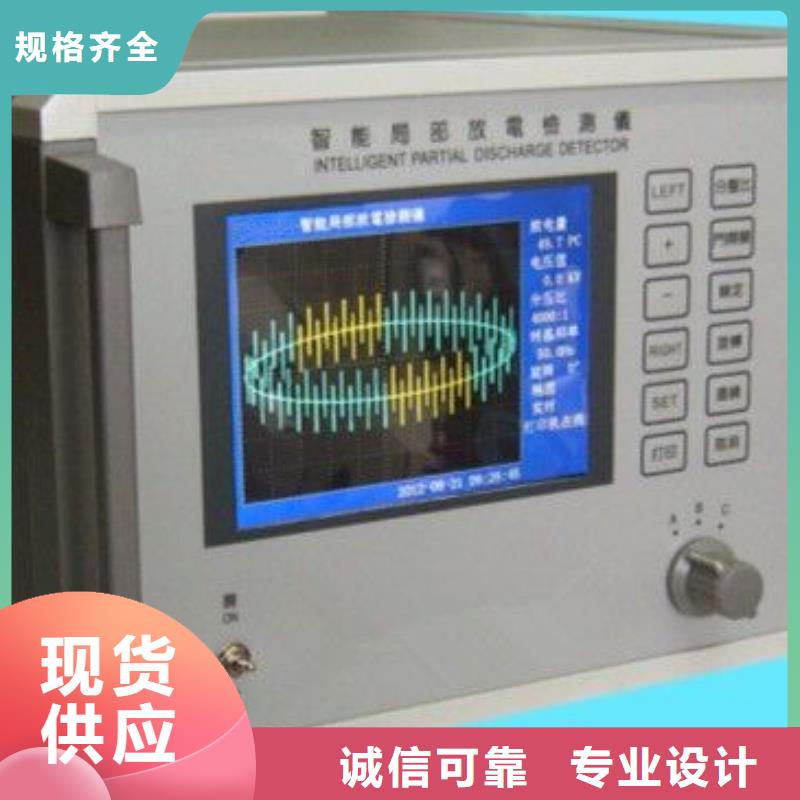

自貢手持式超聲波局部放電檢測儀便攜式局部放電綜合測試儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。便攜式局部放電綜合測試儀由2通道便攜式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、超高頻傳感器 、TEV傳感器、校準脈沖發生器、測試電纜組成。二、產品主要特點介紹 1、抗干擾能力較強，檢測數據準確利用數字濾波技術，可以有效地現場干擾，在強干擾環境下也能實現局部放電測量。2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態采用寬頻帶局部放電超高頻傳感器，檢測頻帶可覆蓋300MHz-1.5GHz（任意頻帶可選），可有效采集到 GIS設備內部的局部放電信號。超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。復合式ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場、超聲波檢測方法，傳感器與主機間采用光纖連接，有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便，檢測時探測器與被試品無任何接線，被試品無需停電，可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統采用多種連接方式，傳感器與主機之間選用BNC、SMA接口、光纖三種方式，便于使用。5、裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。

---
