以下是:黑龍江省局部放電檢測儀便攜式故障錄波儀出貨及時的產品參數
產品參數 |
---|
產品價格 | 666/臺 |
---|
發貨期限 | 1 |
---|
供貨總量 | 1000 |
---|
運費說明 | 含運費 |
---|
小起訂 | 1 |
---|
質量等級 | 0.05 |
---|
是否廠家 | 是 |
---|
產品材質 | 鋁合金 |
---|
產品品牌 | 青島天正華意電氣 |
---|
產品規格 | 158 |
---|
發貨城市 | 青島 |
---|
產品產地 | 青島 |
---|
加工定制 | 是 |
---|
產品型號 | TH |
---|
可售賣地 | 全國 |
---|
產品重量 | 3 |
---|
產品顏色 | 白 |
---|
質保時間 | 三年 |
---|
外形尺寸 | 158 |
---|
適用領域 | 電氣電力 |
---|
質量認證 | 9000 |
---|
產品功率 | 10 |
---|
工作溫度 | 45 |
---|
范圍 | 局部放電檢測儀便攜式故障錄波儀供應范圍覆蓋黑龍江省 哈爾濱市、齊齊哈爾市、鶴崗市、大慶市、佳木斯市、牡丹江市、黑河市、綏化市、大興安嶺市等區域。 |
想知道局部放電檢測儀便攜式故障錄波儀出貨及時產品有多棒?看視頻就夠了,它比千言萬語都更有說服力!
以下是:黑龍江局部放電檢測儀便攜式故障錄波儀出貨及時的圖文介紹
天正華意電氣設備(黑龍江省分公司)經營理念:誠信為本,實力優先,全心全意為客戶。公司重管理,講效率,向規模經濟要效益,為嚴格公司紀律明確責任,提高工作效率引進了當前先進的管理體系,完善了 蓄電池測試儀生產各項規章制度,企業要發展,人才是關鍵,公司謀求長遠發展,建立并完善了人才資源庫,努力做到讓所有員工人盡其才,才盡其用,讓其在本崗位上發揮特長,盡忠職守。

黑龍江局部放電檢測儀局部放電的測量原理:局放儀運用的原理是脈沖電流法原理,即產生一次局部放電時,試品Cx兩端產生一個瞬時電壓變化Δu,此時若經過電Ck耦合到一檢測阻抗Zd上,回路就會產生一脈沖電流I,將脈沖電流經檢測阻抗產生的脈沖電壓信息,予以檢測、放大和顯示等處理,就可以測定局部放電的一些基本參量(主要是放電量q)。在這里需要指出的是,試品內部實際的局部放電量是無法測量的,因為試品內部的局部放電脈沖的傳輸路徑和方向是極其復雜的,因此我們只有通過對比法來檢測試品的視在放電電荷,即在測試之前先在試品兩端注入一定的電量,調節放大倍數來建立標尺,然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比,以此來得到試品的視在放電電荷。四、局部放電的表征參數局部放電是比較復雜的物理現象,必須通過多種表征參數才能的描繪其狀態,同時局部放電對絕緣破壞的機理也是很復雜的,也需要通過不同的參數來評定它對絕緣的損害,目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時,絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷,單位用皮庫(pc)表示,通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率,單位為次/秒,放電重復率越高,對絕緣的損害越大。


黑龍江局部放電檢測儀常用試驗回路和試驗形式5.1、常用試驗回路(試品接入輸入單元的方法)5.1.1標準接法電路-并聯法:試品電容Cx與輸入單元并聯,它適合于必須接地的試品,這個電路的缺點是試驗變的雜散電容和試品電容Cx并聯,這雜散電容對于大容量試品來說固然可以忽略,而對于小電容試品來說容易引起誤差,當然,采用正確的獨立小方波直接校正法可以避免這種誤差。圖二:并聯法5.1.2、串聯法:它實際上是將Cx與Ck互換一下,讓試品電容Cx與輸入單元串聯,這種電路要求試品低壓端對地懸浮,其好處是變壓器對地雜散電容與耦合電容并聯。在試品電容小于對地雜散電容時可以不接耦合電容器,讓對地雜散電容來代替Ck,可給試驗帶來簡便。本電路的主要缺點是試品高壓擊穿時可能損壞輸入單元。圖三:串聯法5.1.3、平衡法:它要求兩個試品相似,至少電容是同一數量級,為了使測量結果好,兩試品的介質損耗角正切,尤其是它們的頻率關系相同。本電路的優點是可以部分抑制外來干擾,并可變壓器對地雜散電容的影響,也可比不平衡電路的試驗電壓取得高。它的缺點是,除了需要相似的兩個試品外,當產生放電時,必須辨別是哪個試品放電。圖四:平衡法5.1.4、橋式法:這種電路的主要優點是對外來干擾有額外的抑制作用,因為通過電橋的平衡來抑制掉外干擾的影響,抑制比很高。其缺點是試驗電路復雜,限制條件多,對試驗人員技術水平有較高要求。圖五:橋式法5.2、常用試驗形式5.2.1、工頻試驗5.2.2、中頻試驗5.2.3、工頻串聯諧振試驗圖六:局部放電試驗標準接法電路(直接法的并聯法)圖中:A-輸入單元的初級始端;B-輸入單元的初級末端,C-輸入單元的初級中心抽頭,E-輸入單元地。

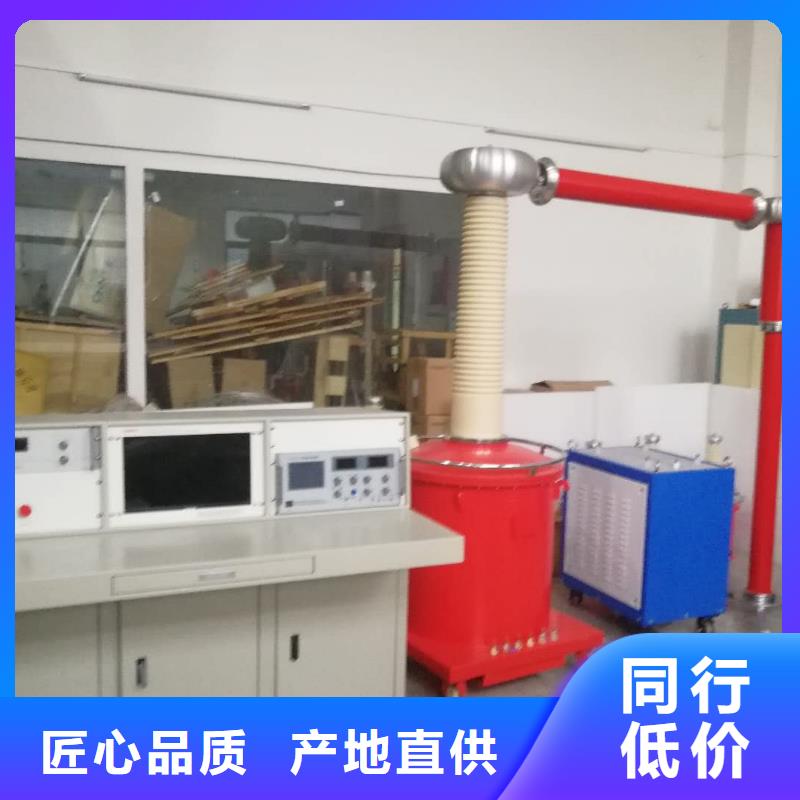

黑龍江局部放電檢測儀用 途本套設備適用于絕緣子、互感器、電容套管、電力變壓器、高壓架空線等電力設備的工頻耐壓及科學研究。使用條件使用條件:戶內海拔高度不超過1000米環境溫度:-25℃~+40℃相對濕度:≤90%(20℃)時地震烈度VII級無導電塵埃無火災爆炸危險不含腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波,波形畸變率<3%設有一可靠接地點,接地電阻小于0.5Ω遵循標準JB/T9641-1999試驗變壓器GB/1094.5-96電力變壓器GB/T311.1-1997高壓輸變電設備的絕緣與配合GB/T16927.1-1997 高電壓試驗技術部分 一般試驗要求GB/T16927.2-1997 高電壓試驗技術 第二部分 測量系統GB7328-87 變壓器和電抗器的聲級測量GB8749-1998 調壓器的通用技術要求成套設備組成部份本套設備由工頻試驗變壓器、手動控制臺、柱式調壓器、分壓器、保護電阻、局放儀及一些附件組成。主 要 技 術 參 數一、THW-150/300工頻無局放試驗變壓器額定輸入電壓380V,額定輸入電流394A額定輸出電壓300kV,額定輸出電流0.5A額定容量150kVA二、TH-J2000D 300KV/150KVA 電源控制臺控制臺工作電源220V,控制臺設有手動升壓,耐壓自動計時,耐壓計時結束后自動降壓至零位,另外本控制臺有調壓器零位啟動和過流、過壓保護,控制線路詳見控制臺原理線路圖。三、TYDGZ-150/0.38柱式調壓器額定輸入電壓單相380V額定輸入電流395A額定輸出電壓0~420V額定輸出電流357A額定容量150kVA四、TRF-400/300電容分壓器額定電壓300kV高壓臂電容400pF低壓臂0.4uF五、GR300-0.5A/5KΩ保護電阻額定電流0.5A,阻值5KΩ六、LBQ-150/0.38濾波器額定電流:395A,額定容量:150kVA



在黑龍江省采買局部放電檢測儀便攜式故障錄波儀出貨及時到天正華意電氣設備(黑龍江省分公司),無論您是個人用戶還是企業采購,我們都將竭誠為您服務。品質保證,價格優惠,廠家直銷,歡迎有需要的客戶來電。供應服務范圍覆蓋黑龍江省 哈爾濱市、齊齊哈爾市、鶴崗市、大慶市、佳木斯市、牡丹江市、黑河市、綏化市、大興安嶺市,聯系人:楊經理。
